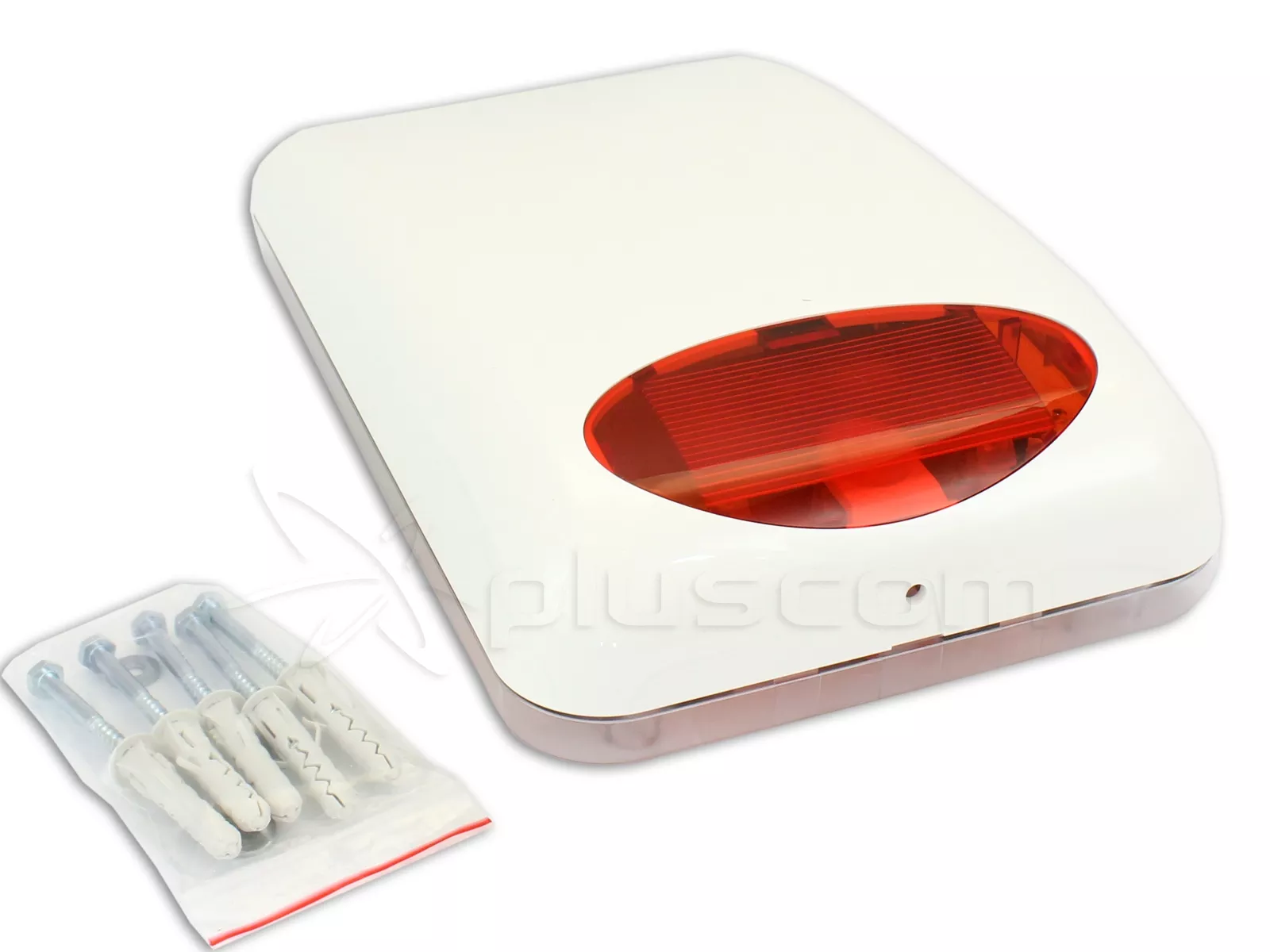

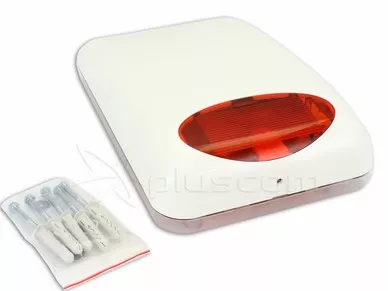

Satel SPL-5010 R Zewnętrzny sygnalizator optyczno-akustyczny

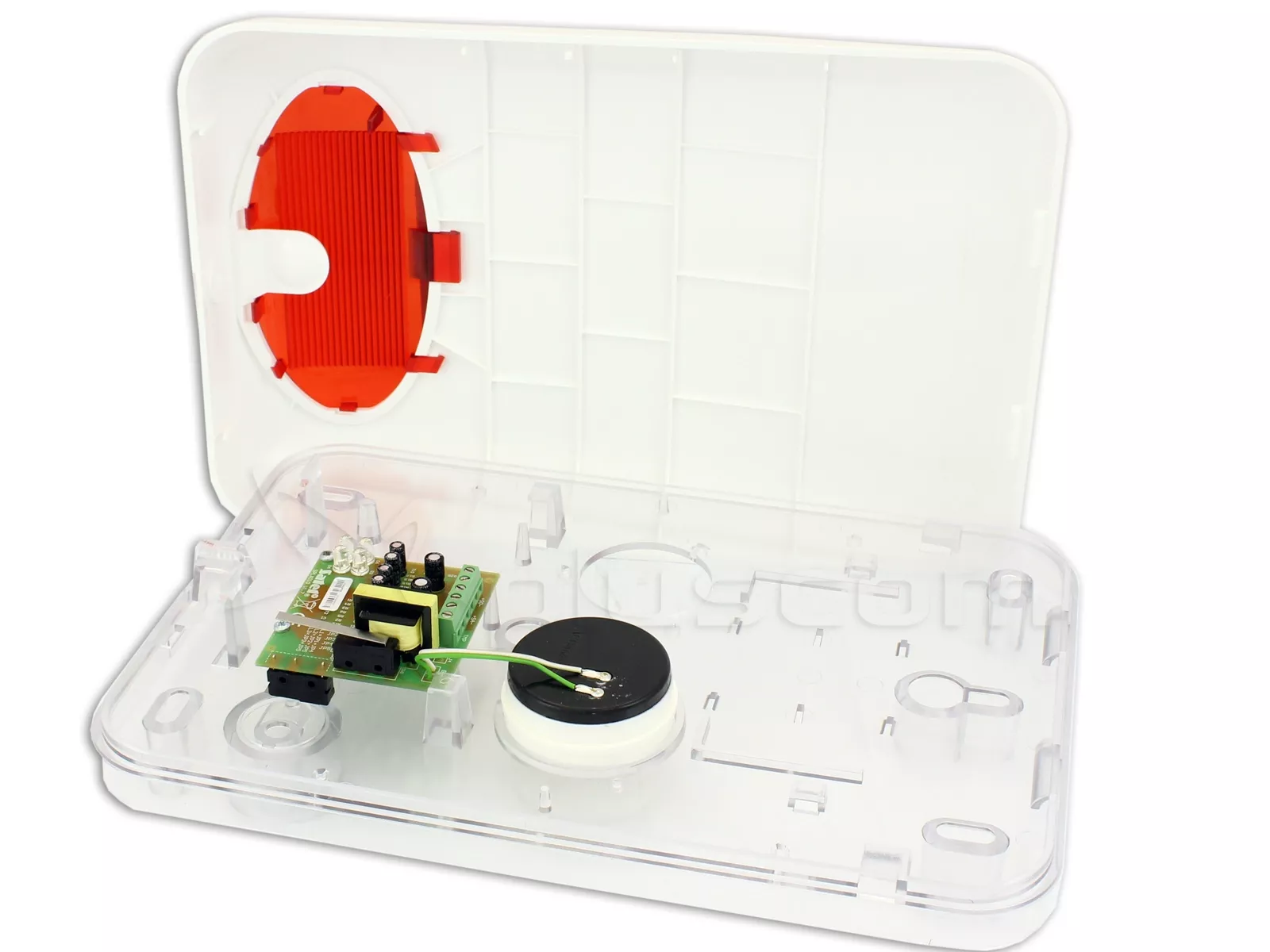

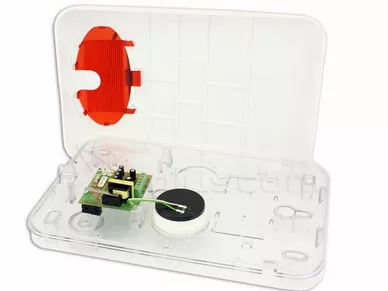

Funkcję sygnalizacji w sygnalizatorze SPL-5010 R realizuje w dwojakisposób: optycznie (miganiem diod LED umieszczonych w dolnej części obudowy)i akustycznie (modulowanym sygnałem dźwiękowym o dużej głośności).

Źródło światłastanowi zespół diod LED, natomiast sygnał dźwiękowy generowany jest przy pomocyprzetwornika piezoelektrycznego.

Konstrukcja obudowy sygnalizatora zapewnia wysokistopień zabezpieczenia sabotażowego (przed otwarciem i przed oderwaniem od podłoża).Układ elektroniki jest wykonany techniką SMD i zabezpieczony impregnatem przedniekorzystnym wpływem warunków atmosferycznych, co zapewnia wysoką niezawodnośćurządzenia.

Obudowa zewnętrzna SPL-5010 R wykonana jest z wysokoudarowegopoliwęglanu PC LEXAN, dzięki czemu charakteryzuje się bardzo dużą wytrzymałościąmechaniczną i gwarantuje estetyczny wygląd sygnalizatora nawet po wielu latacheksploatacji.

Sygnalizator występuje również w kolorze niebieskim:{REL_1171}i pomarańczowym: {REL_1150}

Cechy

• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: super jasne diody LED
• zabezpieczenie antysabotażowe przed:
  • zalaniem pianką montażową (opcjonalnie)
  • oderwaniem od podłoża
  • otwarciem
• wewnętrzna osłona metalowa (opcjonalnie)

Montaż

Sygnalizator SPL-5010 R należy montować na płaskim podłożu i w możliwie niedostępnymmiejscu tak, aby zminimalizować ryzyko sabotażu. Montaż sygnalizatora do podłożawykonuje się za pomocą wkrętów i kołków rozporowych. Aby zdjąć pokrywę należy wykręcićwkręt blokujący i odchylić ją do góry o kąt ok. 80.

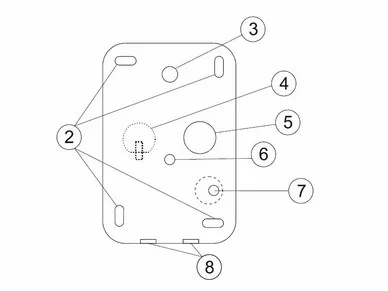

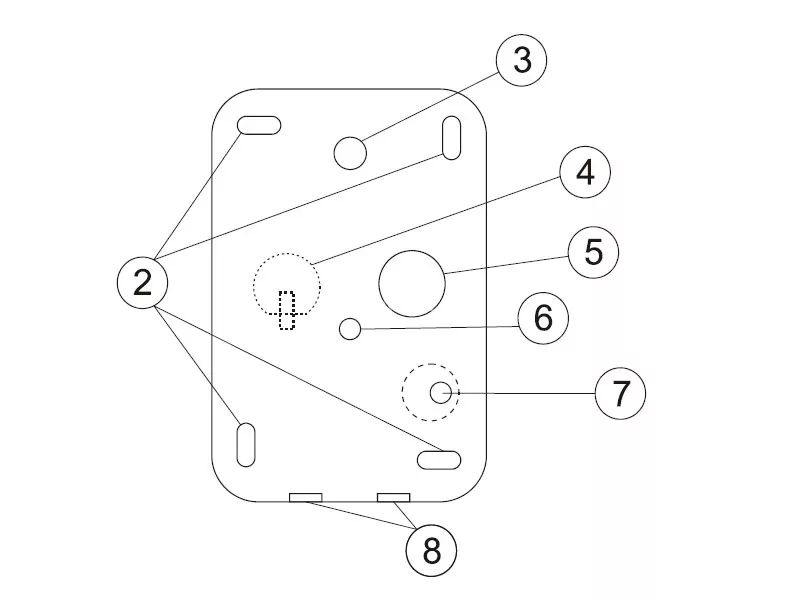

Widok obudowy sygnalizatora SPL-5010 R

Objaśnienia do rysunku:

1. wkręt blokujący pokrywę
2. otwory mocujące
3. otwór pomocniczy
4. czujnik antypiankowy (opcja wyposażenia)
5. sygnalizator akustyczny
6. otwór do kabla
7. „S” element sabotażowy (wymaga przykręcenia do podłoża; nie dokręcać na siłę, aby niezerwać przewężeń)
8. otwory do odprowadzania wody (nie zatykać)
