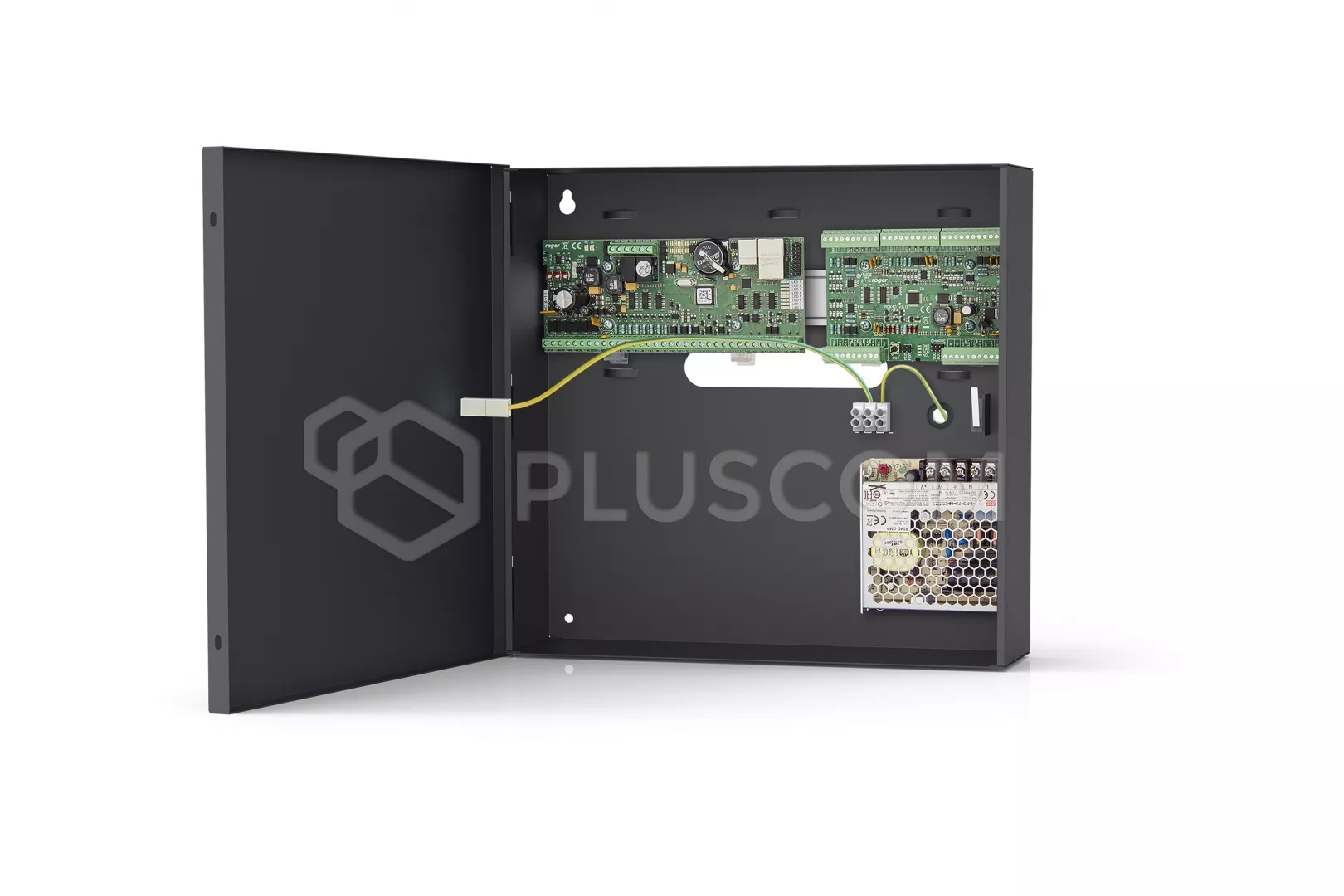

Roger MC16-PAC-3-KIT Zestaw kontroli dostępu dla 3 przejść w systemie RACS
5
ZESTAW ZAWIERA
- Kontroler dostępu MC16-PAC-3
- Ekspander we/wy MCX4D
- Zasilacz sieciowy PS4D
- Metalowa obudowa ME-16
|
Roger MC16-PAC-3-KIT Zestaw kontroli dostępu
|
Zestaw kontroli dostępu dla trzech przejść dwustronnych z
wykorzystaniem czytników RS485 (czytniki serii MCT). W przypadku współpracy z
czytnikami Wieganda lub RACS CLK/DTA zestaw umożliwia obsługę dwóch przejść
jednostronnych oraz jednego dwustronnego.
Przejścia mogą być kontrolowane jedno lub dwustronnie z wykorzystaniem
czytników serii MCT (RS485).
Każde przejście jest obsługiwane przez niezależny zestaw wyjść zasilających,
złożony z wyjścia 0,2 A do zasilania czytników oraz wyjścia 1,0 A do zasilania
zamka i pozostałych elementów przejścia.
W przypadku przejścia jednostronnie kontrolowanego, do kontrolera podłącza się
jeden czytnik w ramach danego przejścia.
W metalowej obudowie M16 przewidziano miejsce na akumulator 17Ah i jest ona
wyposazona w jedną szynę DIN i łącznik antysabotażowy.
Zasilanie zestawu zapewnia zasilacz PS4D 13,8VDC/5A.
MC16 to kontroler dostępu oraz automatyki budynkowej dedykowanym do
systemu RACS 5. Może być zasilany z transformatora sieciowego o napięciu
wyjściowym 18VAC i mocy 20VA oraz z napięć stałych o standardowych poziomach
12VDC oraz 24VDC.
Konfiguracja systemu jest realizowana przez sieć LAN/WAN, a ilość kontrolerów w
systemie nie wpływa na czas jego konfiguracji. Urządzenie zarządzane jest z
aplikacji VISO.
Komunikacja z kontrolerami MC16 w sieci LAN/WAN jest szyfrowana metodą
AES128 CBC. Komunikację urządzeń peryferyjnych serii MCT i MCX z kontrolerem
dostępu MC16 zapewnia magistrala RS485.
CECHY MC16
- kontroler dostępu w systemie RACS 5
- zasilanie 18VAC, 12VDC i 24VDC
- ładowanie i monitorowanie baterii rezerwowej
- interfejs komunikacyjny Ethernet
- szyfrowana transmisja danych (AES128 CBC)
- interfejsy urządzeń peryferyjnych RS485, RACS CLK/DTA, Wiegand
- bufor 8 milionów zdarzeń na wymiennej karcie pamięci
DANE TECHNICZNE
- napięcie zasilania:
-
- 18VAC - dopuszczalne 17-22VAC
- 12VDC - dopuszczalne 10-15VDC
- 24VDC - dopuszczalne 22-26VDC
- pobór prądu: 100mA przy zasilaniu 18VAC (bez obciążenia wyjść
AUX/TML)
- miejsce na akumulator 17 Ah
- prąd ładowania akumulatora: 0,3 A/0,6 A/0,9 A
- zabezpieczenie przed głębokim rozładowaniem
- wymiary obudowy: 305x325x100mm
