Nice Robus 1000P R10 napęd do bramy przesuwnej

2767.50 PLN
2250.00 PLN netto

Producent: Nice
Kod produktu: #19187
  • masa bramy: do 1000kg, długość do 12m
  • silnik 24V
  • technologia BLUEBUS
  • współpraca z Oview
  • indukcyjny wyłącznik krańcowy

 Dostawa:
Wyślemy już jutro!
Planowane dostarczenie: 2019-04-25 Czwartek
Przesyłka kurierska
0.00 PLN 0.00 netto
Przesyłka kurierska pobranie
0.00 PLN 0.00 netto

Nice ROBUS1000P R10 Napęd do bram przesuwnych o masie 1000kg i długości do 12m z indukcyjnym wyłącznikiem krańcowym

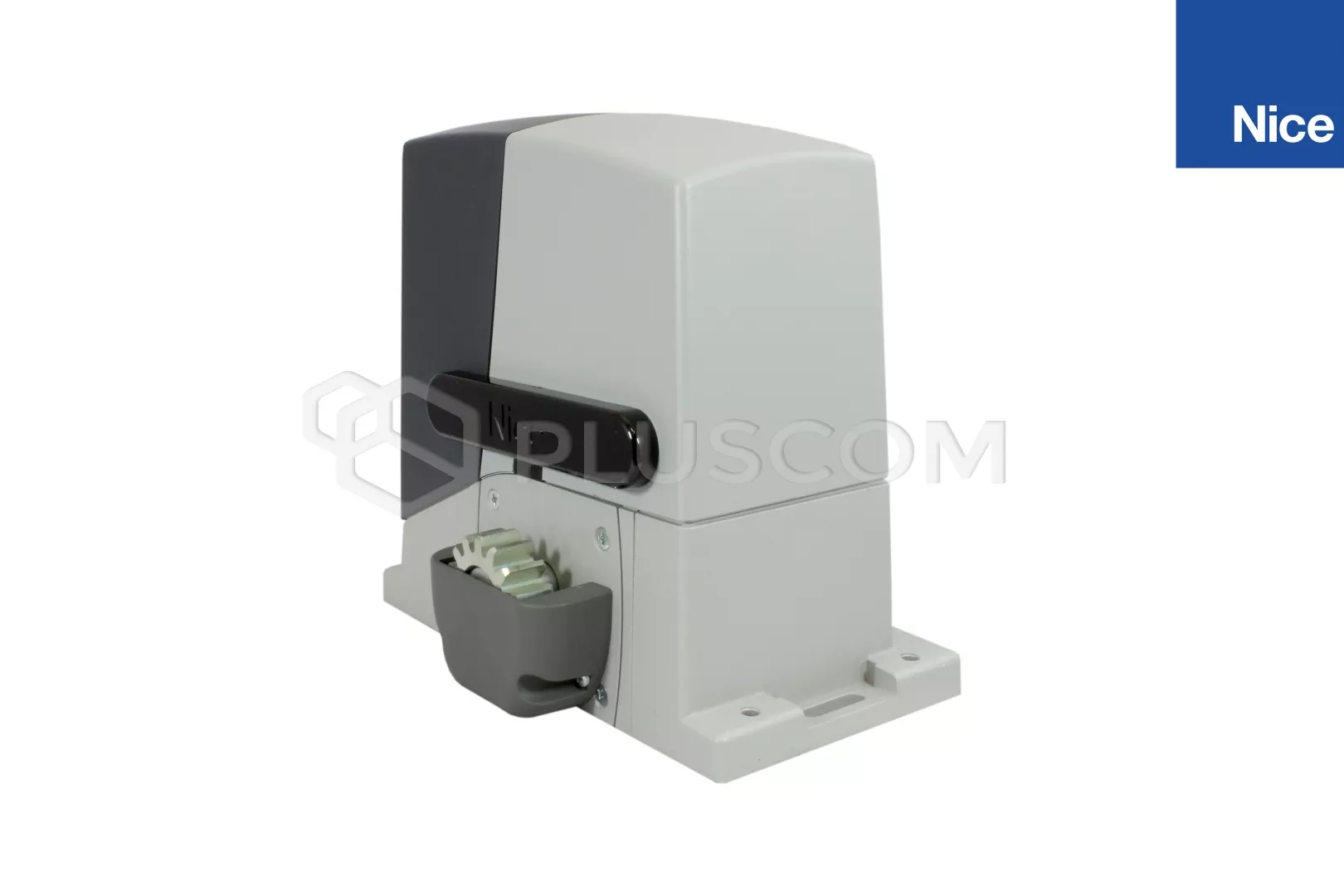

Koło zębate, indukcyjny wyłącznik krańcowy:

Koło zębate, indukcyjny wyłącznik krańcowy:

Nice Robus 1000P R10:

Nice Robus 1000P R10:

PRZEZNACZENIE NAPĘDU:

ROBUS 1000P Siłownik elektromechaniczny umożliwia automatyzację bram przesuwnych o:
  • ciężarze do 1000kg
  • maksymalnej długości 12m
  • maksymalnej liczbie cykli na dzień: 150
ROBUS to jeden z najczęściej wybieranych napędów. Użytkownicy chwalą go za niezawodność, funkcjonalność oraz wysoką kulturę pracy a instalatorzy doceniają go za łatwość instalacji oraz programowania.

Siłowniki Robus to jedne z najbardziej zaawansowanych napędów do bram, wyposażone są we wszystkie możliwe rozwiązania i innowacje firmy Nice. Wieloletnie doświadczenie firmy pozwoliło na stworzenie takiej konstrukcji napędu aby niezawodnie pracował przez wiele lat nie wymagając częstych przeglądów konserwacyjnych.

Do najważniejszych zalet napędu i zestawu można zaliczyć:
  • technologia BLUEBUS czyli wszystkie akcesoria podłączone za pomocą 2-żyłowego przewodu a centrala podczas pierwszego uruchomienia rozpoznaje i konfiguruje peryferia
  • szybkość i delikatność - prędkość przesuwu bramy można regulować na kilku poziomach, łagodny start przy otwarciu i zwolnienie przy zamykaniu, ruch odbywa się bez gwałtownych szarpnięć
  • bezpieczeństwo - amperometryczny system wykrywania przeszkody, obsługa kilku lini fotokomórek, możliwość współpracy z listwą ochronną (rezystancyjną)
  • oszczędność energii i zasilanie awaryjne - w stanie spoczynku centrala ogranicza pobór energii przechodząc w tryb ''Stand by'' wykorzystując opcjonalny akumulator awaryjny Nice PS124 unikniemy sytuacji unieruchomienia bramy podczas przerw w zasilaniu
  • wiele praktycznych rozwiązań i funkcji takich jak częściowe otwarcie (funkcja furtki), wyjmowane wtyczki do podłączeń, autodiagnoza, sygnalizacja potrzeby wykonania konserwacji po wykonaniu zaprogramowanej liczby cykli.
  • autodiagnoza - napęd weryfikuje poprawność działania w przypadku problemów zgłasza usterkę serią mignięć lampy sygnalizacyjnej
PARAMETRY TECHNICZNE:
  • zasilanie: 230V AC
  • pobór prądu 2,3A
  • moc: 450W
  • zasilanie silnika: 24V DC
  • maksymalny moment startowy: 27Nm odpowiadający sile 900N
  • nominalny moment: 15Nm odpowiadający sile 500N
  • prędkość: 0,28m/s
  • stopień ochrony: IP44
  • temperatura pracy: -20°C...50°C
  • wymiary: 330x212x303(h)mm
  • waga: 13kg
Nowoczesna centrala Nice RBA3R10 z technologią BLUEBUS wyróżnia się mnogością funkcji oraz łatwym procesem programowania.
Po podłączeniu zasilania i uruchomieniu procedur rozpoznania następuje:
  1. automatyczne rozpoznanie urządzeń podłączonych do wyjścia BLUEBUS
  2. automatyczne rozpoznanie typu urządzenia STOP NO, NC, listwa rezystancyjna 8,2kOhm
  3. automatyczne określenie długości bramy i wyliczenie punktów zwalniania i otwarcia częściowego
Dostęp do funkcji centrali następuje za pomocą 3 przycisków. Działanie poszczególnych funkcji jest sygnalizowane przez 8 diod LED. Kolejnym ułatwieniem instalacji są wyjmowalne wtyczki połączeń. Wszystkie te udogodnienia sprawiają że proces instalacji i podłączeń jest prosty i przejrzysty.

Do programowania funkcji jak i odczytu wykazu błędów, usterek instalator może wykorzystać programator Oview, który podłączamy do centrali poprzez interfejs IBT4N.

Model R10 został dostosowany do surowych standardów w dziedzinie bezpieczeństwa bram automatycznych wprowadzonych przez Unię Europejską. Kolejną zmianą jest zmiana wszystkich opisów wejść / wyjść centrali na anglojęzyczne:
  • wejście P.P. (krok po kroku) ma teraz oznaczenie ''SbS'' (Step by Step)
  • dawne ''SCA'' (kontrolka stanu bramy) zostało oznaczone ''OGI'' Open Gate Indicator
Pojawiło się dodatkowe wejście EO które można programować.

Centrala Nice RBA3R10

Centrala Nice RBA3R10

Centrala Nice RBA3R10

Centrala Nice RBA3R10


Za centralą znajduje się miejsce na akumulator awaryjny Nice PS124, który podłączamy bezpośrednio do centrali. Gwarantuje on ciągłą pracę siłownika w sytuacjach zaniku napięcia sieciowego.

Nice ROBUS po zakończeniu pracy blokuje bramę uniemożliwiając jej ręczne otwarcie. W przypadku braku zasilania z sieci można odblokować napęd za pomocą praktycznego mechanizmu odblokowania napędu umożliwia on awaryjne rozsprzęglenie siłownika i ręczne otwarcie bramy. Kluczyk patentowy zwalnia aluminiową dźwignie.

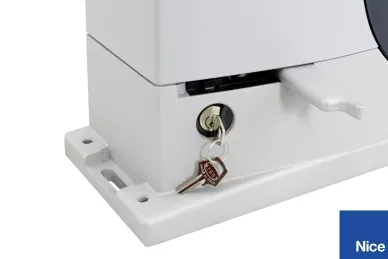

Dźwignia wysprzeglania:

Dźwignia wysprzeglania:



PRZYGOTOWANIE INSTALACJI

Jeśli tylko istnieje taka możliwość bardzo ważne jest aby już na etapie budowy bramy przygotować odpowiednie okablowanie do siłownika i urządzeń peryferyjnych. Znacznie skrócimy i uprościmy etap montażu oraz w przypadku stalowych bram nie będziemy wywoływać dodatkowych ognisk korozji.

Wymagane przekroje kabli:
  • 3x1,5mm2 - główne zasilanie
  • 2x0,5mm2 - linia fotokomórek BLUEBUS
  • 2x0,75mm2 - lampa sygnalizacyjna 12/24V BLUEBUS
  • RG58, H155 - kabel koncentryczny do podłączenia anteny wbudowanej w lampę

Ze względu na dużą masę bramy zalecane jest wykorzystanie metalowej listwy zębatej;

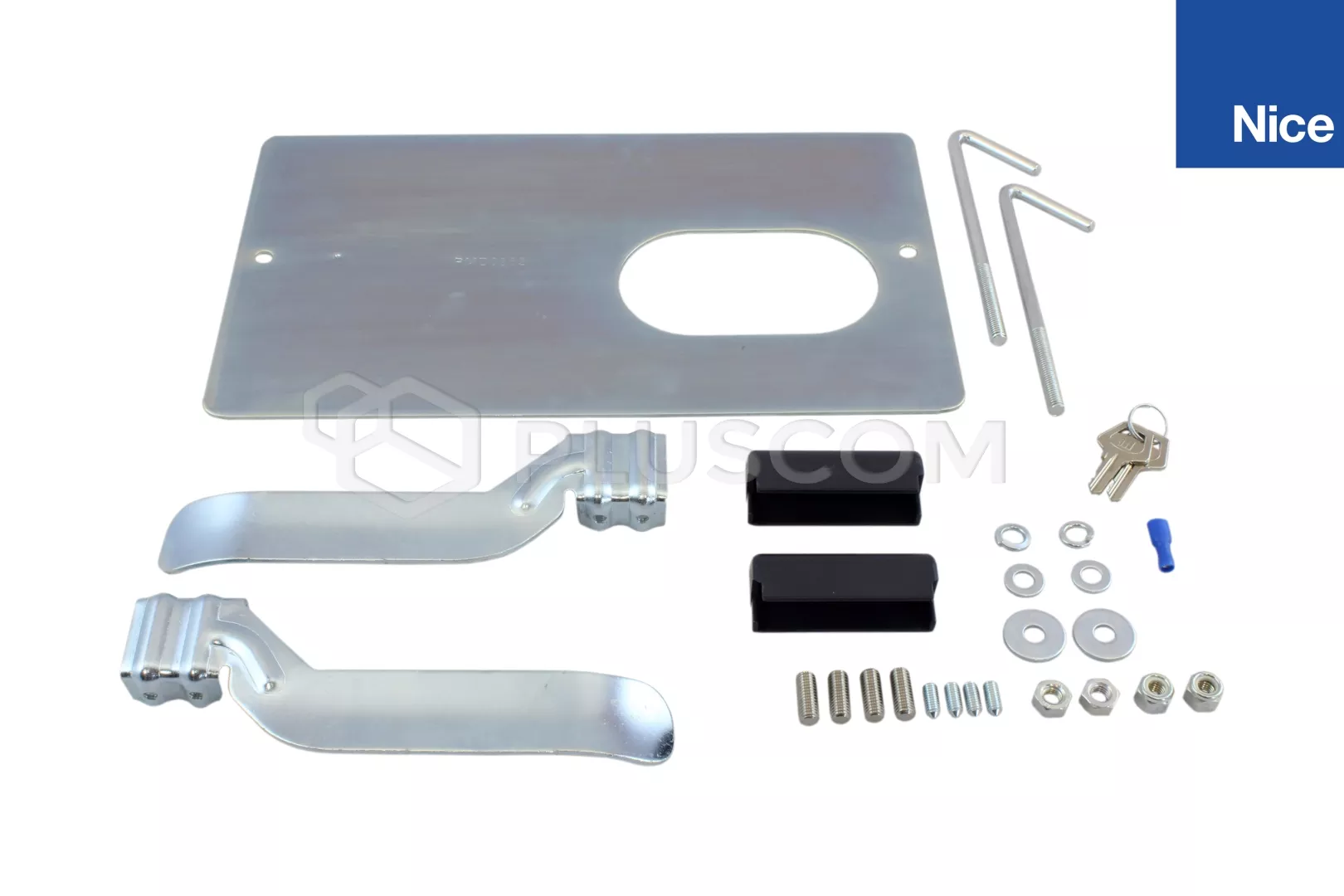

Płyta montazowa, ograniczniki krańcowe, akcesoria montażowe:

Płyta montazowa, ograniczniki krańcowe, akcesoria montażowe:



Specyfikacja techniczna
Maksymalna długość skrzydła bramy: 12m
Maksymalna masa bramy: 1000kg
Zasilanie: 230V AC
Moc pobierana max: 450W
Zasilanie silnika: 24V DC
Moment obrotowy: 27Nm
Pobór prądu: 2,30A
Prędkość przesuwania bramy: 0,28m/s
Wyjście lampy sygnalizacyjnej: 12V DC
Stopień ochrony: 44IP
Temperatura pracy: -20 ... +55°C
Intensywność pracy: 150cykli/dobę
Masa: 13kg
Wymiary: 330 x 212 x 303mm
