Satel VERSA-MCU Controllore di sensori Micra per pannelli di controllo Versa

Satel VERSA-MCU Controllore per sensori Micra per pannelli di controllo Versa

Controllore VERSA-MCU collabora con i pannelli di controllo VERSA. Consente il funzionamento del sistema di allarme con telecomandi a 433 MHz e l'estensione del sistema con zone wireless.

Caratteristiche

• Ricevitore radio supereterodina.
• Supporta fino a 30 portachiavi a 433 MHz prodotti da SATEL:
  • trasmissioni da portachiavi protetti da codice KeeLoq variabile dinamicamente;
  • possibilità di attivare fino a 6 funzioni con un telecomando.
• Supporto per un massimo di 30 rilevatori wireless a 433 MHz prodotti da SATEL.
• Possibilità di aggiornare il software del controller.
• Contatto di sabotaggio che reagisce all'apertura dell'alloggiamento e si stacca dal terreno.

Satel VERSA-MCU Controllore di sensori Micra per pannelli di controllo Versa

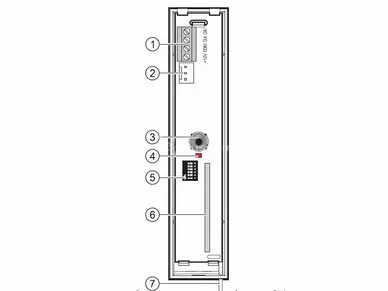

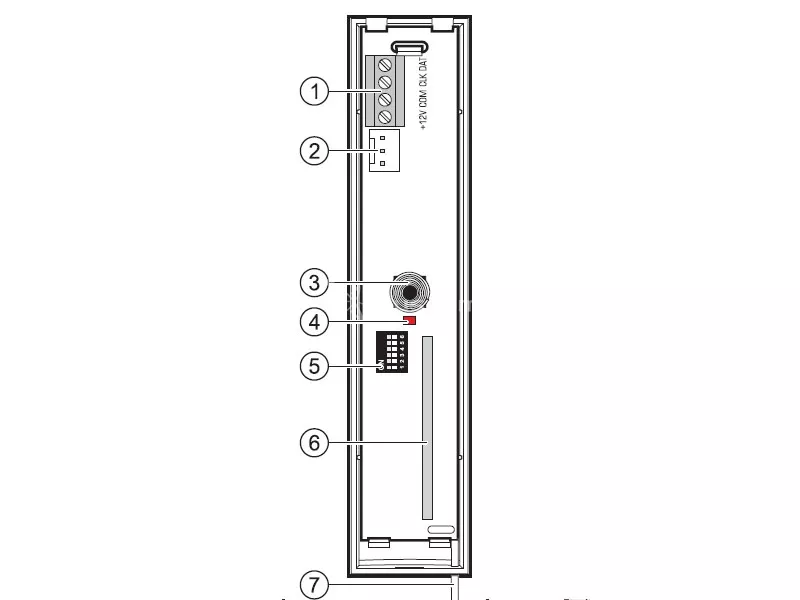

Descrizione della figura:

1. terminali:+12V - ingresso alimentazione;COM - terra;CLK - orologio;DAT - dati.
2. Porta RS-232 (standard TTL) per l'aggiornamento del software del controllore. Il collegamento con un computer può essere effettuato utilizzando i cavi offerti da SATEL nel set DB9FC/RJ-KPL.
3. contatto antimanomissione.
4. LED che indica la comunicazione con il pannello di controllo:
   • Il LED lampeggia - scambio di dati con il pannello di controllo;
   • Il LED è acceso - nessuna comunicazione con il pannello di controllo.
5. Unità di commutazione DIP (non utilizzata).
6. ricevitore supereterodina ad alta sensibilità, immune ai segnali di interferenza.
7. antenna.

Montaggio

Il programmatore deve essere installato in ambienti interni con umidità normale. Quando si sceglie il luogo di installazione, tenere presente che i muri spessi, le pareti metalliche, ecc. muri spessi, pareti metalliche ecc. riducono la portata del segnale radio.

Si consiglia di montare il controllore in alto. In questo modo si otterrà una migliore portata di comunicazione radio e si eviterà il pericolo che la centralina venga accidentalmente oscurata da persone che si muovono all'interno del sito.

Si sconsiglia il montaggio in prossimità di impianti elettrici, che potrebbe causare il malfunzionamento dell'unità.
