Satel AQUA Plus Rivelatore PIR digitale

Proprietà

1. Doppio piroelemento.
2. Algoritmo digitale per il rilevamento del movimento.
3. Analisi del segnale del piroelemento doppio: valore e quantità.
4. Funzione di preallarme.
5. Compensazione digitale della temperatura.
6. Indicazione di bassa tensione di alimentazione (caduta di tensione inferiore a 9 V ±5%).

Componenti impostati

• Rivelatore
• Staffa di inclinazione
• Bulloni di espansione
• Manuale

Satel AQUA Plus Rivelatore PIR digitale

Satel AQUA Plus Rivelatore PIR digitale

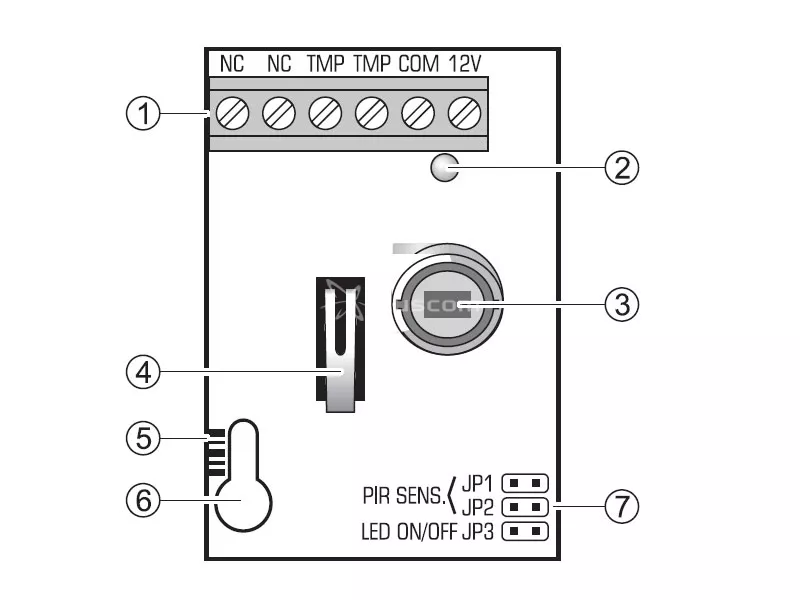

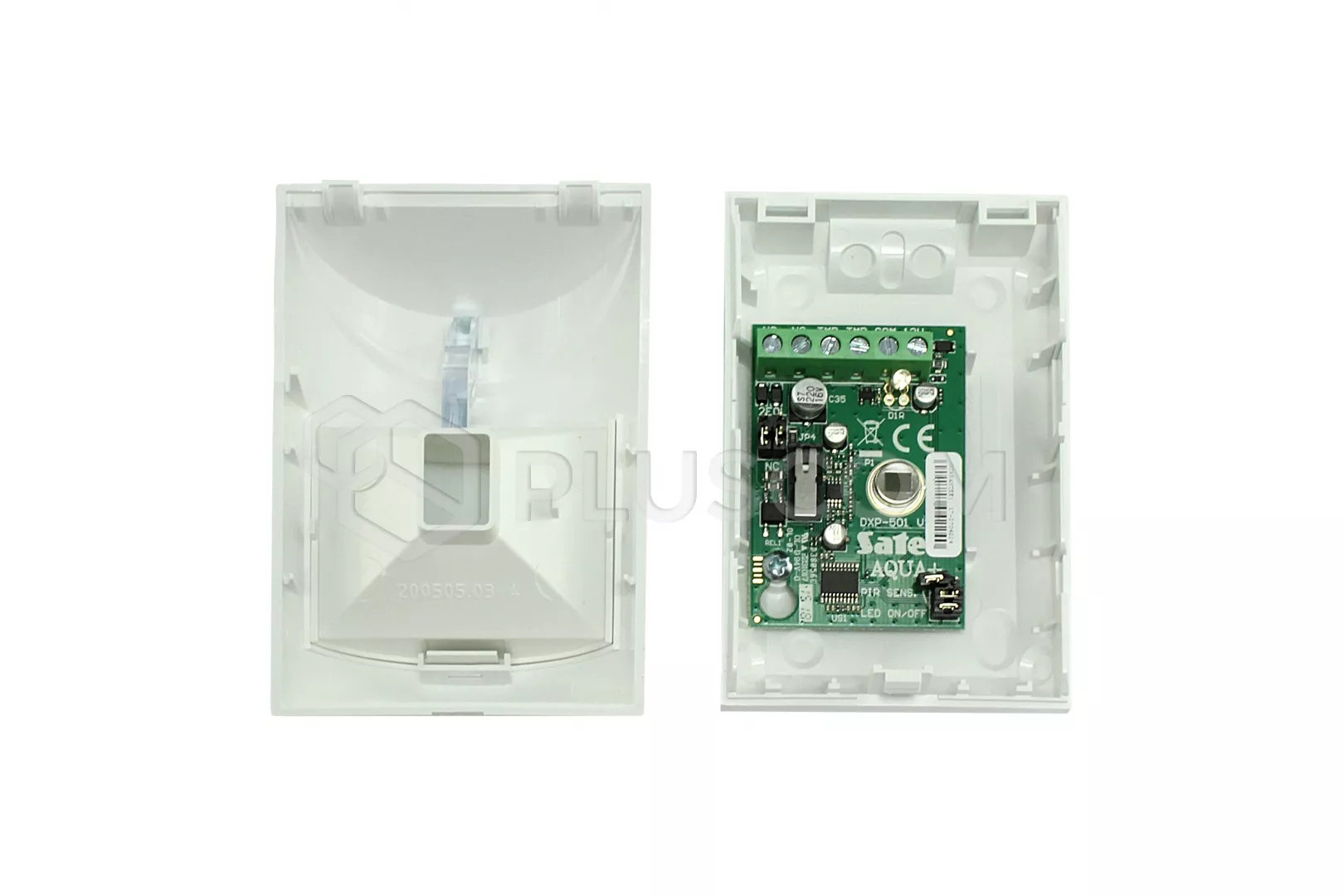

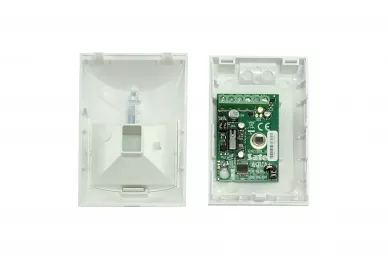

Descrizione a disegno:

1. terminali:
   • NC - relè (NC)
   • TMP - contatto antimanomissione
   • COM - terra
   • 12V - ingresso di alimentazione
2. LED rosso indicante:
   • preallarme - lampeggia brevemente (ca. 120 ms);
   • allarme - si accende per 2 secondi;
   • stato di avvio - lampeggia rapidamente;
   • bassa tensione di alimentazione - acceso.
3. piroelemento.
4. contatto antimanomissione.
5. scala graduata per il posizionamento del piroelemento rispetto all'obiettivo.
6. foro per la vite di fissaggio.
7. perni per la configurazione del rivelatore:
   • PIR SENS. - Determinazione della sensibilità del rivelatore
   • LED ON/OFF - attivazione/disattivazione della segnalazione tramite LED. La segnalazione è attiva quando i pin sono in cortocircuito.

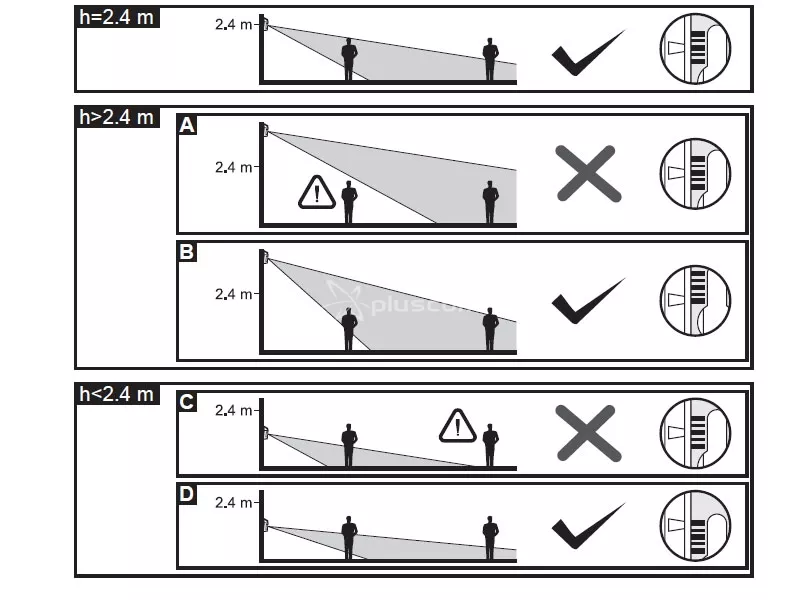

   Impostazione della sensibilità del rilevatore



   Satel AQUA Plus Rivelatore PIR digitale

   • A - sensibilità bassa,
   • B e C - sensibilità media,
   • D - alta sensibilità

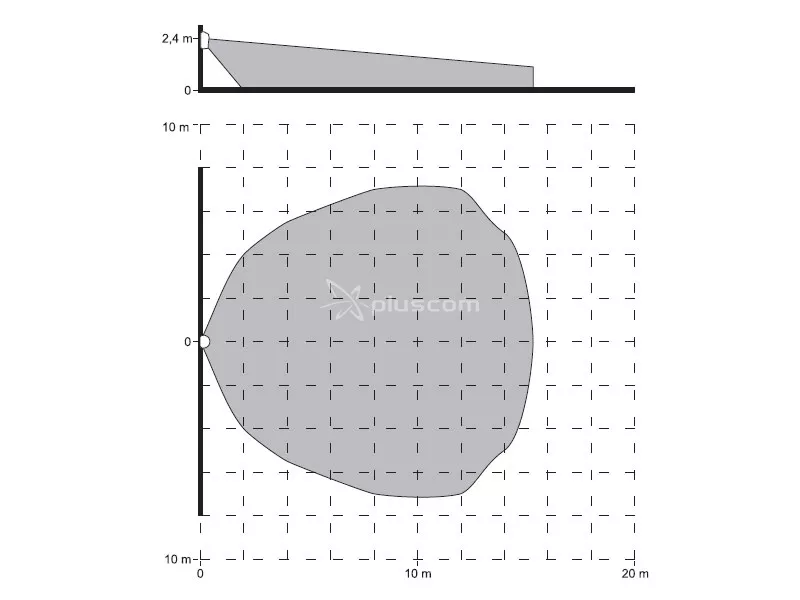

   Area di rilevamento



   Satel AQUA Plus Rivelatore PIR digitale

   La lente EWA standard del rilevatore può essere sostituita da un'altra lente:

   • LR - a lunga portata con controllo della zona di scorrimento: portata 30 m; ampiezza del fascio principale a fine portata 3 m.
   • VB - tenda verticale: portata 22,5 m; larghezza del fascio a fine portata 2,2 m.

   Montaggio

   1. Aprire l'alloggiamento.
   2. Rimuovere la scheda elettronica.
   3. Praticare i fori per le viti e i cavi nella base dell'alloggiamento.
   4. Far passare il cavo attraverso il foro praticato.
   5. Fissare la base dell'involucro alla parete o alla staffa in dotazione.
   6. Fissare la scheda elettronica, tenendo conto dell'altezza a cui viene montato il rilevatore.
   7. Collegare i fili ai terminali appropriati.
   8. Utilizzare i ponticelli per impostare i parametri operativi del rilevatore.
   9. Chiudere l'alloggiamento del rilevatore.

   Messa in funzione

   1. Inserire l'alimentazione del rilevatore. Il LED inizia a lampeggiare (se i pin ON/OFF del LED sono cortocircuitati).
   2. Quando il rilevatore entra nello stato di funzionamento (il LED smette di lampeggiare), eseguire un test del raggio d'azione del rilevatore, ossia verificare che il movimento all'interno dell'area sorvegliata faccia scattare il relè di allarme e che il LED si accenda.
   3. Se necessario, modificare la sensibilità del rivelatore (pin PIR SENS.).
