Doppio rilevatore di movimentoCombinando la tecnologia PIR e quella a microonde, il rilevatore di movimento a doppia tecnologia è progettato per proteggere aree con condizioni sfavorevoli - correnti d'aria o convezione intensa.
L'uso di un nuovo sensore a microonde a 24GHz e del montaggio SMD 0402 ha permesso di sviluppare un dispositivo che si inserisce nell'alloggiamento di un rilevatore PIR tradizionale. Questo rende GREY una scelta eccellente per proteggere stanze con caminetti o riscaldamento ad aria forzatadove l'estetica dei componenti di installazione è importante quanto la loro affidabilità.
Doppio rilevamento PIR + microonde per un'affidabilità anche in condizioni difficiliCompensazione della temperatura dell'ambiente da proteggereAttivazione a distanza della modalità di test e della funzione di memoria degli allarmiOpzione PET per rendere il percorso PIR immune da piccoli animali
Caratteristiche
- Sensore passivo a infrarossi (PIR) e microonde.
- Sensibilità di rilevamento regolabile per entrambi i sensori.
- Algoritmo digitale per il rilevamento del movimento.
- Opzione di resistenza al movimento degli animali fino a 15 kg.
- Compensazione digitale della temperatura.
- LED bicolore per il rilevamento del movimento/indicazione di allarme.
- Funzione antimascheramento tramite percorso a microonde
- Accensione e spegnimento a distanza del LED.
- Memoria degli allarmi.
- Possibilità di testare separatamente i sensori.
- Supervisione del percorso del segnale del rivelatore e della tensione di alimentazione.
- Protezione antimanomissione contro l'apertura della custodia.
Antimascheramento
Il rilevamento da parte del rilevatore di microonde di un oggetto che si muove entro 10-20 centimetri dal rilevatore viene interpretato come un tentativo di coprire il rilevatore e attiva il relè antimascheramento per 2 secondi. Gli oggetti che trasmettono microonde ma isolano la radiazione infrarossa non vengono rilevati dalla funzione antimascheramento.
Funzioni di sorveglianza
In caso di guasto nel percorso del segnale o di caduta di tensione al di sotto di 9 V (±5%) per più di 2 secondi, il rilevatore segnala un guasto. Il guasto è segnalato dall'attivazione del relè di allarme e dall'accensione del LED rosso. La segnalazione di guasto continua per tutta la durata del guasto.
Attivazione/disattivazione a distanza del LED
L'attivazione/disattivazione a distanza del LED è possibile quando il ponticello sui pin del LED è posizionato su OFF. L'attivazione/disattivazione remota del LED è abilitata dal terminale LED. Il LED si accende quando si applica la massa al terminale. Il LED si spegne quando il terminale viene scollegato dalla massa. Il terminale può essere collegato a un'uscita del pannello di controllo di tipo OC programmata, ad es. A questo terminale è possibile collegare un'uscita del pannello di controllo di tipo OC programmata, ad esempio, come INDICATORE DI MODALITÀ DI SERVIZIO, INTERRUTTORE BISTABILE o INDICATORE DI TEST DI INGRESSO.
Memoria di allarme
Se il LED è acceso, il rilevatore può indicare una memoria di allarme. L'attivazione/disattivazione della memoria di allarme è abilitata dal terminale MEM. La memoria di allarme viene attivata quando si applica la massa al terminale. La memoria di allarme si disattiva quando il terminale viene scollegato dalla massa. Se la memoria di allarme è abilitata e il rilevatore segnala un allarme, il LED lampeggia in rosso. L'indicazione della memoria di allarme continuerà fino a quando la memoria di allarme non sarà nuovamente attivata (la massa è applicata al terminale MEM). La disattivazione della memoria di allarme non interrompe la segnalazione della memoria di allarme. Un'uscita del pannello di controllo di tipo OC programmata, ad es. programmata ad esempio come ARM INDICATOR.

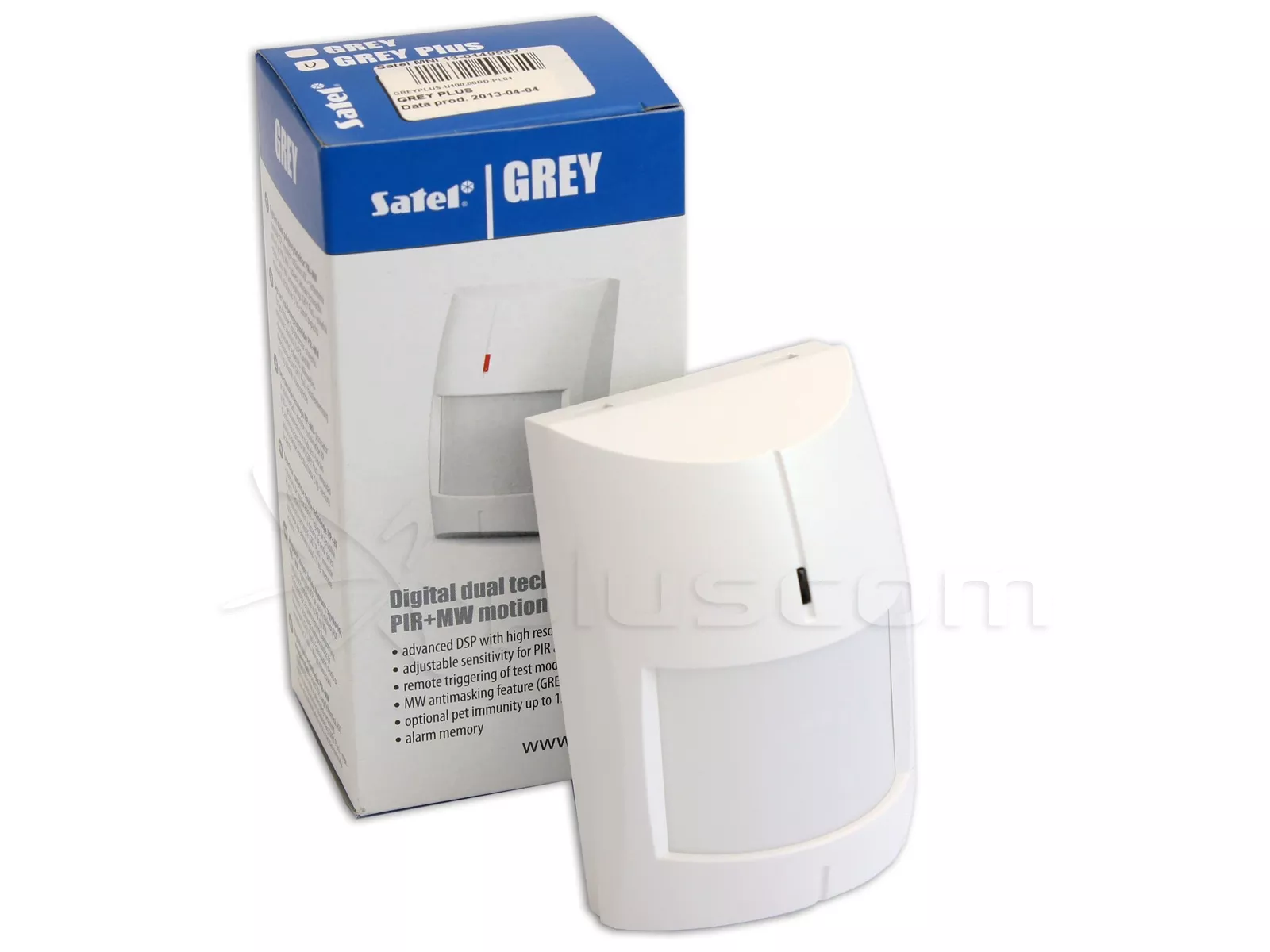

Satel GREY Plus Rivelatore di movimento miniaturizzato a doppia tecnologia PIR+MW

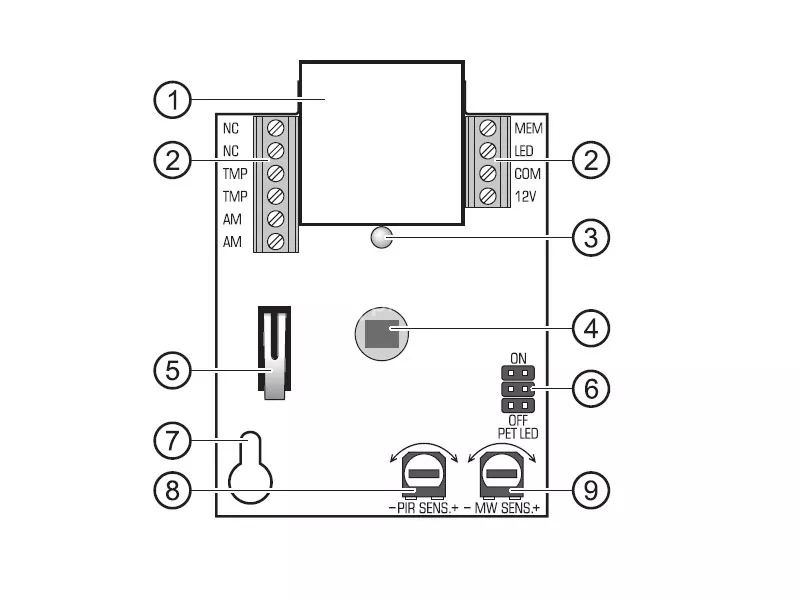

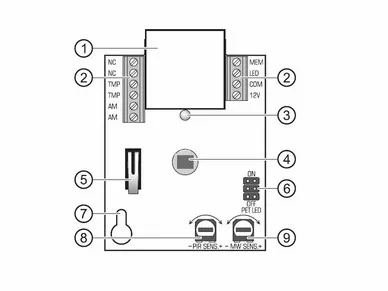

Descrizione a disegno:
- sensore a microonde.
- terminali:
- NC - uscita di allarme (relè NC);
- TMP - uscita tamper (NC);
- AM - uscita antimascheramento (relè NC) [GRIGIO Plus];
- MEM - attivazione/disattivazione della memoria allarmi;
- LED - attivazione/disattivazione del LED;
- COM - terra;
- 12V - ingresso di alimentazione.
- Indicazione LED a due colori:
- allarme - si illumina di rosso per 2 secondi;
- memoria allarme - lampeggia in rosso;
- movimento rilevato da uno dei sensori - si accende di verde per 2 secondi;
- guasto - si illumina di rosso;
- avvio - lampeggia alternativamente in rosso e verde.
- doppio piroelemento. Non toccare il piroelemento per evitare di contaminarlo.
- contatto di manomissione.
- perni per la configurazione del rivelatore:
- PET - abilita/disabilita l'opzione di immunità agli animali domestici. L'opzione è abilitata quando il ponticello è in posizione ON.
- LED - Accensione/spegnimento del LED. Il LED si accende quando il ponticello è posizionato su ON; l'accensione e lo spegnimento a distanza del LED non sono possibili.
- foro per la vite di fissaggio.
Satel GREY Plus Rivelatore di movimento miniaturizzato a doppia tecnologia PIR+MW

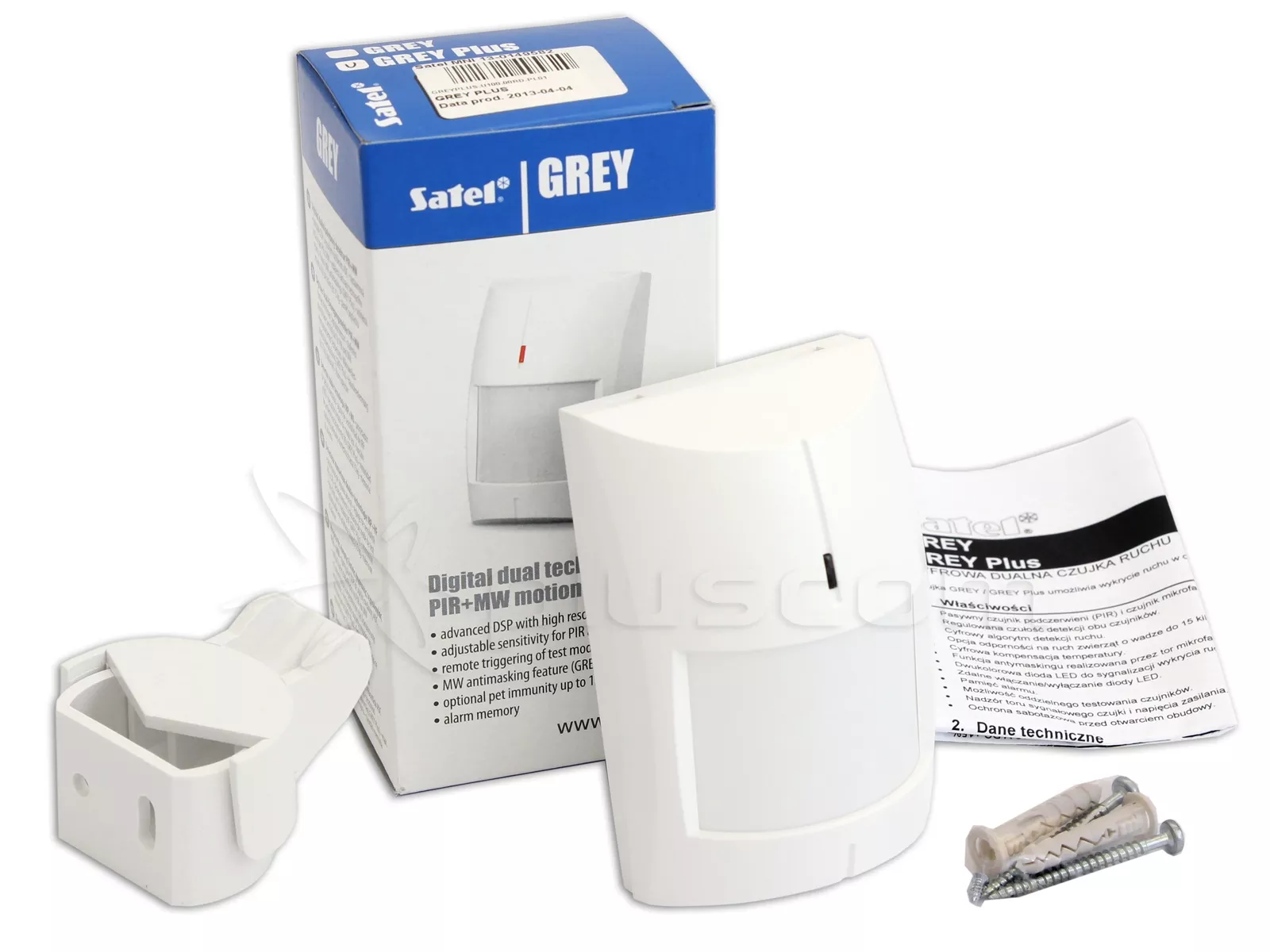

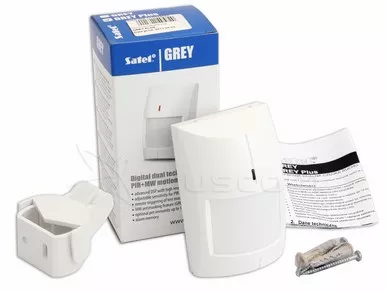

Staffa di regolazione inclusa
