I rilevatori magnetici sono costituiti da due componenti: un sensore magnetico (interruttore reed) e un magnete. L'interruttore reed, posto vicino al magnete, chiude il circuito elettrico. Ogni componente del rilevatore è alloggiato in un identico involucro impermeabile - la parte contenente l'interruttore reed ha due conduttori elettrici.
Il rilevatore K-3 è adatto al montaggio a incasso.
I rilevatori magnetici possono essere utilizzati ovunque sia necessario controllare lo stato di porte, finestre o altri elementi mobili, ad esempio in un edificio. Ad esempio, per proteggere o controllare l'accesso a specifici oggetti, stanze, dispositivi; nei sistemi di automazione, ecc.

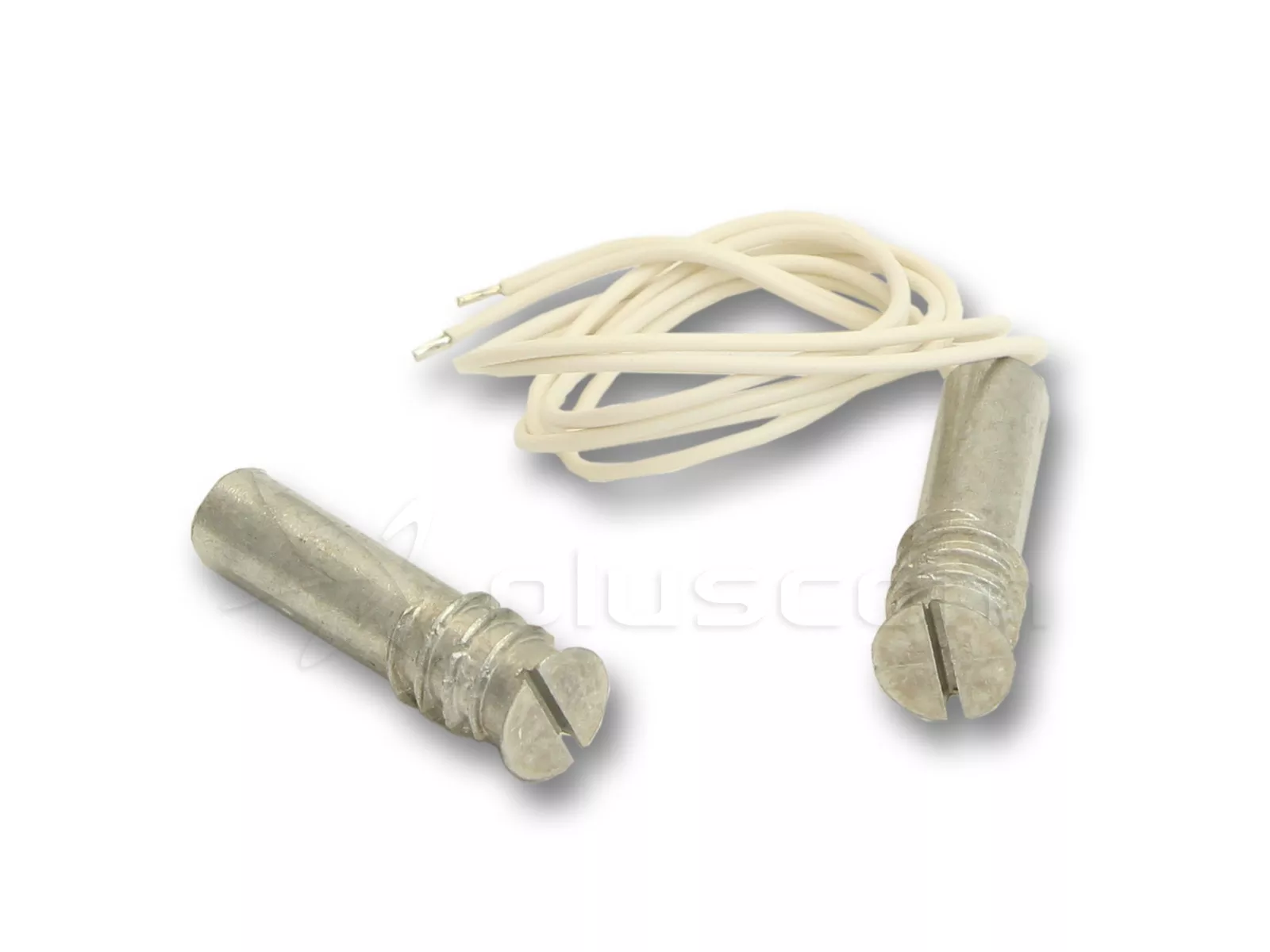

Satel K-3 Rivelatore magnetico (alloggiamento in alluminio)
Installazione

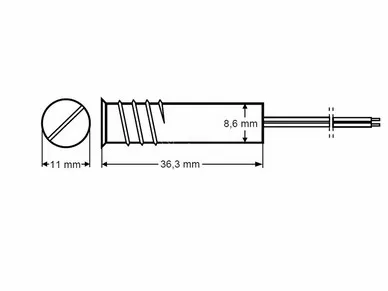

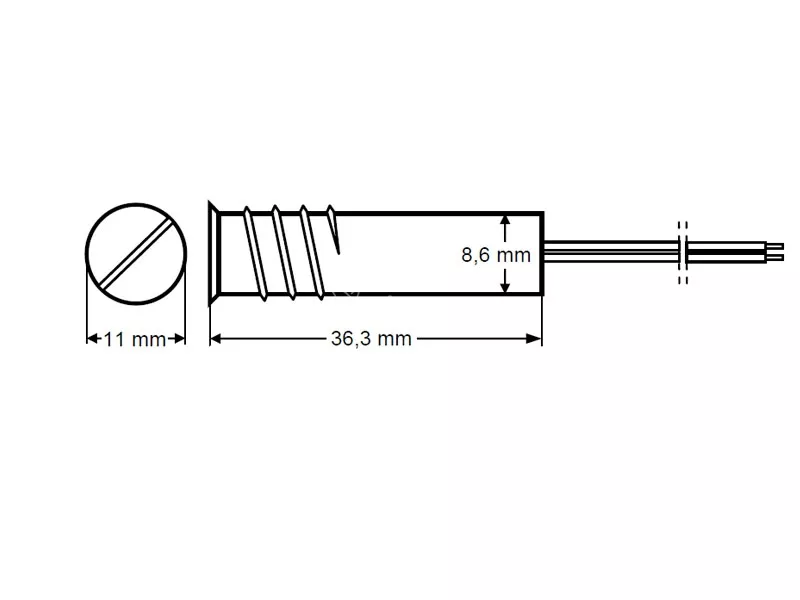

L'elemento di rilevamento contenente il magnete deve essere montato sulla parte mobile, mentre l'interruttore reed deve essere montato sulla parte fissa della porta, della finestra, ecc. da proteggere. I rilevatori da infilare K-3 sono progettati per il montaggio frontale in materiali come il legno o la plastica. Le pareti in cui il rilevatore deve essere montato devono avere uno spessore di almeno 10 mm, per garantire un'adeguata stabilità agli elementi installati. I fori per i rilevatori K-3 devono essere praticati con una punta da ø9 mm. Il rilevatore K-3 ha una filettatura e deve essere avvitato. Gli elementi del rivelatore montati possono essere rinforzati con un adesivo adatto. Il magnete deve trovarsi nel raggio d'azione dell'interruttore reed. Lo spostamento assiale del magnete e dell'interruttore reed nei rivelatori cilindrici non deve superare i 12 mm per K-3.
Note
In nessun caso l'elemento contenente il magnete deve essere accorciato (tagliato).
È necessario prestare particolare attenzione durante l'assemblaggio della parte del rilevatore contenente il contattore. Non deve essere martellato o schiacciato nel foro con un martello, poiché al suo interno contiene un componente delicato che può essere danneggiato.
Quando si avvita l'interruttore reed K-3, il cavo viene attorcigliato in modo da non danneggiarlo; assicurarsi che vi sia una quantità sufficiente di cavo di riserva o attorcigliarlo nella direzione opposta prima del montaggio in modo che si raddrizzi dopo il montaggio.
