Rilevatore digitale di movimento GRAPHITE PET è dedicato all'utilizzo in ambienti in cui, durante il tempo di standby del sistema di allarme, potrebberoanimali domestici. Non reagisce al movimento di animali fino a 15 kg di peso.Il rilevatore è caratterizzato da elevata resistenza alle interferenze e ai falsi allarmi.
Il rilevatore utilizza un doppio elemento piroelettrico. Un avanzato meccanismo di compensazione digitale della temperatura consente il funzionamento in un'ampia gamma di temperature.
Altre caratteristiche del rilevatore sono la memoria degli allarmi e la possibilità di accendere e spegnere il LED a distanza.
Satel GRAPHITE Pet Rilevatore PIR digitale, a prova di animale domestico fino a 15 kg

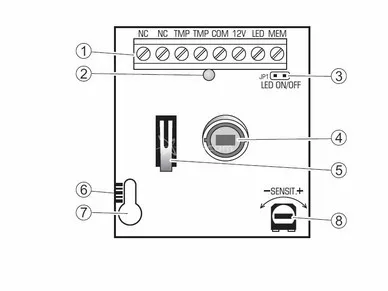

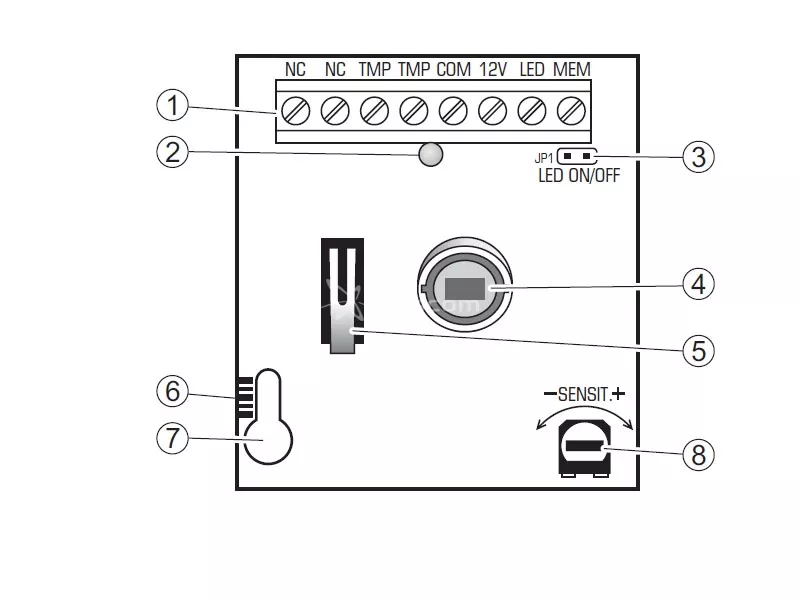

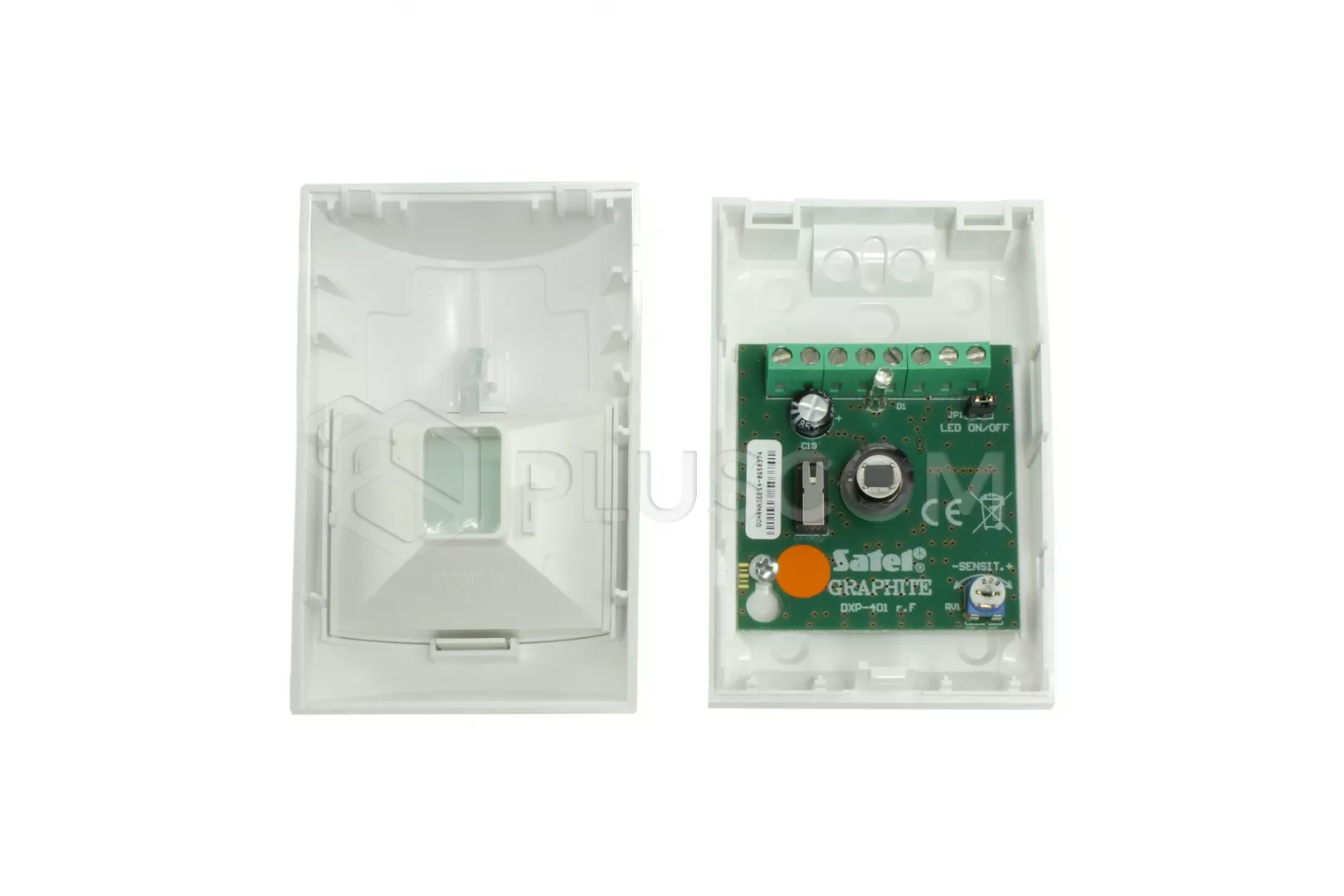

Spiegazione della figura:
- terminali:
- NC - relè (NC).
- TMP - contatto antimanomissione.
- COM - terra.
- 12V - ingresso di alimentazione.
- LED - consente di accendere/spegnere il LED a distanza, rimuovendo il ponticello dai pin ON/OFF del LED. Il LED indicherà le violazioni quando l'ingresso del LED è stato ponticellato. Per controllare l'ingresso è possibile utilizzare un'uscita di tipo OC del pannello di controllo. come INDICATORE DI MODALITÀ AZIENDALE o INTERRUTTORE BISTABILE.
- MEM - ingresso che controlla la memoria degli allarmi. All'ingresso deve essere collegata un'uscita del pannello di controllo di tipo OC programmata come INDICATORE. Se l'ingresso è cortocircuitato a terra e il rilevatore registra un movimento - innescando così un allarme - il LED segnalerà la memoria di allarme lampeggiando. L'indicazione della memoria di allarme continua fino a quando l'ingresso non viene nuovamente messo in cortocircuito con la terra.
- LED. Si illumina di rosso per circa un'ora. Questo permette all'installatore di verificare il funzionamento del rilevatore e di approssimare l'area protetta. Il lampeggiamento del LED indica la memoria di allarme.
- Spine LED ON/OFF. L'inserimento del ponticello attiva la segnalazione tramite LED indipendentemente dallo stato dell'ingresso LED.
- piroelemento.
- contatto antimanomissione.
- scala graduata per il posizionamento del piroelemento rispetto all'obiettivo.
- foro per la vite di fissaggio.
- potenziometro per la regolazione della sensibilità del rivelatore.
Per 30 secondi dopo l'accensione, il rilevatore si trova nello stato di avvio, segnalato da brevi lampeggi del LED. Solo allo scadere di questo tempo, il rilevatore passa allo stato operativo.
Il rilevatore controlla la tensione di alimentazione e la correttezza del percorso del segnale. Se la tensione scende al di sotto di 9 V (±5%) per più di 2 secondi o se viene rilevato un guasto nel percorso del segnale, il rilevatore segnala il guasto mediante l'attivazione del relè di allarme e l'illuminazione continua del LED. La segnalazione del guasto continua per tutta la durata del guasto.
Satel GRAPHITE Pet Rilevatore PIR digitale, a prova di animale domestico fino a 15 kg
Messa in funzione
- Inserire l'alimentazione (il LED lampeggia per indicare lo stato di avvio).

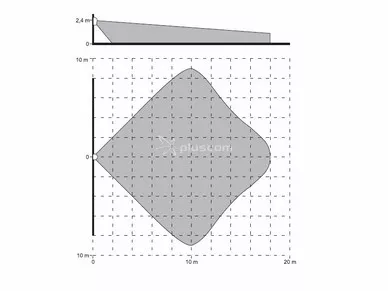

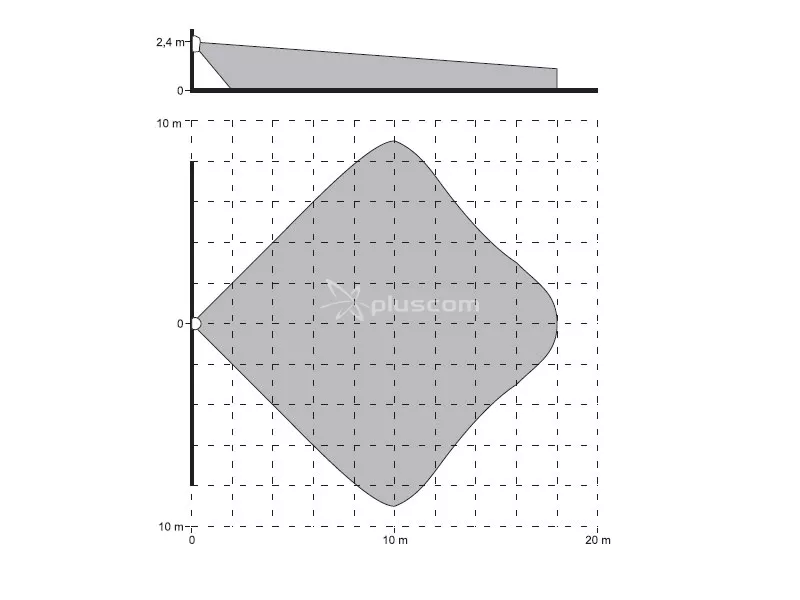

- Quando il rilevatore entra nello stato operativo (il LED smette di lampeggiare), eseguire un test del raggio d'azione del rilevatore, ossia verificare che il movimento all'interno dell'area monitorata faccia scattare il relè di allarme e che il LED si accenda. Durante il test, i pin ON/OFF del LED devono essere chiusi o l'ingresso del LED deve essere cortocircuitato a terra.
- Se necessario, modificare la sensibilità del rilevatore.
