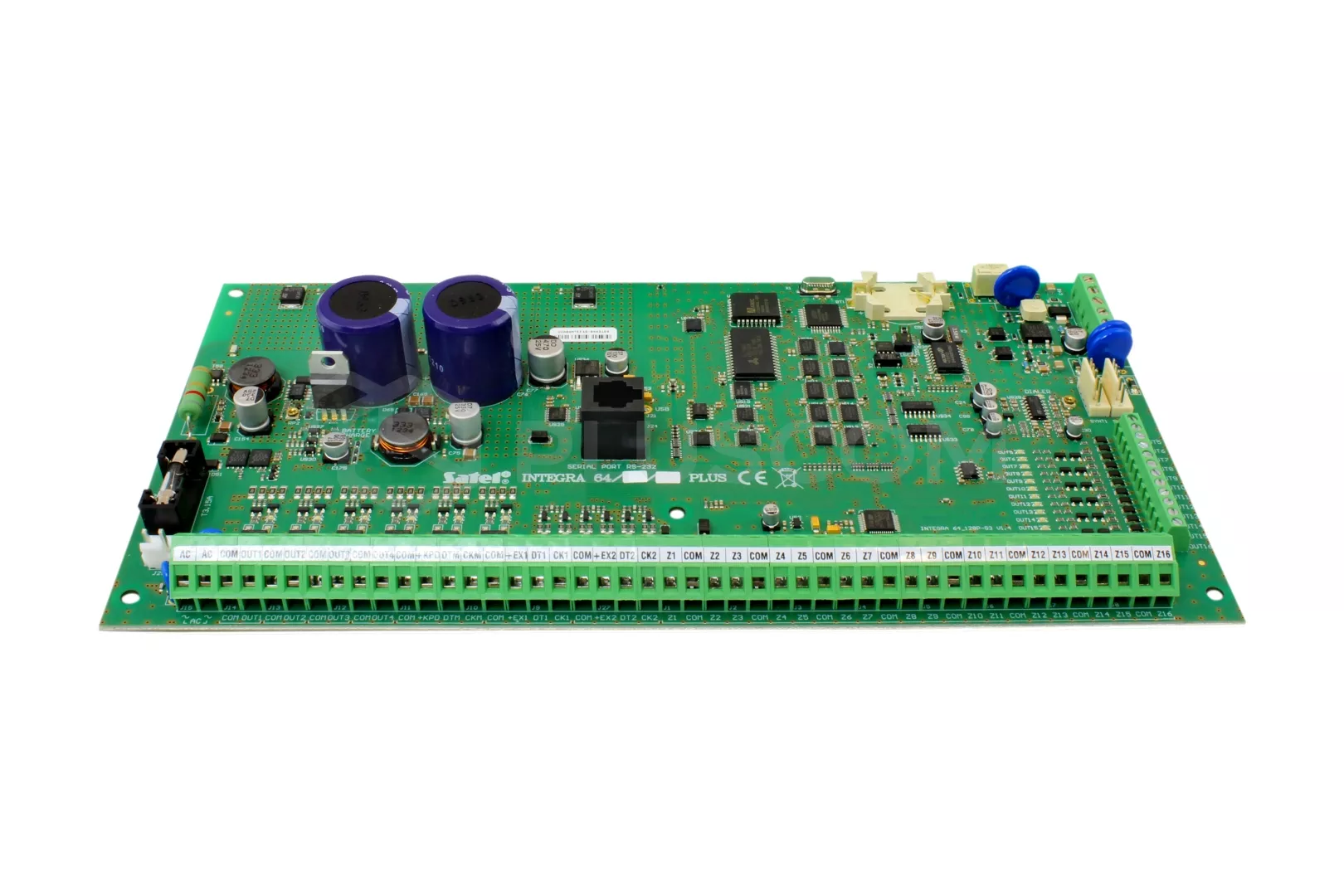

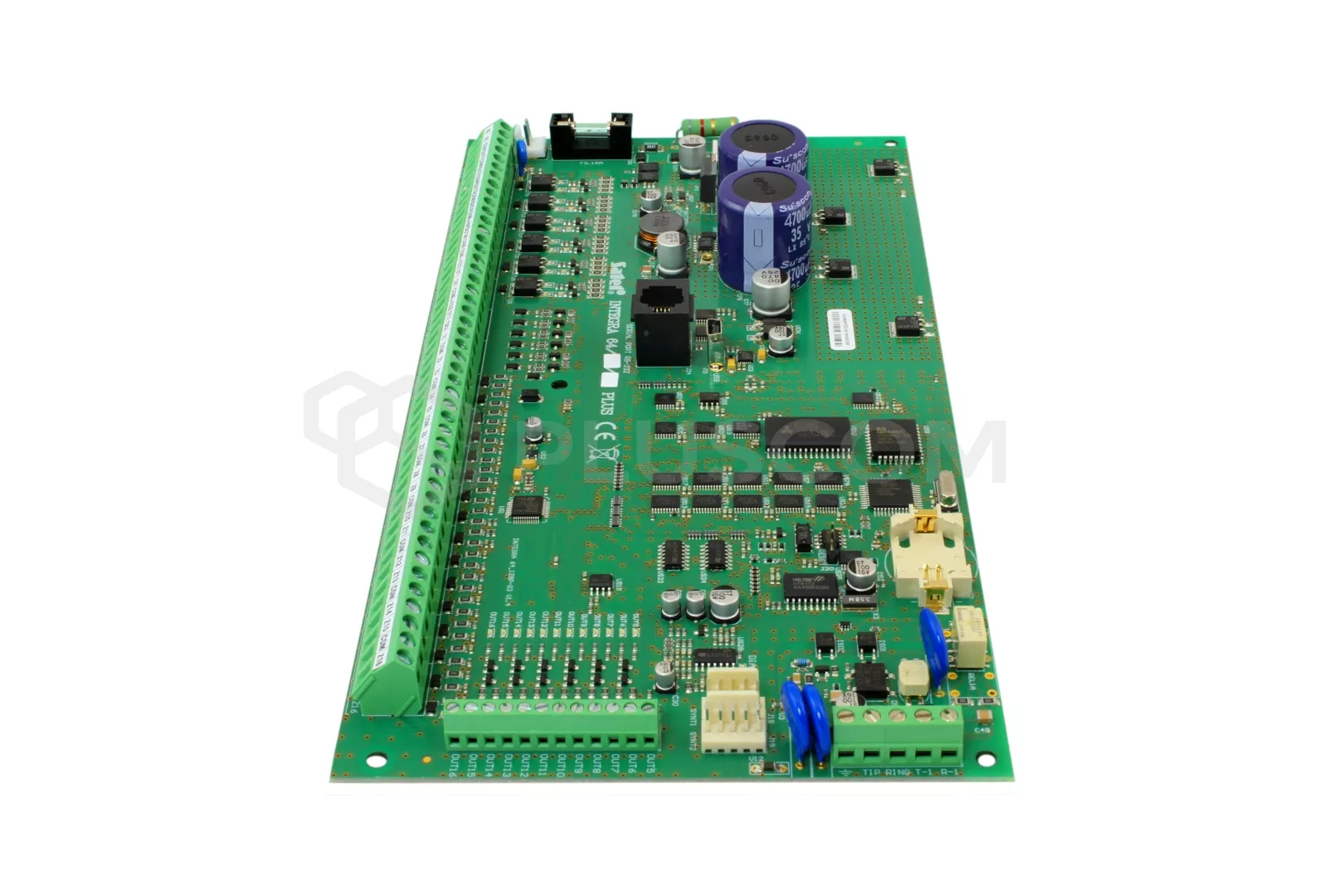

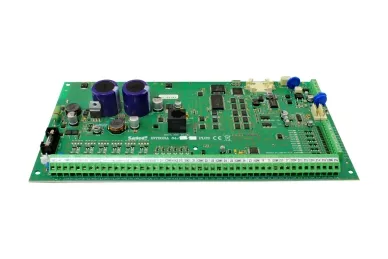

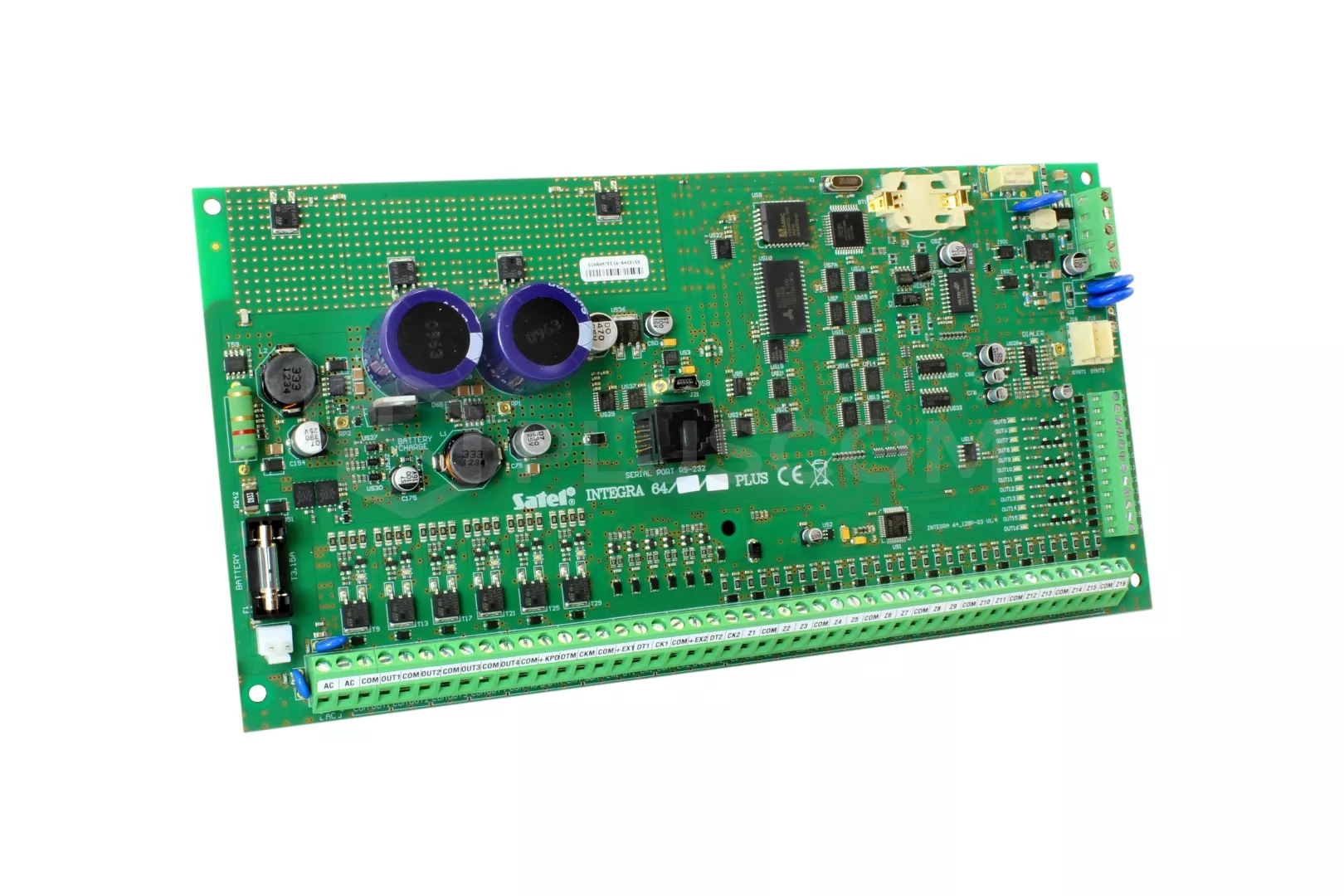

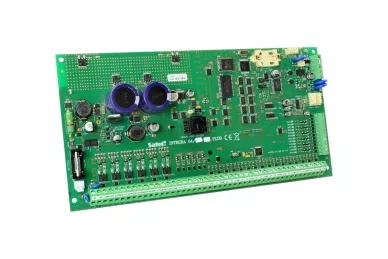

Pannello di controllo Satel Integra 64 Plus con 16-64 ingressi Grado 3
Pannello di controlloIntegra 64 Plusè l'equivalente del pannello di controllo Integra 64 e offre la piena conformità ai requisiti della norma EN50131 per le apparecchiature di Grado 3. Le principali differenze sono alimentazione a due sezioni con una corrente di carica della batteria più elevata, la configurabilità attraverso un porta USB e supporto per ingressi standard 3EOL consentendo, ad esempio ricevere informazioni su manomissione, violazione e antimascheramento tramite 1 coppia di fili.
Serie di pannelli Integra Plus sono un'estensione dell'offerta Satel con dispositivi che soddisfano standard di sicurezza più elevati. Funzionano con gli stessi elementi delle centrali Integra, tuttavia va notato che l'utilizzo di elementi di classe inferiore discrimina il grado di protezione dell'intero sistema a quello dell'elemento di livello più basso.
Caratteristiche del pannello di controllo:
- 8 sottosistemi (partizioni)
- do 32 zone (sezioni)
- 16 ingressi espandibile a bordo fino a 64
- 4 uscite ad alta corrente e 12 tipo OC sulla scheda, espandibile fino a 64 tramite moduli di espansione (expander), 64 uscite disponibili nel sistema
- supporto per un massimo di 8 tastiere
- supporto per un massimo di 64 moduli di espansione (espansori)
- supporto per un massimo di 192 utenti
- possibilità di notifica telefonica a 32 numeri di telefono
- memoria 6143 eventi
- grado di protezione Grado 3 secondo EN50131

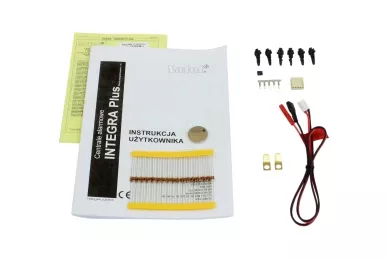

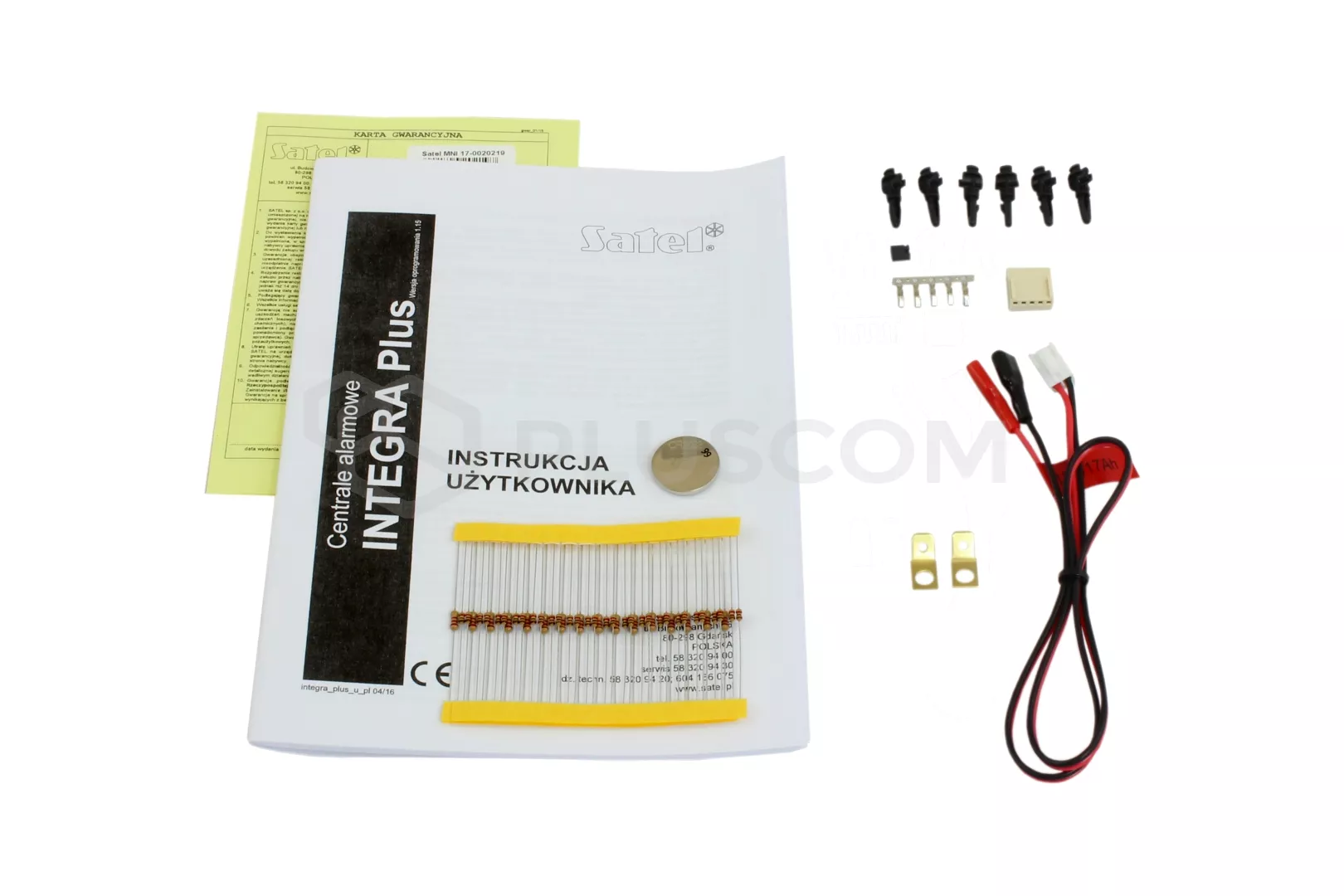

Componenti forniti:
- unità di controllo Integra 64 Plus
- batteria memoria di backup
- cavo per il collegamento della batteria
- CD con software e istruzioni
- resistenze e distanziatori per l'alloggiamento
- Garanzia 36 mesi
Satel Integra 64 Plus Pannello con 16-64 ingressi Grade 3

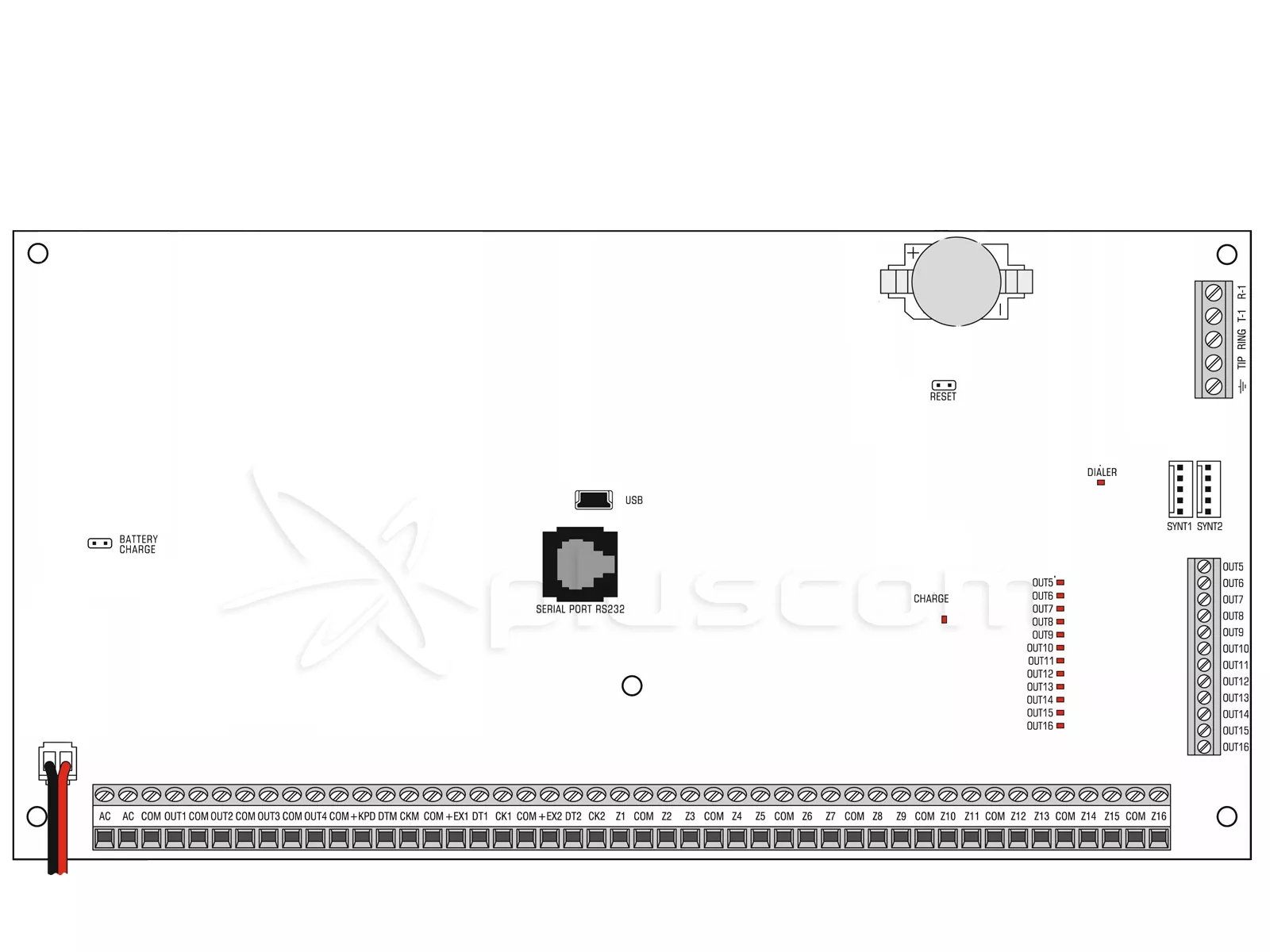

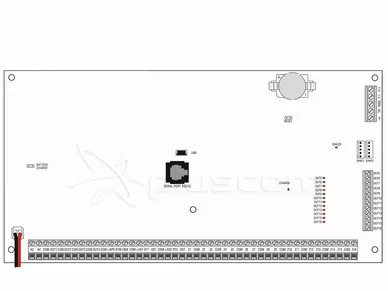

Leggenda:
AC, AC - connettori per l'alimentazione dal trasformatore (18V)
OUT1 - OUT4 - uscite ad alta corrente
COM, +KPD, DTM, CLK - bus tastiera
COM, +EX1, DT1, CK1 - primo bus dei moduli di espansione (expander)
COM, +EX2, DT2, CK2 - secondo bus dei moduli di espansione (espansori)
AUX - uscita di alimentazione supplementare
Z1 - Z16 - ingressi
OUT5 - OUT16 - uscite a bassa corrente (OC)
SYNT1 - primo ingresso per i moduli di sintesi vocale e fonia
SYNT2 - secondo ingresso per moduli vocali e sintetizzatore vocale
PUNTA, ANELLO, T-1, R-1 - connettore per telefono e linea telefonica
Il menu del PBX è in polacco e in inglese
Componenti di accoppiamento consigliati (grado 3):
