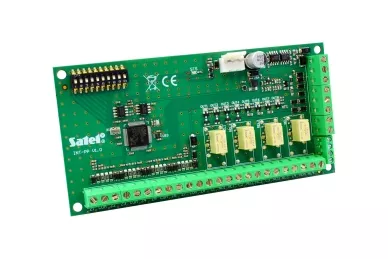

Satel INT-PP Sub-centrale

Espansore INT-PP (chiamato anche sottocentrale) consente di espandere il sistema di allarme con ingressi e uscite supplementari. Collabora con le centrali di allarme INTEGRA e INTEGRA Plus.
Questo dispositivo sostituisce il modulo CA-64 PP

Caratteristiche

• 8 ingressi cablati programmabili:
  • supporto per rilevatori di tipo NO e NC, nonché per rilevatori di tapparelle e vibrazioni,

  • supporto per la configurazione EOL, 2EOL e 3EOL (3EOL in caso di collaborazione con le centrali INTEGRA Plus)
  • programmazione dei valori parametrici delle resistenze.

• Ingresso aggiuntivo per tamper di tipo NC.
• 8 uscite a filo programmabili:
  • 4 uscite a relè;
  • 4 uscite di tipo OC.
• Può essere integrato con un alimentatore dedicato.

• Possibilità di collegamento al bus RS-485.

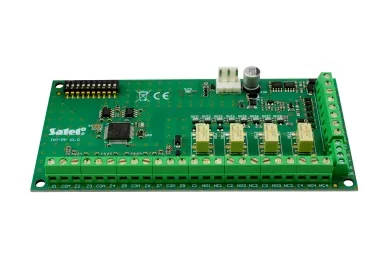

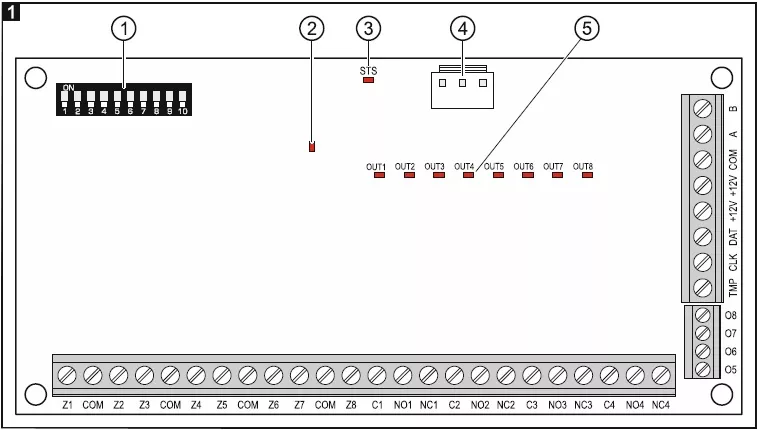

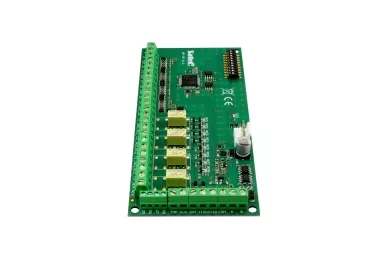

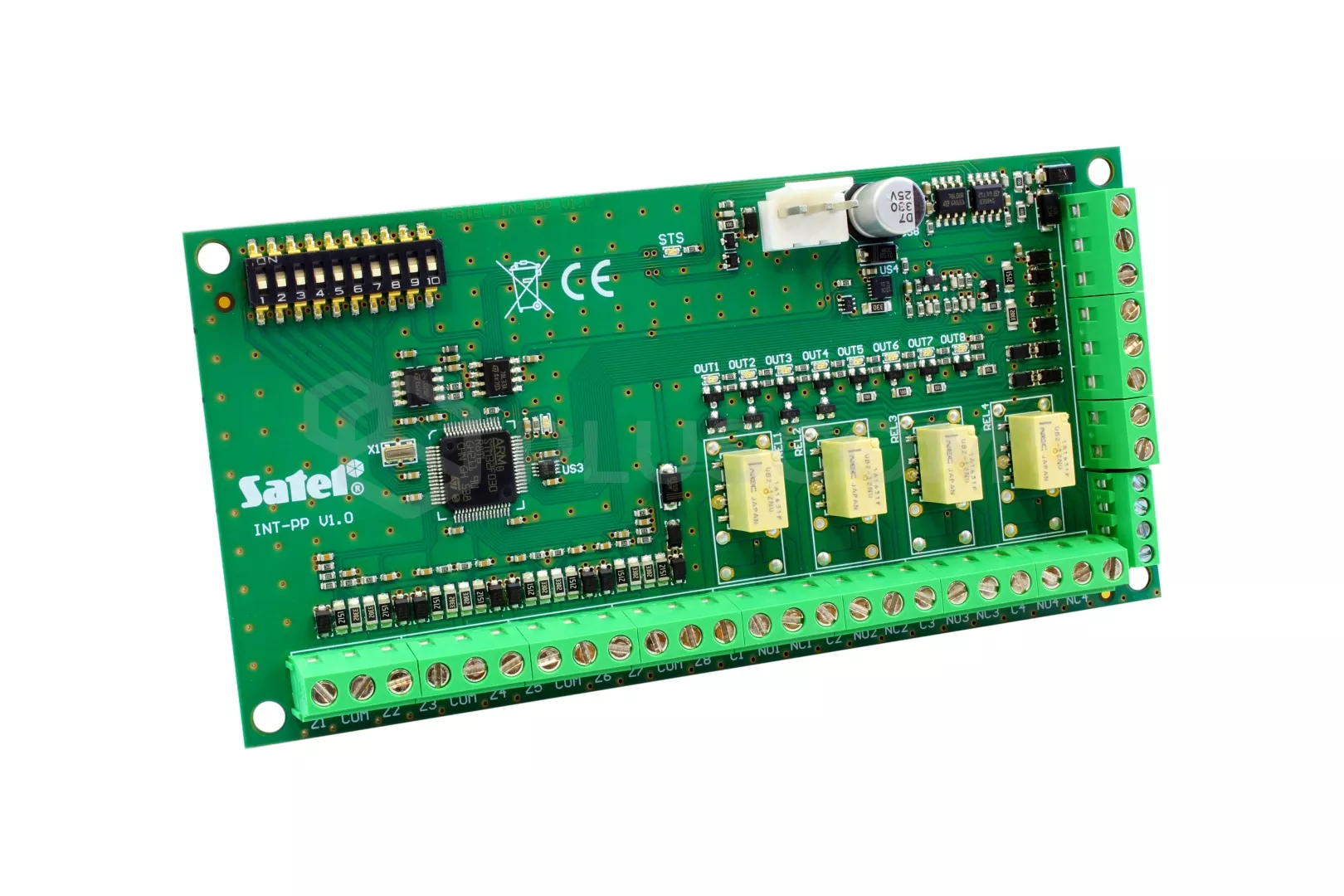

Spiegazione della figura:

1. Gruppo di interruttori DIP.
2. LED che indica lo stato di comunicazione con il pannello di controllo:

• acceso - nessuna comunicazione con il pannello di controllo,
• lampeggia - la comunicazione con il pannello di controllo funziona correttamente.

3.STS LED che indica lo stato dell'alimentatore collegato al connettore:

• acceso - l'alimentatore funziona correttamente,
• lampeggia - l'alimentatore segnala un guasto.

4. connettore per il collegamento di un alimentatore dedicato.
5. LED che indicano lo stato delle uscite:

• non acceso - uscita non attiva,
• acceso - uscita attiva.

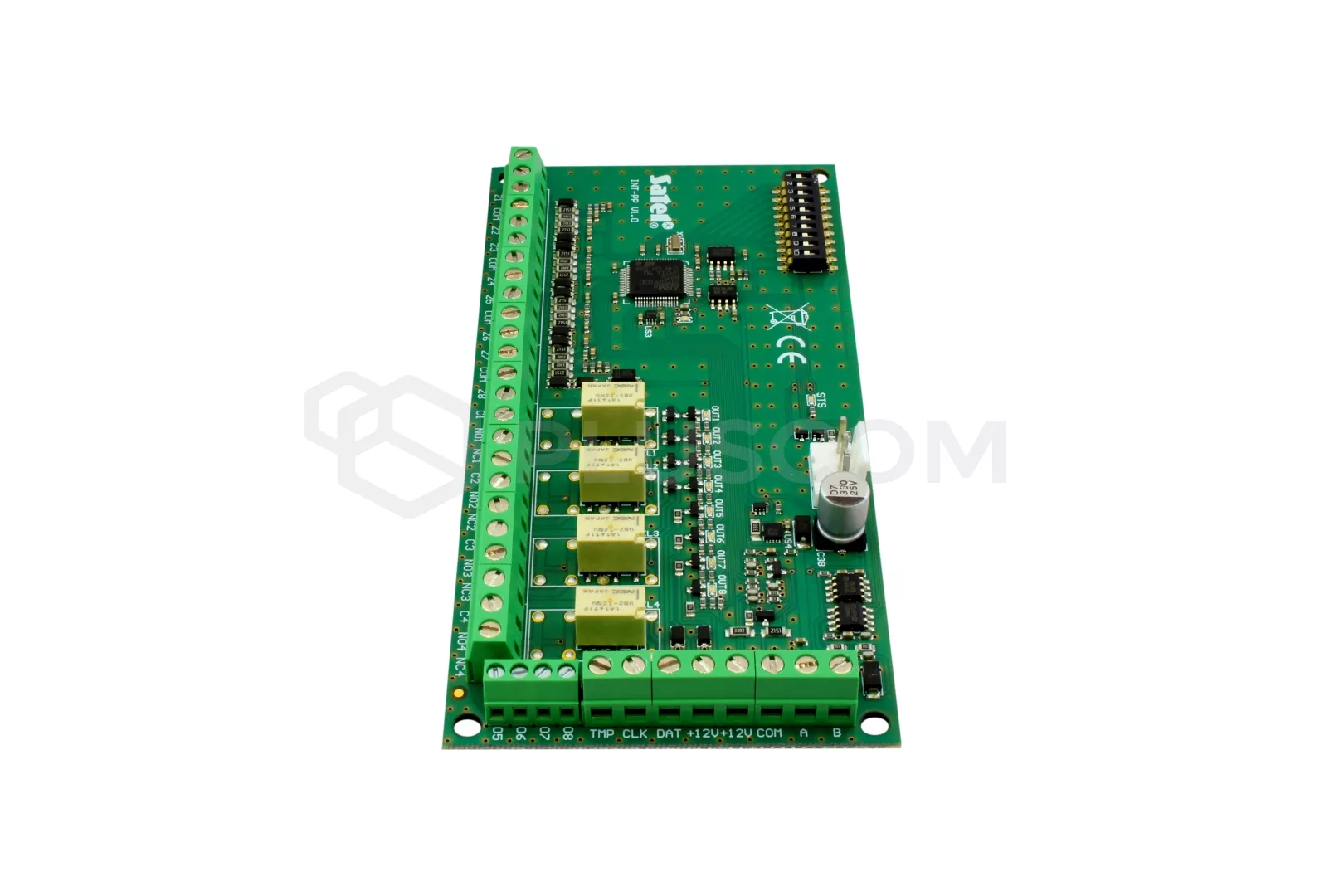

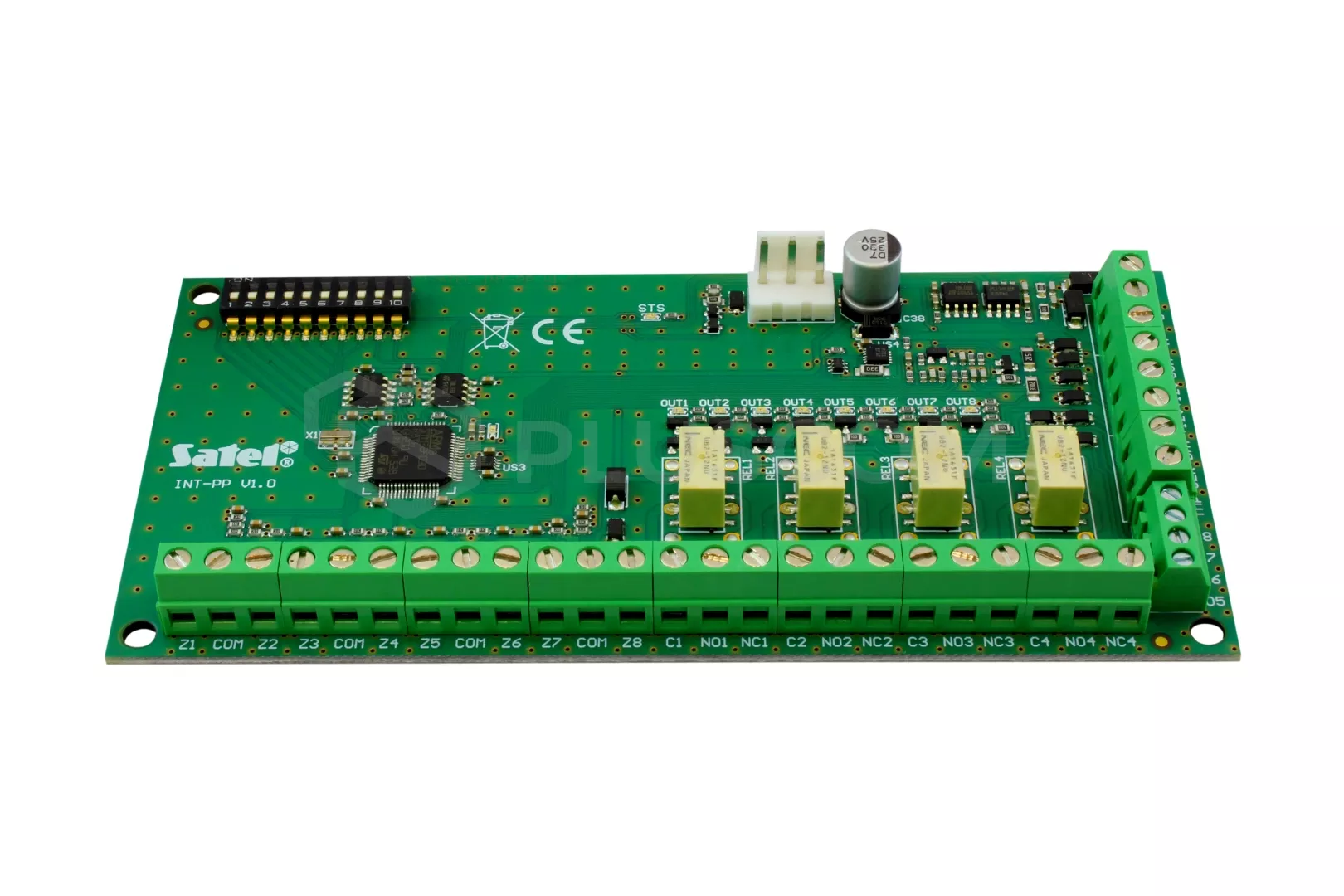

Descrizione dei terminali:

• Z1...Z8 - Ingressi;
• COM - terra;
• C1...C4 - terminali comuni dei relè;
• NO1...NO4 - terminali normalmente aperti dei relè;
• NC1...NC4 - terminali normalmente chiusi dei relè;
• O5...O8 - Uscita di tipo OC.

• TMP - ingresso del circuito di manomissione (NC) - se non utilizzato, deve essere cortocircuitato a terra;
• CLK - orologio;
• DAT - dati;
• +12V - uscita di potenza;
• A, B - Bus RS-485.
