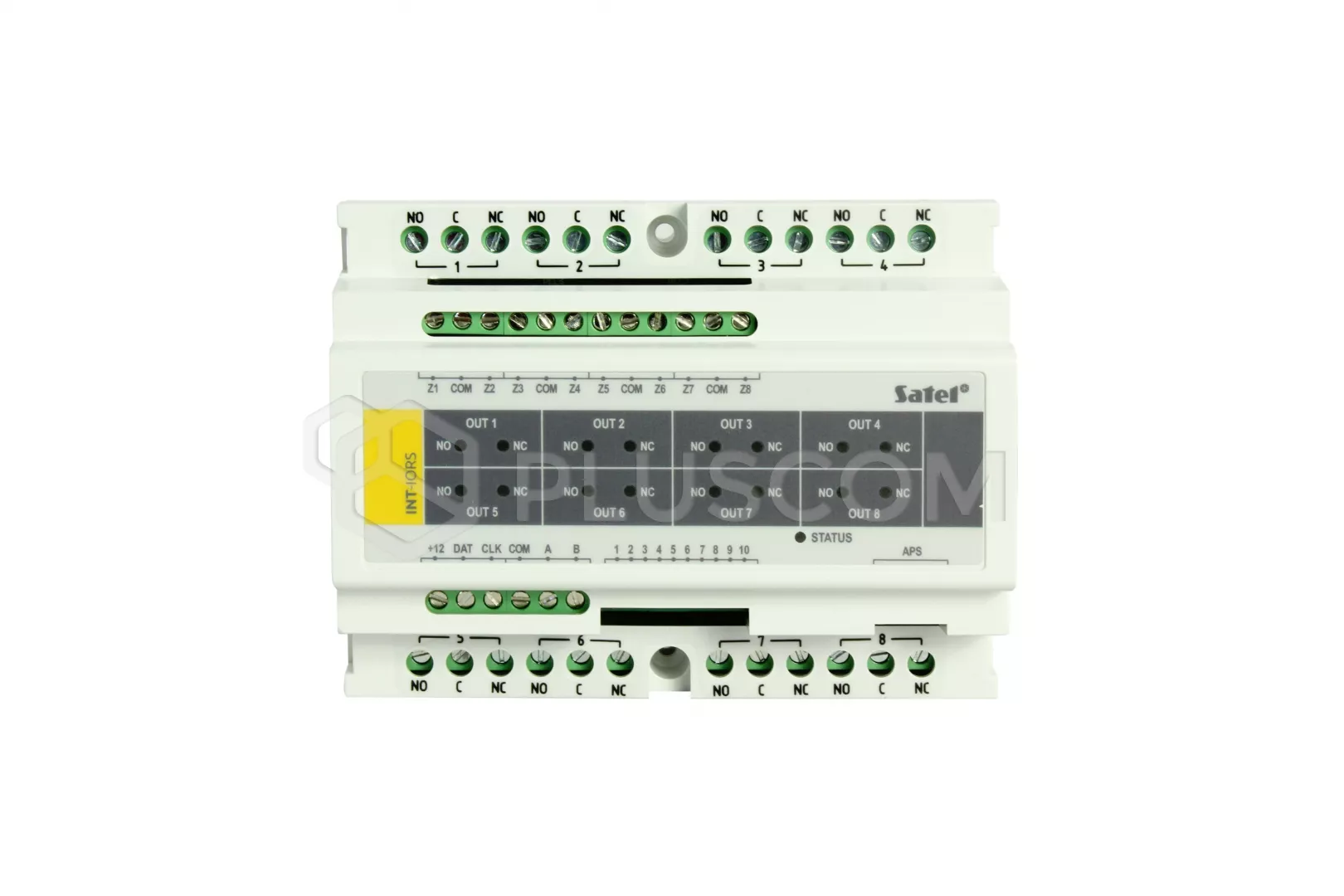

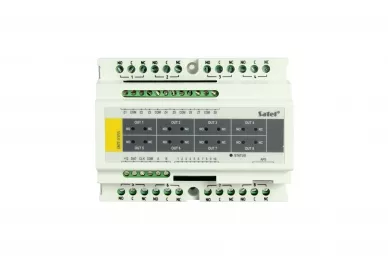

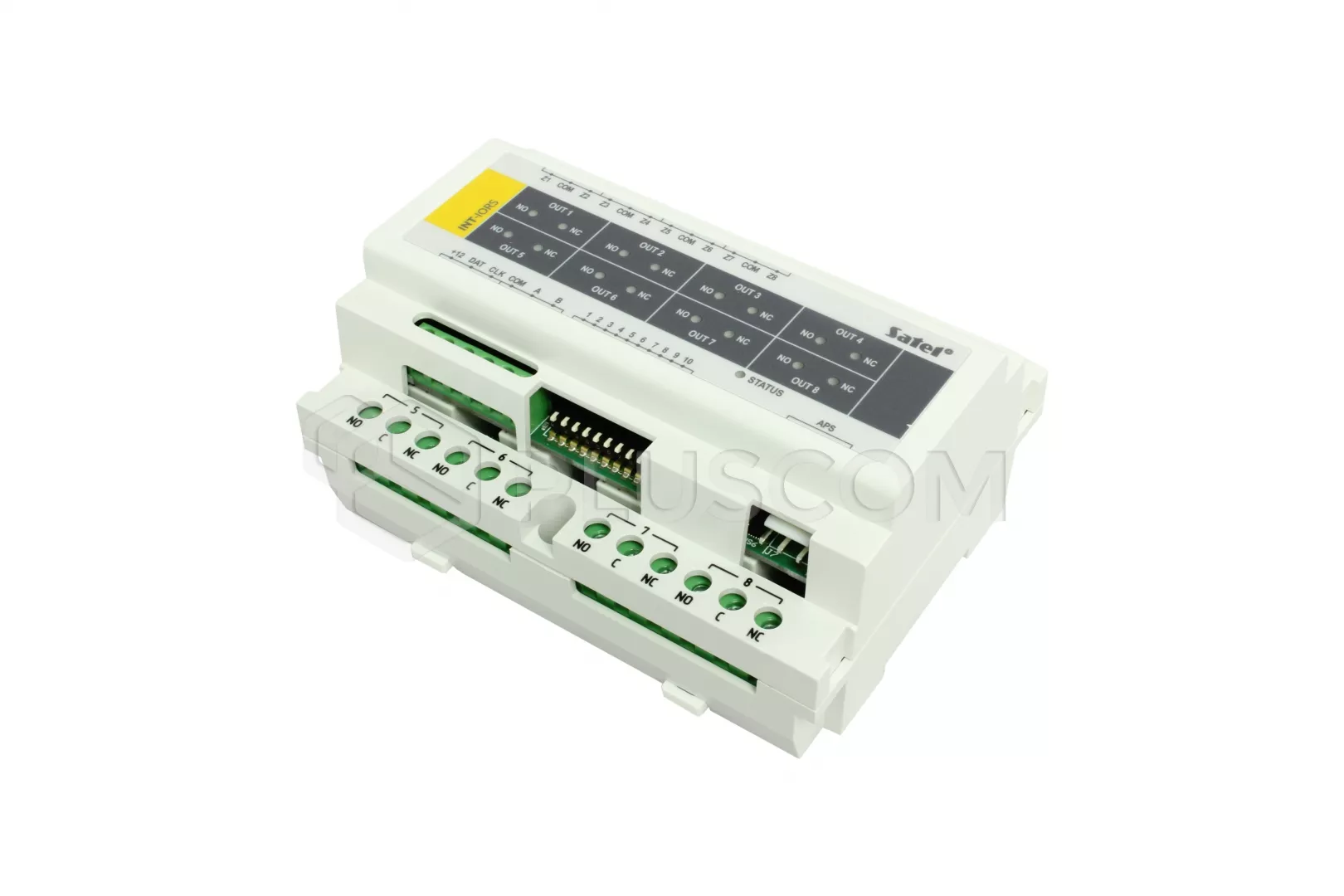

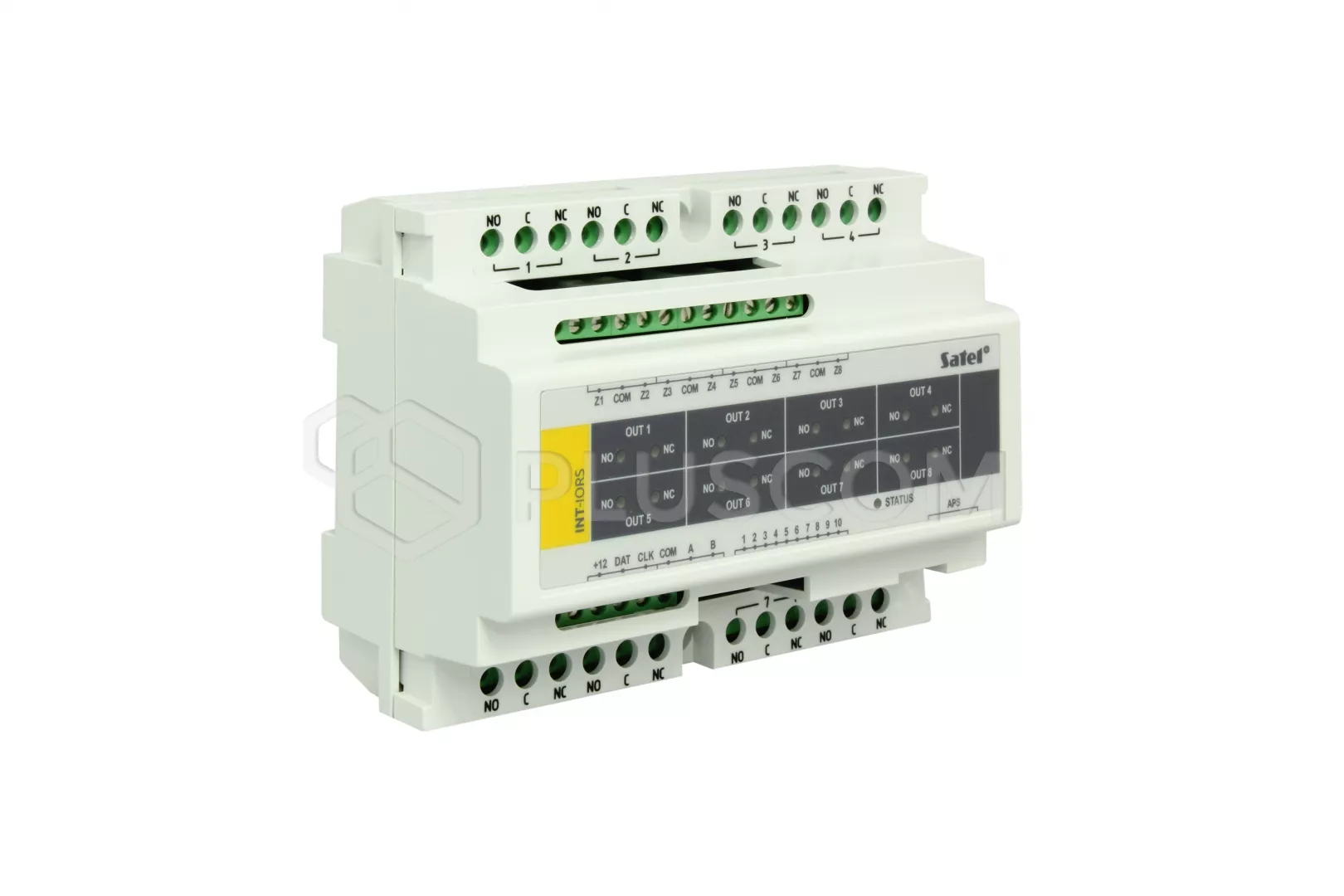

Satel INT-IORS Expander 8 ingressi e 8 uscite a relè. per guida DIN
Espansore di ingressi e uscite INT-IORS sono dedicati alla cooperazione con le centrali di allarme INTEGRA e CA-64.
Permettono di espandere il sistema di allarme con 8 uscite e 8 zone.
I moduli sono adatti al montaggio su una guida DIN da 35 mm, il che semplifica il processo di installazione e facilita l'integrazione con altri sistemi di automazione.
Le uscite di espansione sono del tipo a relè.
Consentono il controllo di dispositivi elettrici alimentati a 230 V CA. Possono essere programmate individualmente, analogamente alle uscite della scheda principale del pannello di controllo con cui gli espansori collaborano.
Le zone di espansione INT-IORS possono essere collegate a rivelatori o a dispositivi di controllo di tipo NA e NC.
Le zone possono funzionare in configurazione EOL (circuito chiuso con una resistenza da 2,2 kΩ) e 2EOL (circuito chiuso con due resistenze da 1,1 kΩ). Possono essere programmati individualmente, analogamente agli ingressi della scheda principale del pannello di controllo con cui l'espansore collabora. I dispositivi sono alimentati a 12 V CC (±15%).
Montaggio
Il modulo deve essere alimentato con una tensione continua di +12 V (±15%).
Disattivare l'alimentazione del sistema di allarme prima di collegare il modulo.
Prima di collegare i circuiti a 230 V CA, disinserire la tensione in questi circuiti.
Evitare di far passare i cavi di segnale in parallelo ai cavi di alimentazione a 230 V CA, nelle loro immediate vicinanze.
