Satel INT-E Espansore a 8 ingressi

Satel INT-E Espansore a 8 zone

Caratteristiche

• 8 ingressi programmabili:
  • supporto per rilevatori di tipo NO e NC, nonché per rilevatori di tapparelle e vibrazioni;
  • supporto per la configurazione EOL, 2EOL e 3EOL (3EOL in caso di collaborazione con le centrali INTEGRA Plus).
• Valore programmabile delle resistenze parametriche.
• Ingresso aggiuntivo per tamper di tipo NC.
• Possibilità di integrazione con un alimentatore dedicato
• Possibilità di collegamento a un bus


Satel INT-E Espansore a 8 ingressi

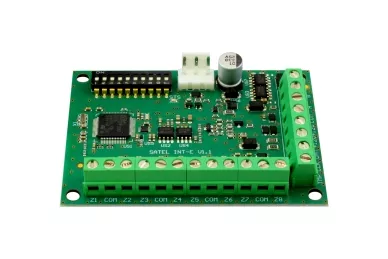

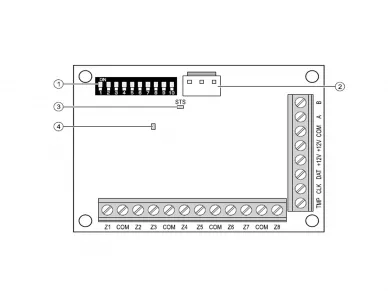

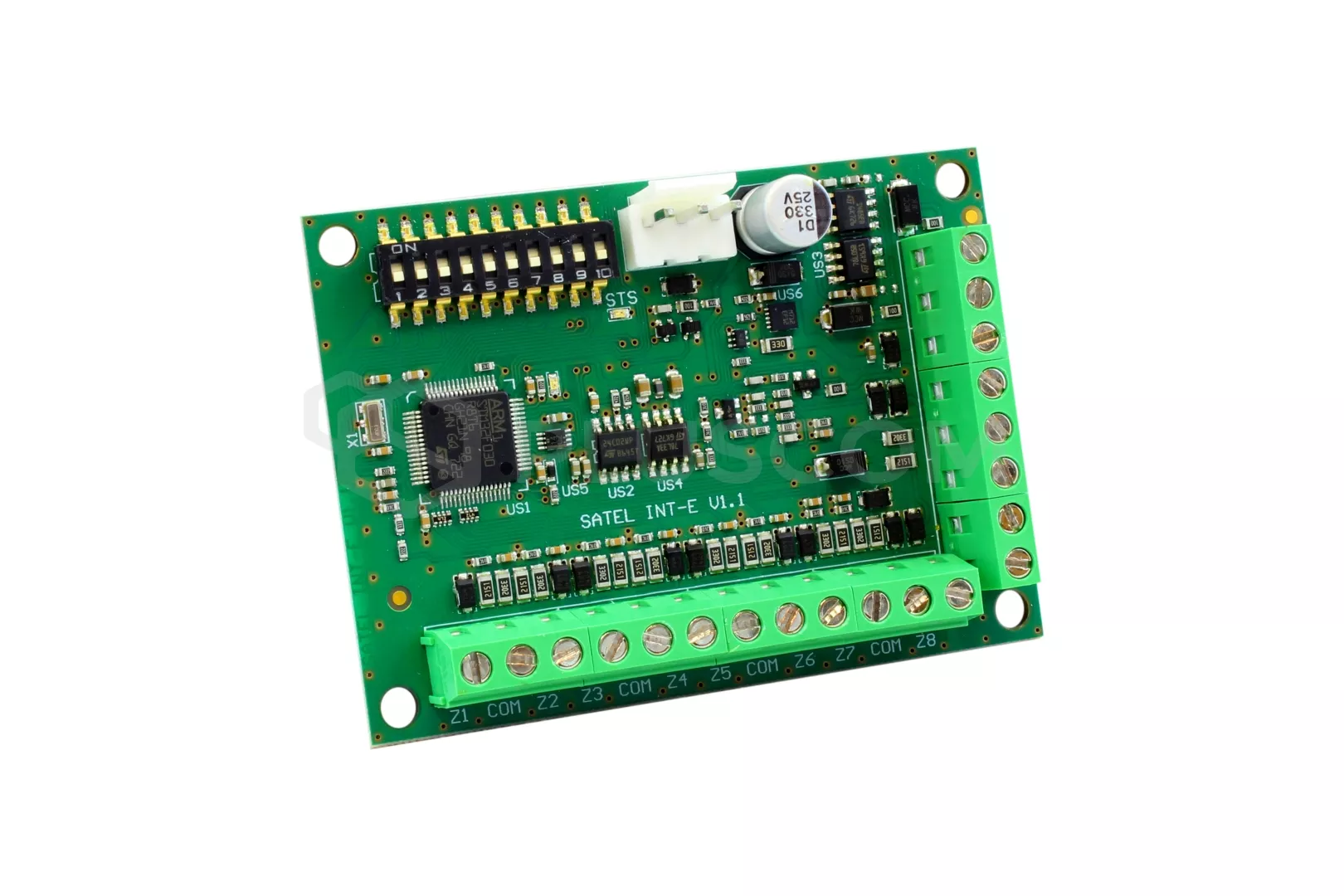

1. Gruppo di interruttori DIP.
2. connettore per il collegamento di un alimentatore dedicato. Quando è collegato al connettore
   l'alimentatore è collegato, l'espansore viene identificato come un espansore con alimentatore.
3. Il LED STS indica lo stato dell'alimentatore collegato al connettore:

   • acceso - l'alimentatore funziona correttamente,
   • lampeggiante - l'alimentatore segnala un guasto.
4. il diodo indica la comunicazione con il pannello di controllo:

   • acceso - nessuna comunicazione con il pannello di controllo,
   • lampeggia - la comunicazione con il pannello di controllo funziona correttamente.

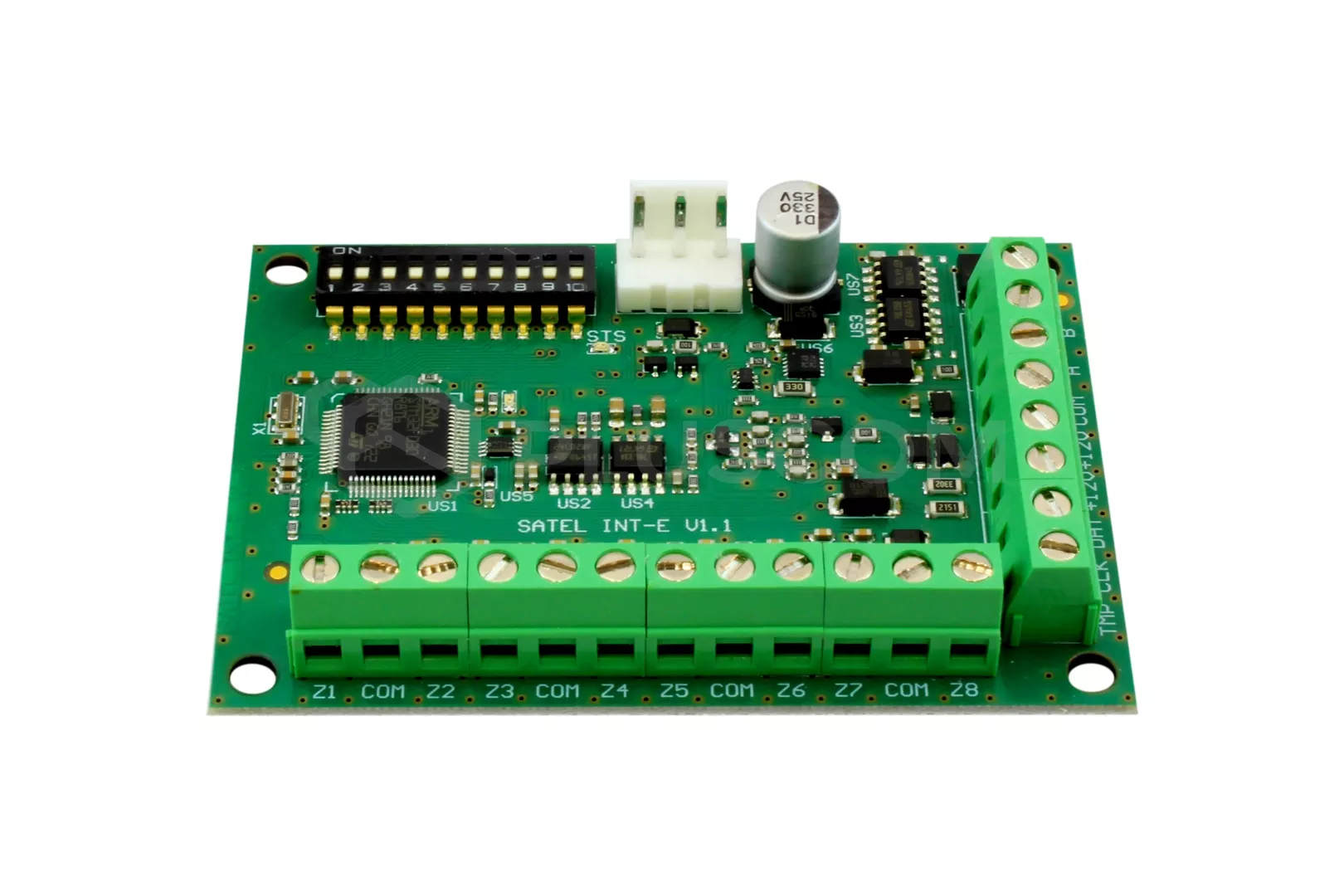

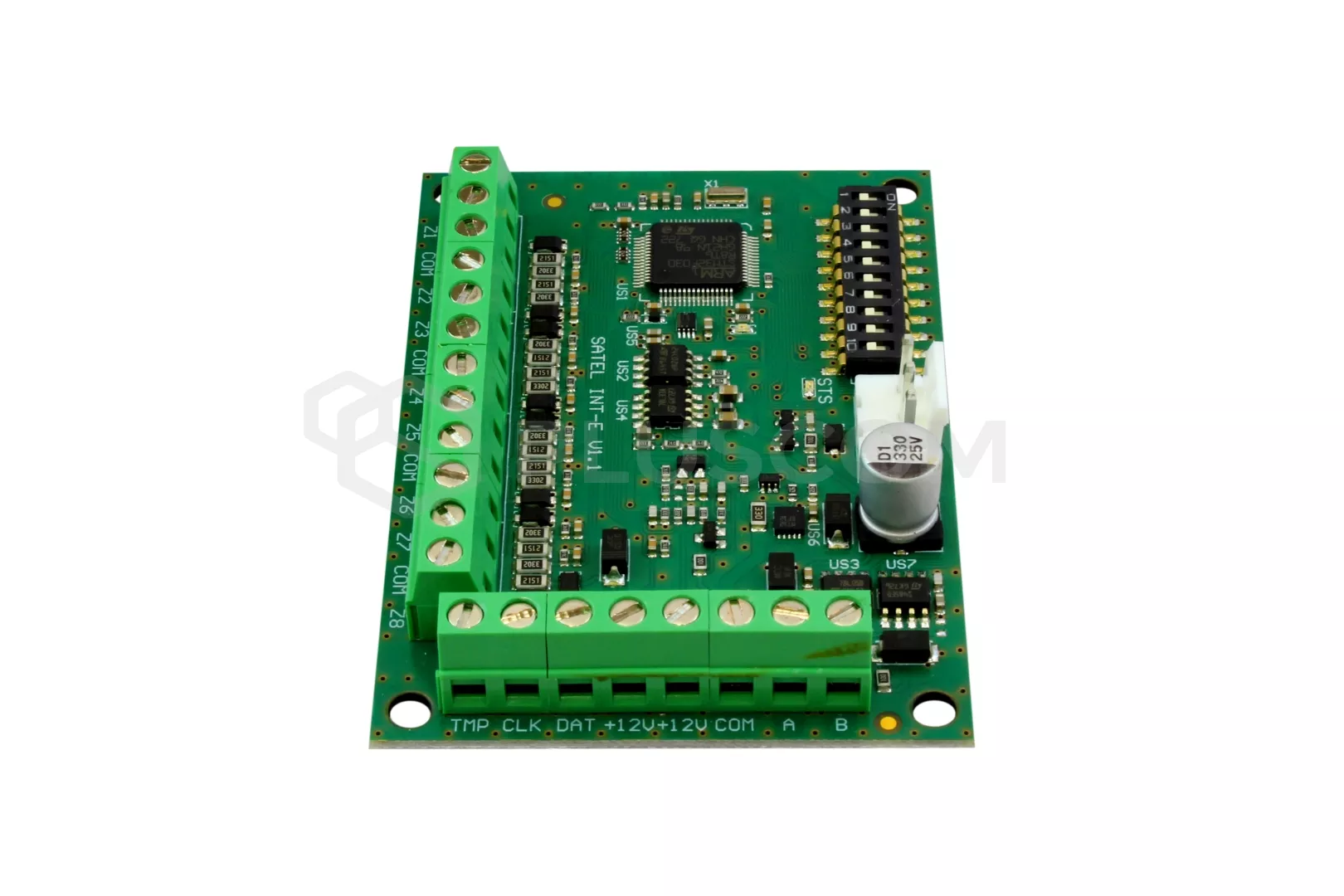

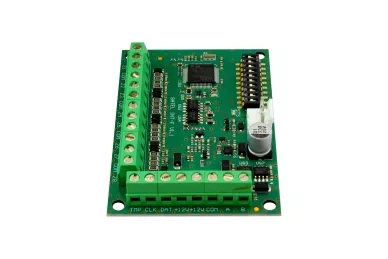

Descrizione dei terminali:

• Z1...Z8 - ingressi.
• COM - terra.
• TMP - ingresso del circuito di manomissione del modulo (NC) - se non utilizzato, deve essere cortocircuitato a terra.
• CLK - orologio.
• DTA - dati.
• +12V - ingresso di alimentazione dell'espansore/uscita di alimentazione del rilevatore.
• A, B - Bus RS-485


Montaggio

L'expander è progettato per essere installato in ambienti chiusi con umidità normale.
