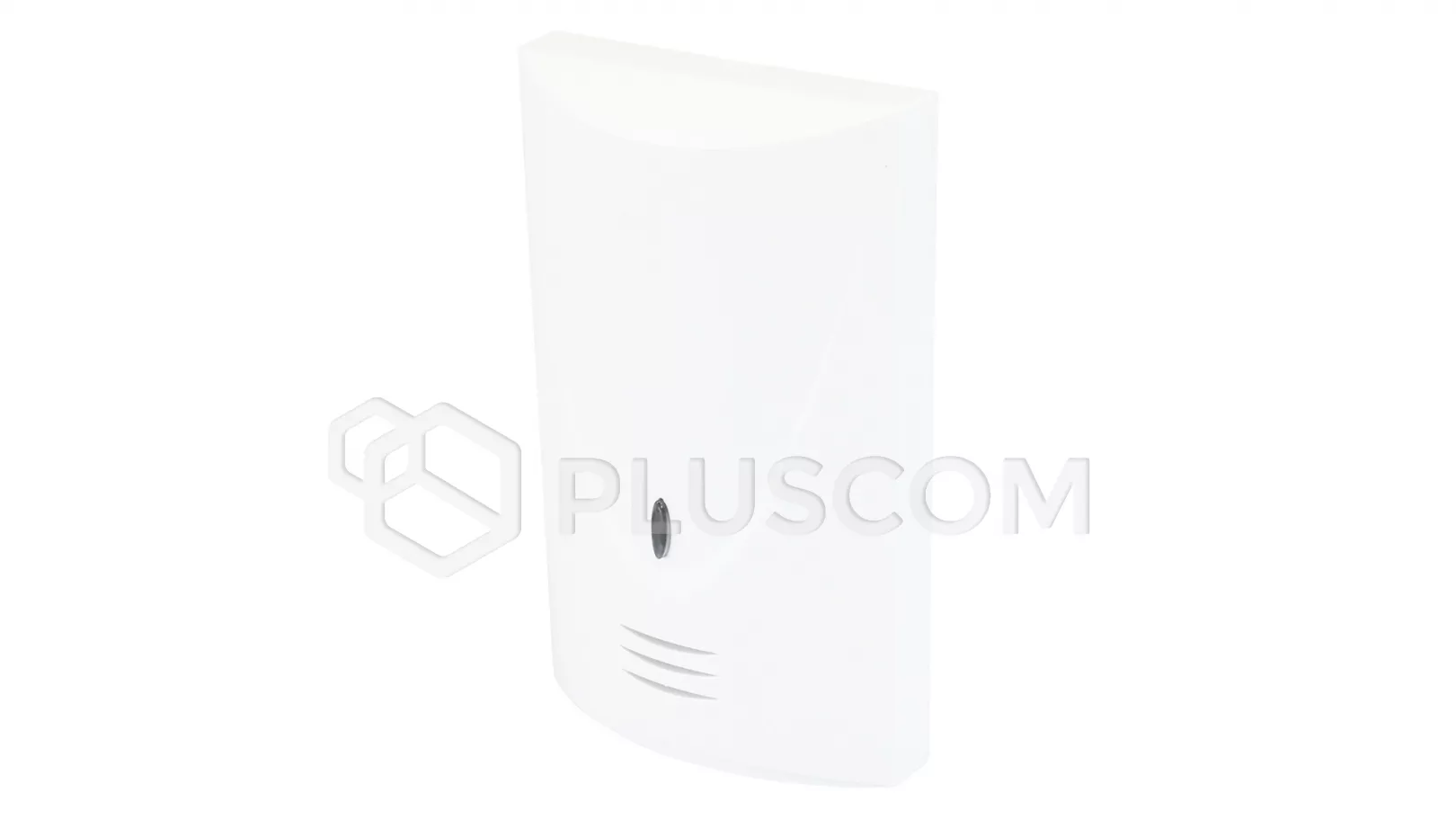

Satel INDIGO Rilevatore acustico digitale di rottura del vetro

Rilevatore digitale di rottura vetri INDIGO è progettato per essere utilizzato nei sistemi di segnalazione di effrazione e rapina. Può essere può essere utilizzato per il rilevamento della rottura di vetri normali, temprati e stratificati. La rottura del vetro viene segnalata quando viene registrato un segnale a bassa frequenza (suono di impatto), seguito da un segnale ad alta frequenza (suono di rottura del vetro). Il canale ad alta frequenza viene analizzato per 4 secondi dal momento in cui viene ricevuta l'onda sonora a bassa frequenza indotta dall'impatto.

Il rilevatore monitora la tensione di alimentazione. In caso di caduta della tensione al di sotto di 9 V (±5%) per più di 2 secondi, segnala il guasto attivando il relè di allarme e accendendo il LED in modo continuo. Il ripristino della tensione a un minimo di 9 V (±5%) disattiva la segnalazione di guasto.

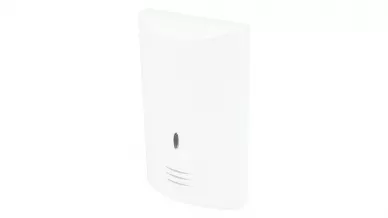

Satel INDIGO Rilevatore acustico digitale di rottura del vetro

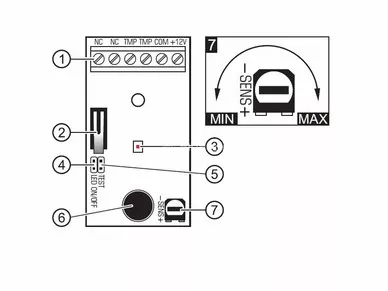

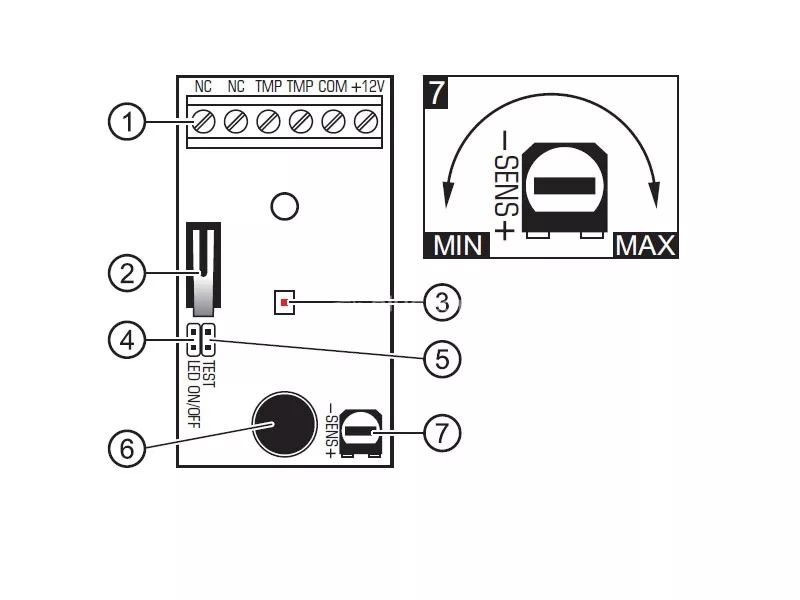

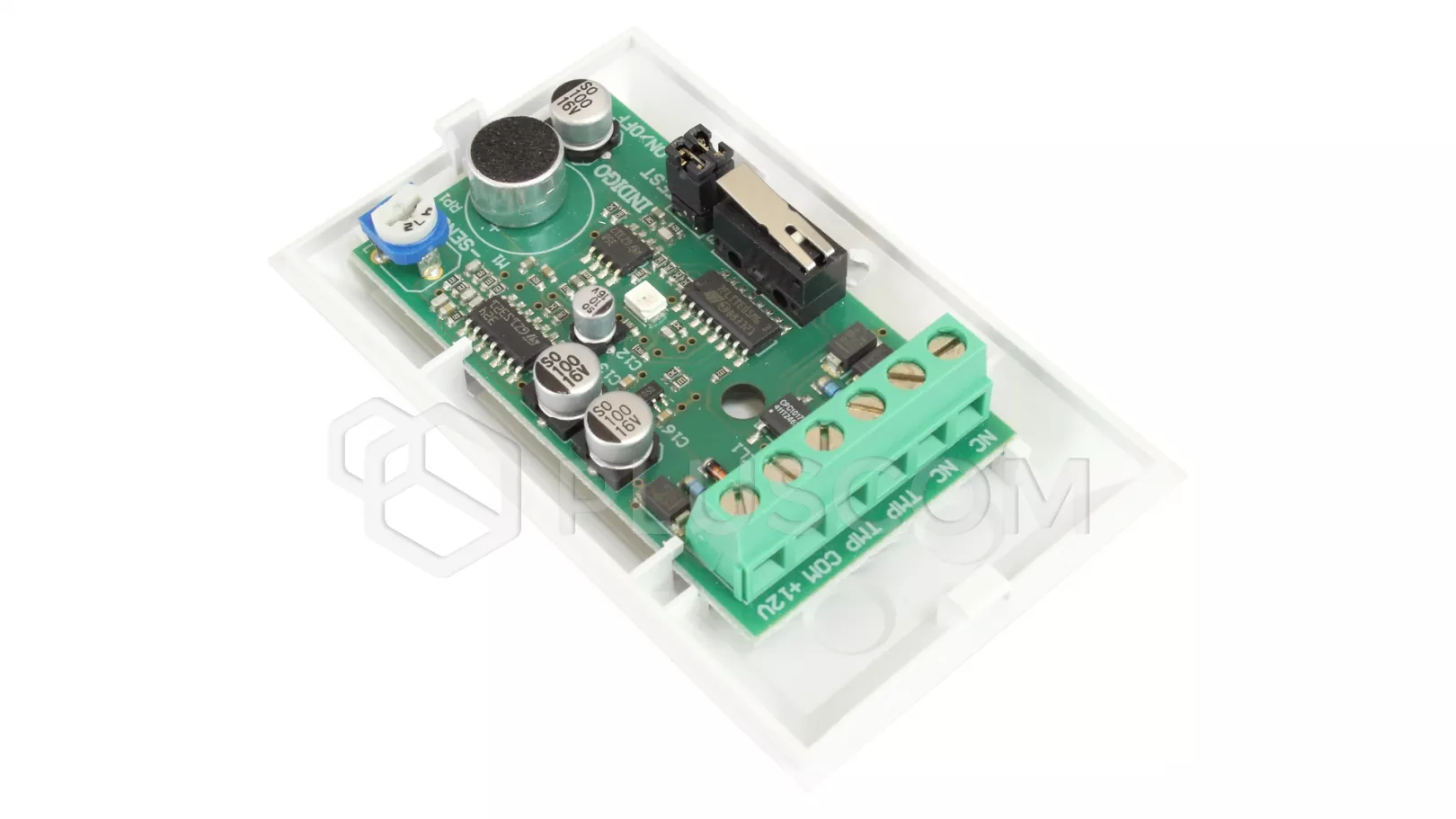

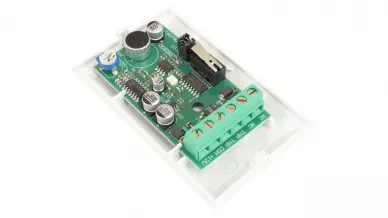

Spiegazione della figura:

1. terminali:
   • NC - relè (NC)
   • TMP - contatto antimanomissione (NC)
   • COM - terra
   • +12V - ingresso alimentazione
2. contatto antimanomissione.
3. LED rosso indicante:
   • registrazione di un suono a bassa frequenza (breve lampeggio)
   • rottura di un vetro (si accende per 2 secondi)
4. accensione/spegnimento dei LED per la segnalazione. La segnalazione è attiva quando i pin sono in cortocircuito.
5. pin per attivare/disattivare la modalità di test. In modalità test, il rilevatore analizza solo il canale ad alta frequenza e, dopo aver registrato un suono corrispondente, informa che il vetro è stato rotto. La modalità di test è attivata quando i pin sono aperti. Per testare il rilevatore si consiglia di utilizzare l'INDIGO TESTER.
6. microfono
7. potenziometro per regolare la sensibilità del canale ad alta frequenza.

Montaggio

Il rilevatore è adatto all'installazione in ambienti interni. Deve essere montato direttamente sulla parete in modo che il vetro protetto si trovi all'interno dell'area di funzionamento del rilevatore.

Si prega di notare che non è possibile utilizzare tende, tendaggi, rivestimenti morbidi per mobili, piastrelle acustiche, ecc. Tenere presente che tende, tendaggi, rivestimenti morbidi dei mobili, piastrelle acustiche, ecc. riducono la portata del rilevatore.

1. Aprire la custodia e rimuovere la scheda elettronica.
2. Realizzare nel pannello posteriore dell'alloggiamento i gommini adatti per le viti e i cavi.
3. Far passare il cavo attraverso l'apertura realizzata.
4. Fissare il pannello posteriore dell'involucro alla parete.
5. Fissare la scheda elettronica.
6. Collegare i fili ai terminali appropriati.
7. Utilizzando i ponticelli e il potenziometro, configurare il rilevatore.
8. Chiudere l'alloggiamento. Il rilevatore è pronto per il funzionamento.

Per testare il rilevatore si consiglia di:

Satel TESTER INDIGO Tester per la rilevazione della rottura del vetro
