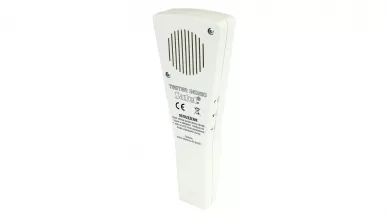

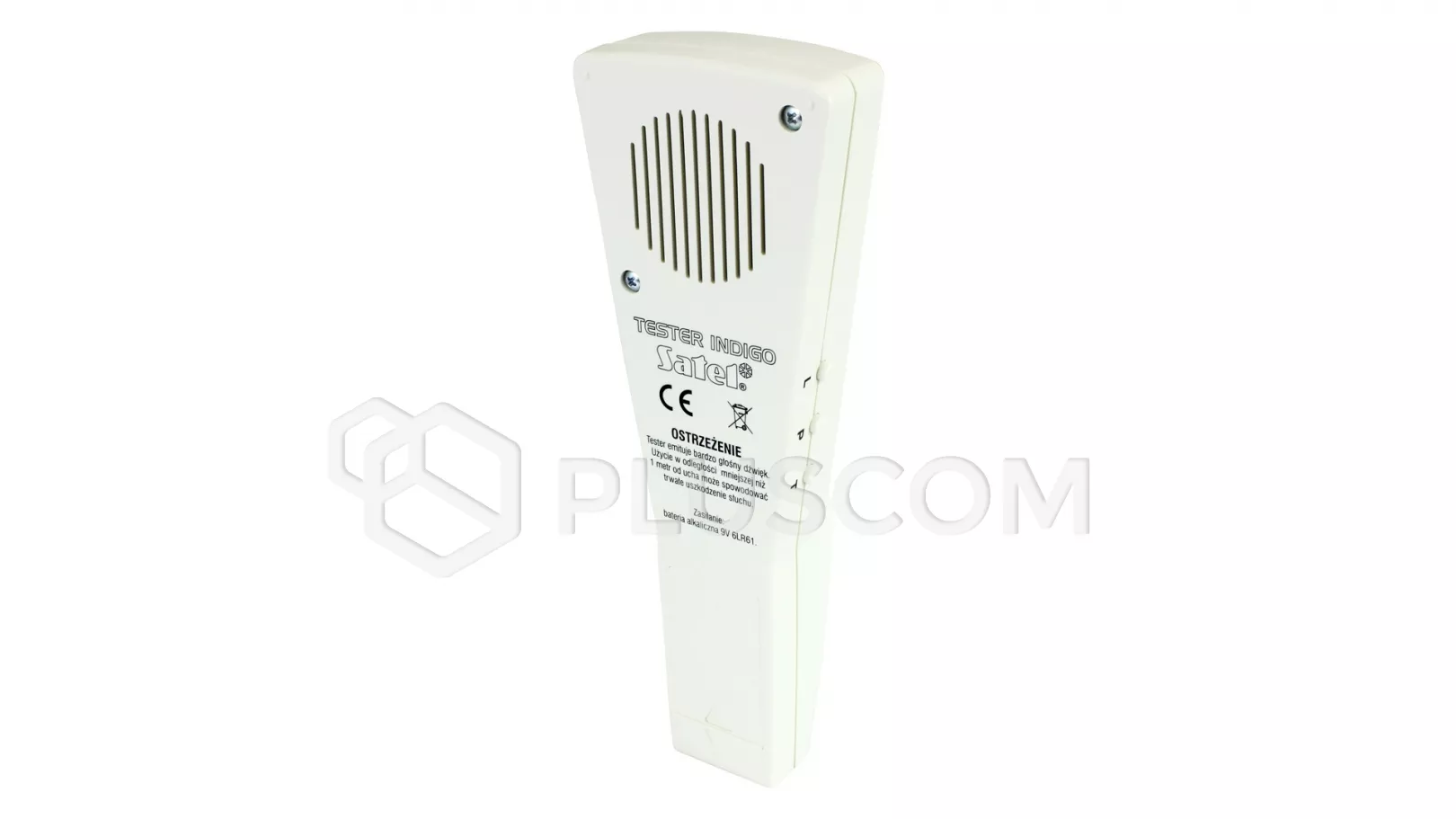

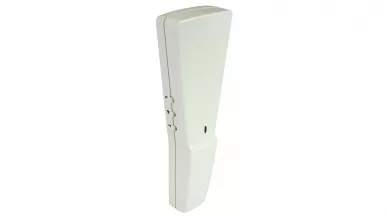

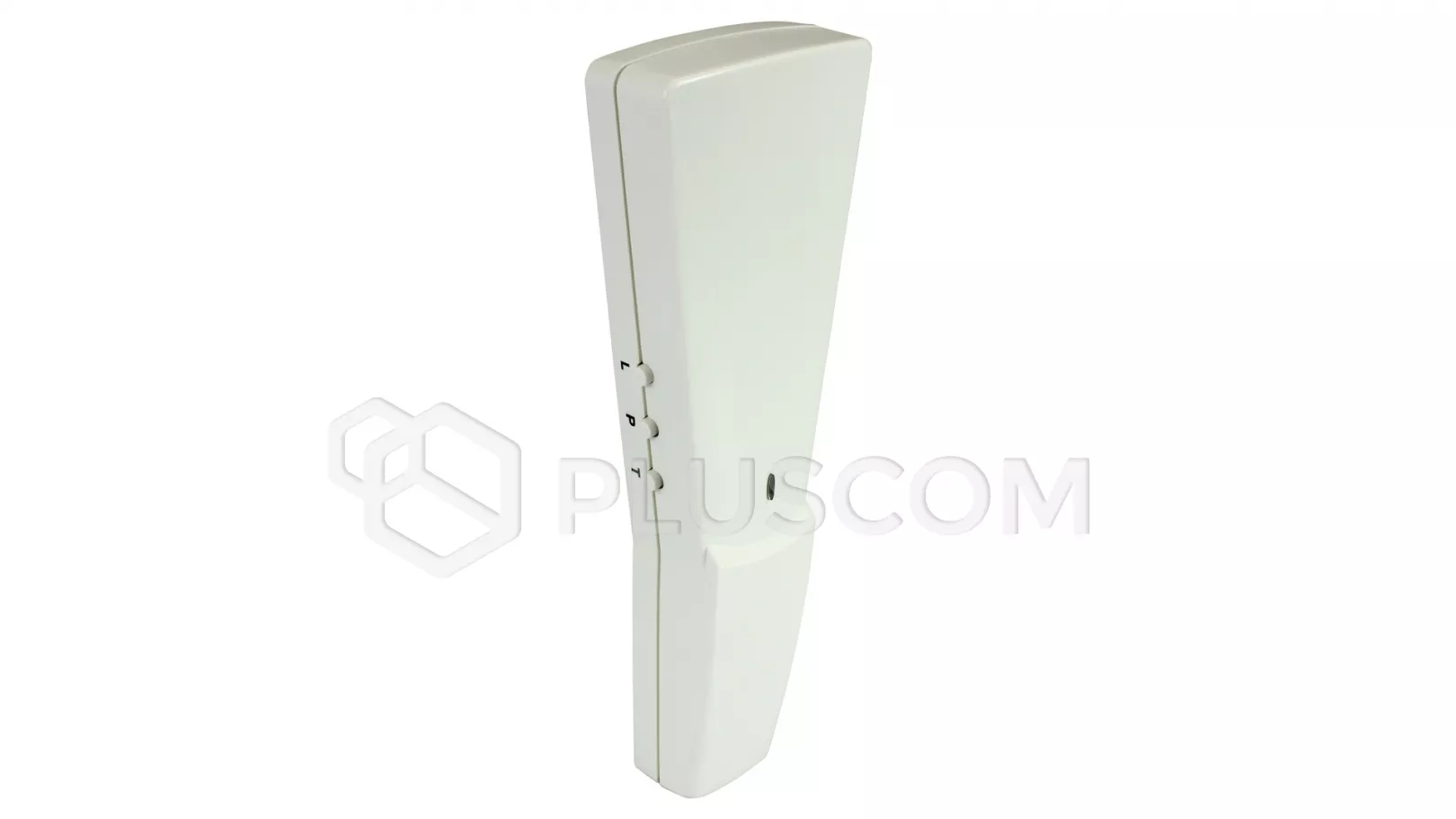

Satel TESTER INDIGO Tester per la rilevazione della rottura del vetro

TESTER INDIGO imita il suono del vetro che si rompe per verificare la correttezza della rilevazione dei rilevatori digitali di rottura vetri INDIGO. Il dispositivo può emettere il suono della rottura di un vetro normale, stratificato o temprato. Il tester è protetto contro l'attivazione accidentale.

Satel TESTER INDIGO Tester per la rilevazione della rottura del vetro

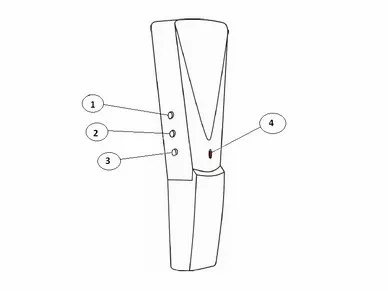

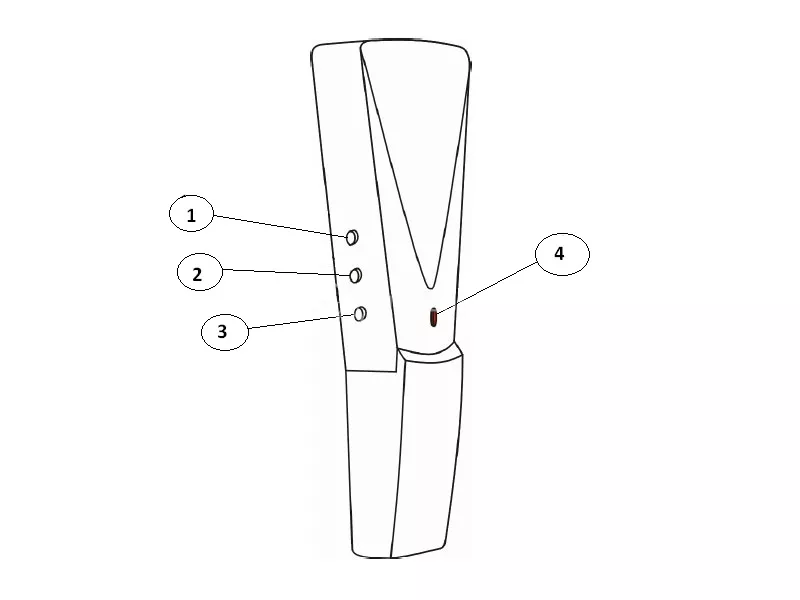

Descrizione in figura:

1. pulsante di generazione del suono in vetro stratificato
2. pulsante di generazione del suono per vetro ordinario
3. pulsante che produce il suono del vetro temprato
4. spia di batteria scarica - si accende quando si premono i pulsanti di generazione del suono se la batteria è scarica

Per iniziare a lavorare con il tester è necessario:

1. Premere uno dei pulsanti per circa 2,5 secondi - durante questo tempo il LED lampeggia rapidamente. Dopo questo tempo, verrà generato il suono della rottura del vetro.
2. Le pressioni successive di qualsiasi pulsante generano immediatamente il suono. Un LED acceso durante la generazione del suono indica una batteria scarica. Per ottenere risultati corretti, sostituire la batteria con una nuova.
3. Il tester è pronto a generare immediatamente il suono per 20 secondi dopo l'ultima pressione del pulsante. Questo stato è indicato da brevi lampeggi del LED ogni 2,5 secondi. Se il LED ha smesso di lampeggiare, è necessario riavviare il tester secondo quanto indicato al punto 1.

Note:

• Il tester emette un suono molto forte, pertanto non deve essere utilizzato a una distanza inferiore a 1 metro dall'orecchio. L'intensità dell'onda sonora può causare danni permanenti all'udito.
• Per l'alimentazione dell'apparecchio utilizzare esclusivamente batterie alcaline 9V 6LR61.

Il rilevatore di rottura vetri INDIGO deve essere testato prima di essere cablato - è possibile utilizzare un'alimentazione temporanea (ad esempio una batteria) per alimentare il rilevatore. Per verificare che il rilevatore sia stato montato in una posizione che garantisca un campo di rilevamento ottimale, è necessario seguire la seguente procedura:

1. Attivare la modalità di test sul rilevatore, che genera un allarme quando viene registrato solo un segnale ad alta frequenza (rimuovere il ponticello dai pin J3 sulla scheda del rilevatore).
2. Posizionare il tester vicino alla finestra - preferibilmente nel punto più lontano dal rilevatore - e, premendo l'apposito pulsante, generare il suono caratteristico del tipo di vetro.
3. Se il rilevatore segnala un allarme, la sua posizione è corretta, ma si consiglia di ripetere il test più volte per essere sicuri.
4. Se il rilevatore non risponde ai suoni generati dal tester, regolare la sensibilità di rilevamento utilizzando il potenziometro sulla scheda del rilevatore e, se ciò non dovesse servire, cambiare la posizione di installazione del rilevatore.
5. Terminare la modalità di test sul rilevatore (mettere un ponticello sui pin J3).

Note:

• Durante il test, mantenere le condizioni di funzionamento del rilevatore, ossia l'alloggiamento del rilevatore deve essere chiuso e, se la finestra è coperta da tende o tapparelle, posizionare il tester dietro le tende o tapparelle tirate.
• In caso di ampie superfici vetrate, si consiglia di eseguire il test in diverse sezioni della finestra.
