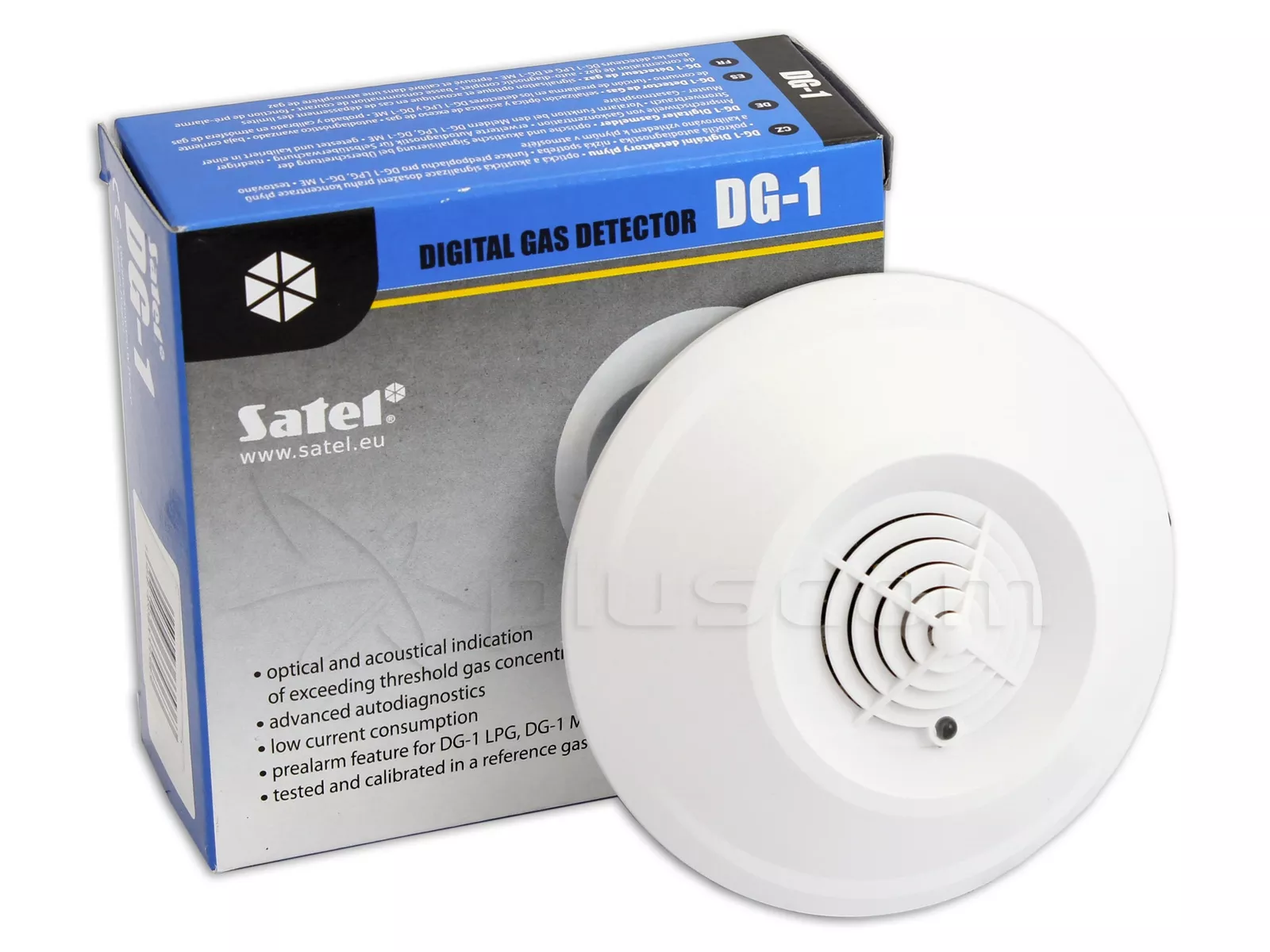

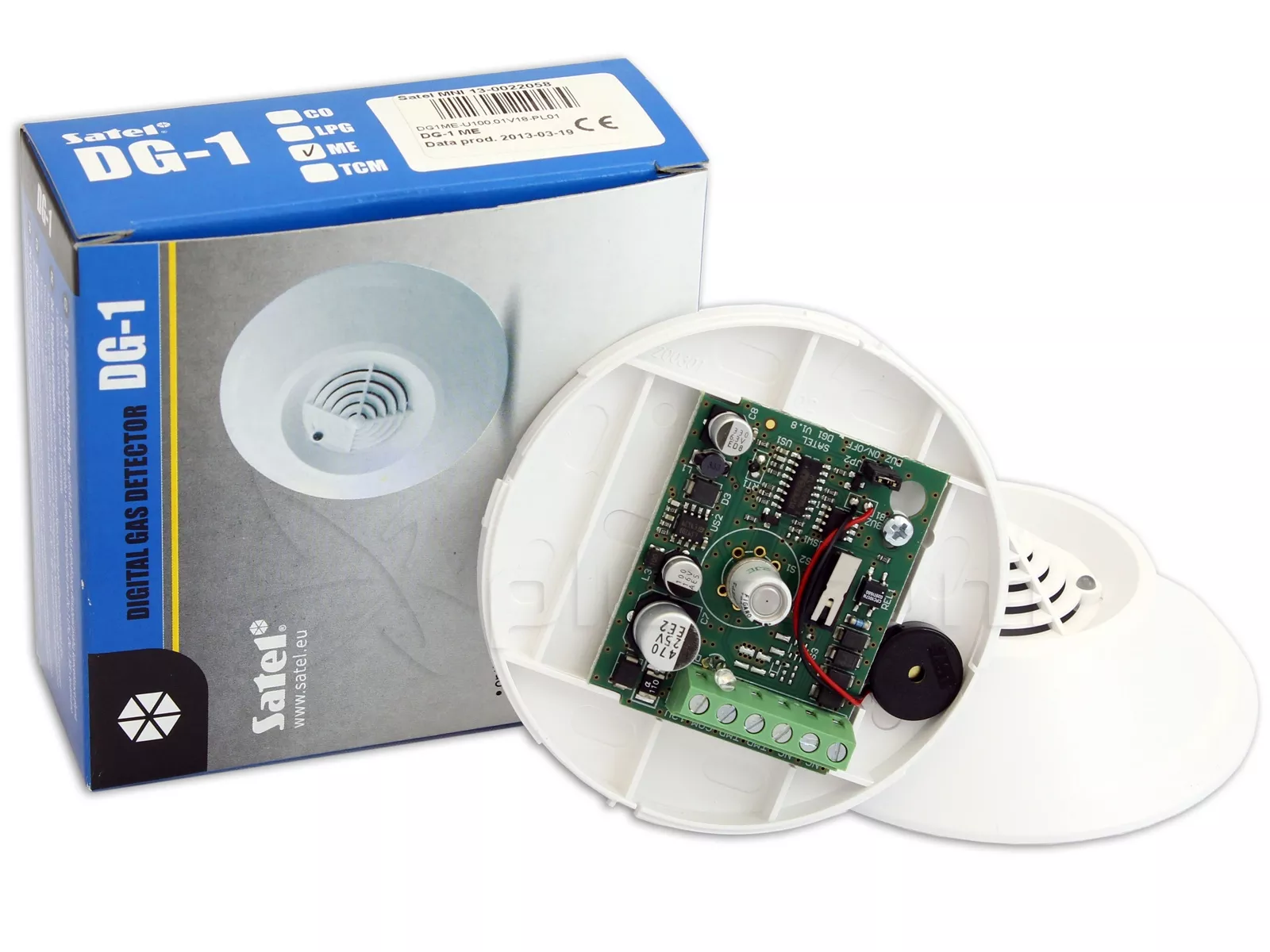

Satel DG-1 ME Rivelatore di gas naturale (metano)

Sensore Satel DG-1 ME può essere utilizzato nei sistemi di allarme o in altri sistemi per verificare che la concentrazione sia stata superata di gas naturale (metano). È dotato di compensazione digitale della temperatura che consente il funzionamento da -30°C a +55°C.

Sono indicati 2 livelli di concentrazione del gas:
1. Generazione di concentrazione preallarme - 10% del limite inferiore di esplosività
2. Concentrazione che genera allarme - 20% del limite inferiore di esplosività

Preallarme è indicato dal LED del sensore (giallo) e da brevi segnali acustici (segnale 0,25s, pausa 1,75s) per tutto il tempo in cui la concentrazione rimane al 10-20% del limite inferiore di esplosività. È possibile disattivare la segnalazione acustica rimuovendo il ponticello BUZ. Il preallarme non ha alcun effetto sul funzionamento dei contatti NC.

Allarme è indicato da un LED (giallo) e da un segnale acustico (segnale 1s, pausa 1s) e dall'apertura dei contatti NC in qualsiasi momento quando la concentrazione di gas è superiore al limite inferiore di esplosività del 20%. L'indicazione viene mantenuta anche per alcuni minuti dopo essere scesa al di sotto del limite di allarme.

Satel DG-1 ME Rivelatore di gas naturale (metano)

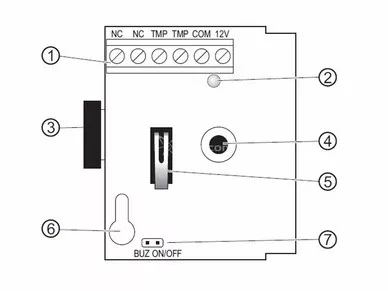

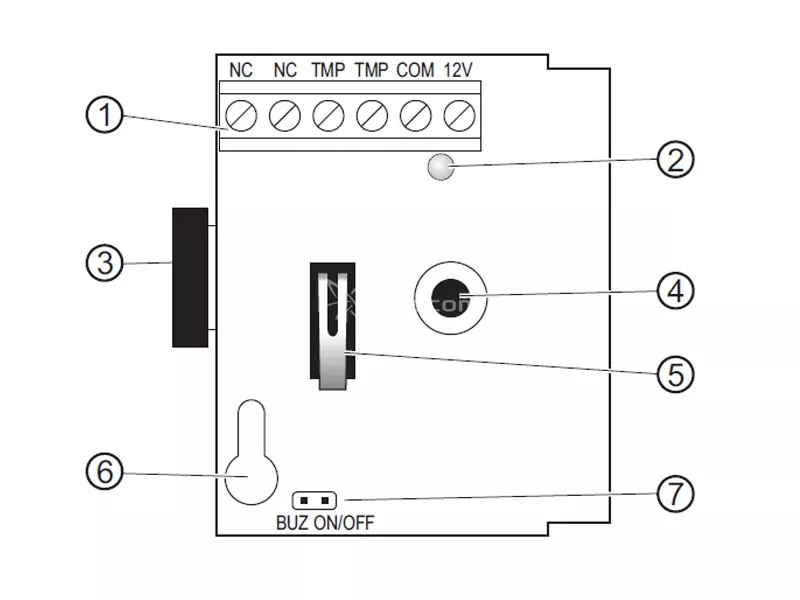

Legenda:

1. Connettori:
   • NC - Connettori di allarme (NC)
   • TMP - connettori del circuito di manomissione

   • COM - terra
   • 12V - alimentazione
2. LED (giallo) che indica allarme, preallarme e guasto.

3. Cicalino per indicare allarme, preallarme e guasto.
4. Rilevatore di gas.
5. Connettore del circuito di manomissione (apertura dell'involucro).
6. Foro di montaggio dell'elettronica nella custodia

7. BUZ - Perni per l'attivazione e la disattivazione della segnalazione acustica tramite il cicalino.


Una caduta della tensione di alimentazione al di sotto di 9V +/- 5% o un malfunzionamento del sensore di gas (autotest) viene segnalato come guasto. È indicato da un LED e da un segnale acustico (segnalazione 0,25s, pausa 0,25s) e dall'apertura dei contatti NC.

Installazione del sensore Satel DG-1 ME

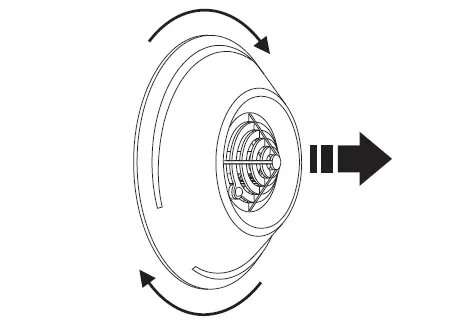

1. Aprire l'alloggiamento:


   Satel DG-1 ME Rivelatore di gas naturale (metano)

2. Rimuovere l'elettronica

3. Praticare un foro e far passare il cavo

4. Avvitare il retro dell'alloggiamento alla parete
5. Installare l'elettronica

6. Avvitare i fili ai terminali

7. Installare o rimuovere il ponticello sui contatti LPD

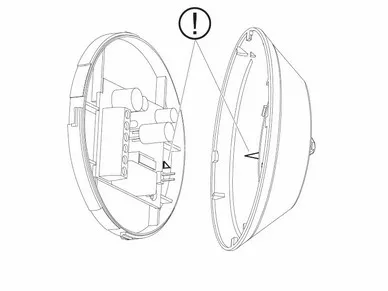

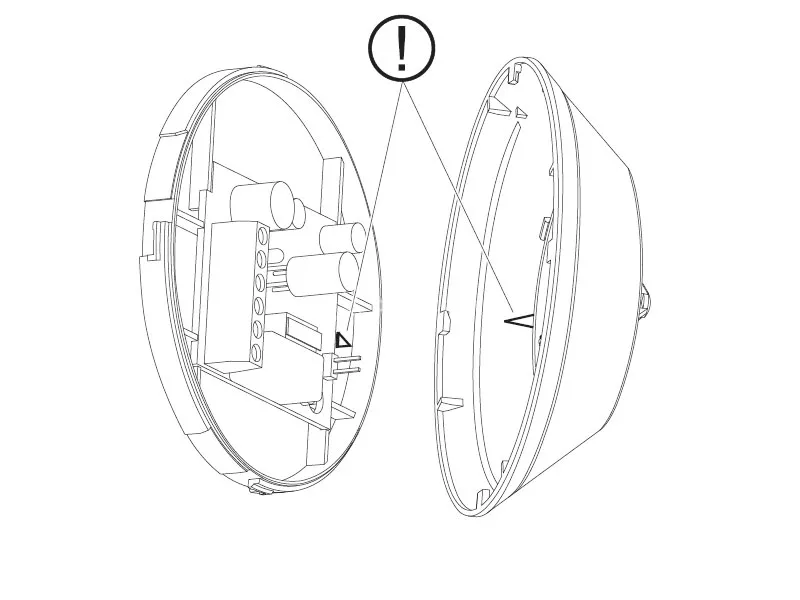

8. Chiudere l'alloggiamento del sensore assicurandosi che i marcatori in entrambe le parti dell'alloggiamento siano opposti (come mostrato nella Figura 3).


   Satel DG-1 ME Rivelatore di gas naturale (metano)

9. Inserire l'alimentazione del sistema. Il sensore emette 3 brevi segnali acustici e un LED lampeggiante.

Importante:

1. Si sconsiglia di installare il sensore in locali con installazioni industriali.
2. Il sensore di gas si riscalda durante il funzionamento
3. I sensori vengono testati in fase di produzione.
4. La verifica del corretto funzionamento può essere effettuata con kit di prova.

Satel DG-TEST-1 Set di prova
