Rivelatore Satel DG-1 GPL può essere utilizzato nei sistemi di allarme o in altri sistemi per verificare la concentrazione di GPL. di gas propano-butano. È caratterizzato da una compensazione digitale della temperatura che consente il funzionamento da -30°C a +55°C.
Sono indicati 2 livelli di concentrazione di gas:
- Concentrazione di generazione preallarme - 10% del limite inferiore di esplosività
- Concentrazione generata allarme - 20% del limite inferiore di esplosività
Preallarme è indicato da un LED del sensore e da brevi segnali acustici (segnale 0,25s, pausa 1,75s) per tutto il tempo in cui la concentrazione rimane al 10-20% del limite inferiore di esplosività. È possibile disattivare la segnalazione acustica rimuovendo il ponticello BUZ. Il preallarme non ha alcun effetto sul funzionamento dei contatti NC.
Allarme è indicato da un LED e da un segnale acustico (segnale 1s, pausa 1s) e dall'apertura dei contatti NC in qualsiasi momento quando la concentrazione di gas è superiore al limite inferiore di esplosività del 20%. L'indicazione viene mantenuta anche per alcuni minuti dopo essere scesa al di sotto del limite di allarme.
Satel DG-1 LPG Rilevatore di gas GPL (propano-butano)

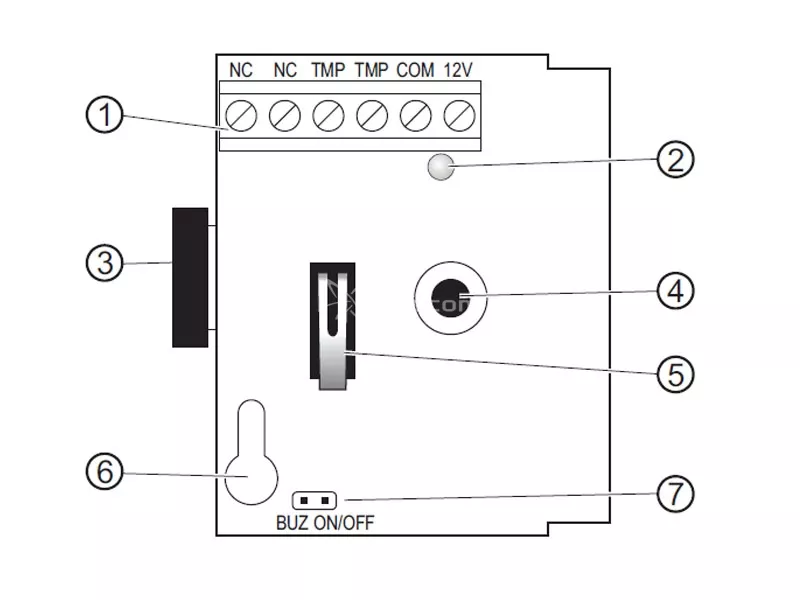

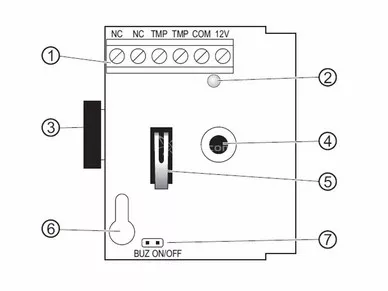

Legenda:
- Connettori:
- NC - Connettori di allarme (NC)
- TMP - connettori del circuito di manomissione
- COM - terra
- 12V - alimentazione
- LED di segnalazione di allarme, preallarme e guasto.
- Buzzer per indicare allarme, preallarme e guasto.
- Rilevatore di gas.
- Connettore del circuito di manomissione (apertura dell'involucro).
- Foro di montaggio dell'elettronica nella custodia
- BUZ - Perni per l'attivazione e la disattivazione della segnalazione acustica tramite il cicalino
Una caduta della tensione di alimentazione al di sotto di 9V +/- 5% o un malfunzionamento del rilevatore di gas (autotest) viene segnalato come guasto. È indicato da un LED e da un segnale acustico (segnalazione 0,25s, pausa 0,25s) e dall'apertura dei contatti NC.
Installazione del rilevatore GPL Satel DG-1
Il propano-butano (GPL) è un gas pesante e pertanto il rilevatore deve essere montato in basso, preferibilmente a poca distanza dal pavimento.

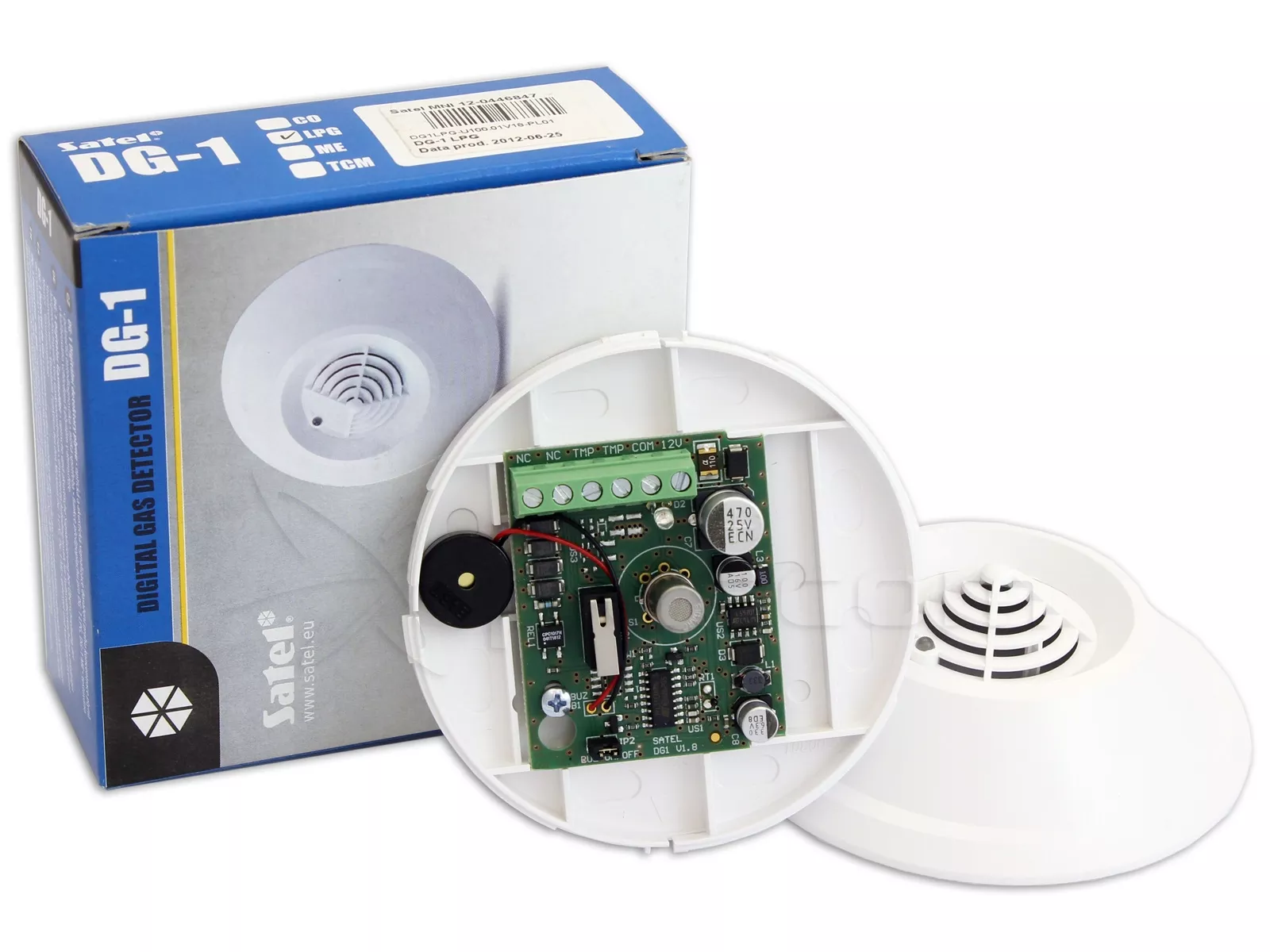

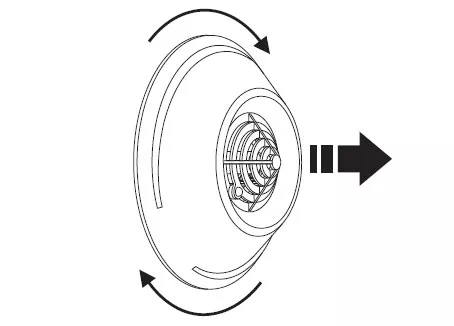

- Aprire l'alloggiamento:
Satel DG-1 LPG Rilevatore di gas GPL (propano-butano)
- Rimuovere l'elettronica:
- Praticare un foro e far passare il cavo
- Avvitare la parte posteriore dell'alloggiamento alla parete
- Installare l'elettronica
- Avvitare i fili ai morsetti
- Installare o rimuovere il ponticello sui contatti LPD

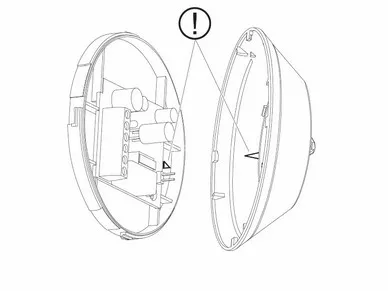

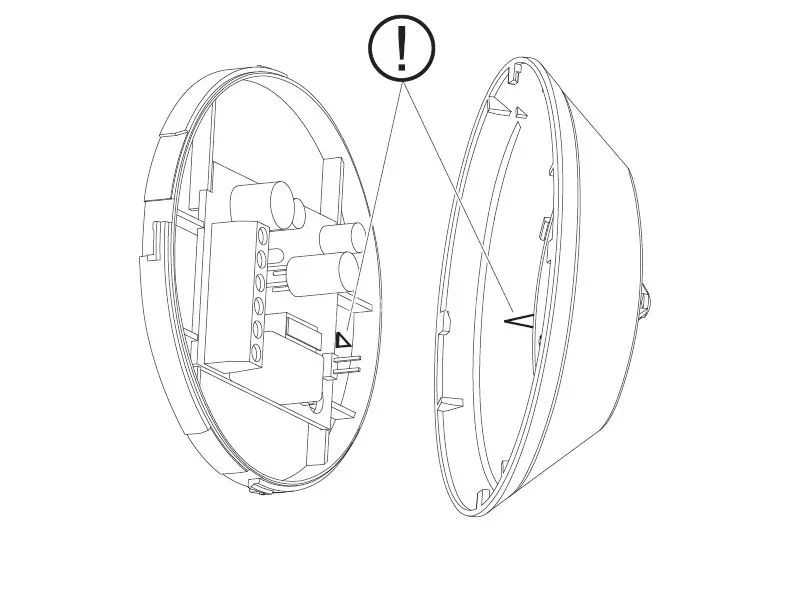

- Chiudere l'alloggiamento del rilevatore assicurandosi che i marcatori su entrambe le parti dell'alloggiamento siano opposti (come mostrato nella Figura 3).
Satel DG-1 LPG Rilevatore di gas GPL (propano-butano)
- Applicare l'alimentazione al sistema. Il rilevatore emette 3 brevi segnali acustici e il LED lampeggia.
Importante:
- Si sconsiglia di installare il rilevatore in locali con impianti industriali.
- Il sensore di gas si riscalda durante il funzionamento
- I rilevatori sono testati in fase di produzione.
- La verifica del corretto funzionamento può essere effettuata utilizzando kit di prova.
Per testare il rilevatore è possibile utilizzare un tester:
