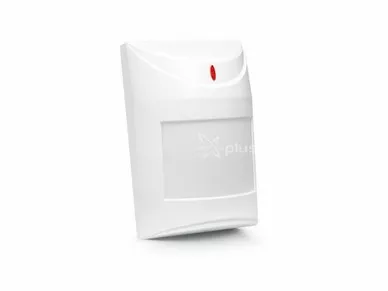

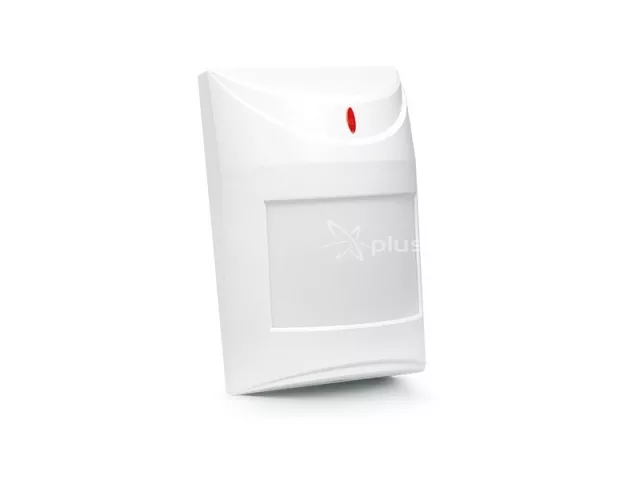

Satel AQUA S Rivelatore PIR digitale

Basato su microprocessore, completamente rilevatore di movimento digitale AQUA S si distingue per l'elevata sensibilità e l'immunità alle interferenze. Il rilevatore utilizza doppio elemento piroelettrico. Il rilevatore può essere alimentato a 24 V CC o a tensione alternata.

Il rilevatore è dotato di una funzione di preallarme. Il preallarme è segnalato da un breve lampeggiamento del LED quando nell'area protetta dal rilevatore si registrano cambiamenti non conformi ai criteri di allarme. La sensibilità del preallarme dipende dalla sensibilità del rilevatore impostata sui pin. Il verificarsi frequente di preallarmi può far scattare l'allarme.

Per 30 secondi dopo l'accensione, il rilevatore si trova in uno stato di avvio, indicato da un LED che lampeggia velocemente. Solo allo scadere di questo tempo il rilevatore è pronto per il funzionamento.

Satel AQUA S Rivelatore PIR digitale

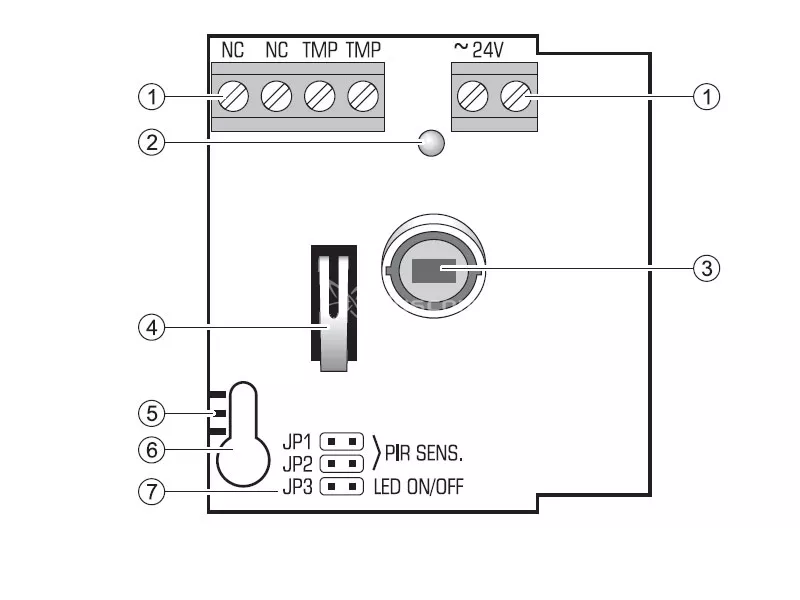

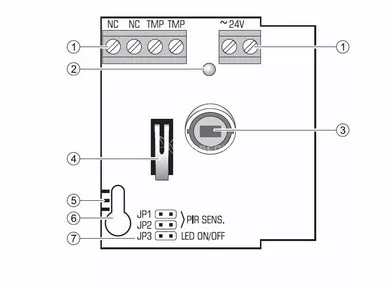

Spiegazione del diagramma:

1. terminali:
   • NC - relè (NC)
   • TMP - contatto antimanomissione
   • 24V - ingresso di alimentazione (CA/CC)
2. LED rosso indicante:
   • preallarme - lampeggia brevemente (ca. 120 ms);
   • allarme - si accende per 2 secondi;
   • avvio - lampeggia rapidamente;
   • bassa tensione di alimentazione - si illumina di rosso.
3. piroelemento.
4. contatto di manomissione.
5. scala graduata per il posizionamento del piroelemento rispetto all'obiettivo.
6. foro per la vite di fissaggio.
7. perni per la configurazione del rivelatore:
   • PIR SENS. - per determinare la sensibilità del rilevatore (vedere Figura 2);
   • LED ON/OFF - attivazione/disattivazione della segnalazione tramite LED.

Lente

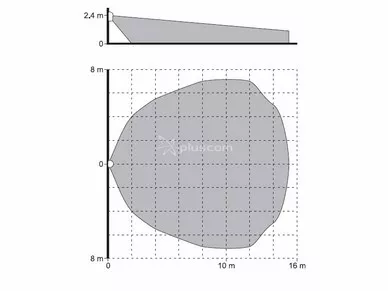

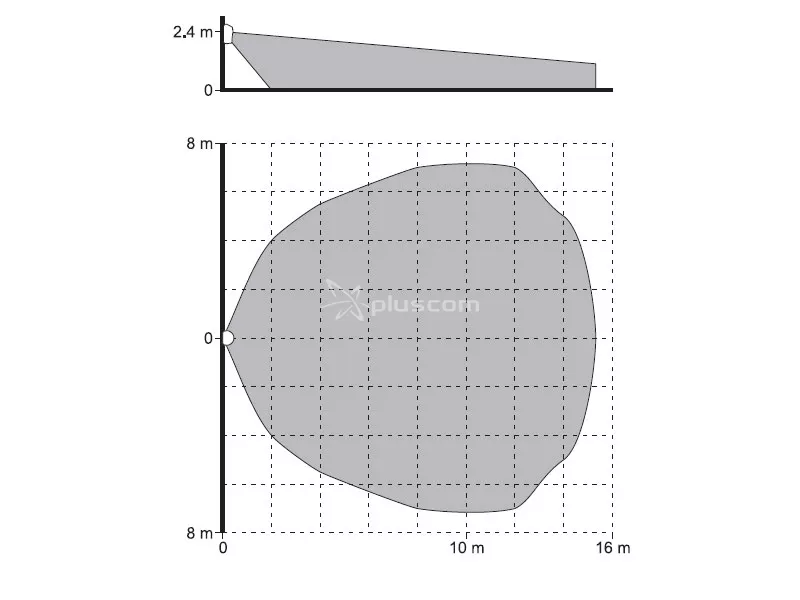

Il rilevatore è dotato di un obiettivo extragrandangolare (EWA). È possibile acquistare e montare una lente con caratteristiche diverse (portata, numero di raggi, angolo di campo).

Satel AQUA S Rivelatore PIR digitale

Montaggio

1. Aprire l'alloggiamento come indicato in
2. Rimuovere la scheda elettronica.
3. Realizzare nel pannello posteriore dell'alloggiamento gli appositi gommini per viti e cavi.
4. Far passare il cavo attraverso il foro realizzato.
5. Fissare il pannello posteriore dell'involucro alla parete o alla staffa in dotazione.
6. Fissare la scheda elettronica, tenendo conto dell'altezza a cui viene montato il rilevatore.
7. Collegare i fili ai terminali appropriati.
8. Utilizzare i ponticelli per impostare i parametri operativi del rilevatore.
9. Chiudere l'alloggiamento del rilevatore.
