Basato su microprocessore, completamente rivelatore AQUA RING digitale si distingue per l'elevata sensibilità e la resistenza alle interferenze. L'avanzato meccanismo di compensazione digitale consente di operare in un'ampia gamma di temperature.
Il rilevatore utilizza elemento piroelettrico quadruplo. Il processore esegue una doppia analisi del segnale: valoriale e quantitativa.
Il rilevatore è dotato di funzione di preallarme. Il preallarme è segnalato da un breve lampeggio del LED quando nell'area protetta dal rilevatore si registrano cambiamenti che non soddisfano il criterio di allarme. La sensibilità del preallarme dipende dalla sensibilità del rivelatore impostata sui pin. Il verificarsi frequente di preallarmi può far scattare l'allarme.
Per 30 secondi dopo l'accensione dell'alimentazione, il rilevatore si trova nello stato di avvio, indicato da un rapido lampeggiamento del LED. Solo allo scadere di questo tempo, il rilevatore entra nello stato di funzionamento.
Il rilevatore monitora la tensione di alimentazione. Se la tensione scende al di sotto di 9 V (±5%) per più di 2 secondi, segnala il guasto mediante l'attivazione del relè di allarme e l'illuminazione continua del LED. Il ripristino della tensione a un minimo di 9 V (±5%) disattiva l'indicazione di guasto.

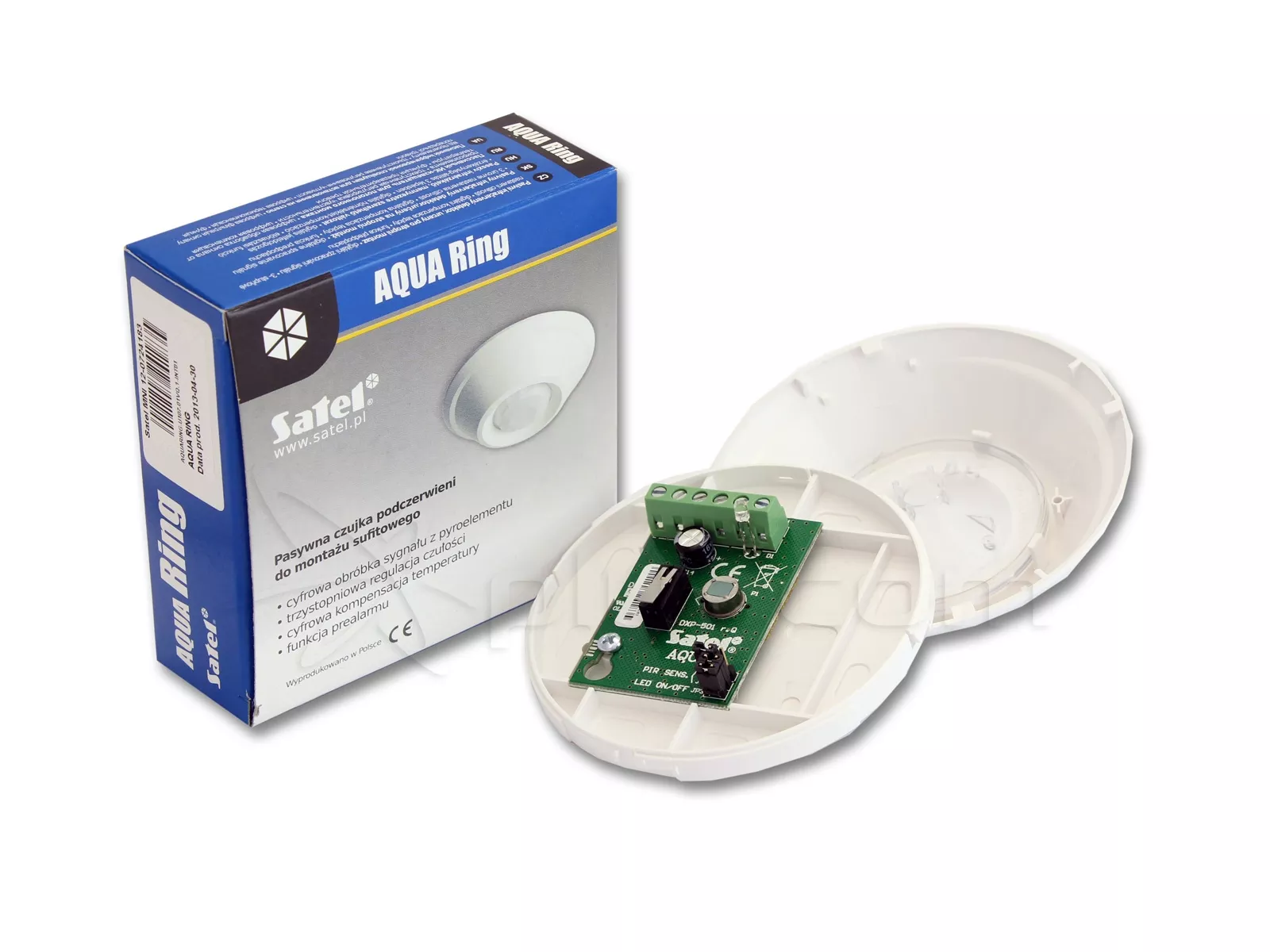

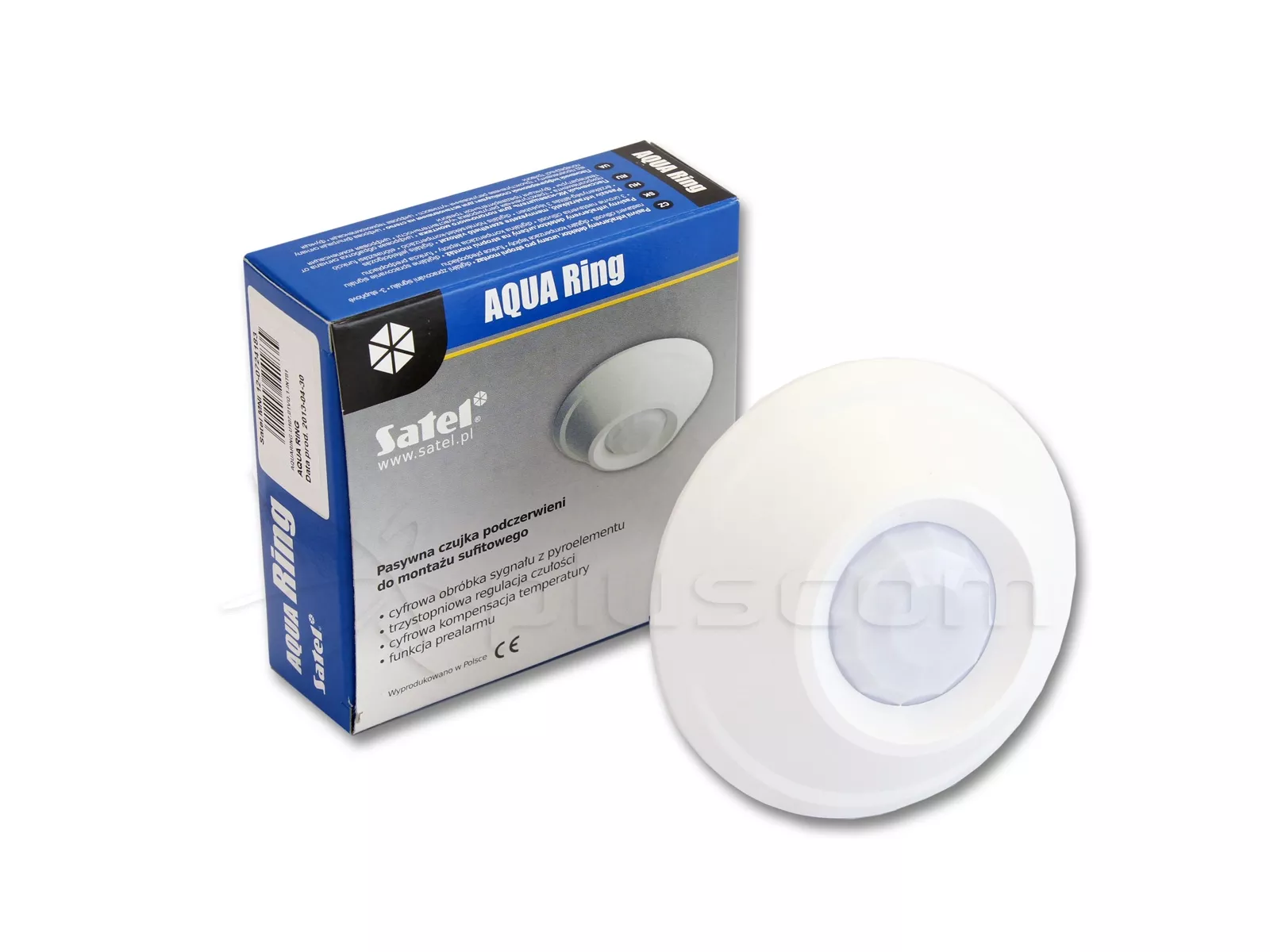

Componenti del set:

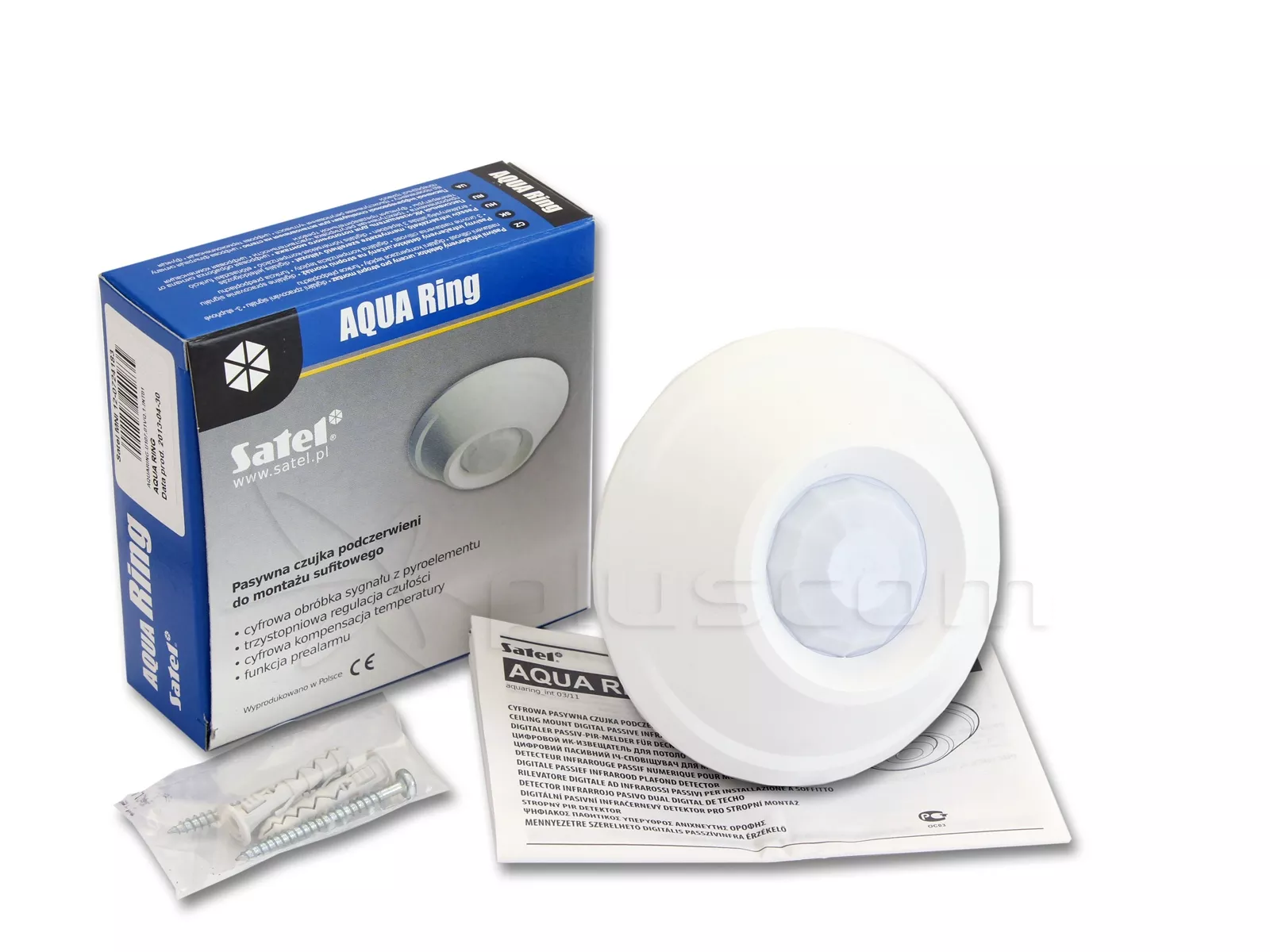

Satel AQUA Ring Rivelatore PIR digitale per montaggio a soffitto
- Rivelatore
- Bulloni di espansione
- Manuale
Satel AQUA Ring Rivelatore PIR digitale per montaggio a soffitto
Satel AQUA Ring Rivelatore PIR digitale per montaggio a soffitto

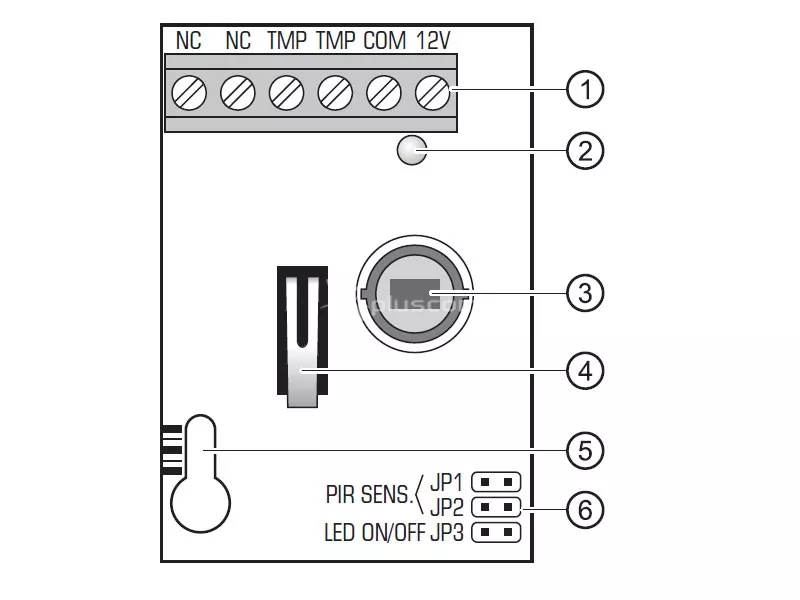

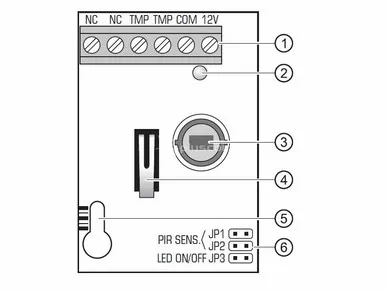

Descrizione a disegno:
- terminali:
- NC - relè (NC)
- TMP - contatto antimanomissione (NC)
- COM - terra
- 12V - ingresso di alimentazione
- LED rosso indicante:
- preallarme - lampeggia brevemente (ca. 120 ms);
- allarme - si accende per 2 secondi;
- stato di avvio - lampeggia rapidamente;
- bassa tensione di alimentazione - si illumina di rosso.
- piroelemento.
- contatto di manomissione.
- foro per la vite di fissaggio.
- perni per la configurazione del rivelatore:
- PIR SENS. - Determinazione della sensibilità del rivelatore
- LED ON/OFF - attivazione/disattivazione della segnalazione tramite LED.
La segnalazione è attiva quando i pin sono in cortocircuito. Montaggio
Il rilevatore è adatto all'installazione in ambienti interni.
Si consiglia di prestare particolare attenzione a non sporcare o danneggiare il piroelemento durante l'installazione.
Durante il montaggio, ricordarsi di non puntare il rilevatore verso fonti di calore e prese d'aria condizionata o verso oggetti fortemente illuminati dalla luce solare.

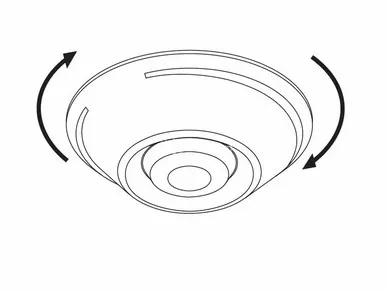

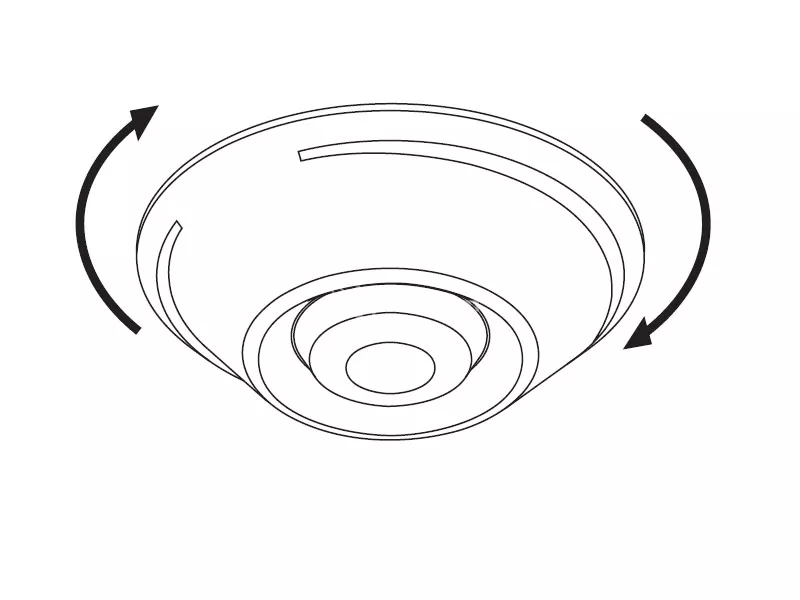

- Aprire l'alloggiamento.
Satel AQUA Ring Rivelatore PIR digitale per montaggio a soffitto
- Rimuovere la scheda elettronica.
- Realizzare nella parte superiore dell'alloggiamento gli appositi gommini per viti e cavi.
- Far passare il cavo attraverso il foro realizzato.
- Fissare la parte superiore dell'alloggiamento al soffitto.
- Fissare la scheda elettronica.
- Collegare i fili ai terminali appropriati.
- Utilizzare i ponticelli per impostare i parametri operativi del rilevatore.
- Chiudere l'alloggiamento del rilevatore.
