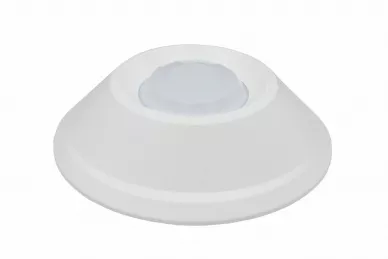

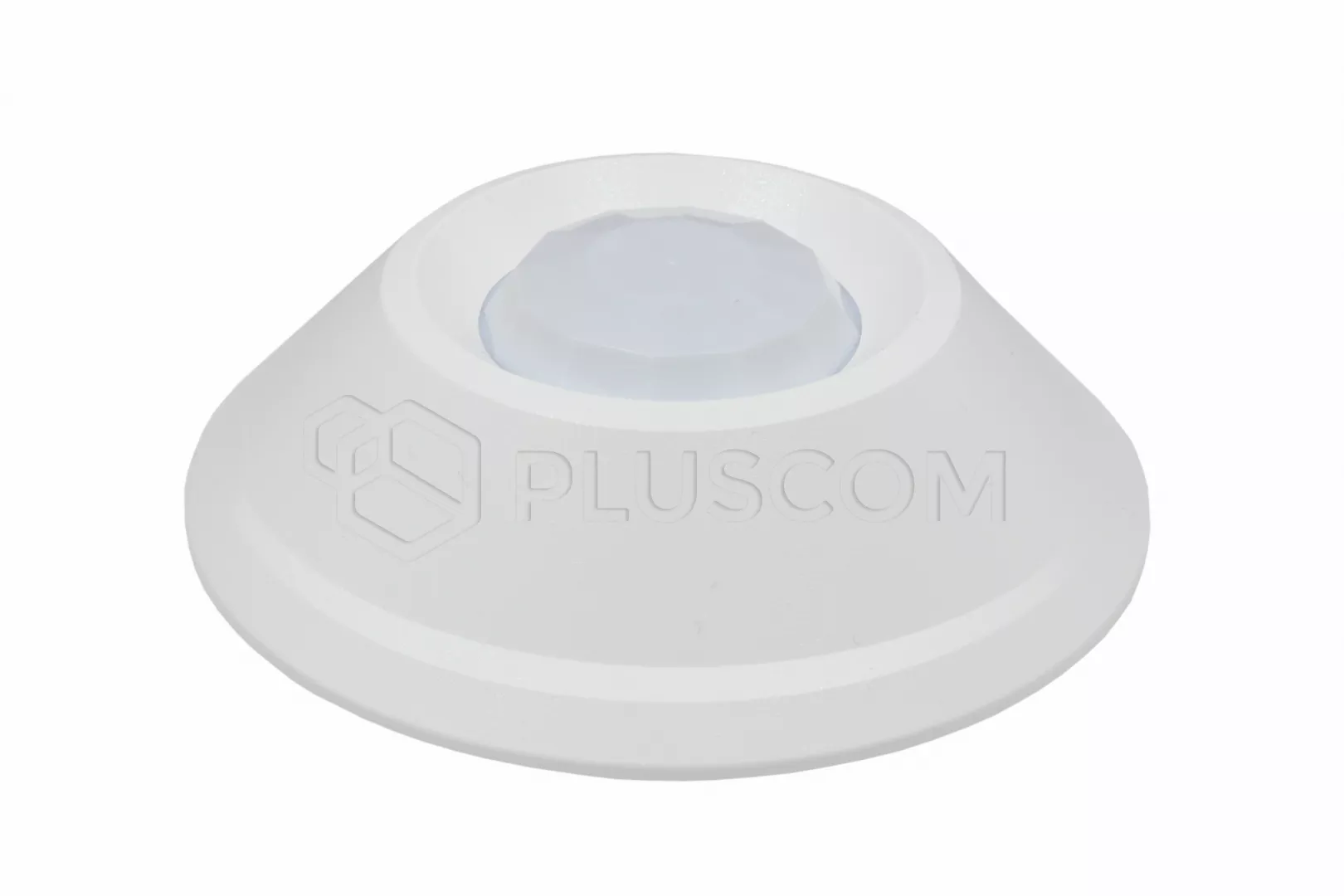

Satel AQUA Ring S Rivelatore PIR digitale per montaggio a soffitto

Basato su microprocessore, completamente rilevatore di movimento digitale AQUA RING S per montaggio a soffitto si distingue per l'elevata sensibilità e l'immunità alle interferenze. Il rilevatore utilizza un doppio elemento piroelettrico. Il rivelatore può essere alimentato in c.c. o 24 V CA.

Il rilevatore è dotato della funzione preallarme. Il preallarme è segnalato da un breve lampeggiamento del LED quando nell'area protetta dal rilevatore si registrano cambiamenti non conformi ai criteri di allarme. La sensibilità del preallarme dipende dalla sensibilità del rivelatore impostata sui pin. Il verificarsi frequente di preallarmi può far scattare l'allarme.

Per 30 secondi dopo l'inserimento dell'alimentazione, il rilevatore si trova in uno stato di avvio, indicato da un LED che lampeggia velocemente. Solo allo scadere di questo tempo il rilevatore è pronto per il funzionamento.

Satel AQUA Ring S Rivelatore PIR digitale per montaggio a soffitto

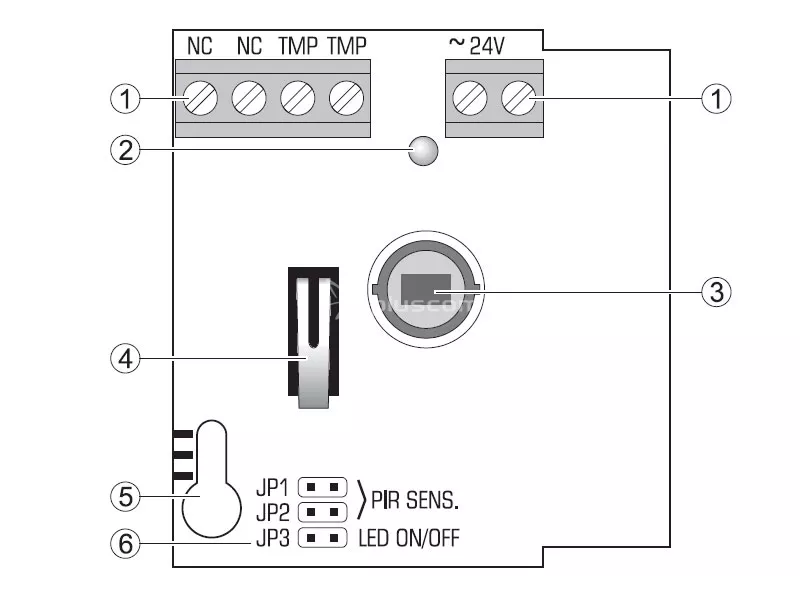

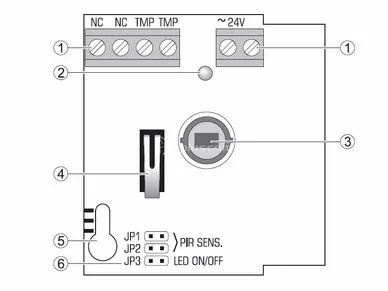

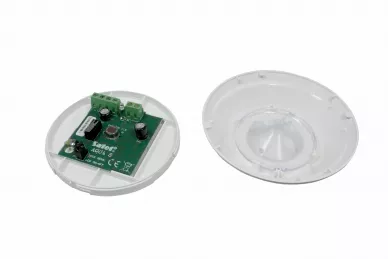

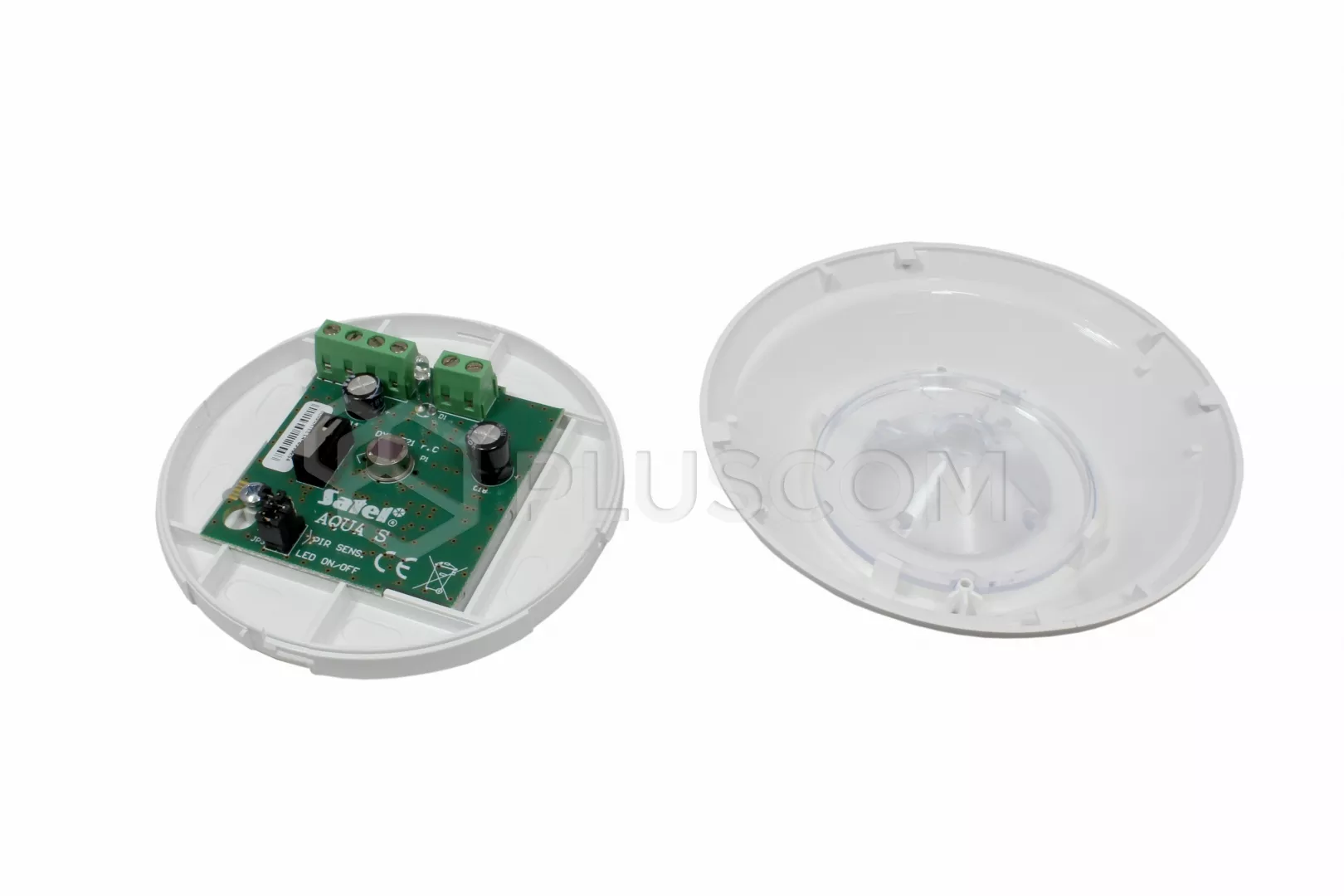

Spiegazione della figura:

1. terminali:
   • NC - relè (NC)
   • TMP - contatto antimanomissione
   • 24V - ingresso di alimentazione (CA/CC)
2. LED rosso indicante:
   • preallarme - lampeggia brevemente (ca. 120 ms);
   • allarme - si accende per 2 secondi;
   • avvio - lampeggia rapidamente;
   • bassa tensione di alimentazione - si illumina di rosso.
3. piroelemento.
4. contatto di manomissione.
5. foro per la vite di fissaggio.
6. perni per la configurazione del rivelatore:
   • PIR SENS. - Determinazione della sensibilità del rivelatore
   • LED ON/OFF - attivazione/disattivazione della segnalazione tramite LED. La segnalazione è attiva quando i pin sono in cortocircuito.

Montaggio

Il rilevatore è adatto all'installazione in ambienti interni.

Satel AQUA Ring S Rivelatore PIR digitale per montaggio a soffitto

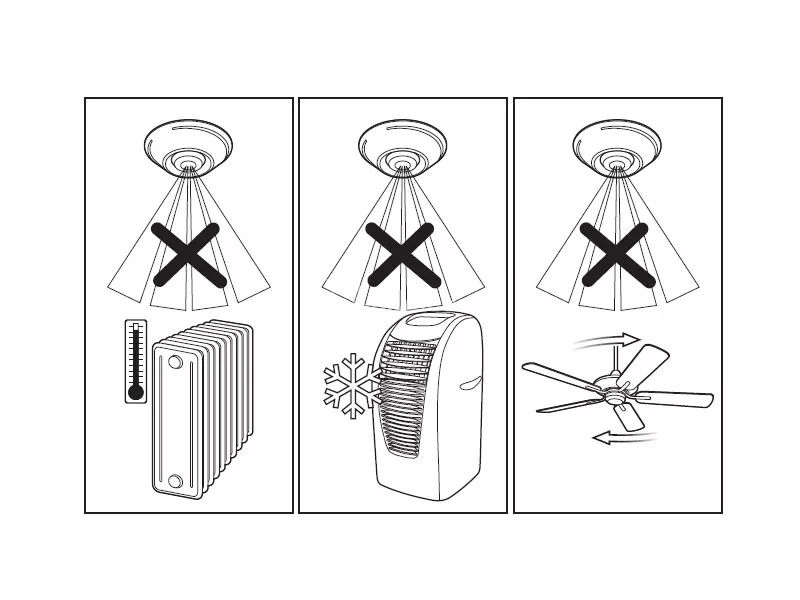

Si consiglia di prestare particolare attenzione a non sporcare o danneggiare il piroelemento durante l'installazione.

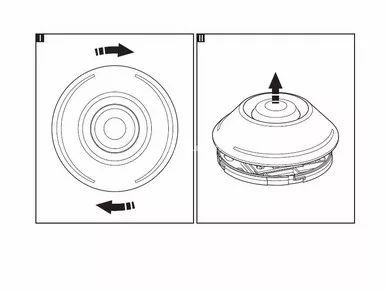

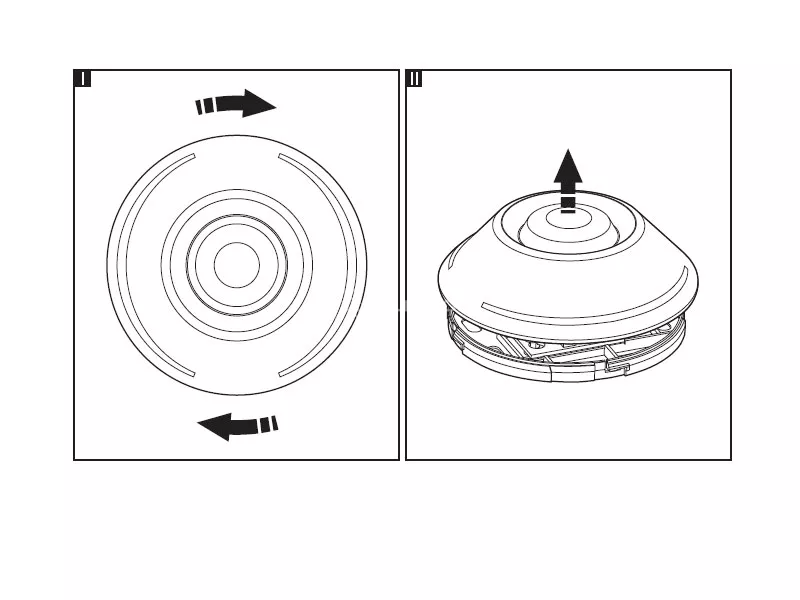

1. Aprire l'alloggiamento


   Satel AQUA Ring S Rivelatore PIR digitale per montaggio a soffitto

2. Rimuovere la scheda elettronica.
3. Realizzare nella parte superiore dell'alloggiamento gli appositi gommini per viti e cavi.
4. Far passare il cavo attraverso il foro realizzato.
5. Fissare la parte superiore dell'alloggiamento al soffitto.
6. Fissare la scheda elettronica.
7. Collegare i fili ai terminali appropriati.
8. Utilizzare i ponticelli per impostare i parametri operativi del rilevatore.
9. Chiudere l'alloggiamento del rilevatore.
