Alimentazione del buffer APS-30 BO è stato progettato per sistemi di allarme, intercomunicanti e video. La regolazione automatica della tensione, il controllo di carica basato su microprocessore e la disconnessione automatica della batteria in caso di scarica eccessiva consentono di utilizzare la batteria più a lungo senza il rischio di distruggerla.
Inoltre, il circuito della batteria ha Fusibile T3.15 A.
L'alimentatore è dotato di protezione da cortocircuito e sovraccarico. È dotato di indicazione ottica dello stato di alimentazione della rete e della batteria e del processo di carica della batteria.
I guasti rilevati possono essere segnalati anche acusticamente. Due uscite OC aggiuntive forniscono informazioni sui guasti al sistema di allarme.
Grazie all'utilizzo di un alimentatore switching ad alta efficienza energetica, le perdite termiche sono ridotte al minimo, aumentando l'affidabilità. Per il funzionamento con l'alimentatore si consiglia una batteria da 12 V, 17 Ah.

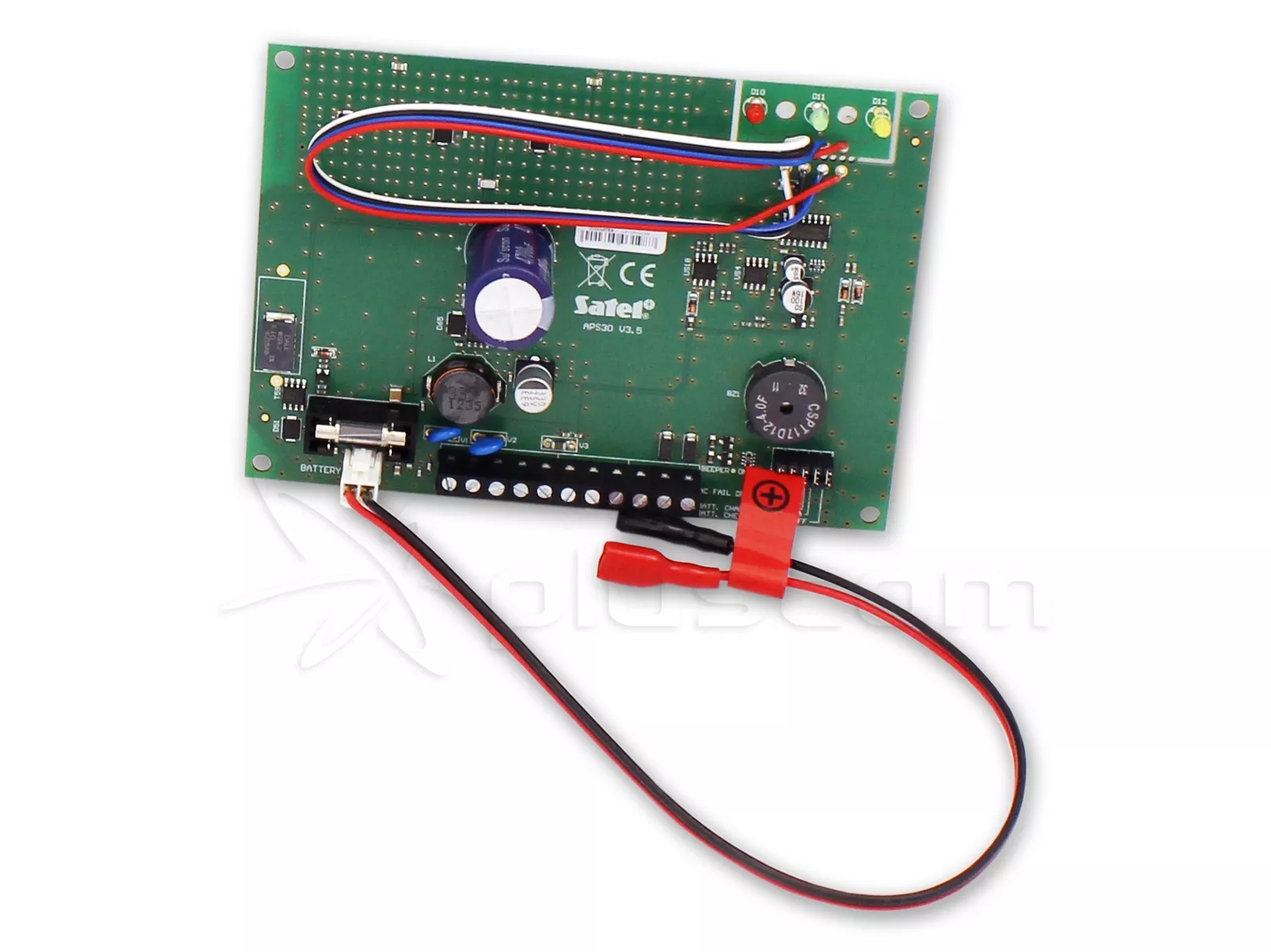

Satel APS-30BO 12V 3A alimentazione tampone

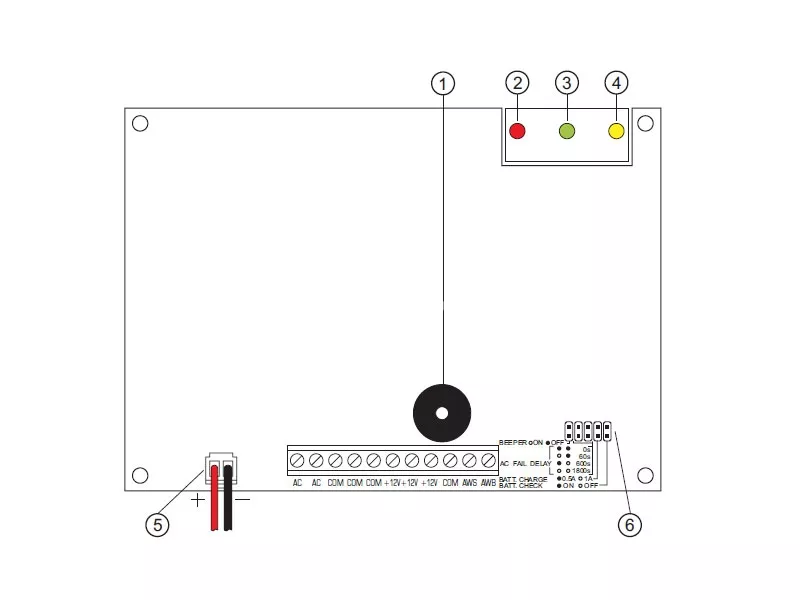

Descrizione del disegno
- cicalino. Indica i guasti.
- LED di rete (rosso). Indica la presenza di tensione CA sui terminali CA.
- LED BATTERIA (verde). Segnala la presenza di una batteria.
- LED di carica (giallo). Si accende durante la carica della batteria e il test dello stato di carica della batteria.
- cavi di collegamento della batteria (rosso +; nero -).
- pin per l'impostazione dei parametri di funzionamento dell'alimentatore.
Installazione
Prima di procedere all'installazione, è necessario tracciare il bilancio di carico dell'alimentatore. Durante il funzionamento normale, la somma delle correnti consumate dalle utenze e della corrente di carica della batteria non deve superare la capacità dell'alimentatore (3 A).
L'alimentatore deve funzionare con un collegamento permanente alla rete elettrica. Per questo motivo, l'impianto elettrico dell'oggetto deve essere conosciuto prima di iniziare il cablaggio. Per l'alimentazione dell'unità, è necessario scegliere un circuito in cui la tensione sia sempre presente. Questo deve essere protetto da un fusibile adeguato.
