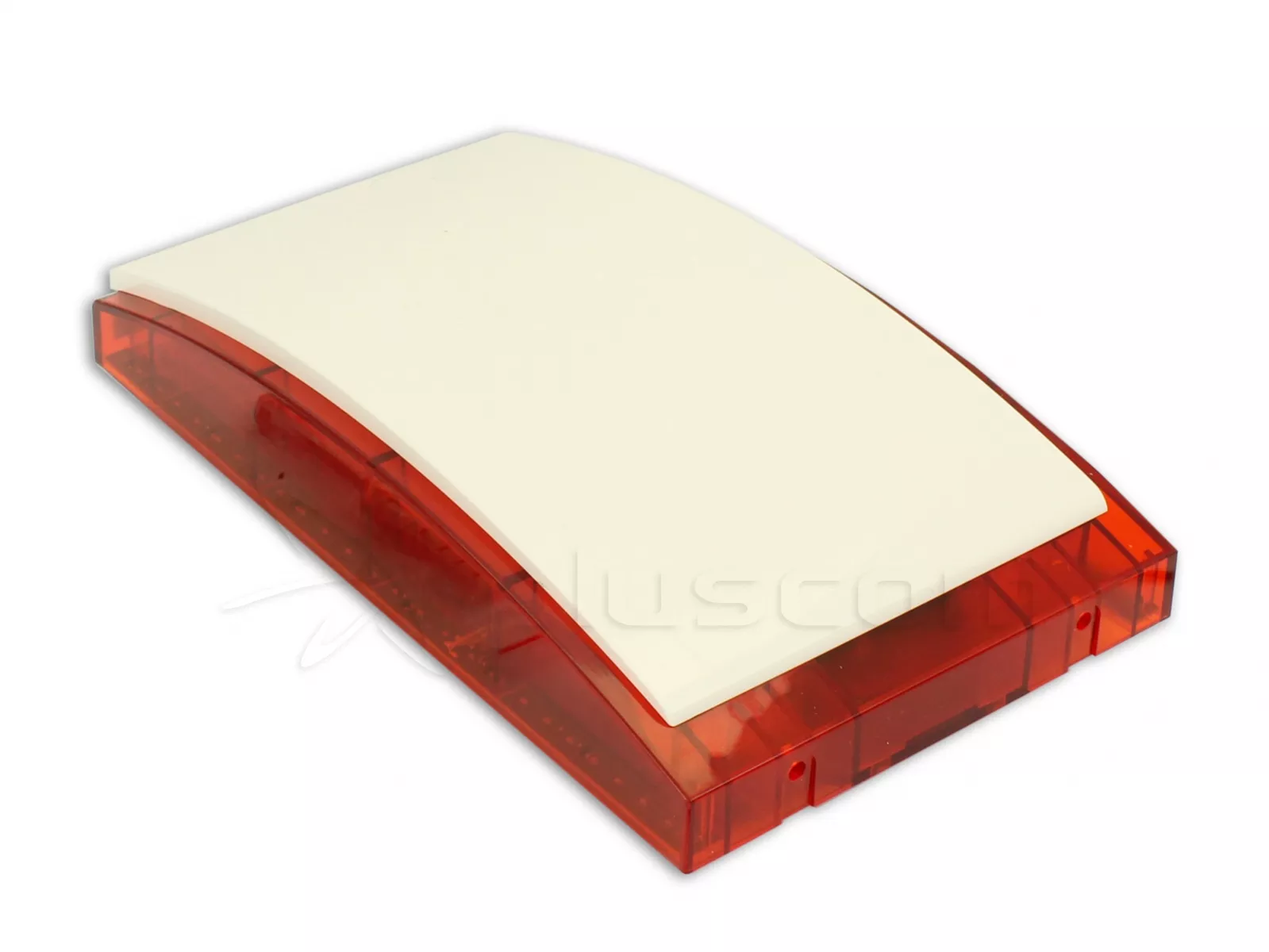

Satel SP-4006 R Dispositivo di segnalazione acustica/ottica esterna

SP-4006 dispositivo di allarme ottico-acustico per esterni è destinato all'uso in sistemi di segnalazione di effrazione e aggressione. La sorgente luminosa del dispositivo di allarme è due serie di LED.

Il segnale acustico è generato da trasduttore piezoelettrico.

Il design dell'alloggiamento della sirena e lo scudo interno in lamiera zincata garantiscono un elevato grado di protezione contro le manomissioni (contro l'apertura e il distacco dal suolo).

L'elettronica è realizzata con tecnologia SMD e protetta da impregnazione contro gli effetti negativi delle condizioni atmosferiche, il che garantisce un'elevata affidabilità del dispositivo.

L'involucro esterno del dispositivo di allarme è realizzato in policarbonato PC LEXAN ad alto impatto, grazie al quale è caratterizzato da un'altissima resistenza meccanica e garantisce l'aspetto estetico del dispositivo di allarme anche dopo molti anni di funzionamento.

Il dispositivo di allarme è disponibile anche nel colore blu:{REL_1179}i arancione: {REL_1157}

Satel SP-4006 R Dispositivo di segnalazione acustica/ottica esterna

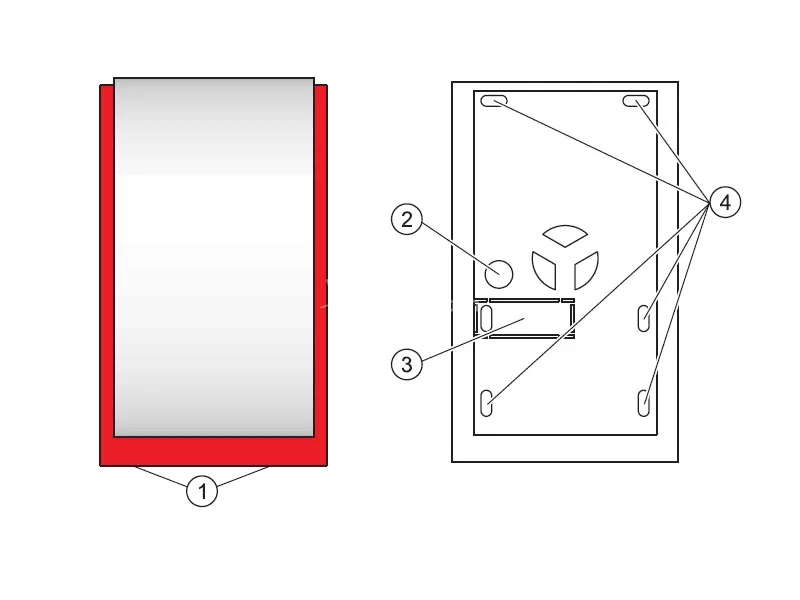

Spiegazione della figura:

1. viti di bloccaggio del coperchio
2. foro di ingresso del cavo
3. interruttore antimanomissione dell'involucro (deve essere avvitato; non stringere con forza per evitare di strappare il cablaggio)
4. fori di fissaggio

Montaggio

La sonda SP-4006 deve essere montata su una superficie piana e il più possibile inaccessibile per ridurre al minimo il rischio di manomissione. Il montaggio del dispositivo di allarme sul supporto si effettua con viti e tasselli. Per rimuovere il coperchio, togliere le due viti di bloccaggio e inclinarlo verso l'alto con un'angolazione di circa 1,5 cm. 60°. È necessario prestare particolare attenzione durante la rimozione e il rimontaggio della copertura interna in lamiera.

Attenzione: È necessario mantenere uno spazio adeguato (minimo 2,5 cm) tra il bordo superiore dell'alloggiamento della sonda e il soffitto o altri elementi che limitano la posizione di montaggio dall'alto. La mancanza di spazio può impedire il rimontaggio del coperchio.

Dopo il montaggio del dispositivo di allarme, si consiglia di sigillare i fori di fissaggio e il foro di ingresso del cavo con un composto a base di silicone.
