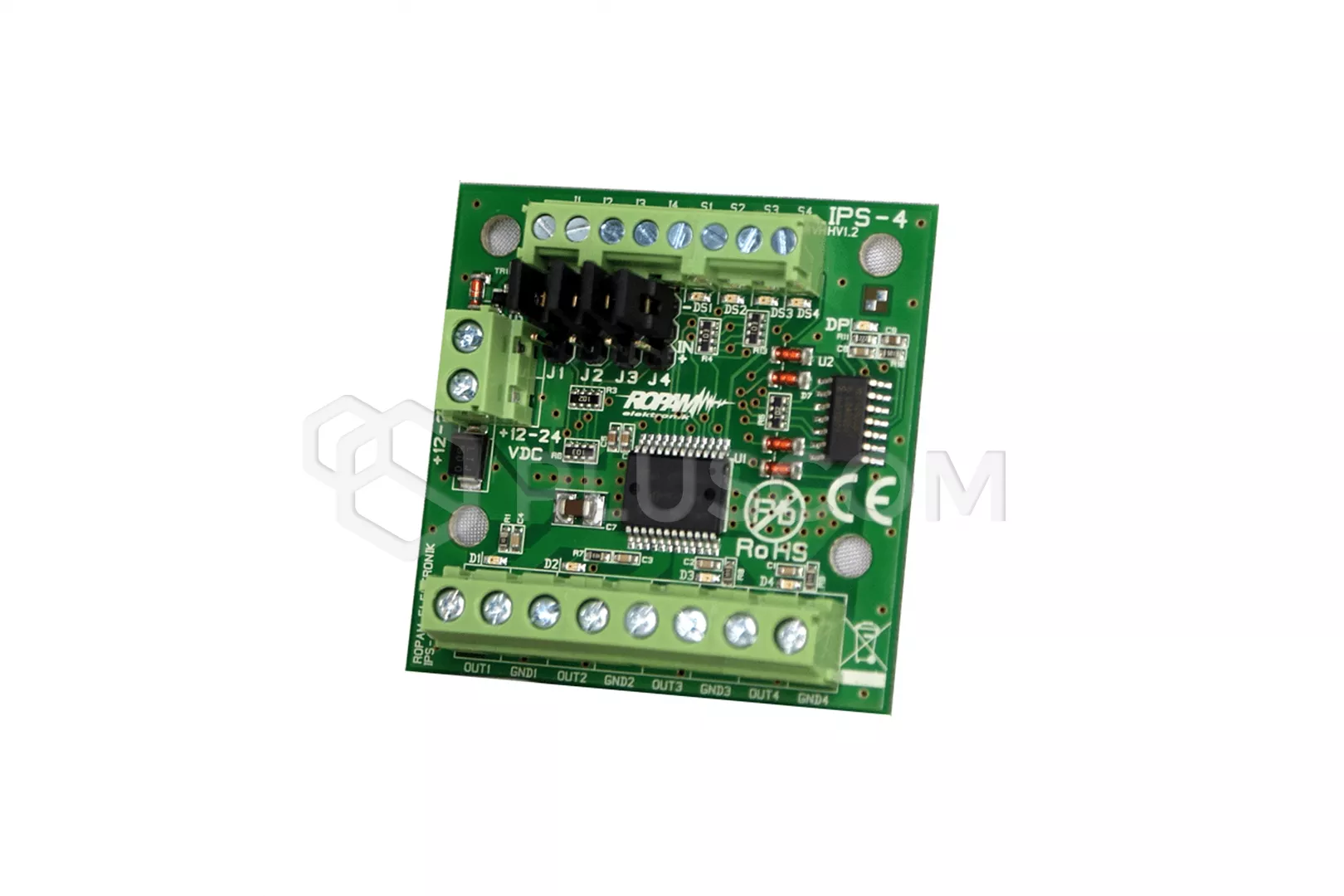

Ropam IPS-4 Relè di potenza intelligente

18,06 EUR contiene 23.00% IVA
Codice prodotto: #21953
Produttore: Ropam
  • Per l'alimentazione di carichi resistivi e/o induttivi
  • Tensione di alimentazione 10V-30V CC
  • Corrente nominale 0,7A, per ogni canale
  • Segnalazione ottica
  • Dimensioni 50x50 mm
Consegna e tasse:
Polonia IVA: 23.00% cambiamento
Costo di spedizione da:
2,53 EUR
Forme di pagamento:

Prodotti complementari:
Pannello di controllo modulare Ropam OptimaGSM Pannello di controllo modulare Ropam OptimaGSM-PS Pannello di controllo modulare Ropam OptimaGSM-PS-D9M Pannello di controllo modulare Ropam OptimaGSM-D9M

Relè di alimentazione intelligente Ropam IPS-4


L'IPS-4 è un relè di alimentazione a 4 canali con "fusibili elettronici" indipendenti integrati con ritorno automatico dopo un cortocircuito o un sovraccarico. Grazie al suo design universale, il modulo può essere utilizzato per controllare e alimentare sistemi di allarme e di controllo degli accessi, illuminazione a LED, distribuzione di energia o isolamento da cortocircuiti. Il convertitore è dedicato alle applicazioni a bassa tensione in corrente continua.
Se utilizzato con alimentatori tampone (12V/DC), la protezione da sottotensione incorporata disattiva automaticamente le uscite quando la tensione di alimentazione scende. In questo modo si protegge la batteria a 12 V da scariche eccessive e danni.

CARATTERISTICHE PRINCIPALI:
  • quattro canali controllati e protetti in modo indipendente e dedicati all'alimentazione dei dispositivi (GND comune)
  • quattro ingressi di trigger (I1-I4) via GND o +U
  • quattro uscite di stato (S1-S4) delle uscite di alimentazione OUT1-OUT4 per il monitoraggio remoto dello stato del modulo
  • tensione di alimentazione 10V-30V DC (con protezione da sottotensione)
  • corrente nominale 0,7A, per ogni canale (4x0,7A) con possibilità di sommare i canali, ad es. 2x 1,4A, 1x0,7A+1x2,1A
  • protezioni:
    • protezione da cortocircuito
    • sovraccarico (limitazione di corrente)
    • sottotensione
    • temperatura
  • dedicato all'alimentazione di carichi resistivi e/o induttivi
  • segnalazione ottica: alimentazione DC, uscite OUT1-OUT4, uscite di stato S1-S4
  • resistenza minima della chiave che determina cadute di tensione in ingresso/uscita: 10 volte inferiore a un PTC e 5 volte inferiore a un fusibile (@ 1A)
  • dimensioni ridotte
  • facile installazione grazie ai manicotti distanziatori autoadesivi

DATI TECNICI:
  • tensione di alimentazione: Uin=10,5~30VDC min/max
  • Tensione di uscita OUTn: Uout=Uin > Uusd
  • corrente di uscita, costante: In= 0,7A (ogni uscita OUTn)
  • corrente di uscita, carico dinamico: Ipeak= 1,3A (ciascuna uscita OUTn)
  • consumo di corrente (senza uscite): Iin= 3mA @ 12V DC

  • uscite di attivazione:
    • In- attivate tramite cortocircuito a -U/GND, Rmax=200 Ohm
    • In- attivata tramite cortocircuito a +U (Vcc), Ui=7,0~30V CC
  • Uscite di stato: Sn, Is=10 mA max, a scolo aperto

  • Protezione da sottotensione: Uusd= 7,0~10,5 V CC min/max; isteresi 0,5 V
  • protezione da cortocircuito: Ilim= 1,0~1,7A (ciascuna uscita OUTn); U=24V; Rload < 10mΩ (ciascuna uscita OUTn)
  • protezione termica: Tj, Tc=125 deg. C
  • indicazione di funzionamento: LED, alimentazione, stato delle uscite OUTn, stato delle uscite Sn

  • montaggio: perni di montaggio x4 con nastro di montaggio
  • temperatura di funzionamento: -10st. C ... +55 deg. C
  • peso: 25g
  • dimensioni: 50x50 mm
