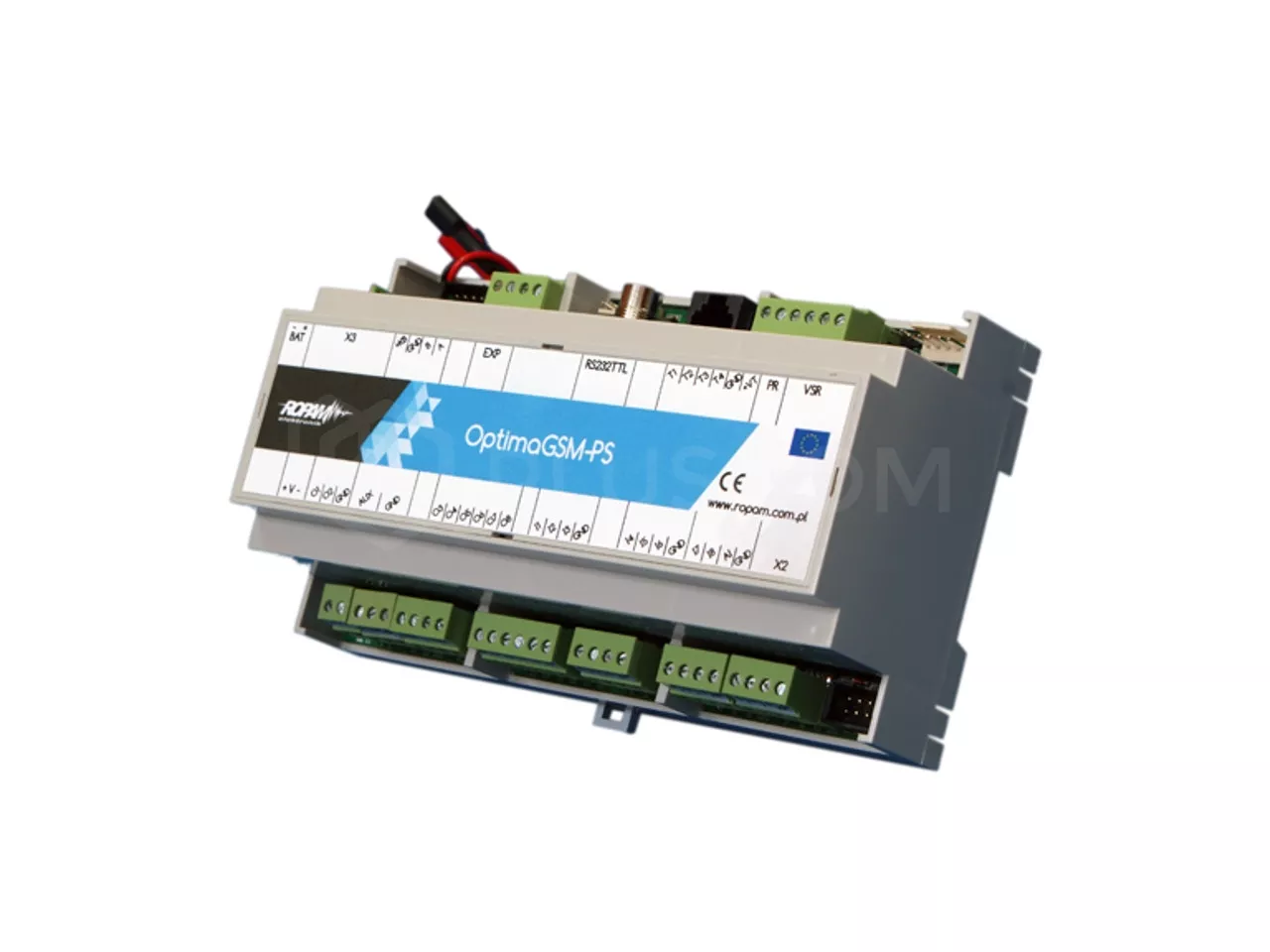

Pannello di controllo modulare Ropam OptimaGSM-PS-D9M

Pannello di controllo OptimaGSM-PS-D9M è l'elemento principale di un sistema di allarme modulare. Integra il sistema di allarme antintrusione con la domotica. utilizzando la tecnologia SmartPLC, in cui la comunicazione con gli interruttori intelligenti avviene tramite la linea di alimentazione a bassa tensione. Comunicatore GSM incorporato permette di controllo remoto del sistema. Pannello di controllo in un alloggiamento progettato per per il montaggio su guida DIN 9M.


OptimaGSM-PS-D9M è dotato di un alimentatore tampone integrato da 12V 2A.

• è adatto ad alimentare: AC 17-20V, DC 20-30V
• ha il controllo della tensione AC DC
• controlla e testa la batteria in modo dinamico
• consente l'installazione in armadi dedicati con un trasformatore

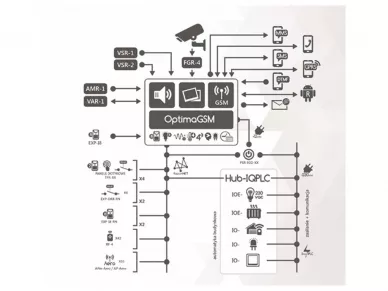

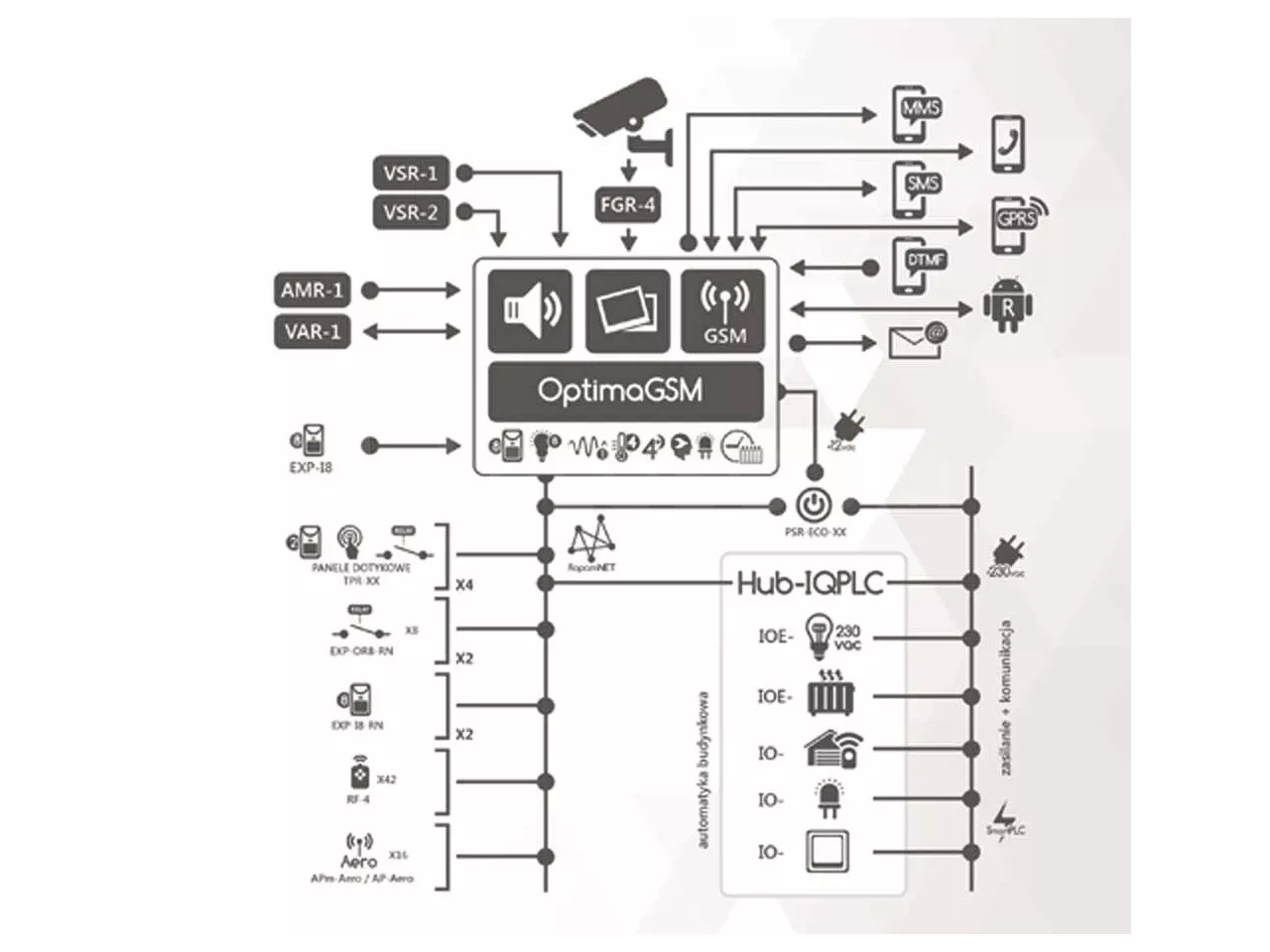

L'unità di controllo, insieme ai moduli disponibili, offre le seguenti funzioni:

• funzioni di automazione dell'edificio utilizzando la comunicazione di rete, la tecnologia SmartPLC
• controllo tramite applicazione RopamDroid
• supporto di del pannello di controllo avviene per mezzo di moderno pannelli a sfioramento TPR-XX (v.Optima)
• verifica visiva dell'oggetto consente al modulo FGR-4 di inviare le immagini TVCC via MMS o e-mail
• verifica audiol'intercettazione di un oggetto è abilitata dal modulo AMR-1
• I moduli VAR-1 e FGR-4 abilitano l'inoltro di chiamata in un edificio sorvegliato
  dal videocitofono al telefono cellulare del proprietario
• i sensori di temperatura monitorano la temperatura e possono fungere da funzionare come un termostato
• il radiocomando RF-4 consente di controllare a distanza le funzioni del pannello di controllo.
• Processore logico:
• • funzioni logiche avanzate, funzioni aritmetiche, contatori, relè a tempo,
  • fino a 20 condizioni logiche indipendenti (blocchi If...Then...Else),
  • 20 relè temporali per la realizzazione di funzioni logiche temporali,
  • assistente logico o editor di script (linguaggio di scripting C), simulatore di script e anteprima,


APPLICAZIONE:

• sistemi di automazione degli edifici integrati con il sistema OptimaGSM,
• casa intelligente, domotica,
• sistemi di segnalazione elettronica di furti e rapine,
• sistemi di segnalazione: incendio, fuga di gas, allagamento, condizioni di alimentazione, UPS,
• controllo e monitoraggio a distanza di apparecchiature elettriche,
• illuminazione intelligente,


CARATTERISTICHE

• 4 zone con due tipi di standby (pieno, notturno),
• zone (BI): 8-32 cablate, espansione tramite espansori di zona e
  pannelli a sfioramento TPR-xx
• uscite (BO): 8-32 cablate, espansione tramite espansioni di uscita
• uscite: O1, O2 uscite 12VDC/1A con protezione da cortocircuito, sovraccarico, temperatura e controllo del carico,
• uscite: O3-O8 OC 100mA uscite a transistor,
• uscita supplementare a relè locale in ogni touch panel,
• utenti: 32 codici (1 principale +31), 8 numeri di telefono, 8 indirizzi e-mail,
• supporto di un massimo di quattro touch panel
• compatibile con il sistema wireless Aerosupporto di un massimo di 16 dispositivi Aero
  (1 Aero occupa 1 BI),
• Rilevamento del disturbo GSM (JAMMING): segnalazione dello stato delle uscite e registrazione della memoria degli eventi,
• Orologio e calendario RTC con batteria di backup, supporto server orario NTP,
  aggiornamento dell'ora invernale/estiva,
• 4 timer con scelta della modalità: annuale, mensile, settimanale, giornaliera, fissa, ogni timer ha un'impostazione di 20 marcatori ON/OFF
• memoria eventi fino a 10 000,
• funzione di test della comunicazione: SMS, SMS STAN, CLIP, MMS, e-mail,
• segnalazione ottica di funzionamento e copertura GSM
• funzioni per limitare i costi e il numero di trasmissioni
• Supporto del codice USSD (controllo delle carte prepagate)
• connessioni di terminali staccabili, raggruppate per porta,
• Certificazione EN50131: grado 2

CONFIGURAZIONE, PROGRAMMAZIONE

Viene effettuata utilizzando il software OptimaGSM manager. Può avvenire localmente o a distanza tramite una connessione modem CSD. Inoltre, i touch panel del livello di servizio consentono la configurazione delle funzioni del touch panel.

Cavo USB opzionale per la programmazione del pannello:


Il sistema può essere controllato tramite il software gratuito applicazione RopamDroid supportata da
dagli smartphone con sistema Android.

Caratteristiche di base dell'applicazione:

• supporto per le versioni Android 2.1 - 4.4
• applicazione dedicata agli smartphone con display 3"- 5"
• interfaccia grafica chiara e barra di stato analoga a quella dei touch panel TPRxx
• applicazione e servizio di filtraggio dei messaggi dal numero telefonico di sistema
• comunicazione bidirezionale tramite messaggi SMS di sistema
• Protezione con password delle applicazioni
• accesso alle seguenti funzioni: controllo dell'armamento, stato attuale e malfunzionamenti, visualizzazione e controllo del bypass delle zone, controllo di gruppo delle uscite, visualizzazione delle temperature e modifica delle soglie per il TermostatoGSM, visualizzazione dei valori degli ingressi analogici AI e modifica delle soglie impostate
• riduzione dei costi di controllo via SMS grazie al consolidamento delle informazioni in singoli messaggi per le applicazioni
• Applicazione RopamDroid versione Pro con supporto di numerosi sistemi e oggetti
• supporto del sistema OptimaGSM dalla versione RopamDroid 1.8.

MONTAGGIO

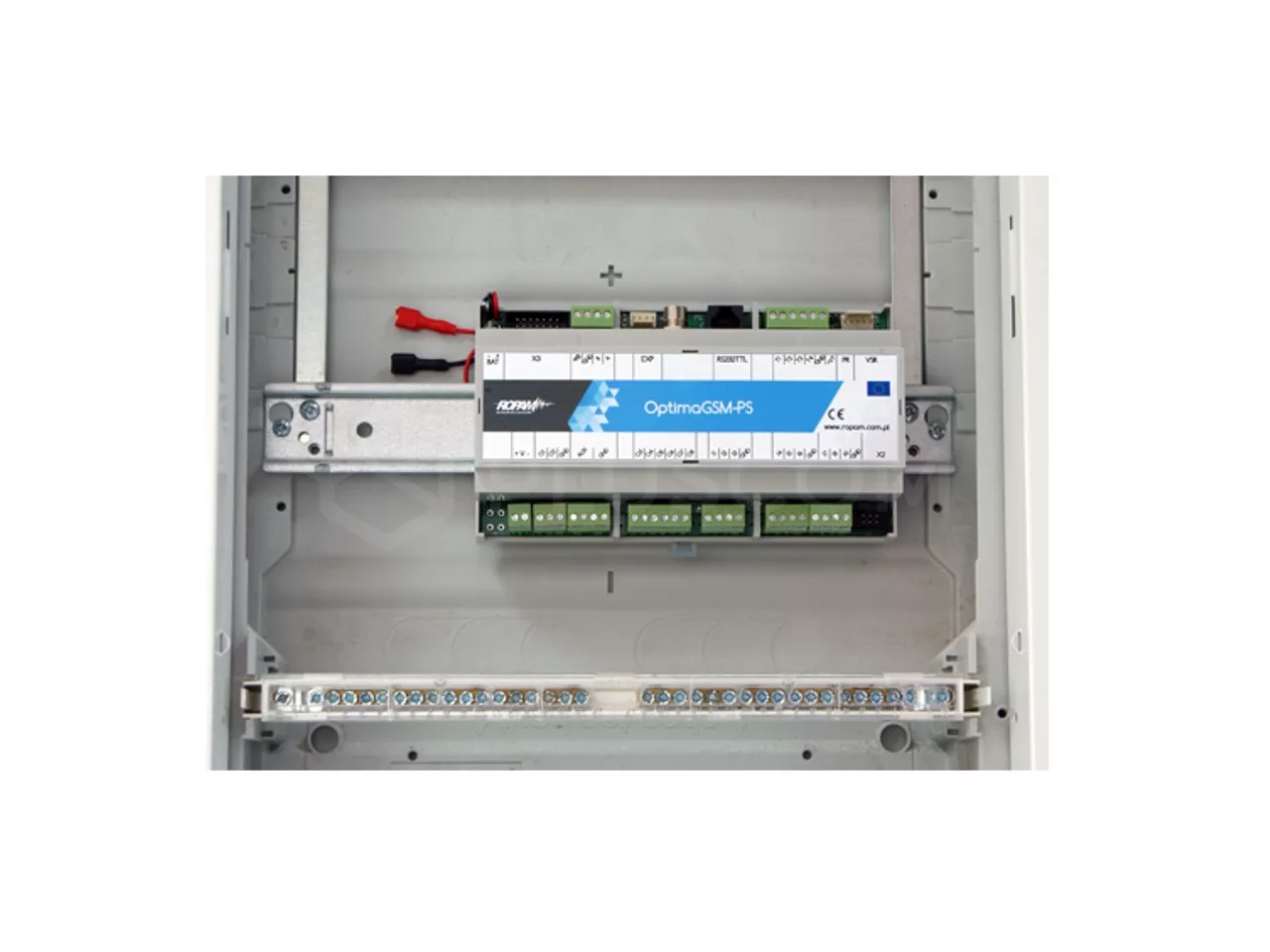

Pannello di controllo in un involucro per il montaggio su guida DIN 9M.
