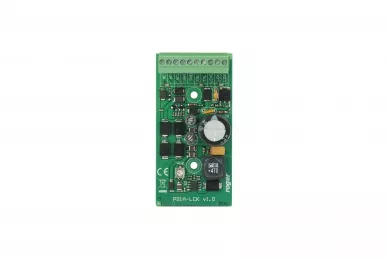

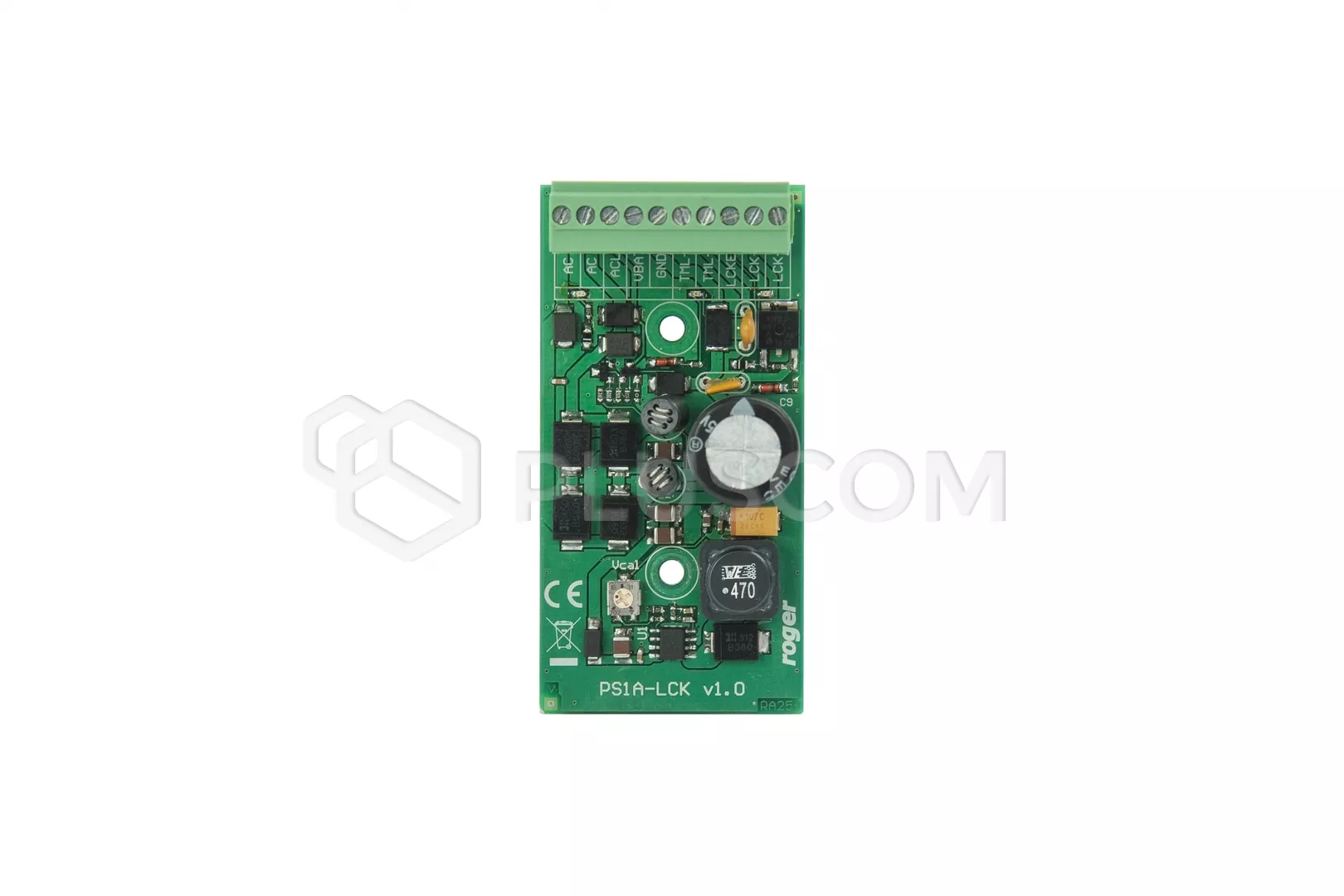

Roger PS1A-LCK Modulo di alimentazione

Roger PS1A-LCK Modulo di alimentazione

PS1A-LCK è un modulo di alimentazione progettato per l'uso nel sistema RACS 5. Lo scopo principale di PS1A-LCK è quello di alimentare un secondo passaggio quando la potenza dell'alimentatore incorporato di un controllore di accesso o di un expander è insufficiente.

Il modulo è alimentato da 18VAC, che converte in DC e fornisce 13,8VDC alle uscite LCK e TML.
La prima delle uscite, con una capacità di 1,0A, è progettata per alimentare la serratura con altri elementi del passaggio, ad es. faro o campanello. La seconda uscita, con una capacità di 0,2 A, è destinata ad alimentare i terminali di accesso. L'uscita da 1,0 A può essere attivata in modo permanente o a chiave dalla linea di ingresso del modulo.
PS1A-LCK dispone di un ingresso per il collegamento di una fonte di alimentazione di emergenza (BAT+) per mantenere l'alimentazione del passaggio in caso di interruzione dell'alimentazione CA.

Su tutte le uscite, il modulo di alimentazione è dotato di protezione da sovraccarico.

Dati tecnici:

• alimentazione: 18VAC min. 20VA
• Uscita di alimentazione del blocco LCK: 13,8VDC/0,2A
• Uscita di alimentazione del lettore TML: 13,8VDC/1,0A
• Uscita di indicazione di mancanza di alimentazione ACL: 15VDC/40mA
• Ingresso LCKEN; stato basso <1V
• classe ambientale: I
• temperatura di lavoro: +5°C - +40°C
• dimensioni: 40x80mm
• pesoL: 45g
