Roger MCX16-AP-8 Espansione I/O con interfaccia APERIO

912,44 EUR contiene 23.00% IVA
Codice prodotto: #22422
Produttore: Roger
  • Supporta 8 serrature APERIO wireless
  • 8 ingressi NO/NC
  • 6 uscite a transistor 12V/1,0A
  • 2 uscite relè NO/NC 30V/1,5A CC/AC
  • Alimentazione da trasformatore o alimentazione esterna
Consegna e tasse:
Polonia IVA: 23.00% cambiamento
Costo di spedizione da:
2,53 EUR
Forme di pagamento:

Prodotti complementari:
Batteria 12V 7Ah CS12-7 Batteria 12V 7.2Ah GP 1272 Batteria 12V 7Ah GP 1272 F2 Pulsar TRP 40VA Trasformatore AWT150 Batteria 12V 7.2Ah LT12-7.2 Batteria 12V 7Ah CJ12-7 Mean Well LRS-35-12 Alimentazione switching 12V 3A per l'incasso Mean Well LRS-150-12 Alimentatore switching 12V 12,5A per l'installazione Roger PSD4D Distributore di bus di alimentazione e comunicazione Roger PS1A-LCK Modulo di alimentazione

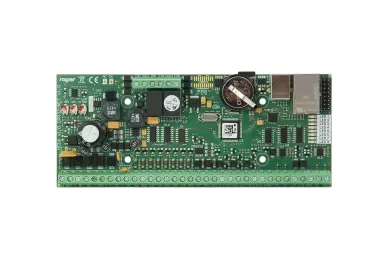

Roger MCX16-AP-8 Espansore di I/O con interfaccia APERIO


L'MCX16-AP-8 è compatibile a livello hardware con il modulo controllore MC16. Il suo ruolo è quello di mediare la comunicazione tra le serrature wireless e il controllore di accesso MC16. L'expander supporta 8 serrature e comunica con il controller tramite bus RS485 e con il sistema APERIO tramite Ethernet (LAN). Inoltre, l'MCX16-AP-8 mette a disposizione le sue linee di ingresso e di uscita.

L'espansore è dotato di otto linee di ingresso IN1-IN8, configurabili come ingressi NA o NC, sei uscite a transistor OUT1-OUT6 di tipo open-collector, due uscite a relè REL1 e REL2, ciascuna delle quali fornisce un contatto NA/NC con una capacità di carico di 30V/1,5A, e un'uscita di alimentazione AUX e TML, destinata all'alimentazione di dispositivi aggiuntivi.

Per alimentare l'MCX16-AP-8 è necessario un trasformatore da 230 VCA/18 VCA/40VA, ma in opzione può essere alimentato a 12 o 24 V CC. Nel caso di alimentazione a 12 V CC, l'espansore non supporta direttamente una batteria di riserva e l'alimentazione di riserva deve essere assicurata da un alimentatore esterno.

Caratteristiche dell'espansore:
  • interfaccia per il funzionamento di 8 serrature APERIO senza fili (ASSA ABLOY)
  • 8 ingressi NO/NC
  • 6 uscite a transistor 12V/1,0A
  • 2 uscite relè NO/NC 30V/1,5A DC/AC
  • uscite di alimentazione 12V/1,0A e 12V/0,2A
  • Ricarica della batteria da 0,3A
  • protezione della batteria da scarica profonda
  • segnalazione degli stati di alimentazione al controllore di accesso

Roger MCX16-AP-8 Espansione I/O con interfaccia APERIO

Roger MCX16-AP-8 Espansione I/O con interfaccia APERIO


DATI TECNICI
  • tensione di alimentazione:
    • 12VDC - ammissibile 10-15VDC
    • 18VAC - ammissibile 17-22VAC
    • 24VDC - 22-26VDC ammissibile
  • batteria: 13,8V/7Ah
  • corrente di carica circa 300mA
  • consumo di corrente: 100mA a 18VAC (senza carico sulle uscite AUX/TML)
  • 8 ingressi parametrici
  • 2 uscite a relè
  • 6 uscite a transistor a collettore aperto
  • 2 uscite di alimentazione: 12VDC/0,2A (TML) e 12VDC/1A (AUX)
  • Porte RS485: 2 porte di comunicazione RS485
  • Porta Ethernet: 1 porta di comunicazione 10BASE-T 10/100Mb
  • distanza: max. 1200 m tra controllore ed expander (RS485)
  • temperatura di lavoro: +5°C - +40°C
  • classe ambientale: I
  • dimensioni: 72x175x30 mm
  • peso: 200g
