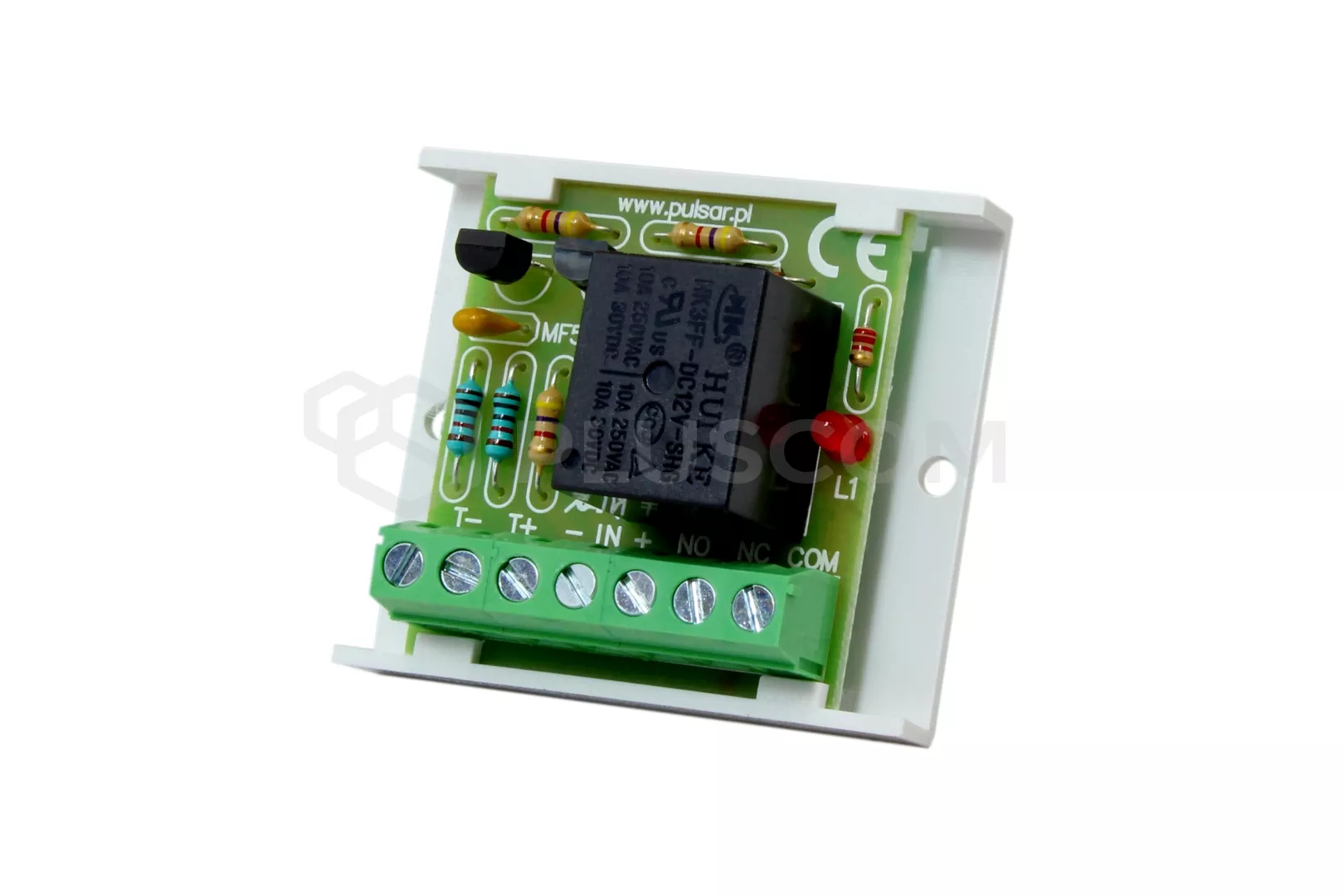

Modulo relè Pulsar AWZ 610

9,96 EUR contiene 23.00% IVA
Codice prodotto: #10677
Produttore: Pulsar
  • Numero di relè: 1
  • Numero di contatti: 1
  • Tensione della bobina: 10-14 V CC
  • Ingresso T+,T-, relè di attivazione con stato basso o alto
Consegna e tasse:
Polonia IVA: 23.00% cambiamento
Costo di spedizione da:
2,53 EUR
Forme di pagamento:

Prodotti complementari:
Modulo relè PK2 Pulsar AWZ508

Modulo relè AWZ610 (modulo relè MP1)

Modulo relè Pulsar AWZ 610

Modulo relè Pulsar AWZ 610


APPLICAZIONE:
Il modulo relè MP1 AWZ 610 è progettato per essere utilizzato in installazioni a bassa tensione. Viene utilizzato per controllare, segnalare stati, ad es. nei sistemi di allarme e di controllo degli accessi. Può essere utilizzato per controllare dispositivi con un elevato consumo di corrente tramite le uscite OC dei sistemi di allarme. Inoltre, garantisce la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo.
Il modulo dispone di due ingressi indipendenti T+, T-, utilizzati per attivare il relè con uno stato basso o alto.

PARAMETRI TECNICI:
  • tensione di alimentazione del modulo: DC 10-14V
  • consumo di corrente: 45mA max
  • numero di relè: 1
  • carico dei contatti del relè: max 30V DC, 50V AC, corrente massima: 2A
  • Tensione di attivazione T:
    • T+, 5 V - Massa,
    • T- 0V (Uzas. - 5V)
  • dimensioni: 50x43x22(h) mm
  • peso: 30g
Modulo relè Pulsar AWZ 610

Modulo relè Pulsar AWZ 610

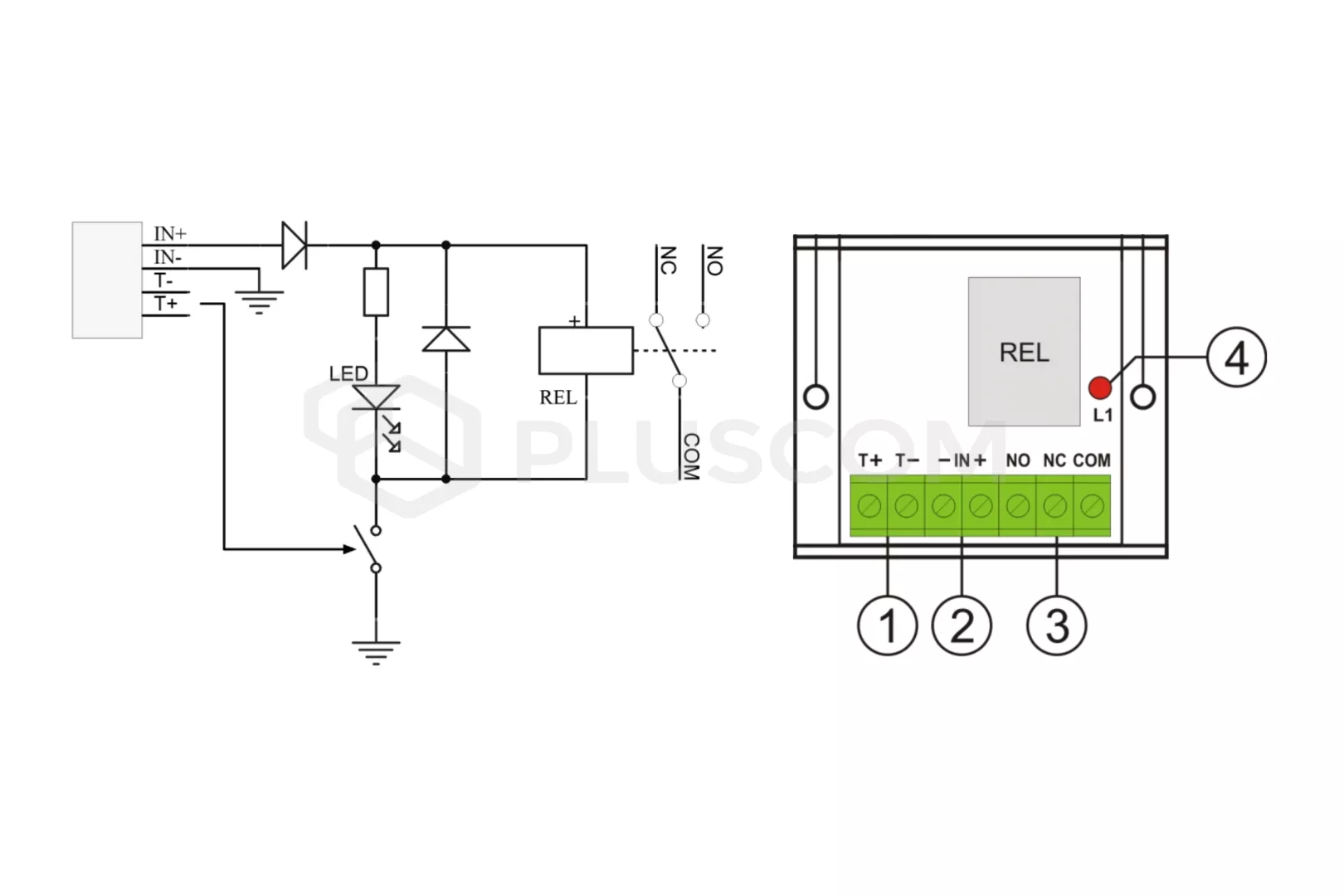

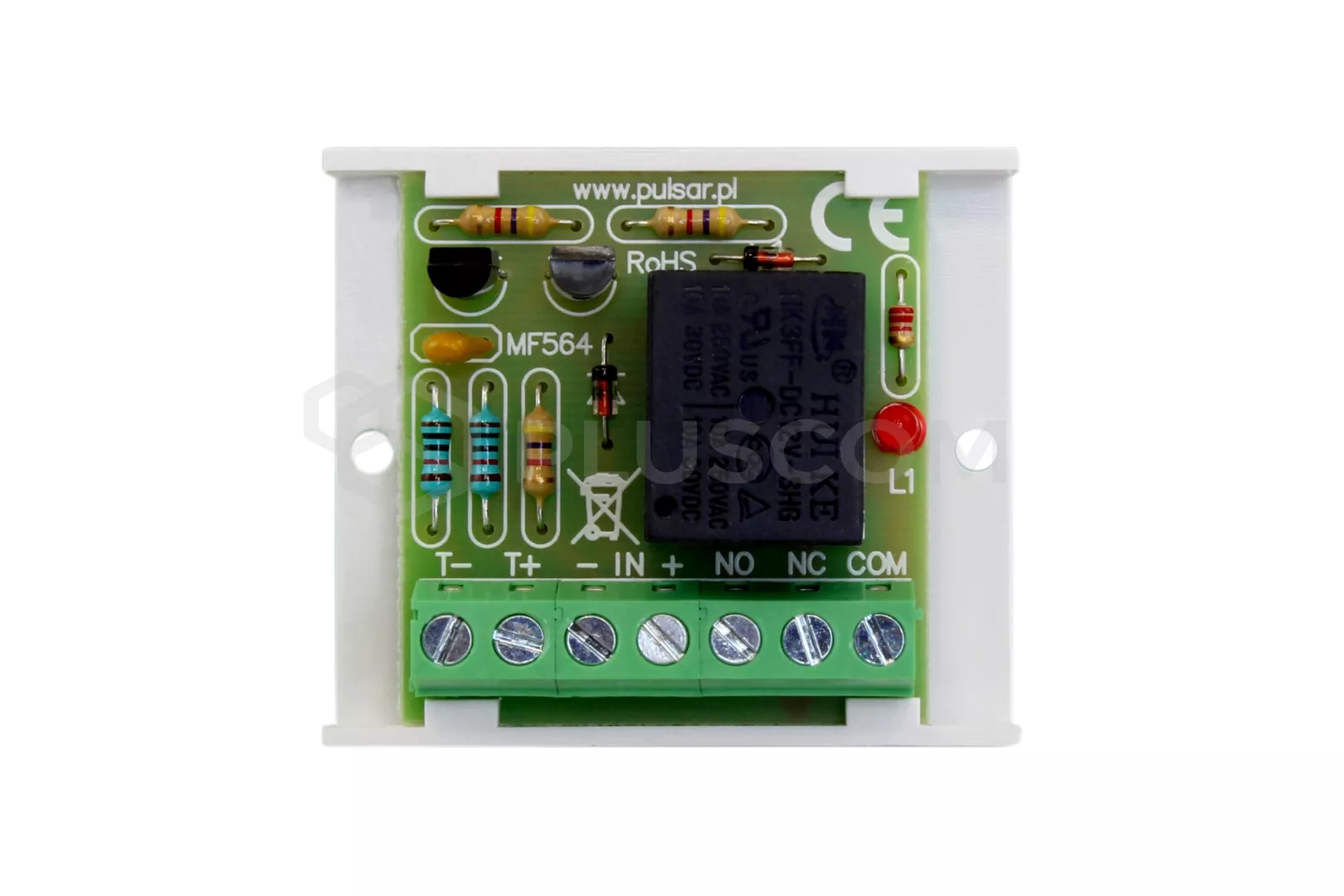

SCHEMA ELETTRICO, DESCRIZIONE DEI COMPONENTI:
1. T-, T+, ingresso di tensione per controllare il funzionamento dei relè
2. +IN-, ingresso di alimentazione del modulo
3. Contatti relè:
  • COM - morsetto comune del relè
  • NO - terminale normalmente aperto del relè
  • NC - terminale normalmente chiuso del relè
4. LED visivo (rosso) di segnalazione:
  • L1 acceso - Contatti COM - NO chiusi.
  • L1 non acceso - Contatti COM - NC chiusi
Modulo relè Pulsar AWZ 610

Modulo relè Pulsar AWZ 610


INSTALLAZIONE:
Il relè non ha una struttura aperta, pertanto si raccomanda di collocare il modulo in un quadro, un armadio o una scatola in prossimità del pannello di controllo o del dispositivo controllato. Per il montaggio si può utilizzare il nastro adesivo integrato oppure i fori per avvitare il nastro al pavimento.
