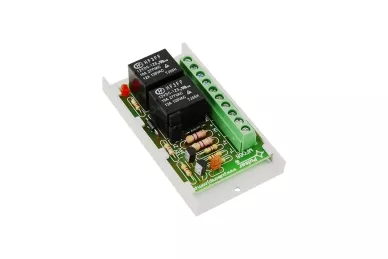

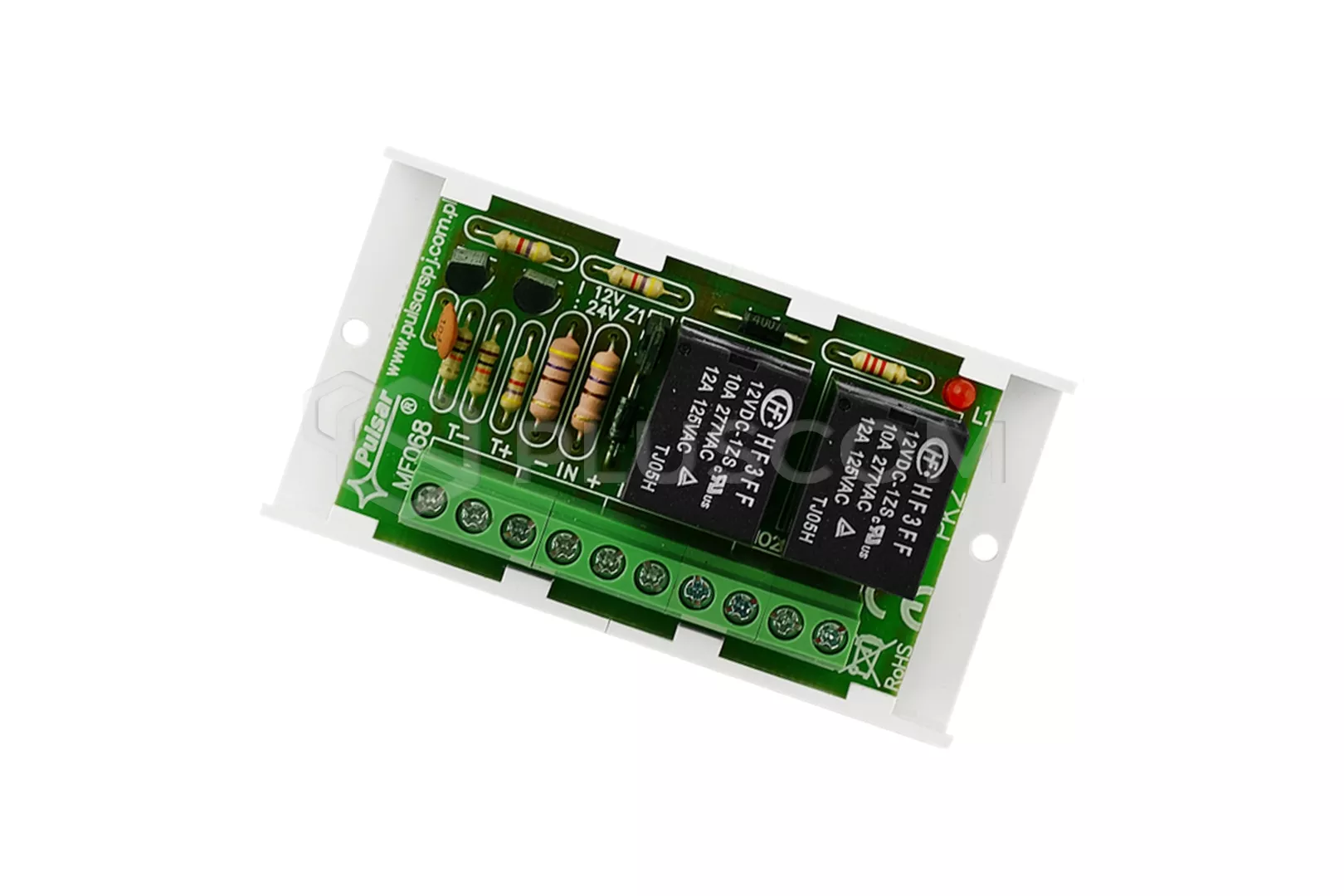

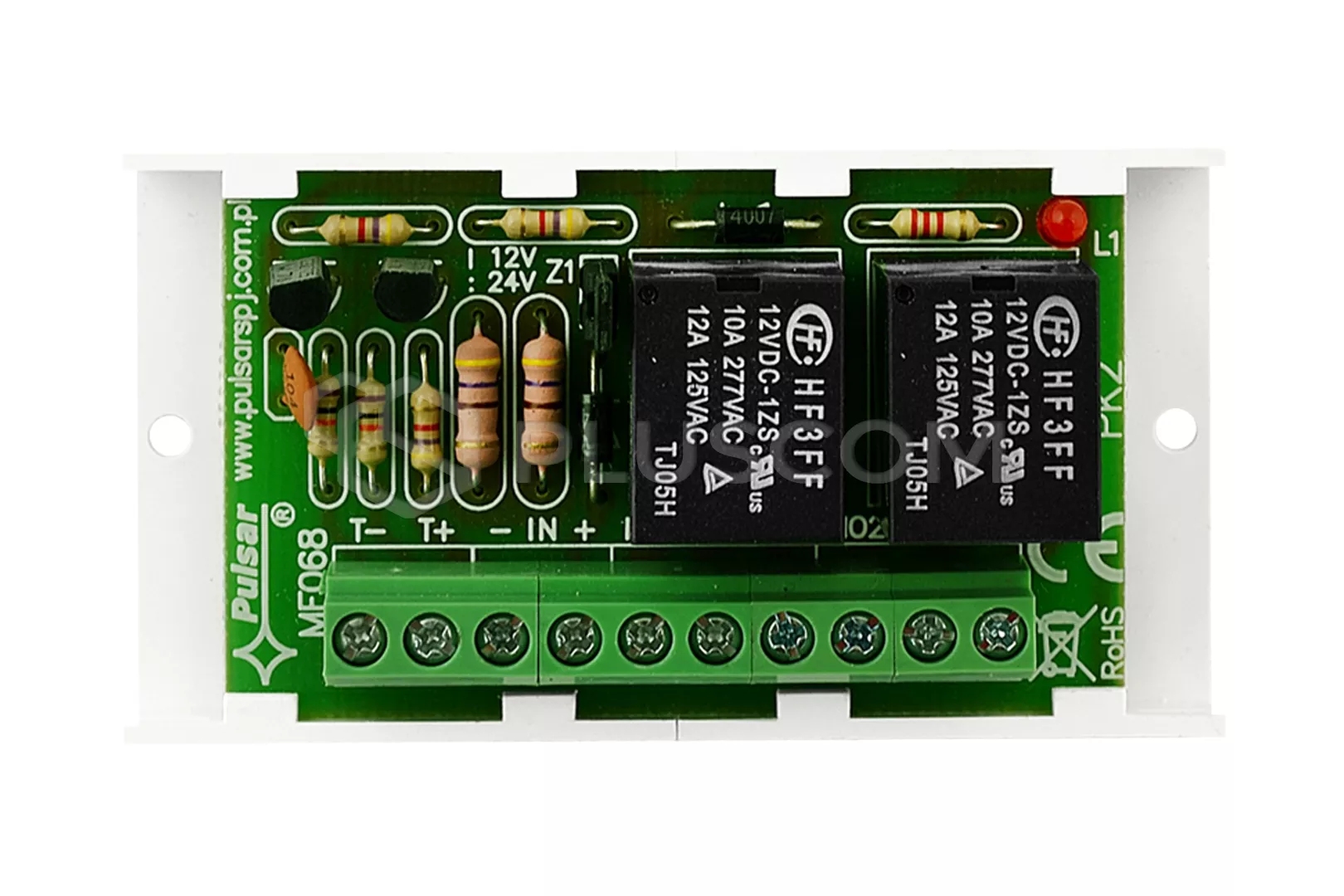

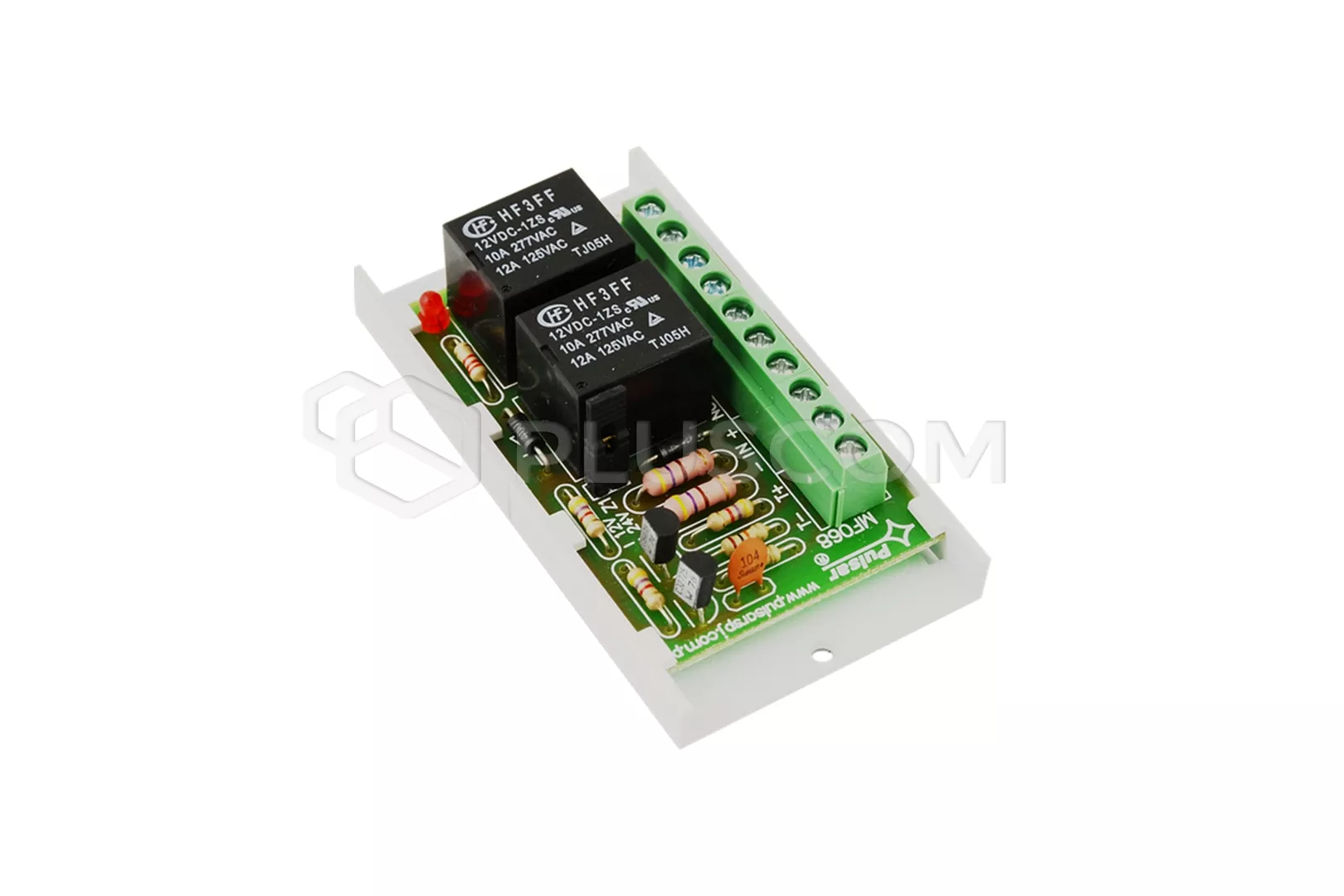

Modulo relè PK2 Pulsar AWZ508

Modulo relè AWZ508 con uscite di controllo T-/T+ (modulo relè PK2)

APPLICAZIONE:
Il modulo relè PK2 AWZ508 è destinato all'uso in installazioni a bassa tensione. Viene utilizzato per controllare, segnalare stati, ad es. nei sistemi di allarme e di controllo degli accessi. Può essere utilizzato per controllare dispositivi con un elevato consumo di corrente tramite le uscite OC dei sistemi di allarme. Inoltre, garantisce la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo. Dispone di due ingressi indipendenti T+,T- per l'attivazione di relè con stato alto o basso.

SPECIFICHE TECNICHE:

• tensione di alimentazione del modulo (commutabile con il ponticello Z1):

• 12V (10VDC÷15VDC)
• 24V (21VDC÷28VDC)

• consumo di corrente 75 mA max.
• numero di relè: 2

• tensione dei contatti del relè 30VDC / 50VAC max.
• corrente di contatto del relè 2A max.
• tensione di intervento T:
• T+ 5V÷Uzas
• T- 0V÷7V

• dimensioni: 80x43x22mm
• peso: 0,07g


MONTAGGIO:
Il relè è privo di alloggiamento, con design aperto. È possibile utilizzare il nastro adesivo integrato per il montaggio o i fori per avvitare la striscia a terra.
