Modulo relè Pulsar AWZ 513

Modulo relè AWZ513 con fusibili nel circuito della bobina del relè (modulo relè PK1)

APPLICAZIONE:
Il modulo relè MS AWZ 513 è destinato all'uso in impianti a bassa tensione. Viene utilizzato per controllare stati di segnale quali. nei sistemi di allarme e di controllo degli accessi. Può essere utilizzato per controllare dispositivi ad alto consumo di corrente tramite le uscite OC dei sistemi di allarme. Inoltre, garantisce la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo.
Il modulo è dotato di due fusibili:

• F1 - 2A - protegge l'uscita di alimentazione S(+)

• F2 - 0,5A nel circuito della bobina del relè (può essere disinserito con il tasto ponticello J)


Il LED indica il funzionamento del relè.

SPECIFICHE TECNICHE:

• tensione bobina relè: 10-14V DC
• corrente bobina: 25mA 12V DC
• numero di relè: 1
• carico dei contatti del relè: max 30V DC, 50V AC, corrente massima: 2A
• tempo di accensione/spegnimento: 15ms/8ms
• dimensioni: 70x43x20(h) mm
• peso: 36g

MONTAGGIO:
Il relè non ha una struttura aperta, quindi si consiglia di collocare il modulo in un armadio o in una scatola in prossimità del pannello di controllo o del dispositivo controllato. Per il montaggio si può utilizzare il nastro adesivo integrato oppure i fori per avvitare il nastro al pavimento.

Modulo relè Pulsar AWZ 513

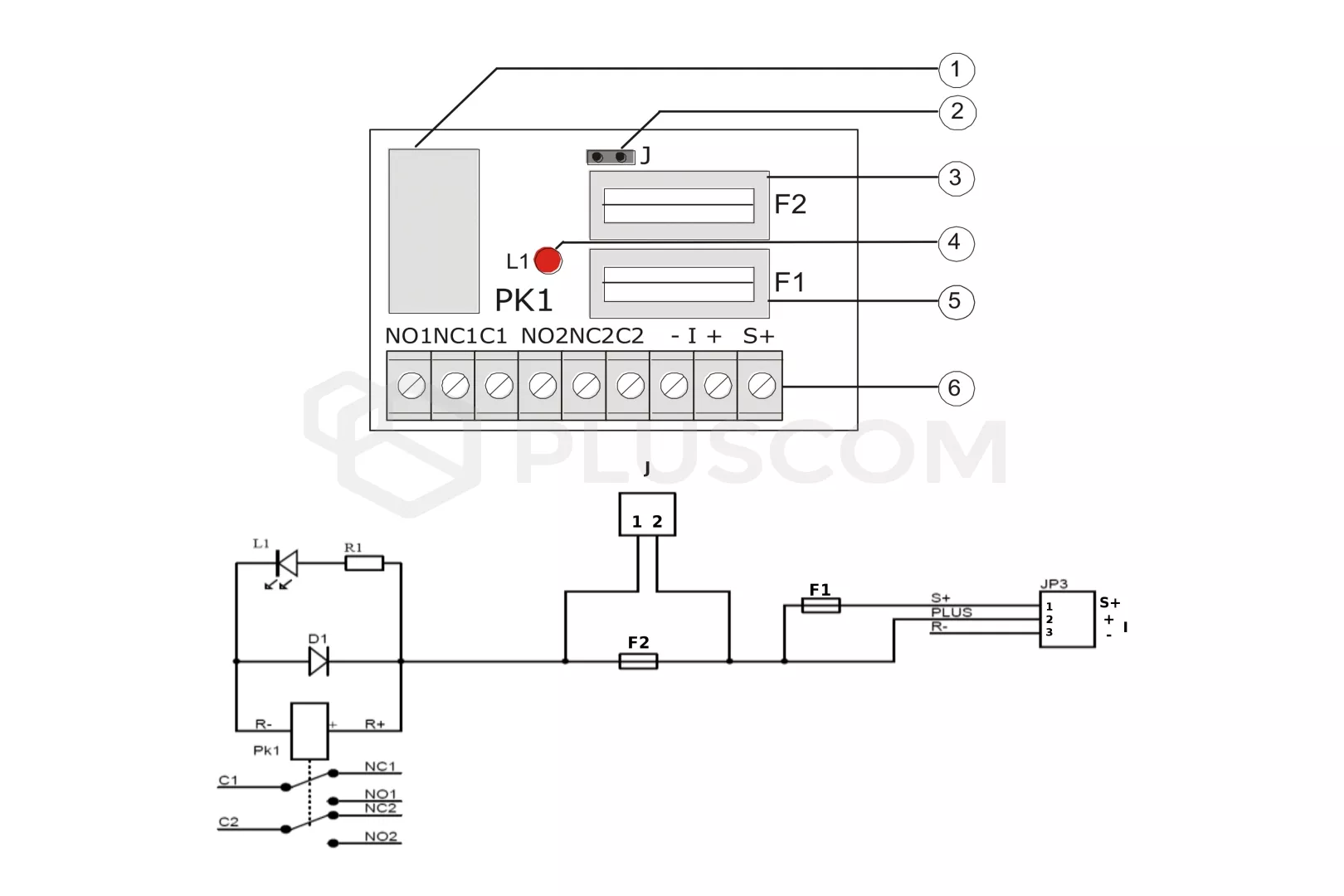

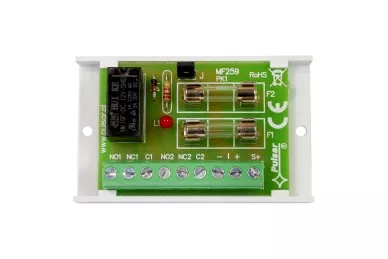

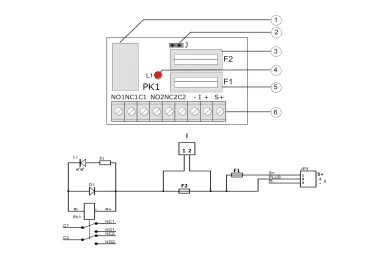

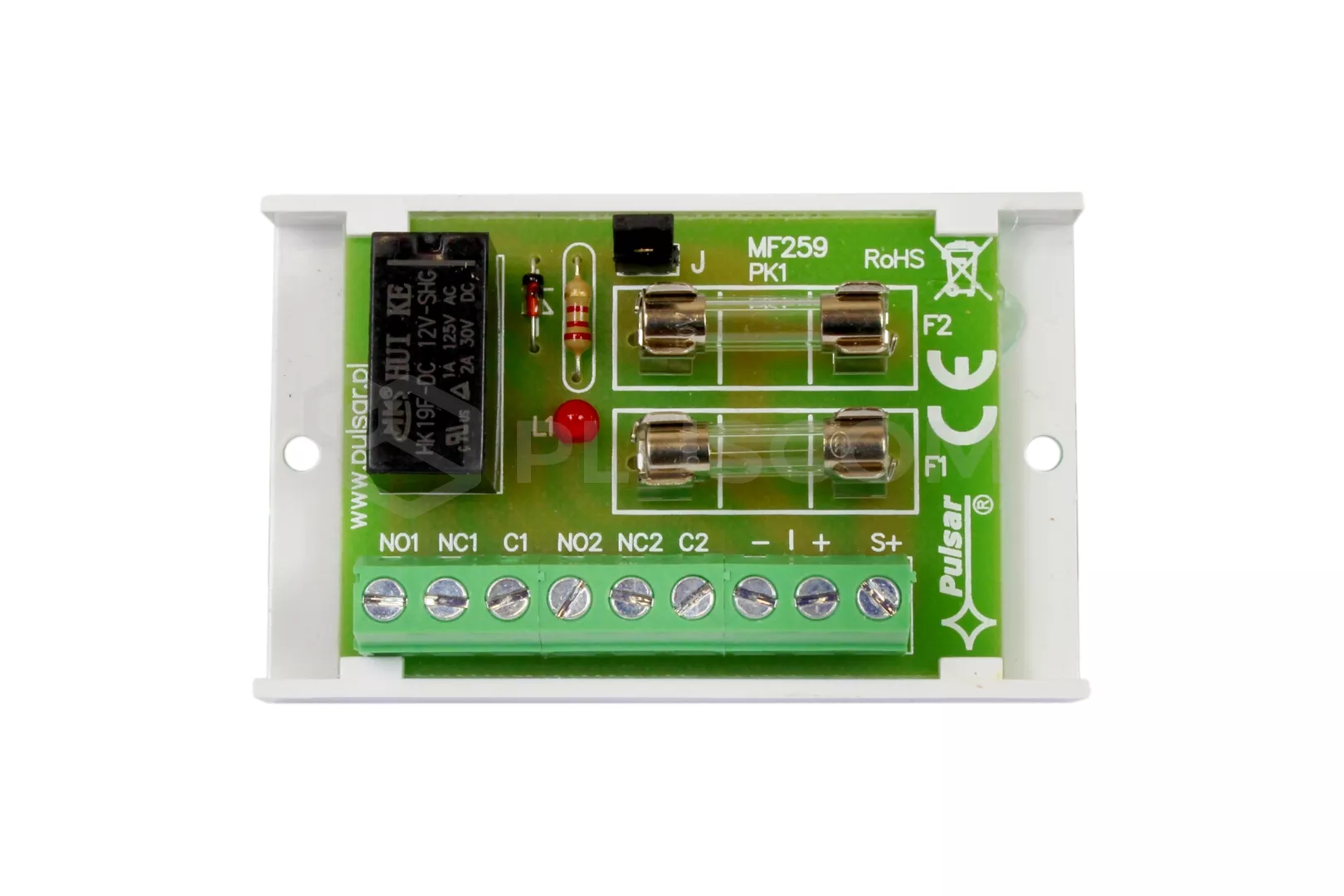

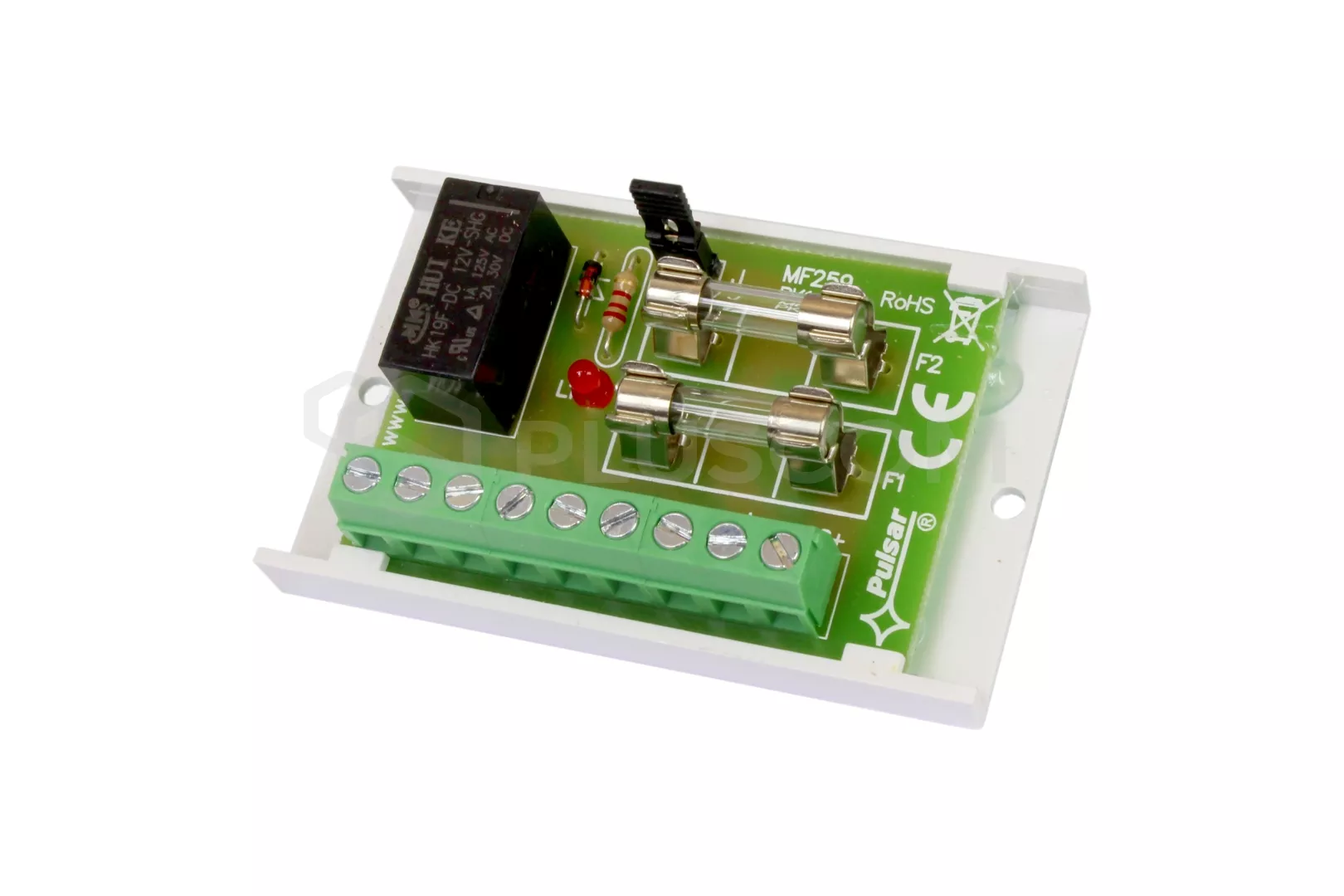

DESCRIZIONE DEL MODULO: relè ponticello J fusibile F2 Il LED indica il funzionamento del relè Fusibile F1 terminali del modulo TERMINALI DEL MODULO: I +/- funzionamento del relè ingresso tensione di controllo C1, C2 - terminali comuni del relè NO1, NO2 - terminale normalmente aperto del relè NC1, NC2 - terminale normalmente chiuso del relè Uscita alimentazione S+ (+) protetta da fusibile F1
