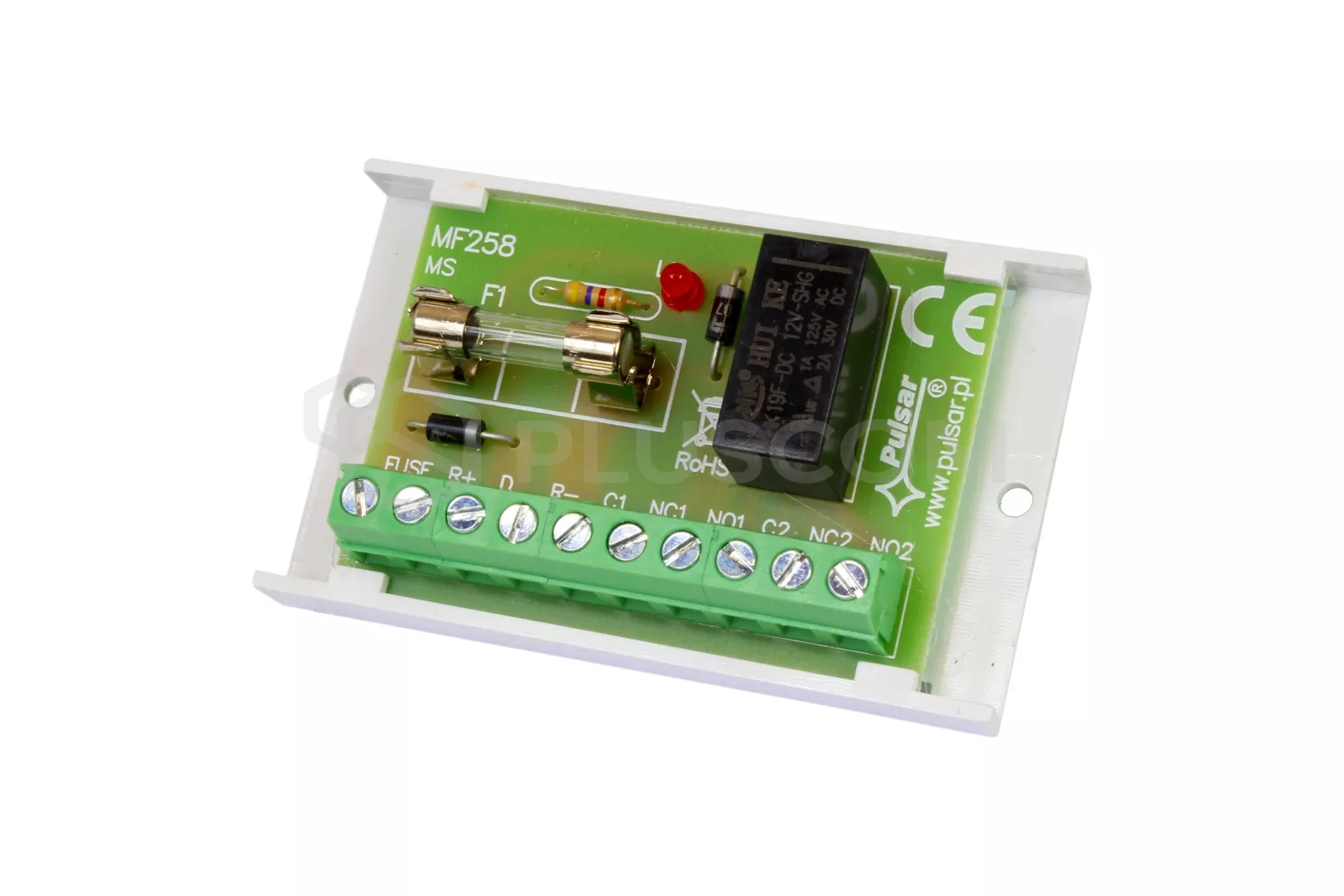

Modulo relè Pulsar AWZ 511

Modulo relè AWZ511 con fusibile nel circuito della bobina del relè (modulo relè MS)

APPLICAZIONE:
Il modulo relè MS AWZ 511 è destinato all'uso in impianti a bassa tensione. Viene utilizzato per controllare, segnalare stati, ad es. nei sistemi di allarme e di controllo degli accessi. Può essere utilizzato per controllare dispositivi con un elevato consumo di corrente tramite le uscite OC dei sistemi di allarme. Inoltre, garantisce la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo. È dotato di un fusibile da 1,5 A nel circuito della bobina del relè. (FUSIBILE, R-). Un LED indica il funzionamento del relè.

SPECIFICHE TECNICHE:

• tensione bobina relè: 10-14V DC
• corrente bobina: 25mA 12V DC
• numero di relè: 1
• carico dei contatti del relè: max 30V DC, 50V AC, corrente massima: 2A
• tempo di accensione/spegnimento: 15ms/8ms
• dimensioni: 70x43x20(h) mm
• peso: 34g

MONTAGGIO:

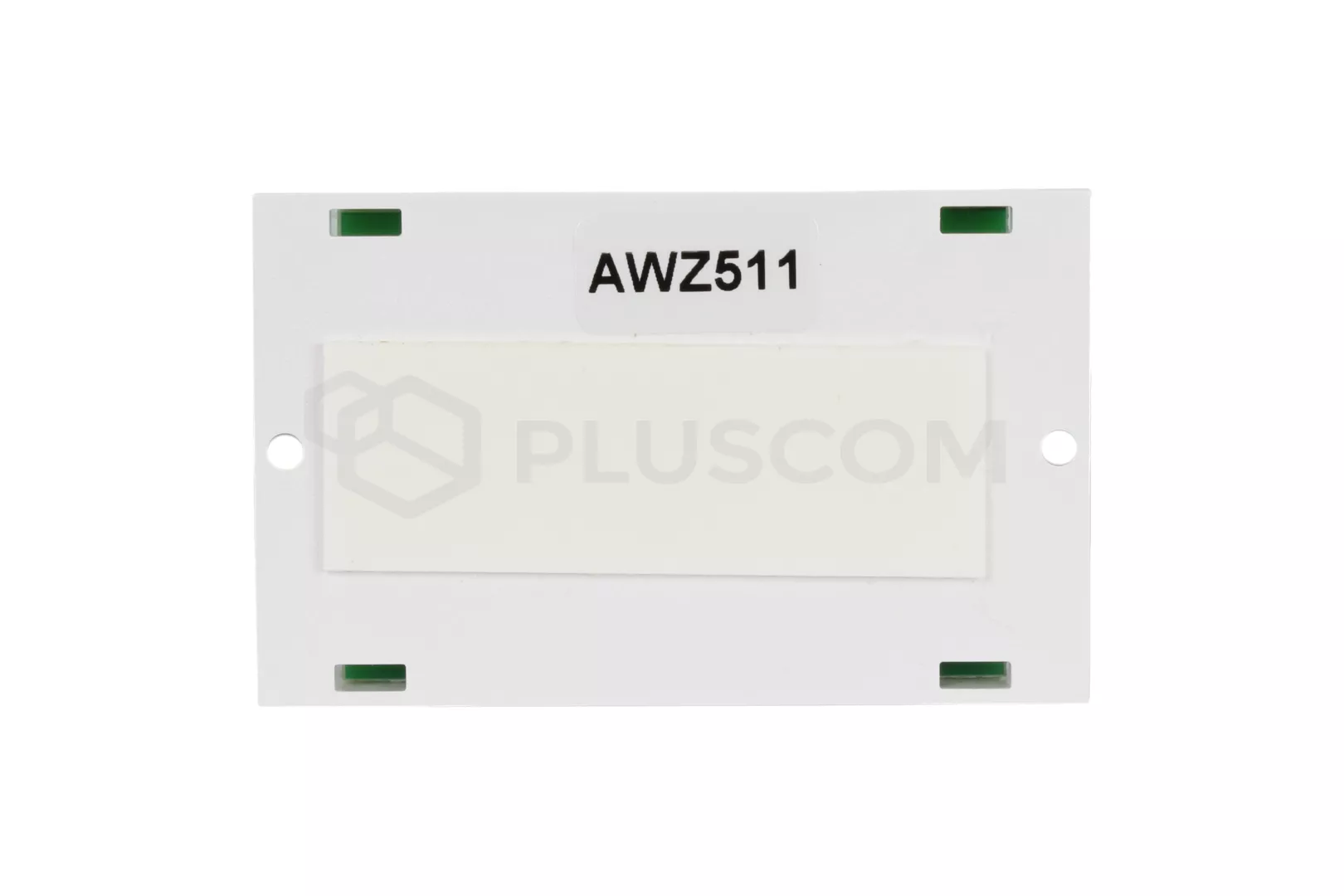

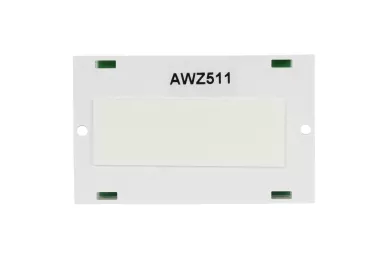

Il relè non ha una struttura aperta, quindi si consiglia di collocare il modulo in un contenitore, un armadio o una scatola in prossimità del pannello di controllo o del dispositivo controllato. Per il montaggio si può utilizzare il nastro adesivo integrato oppure i fori per avvitare il nastro al pavimento.

Modulo relè Pulsar AWZ 511

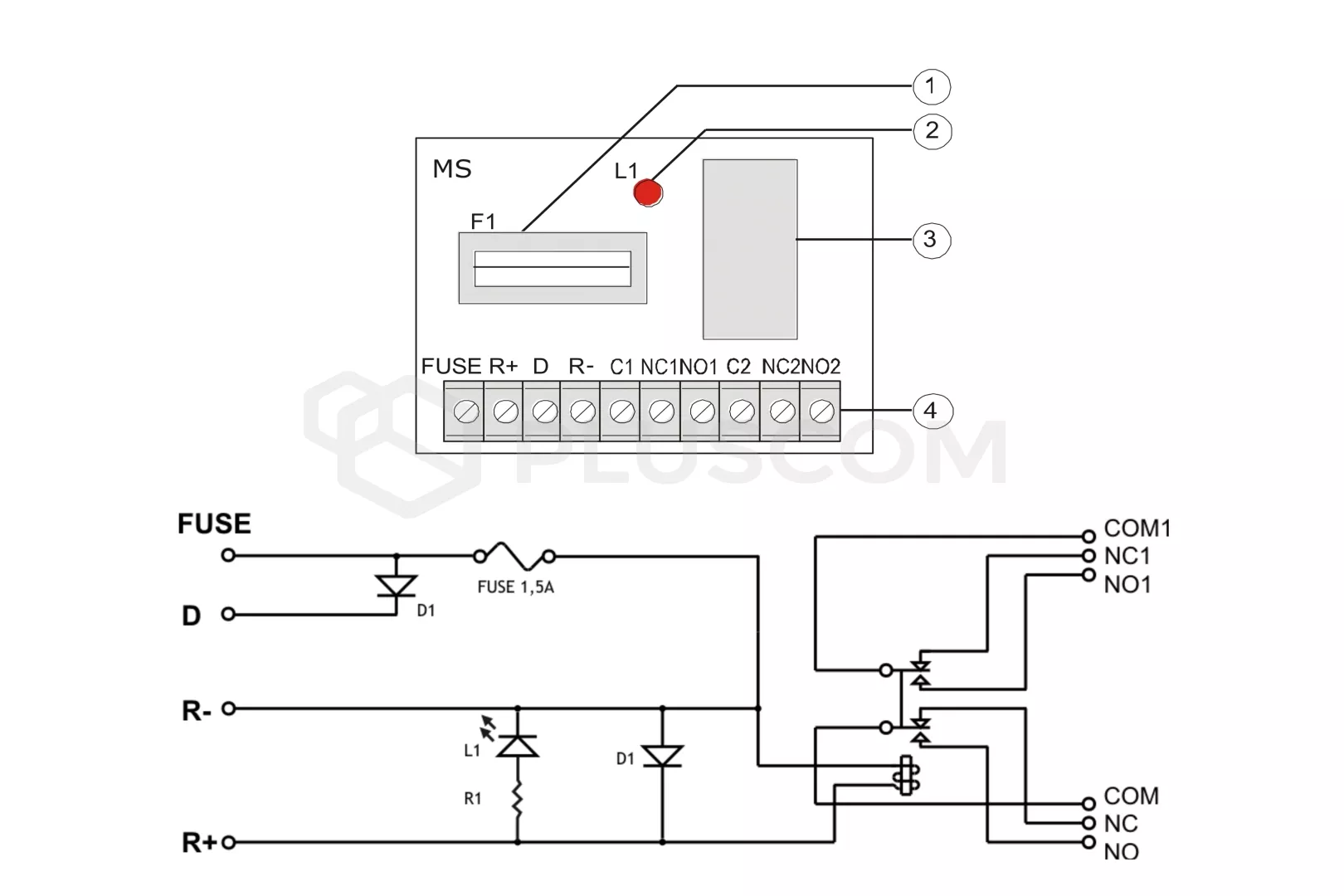

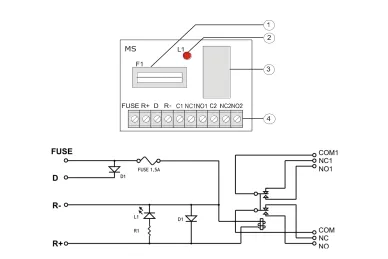

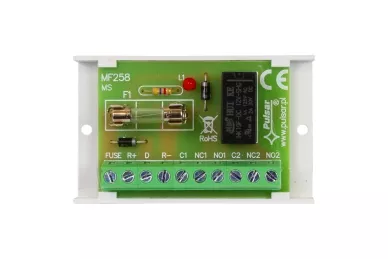

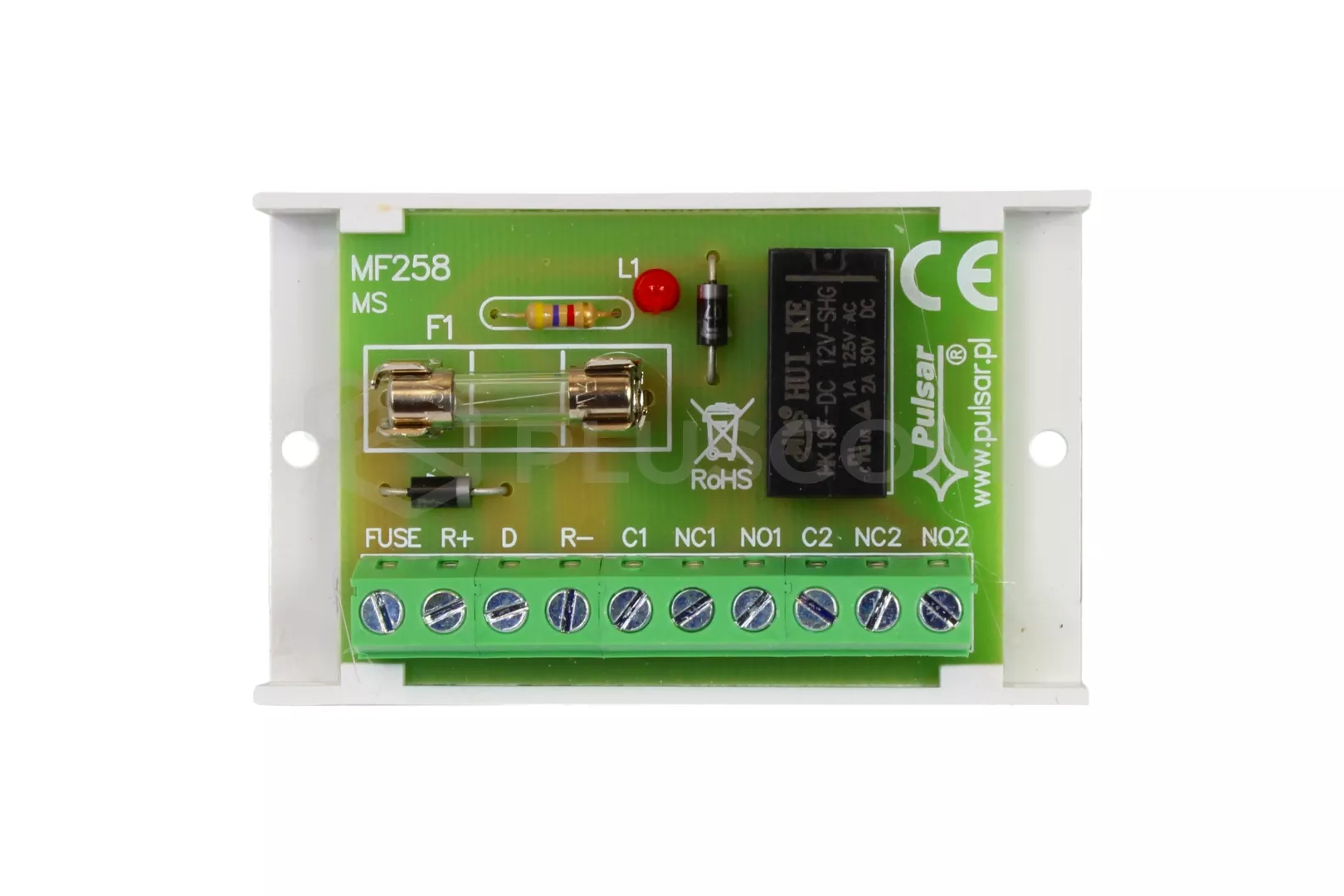

DESCRIZIONE DEL MODULO: fusibile Il LED indica il funzionamento del relè relè terminale del modulo TERMINALI DEL MODULO: FUSE - uscita protetta da fusibile R+, R - ingressi di tensione che controllano il funzionamento del relè D - uscita di controllo C1, C2 - terminale comune del relè NO1, NO2 - terminale normalmente aperto del relè NC1, NC2 - terminale normalmente chiuso del relè
