Modulo relè a tempo Pulsar AWZ 525

Modulo relè a tempo AWZ525 (modulo relè a tempo PC3)

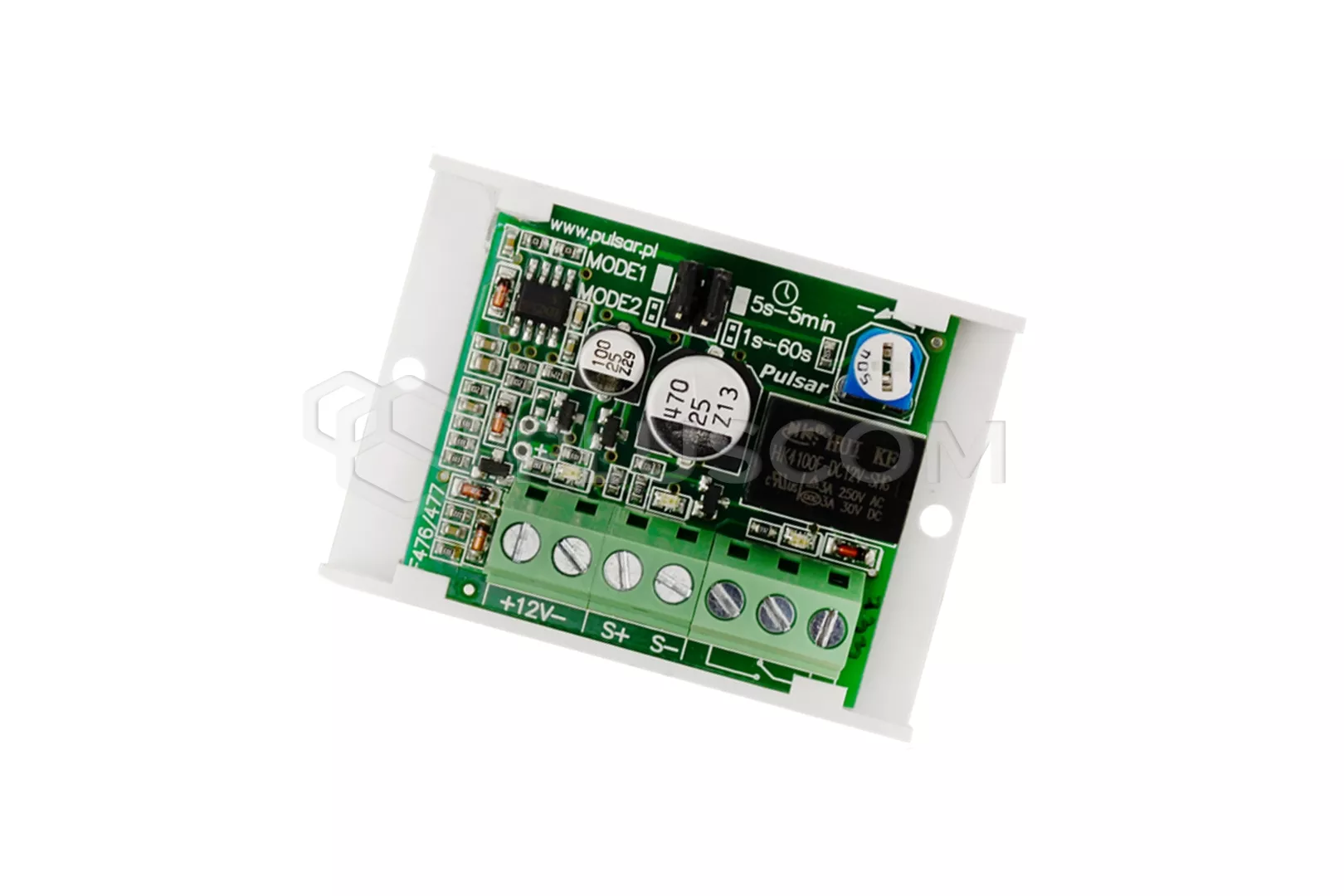

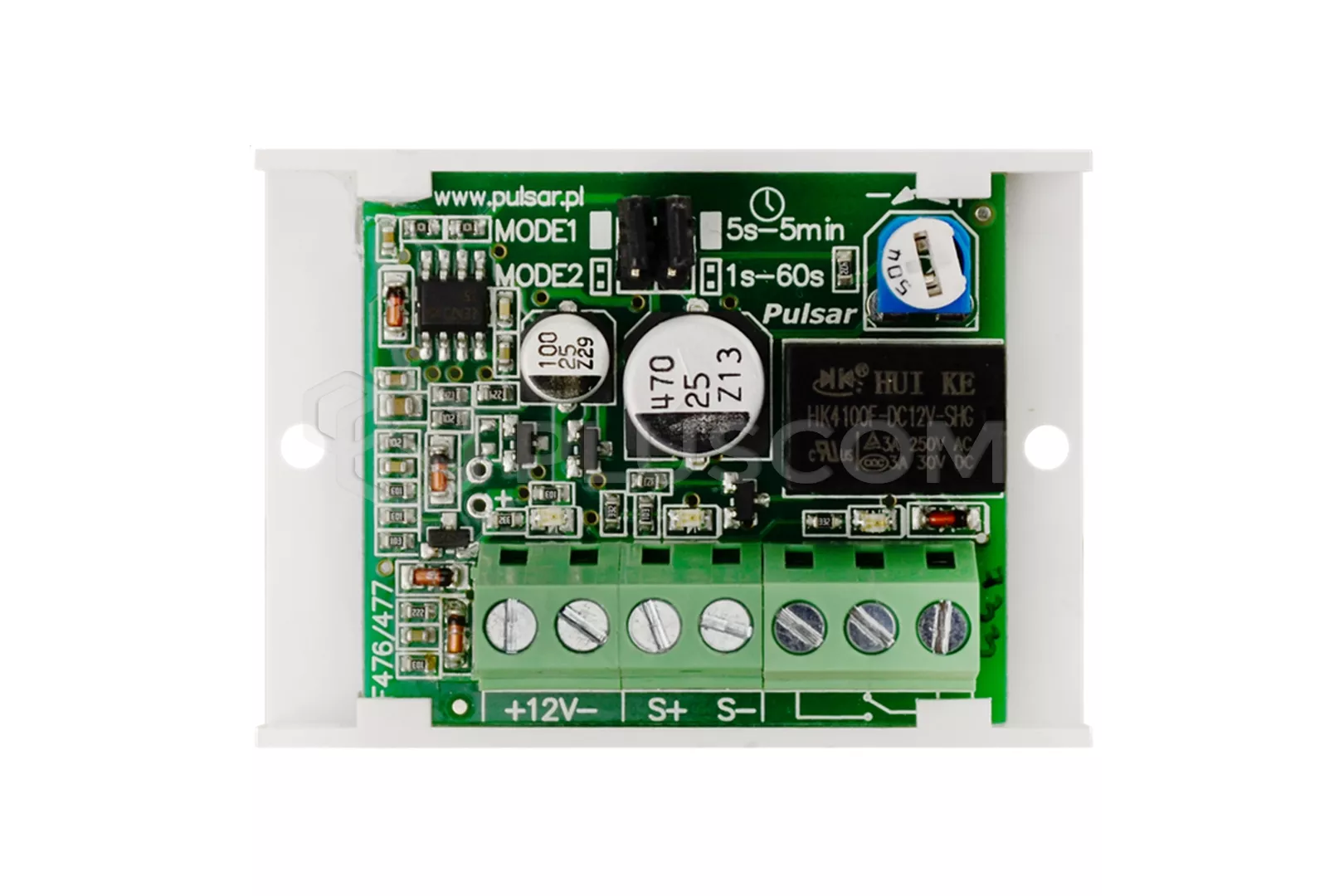

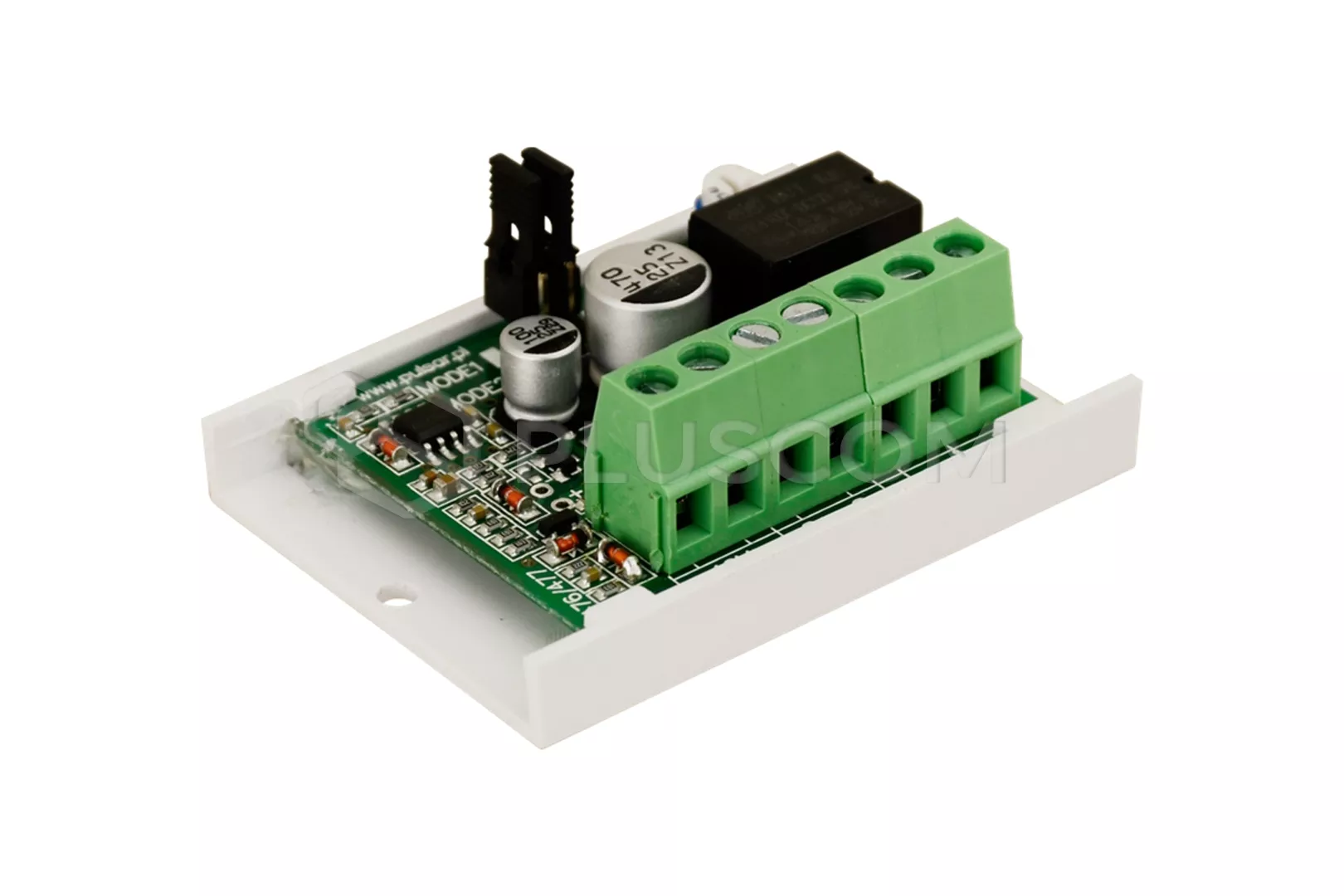

Il modulo temporizzatore AWZ525 è un relè che prolunga un breve impulso di attivazione per il tempo che gli diamo tramite un potenziometro. Il dispositivo può funzionare in due modalità: prolunga il tempo dal momento in cui appare l'impulso e prolunga il tempo dal momento in cui scompare il segnale di attivazione.
Sono disponibili due intervalli di tempo misurati:

• Intervallo 1: 1s-60s
• Gamma 2: 5s-5 min

PARAMETRI TECNICI:

• tensione di alimentazione 10-14V DC

• consumo di corrente: 5 mA/25 mA (relè inattivo/attivo) (±5%)
• numero di relè: 1

• carico dei contatti del relè: 1A 50V AC/30V DC
• ingressi di controllo:

• Ingresso S+ controllo 10÷14V DC
• Ingresso S- controllo 0V (GND)
• segnalazione ottica a LED

• dimensioni: 60x43x23 mm
• peso: 0,05 g
