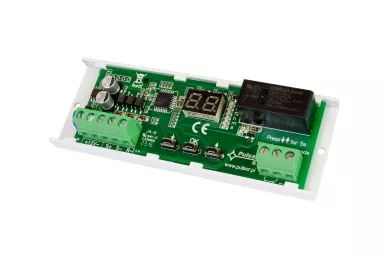

Modulo relè a tempo Pulsar AWZ 516

Modulo relè a tempo AWZ516 (modulo relè a tempo PC1)

Modulo relè orario per la realizzazione di programmi a tempo. Da utilizzare 18 programmi diversi. Le funzioni svolte dal modulo possono essere utilizzate in un'ampia gamma di applicazioni, da quelle più semplici come l'estensione di brevi impulsi che controllano il funzionamento di serrature, ponticelli e controlli bistabili, alla realizzazione di funzioni complesse in funzione dello stato dell'ingresso S e dei timer impostati. Il relè viene quindi utilizzato nei circuiti di automazione e controllo e nei progetti di controllo degli accessi con dipendenze logiche dallo stato del controllore, del sensore di apertura della porta (interruttore reed), ecc.

CARATTERISTICHE: 18 programmi a tempo Gamma di tempi misurati fino a 100h elevata precisione dei tempi misurati capacità di carico dei contatti dei relè: DC 30V, AC 250V, corrente massima 10A programmazione semplice grazie ai tre tasti funzione, il display a LED e i diodi informano sui parametri impostati tre ingressi: ingresso di controllo attivato dall'alimentazione plus (S+) ingresso di controllo attivato dalla massa (S-) ingresso di reset attivato da terra (R-) alimentazione: DC 10-16V

Modulo relè a tempo Pulsar AWZ 516

PROGRAMMAZIONE

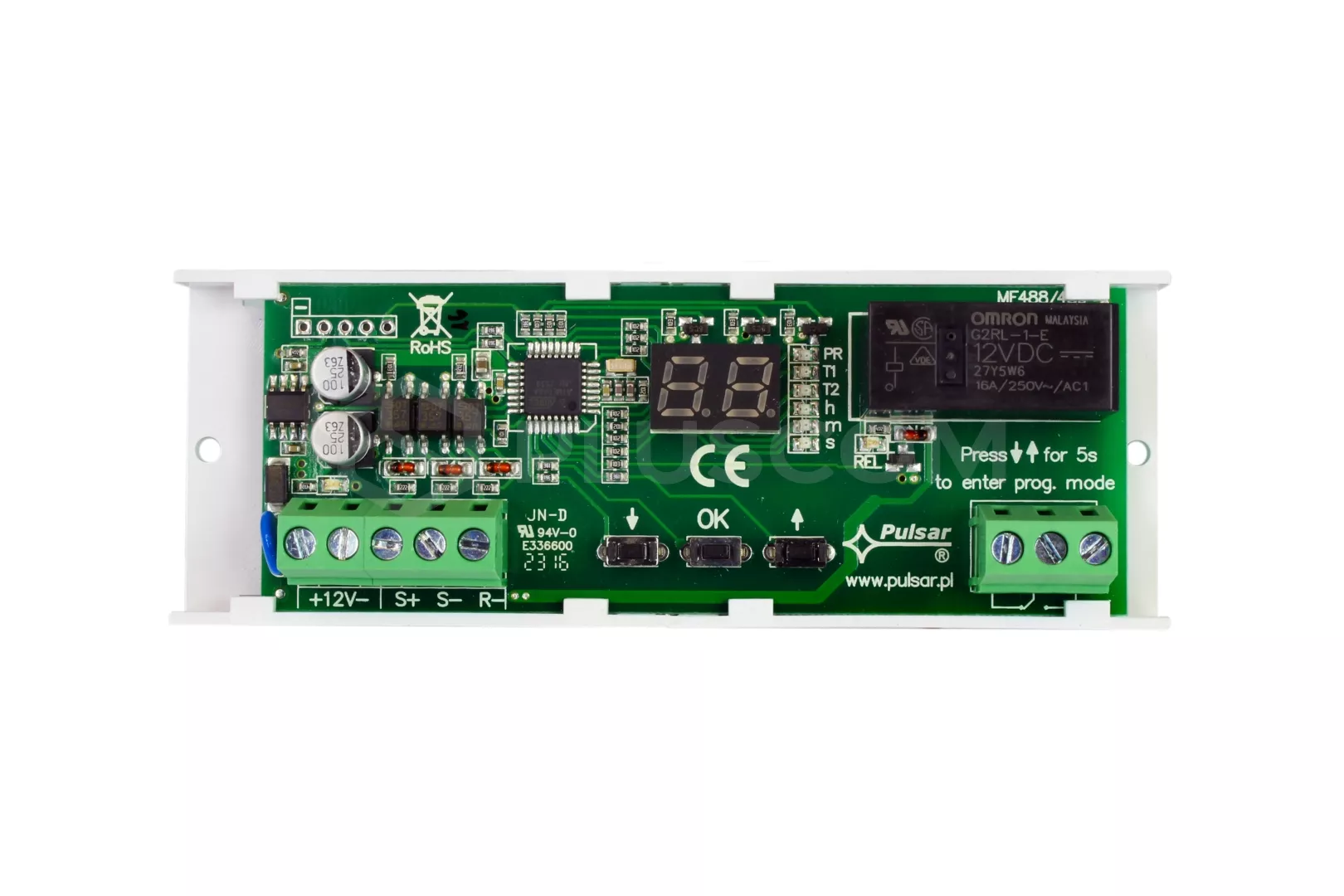

Tre tasti funzione consentono di selezionare il programma e di impostare i tempi T1 e T2. I LED e il doppio display a 7 segmenti indicano i valori selezionati/impostati.

MONTAGGIO

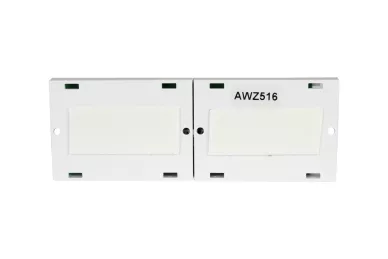

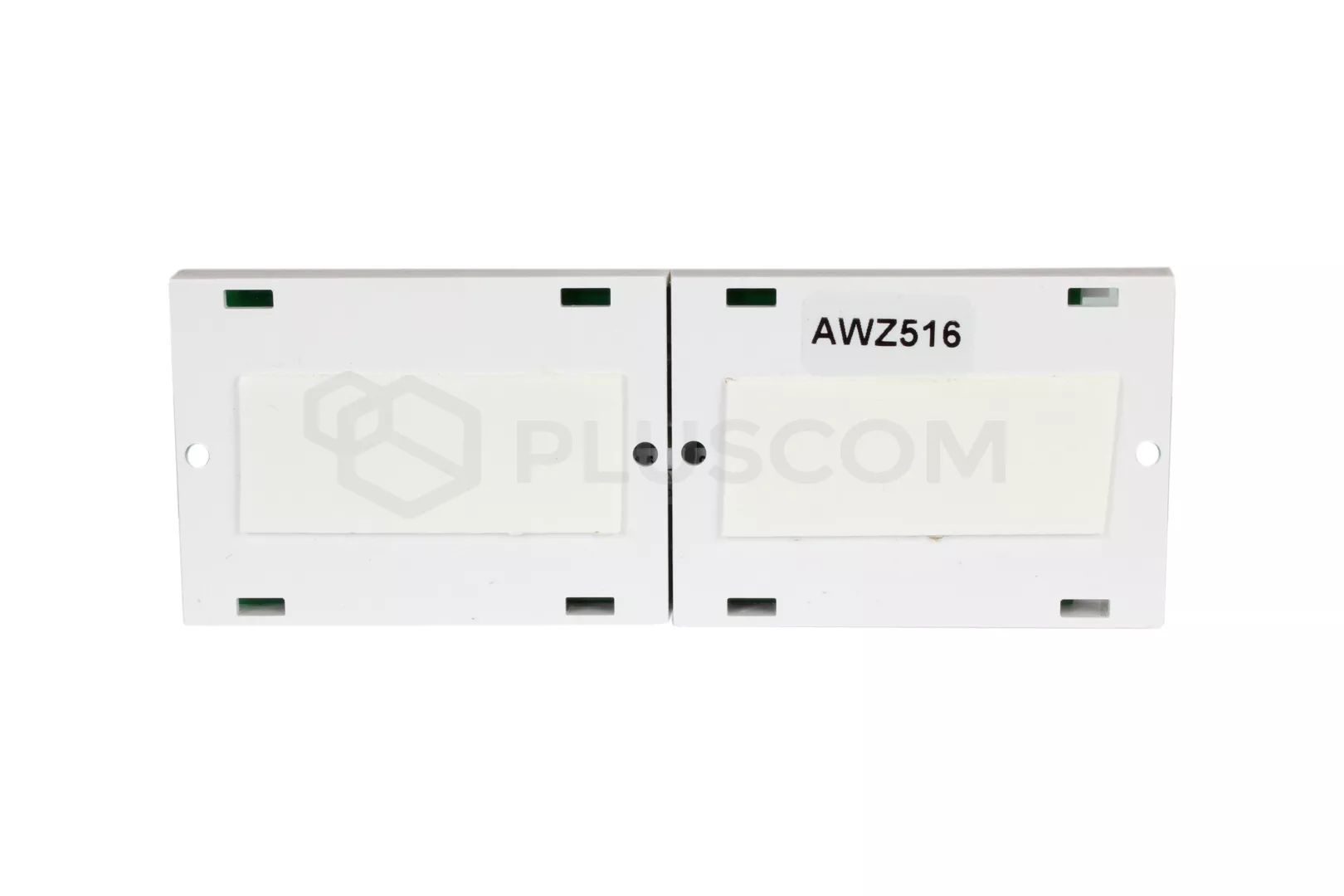

Il relè non ha una struttura aperta, pertanto si consiglia di collocare il modulo in un armadio, un cabinet o una scatola in prossimità del pannello di controllo o del dispositivo controllato. Per il montaggio si può utilizzare il nastro adesivo integrato oppure i fori per avvitare il nastro al pavimento.
