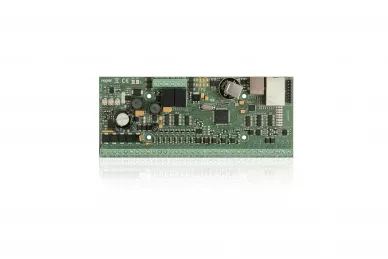

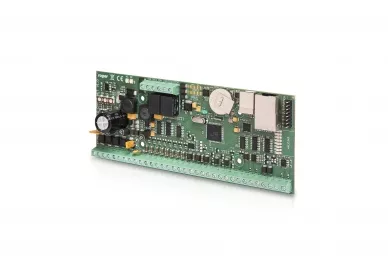

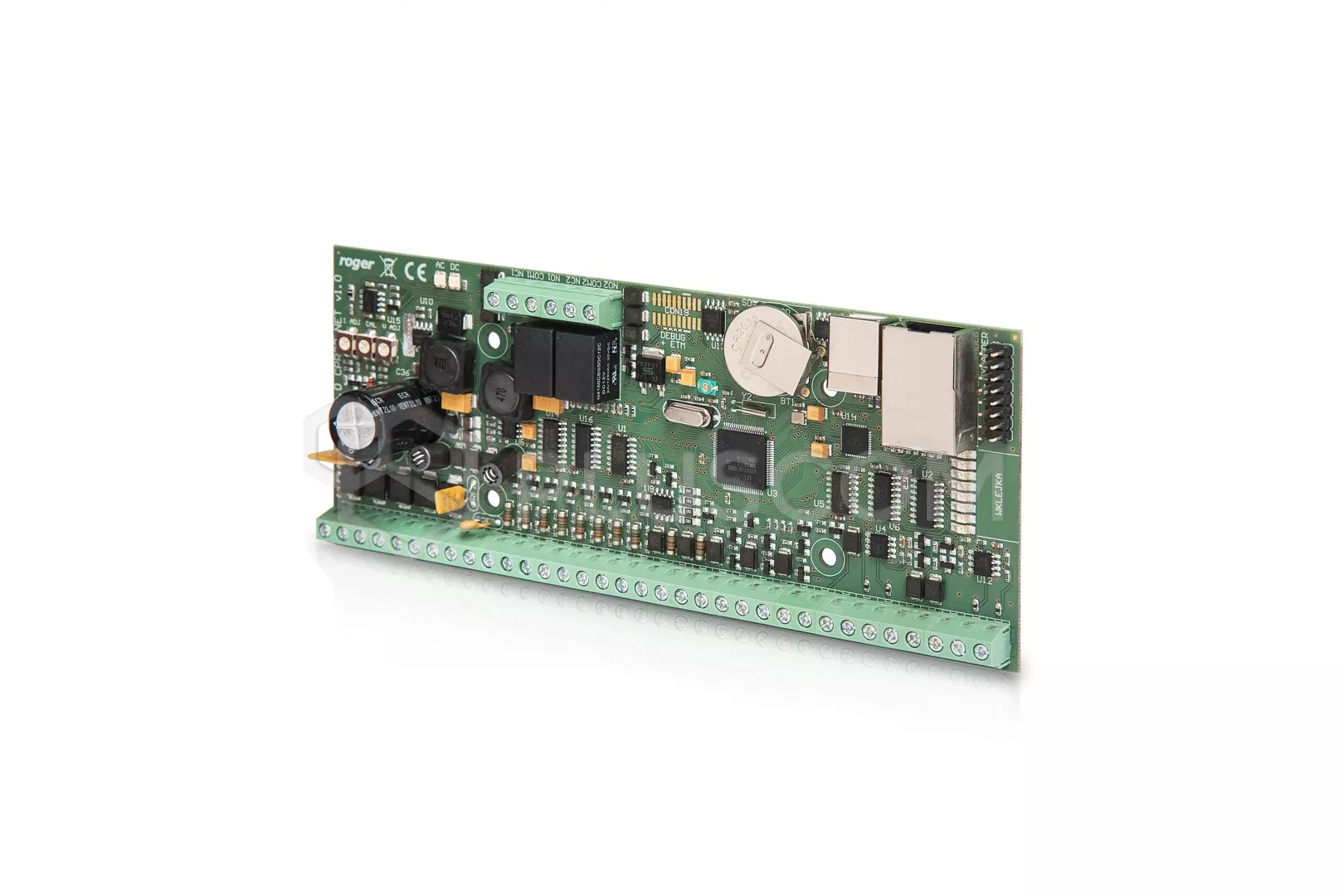

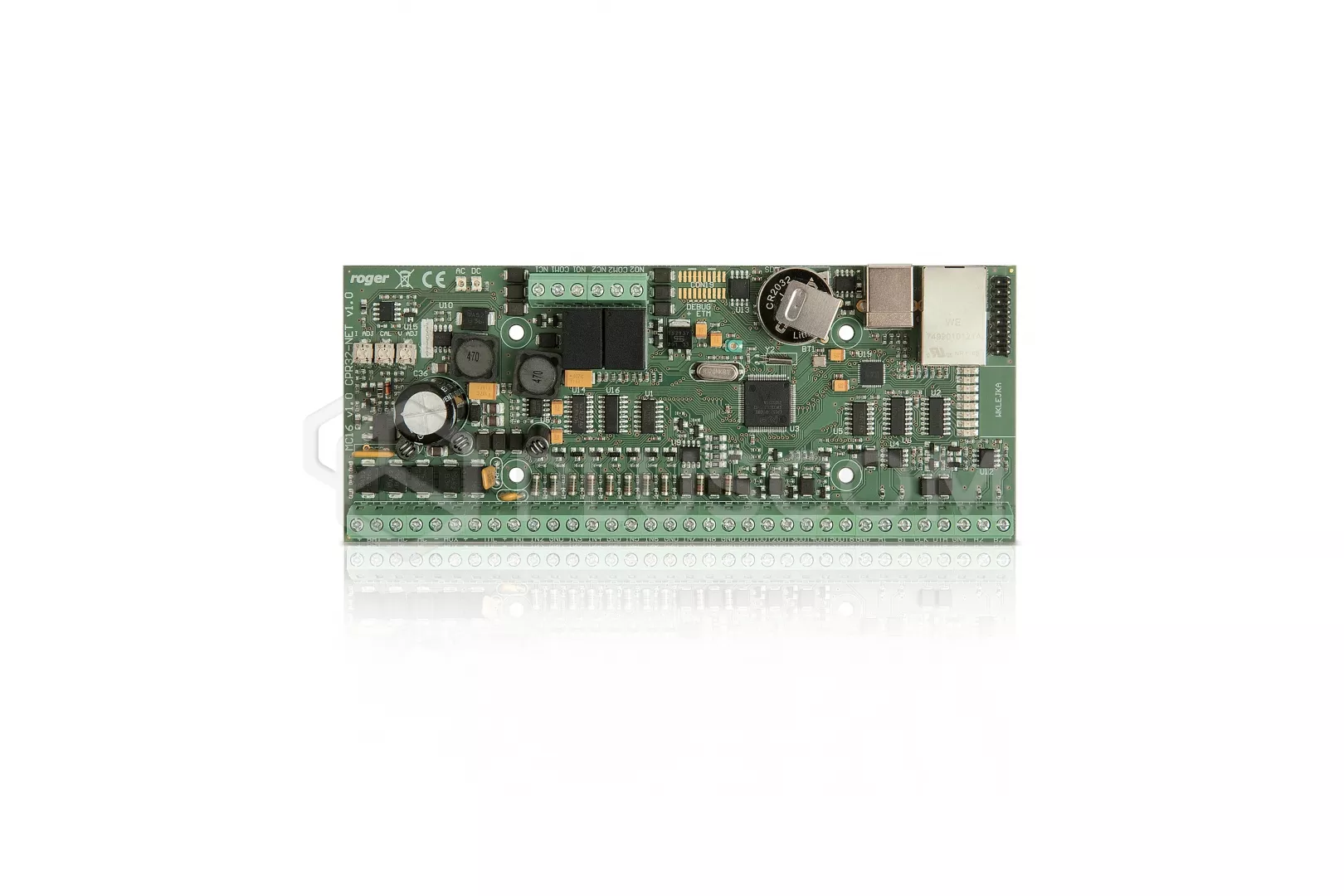

Roger MC16-PAC-2 Module contrôleur d'accès

Roger MC16-PAC-2 Module de contrôle d'accès pour 2 entrées

Le MC16 est un contrôleur d'accès et d'automatisation du bâtiment dédié au système RACS 5. Il peut être alimenté par un transformateur secteur avec une tension de sortie de 18VAC et une puissance de 20VA ainsi que par des tensions continues de niveaux standard 12VDC et 24VDC.
Le contrôleur veille à ce que la batterie qui lui est connectée soit chargée avec un courant stabilisé d'environ 1,5 VCA. 300mA jusqu'à un niveau de 13,8V. Le passage à l'alimentation de secours s'effectue automatiquement en cas de défaillance de l'alimentation principale.
En cas d'alimentation par 12VDC, le contrôleur ne prend pas en charge la batterie et la réalisation de l'alimentation électrique d'urgence incombe à l'unité d'alimentation fournissant la tension de 12 VCC.

La configuration du système s'effectue via LAN/WAN et le nombre de contrôleurs dans le système n'affecte pas le temps de configuration. Le dispositif est géré à partir de l'application VISO.
La communication avec les contrôleurs MC16 sur le LAN/WAN est cryptée en utilisant AES128 CBC. La communication des périphériques des séries MCT et MCX avec le contrôleur d'accès MC16 est assurée par le bus RS485.

CARACTÉRISTIQUES DU MC16

• Contrôleur d'accès dans le système RACS 5
• 8 lignes d'entrée EOL paramétriques
• 6 lignes de sortie transistorisées 15VDC/150mA
• 2 sorties relais 30V/1,5A DC/AC
• Alimentation 18VAC, 12VDC et 24VDC
• charge et surveillance de la batterie de secours
• interface de communication Ethernet
• transmission de données cryptées (AES128 CBC)
• interfaces de périphériques RS485, RACS CLK/DTA, Wiegand
• mémoire tampon de 8 millions d'événements sur carte mémoire amovible

DONNÉES TECHNIQUES

• tension d'alimentation :
• • 18VAC - admissible 17-22VAC
  • 12VDC - admissible 10-15VDC
  • 24VDC - 22-26VDC acceptable
• consommation de courant : 100mA à 18VAC (sans charge sur les sorties AUX/TML)
• 8 entrées paramétriques
• 2 sorties relais
• 8 sorties transistor à collecteur ouvert
• 2 sorties d'alimentation 1A
• distance :
• • jusqu'à 1200m pour RS485
  • jusqu'à 150m pour RACS CLK/DTA et Wiegand
• degré de protection : IP20
• température de fonctionnement : +5°C - +40°C
• classe environnementale : I
• dimensions : 72x175x30mm
• poids : 200g

Le fichier de licence, qui spécifie les restrictions du logiciel, est préchargé sur la carte mémoire fournie avec l'appareil.
