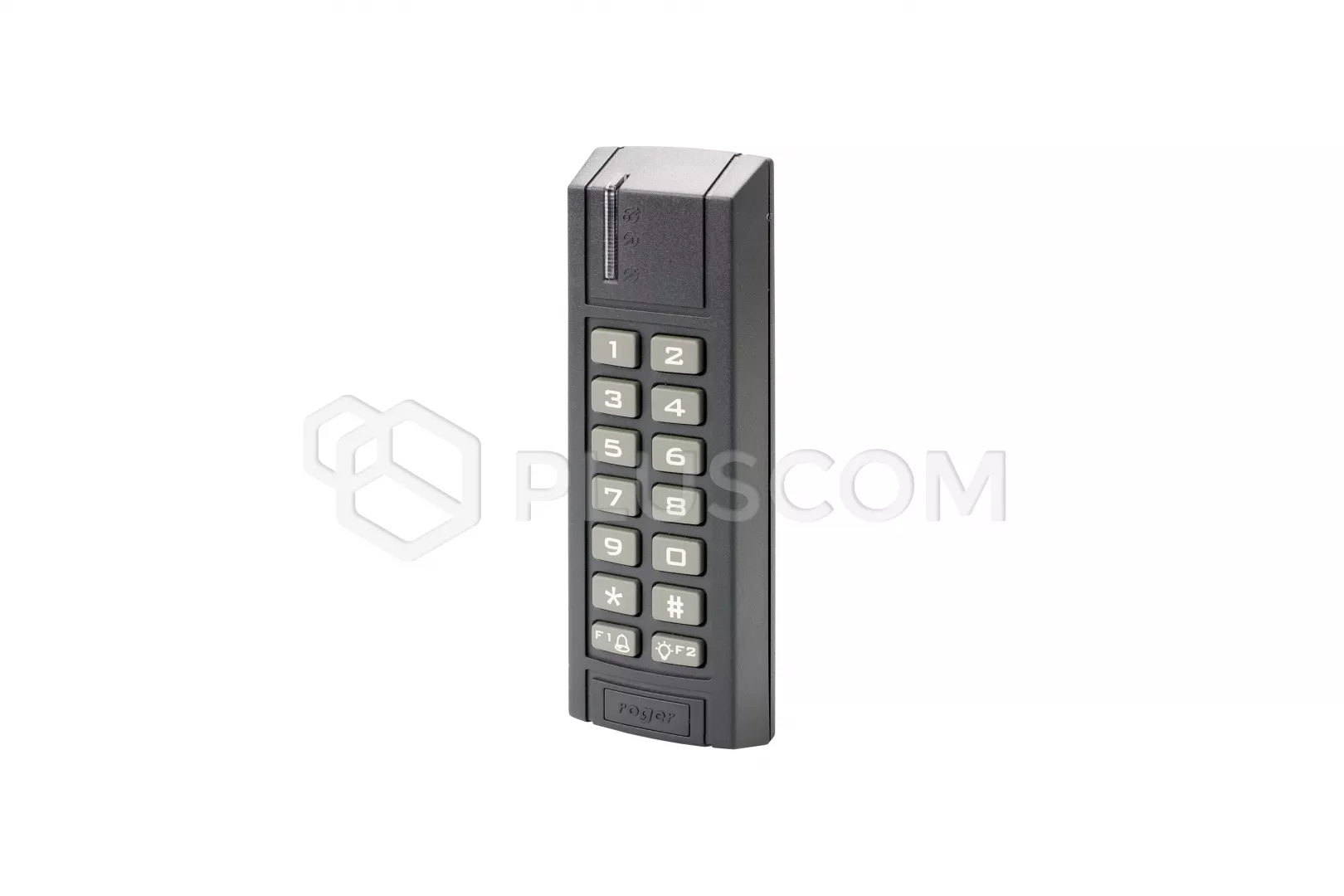

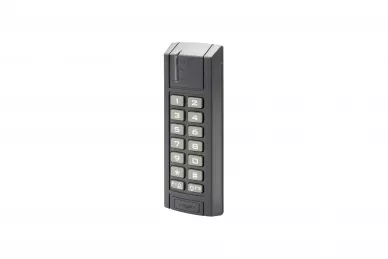

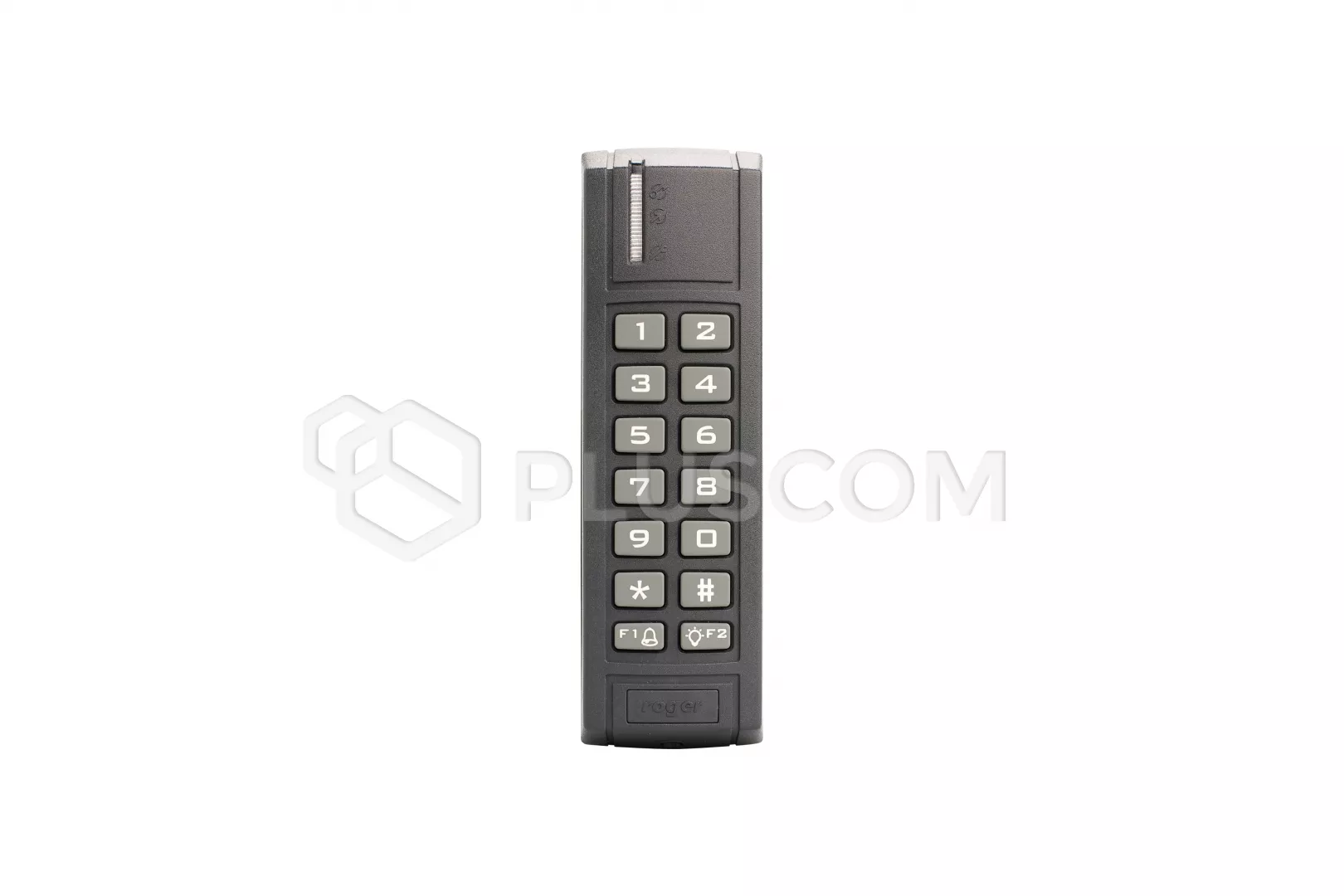

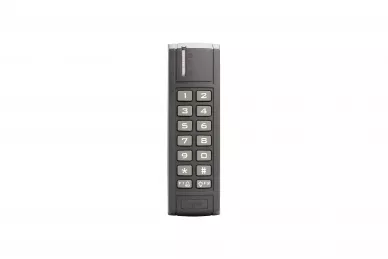

Roger MCT12M-IO Terminal d'accès avec clavier

Roger MCT12M-IO Terminal d'accès avec clavier rétroéclairé, lecteur de cartes MIFARE 13,56 MHz et lignes d'E/S intégrées

Le MCT12M-IO est conçu pour les systèmes de contrôle d'accès du système RACS 5. Le lecteur fonctionne comme un terminal de proximité reconnaissant les utilisateurs par le biais de codes PIN et/ou de cartes de proximité MIFARE Ultralight/Classic 13,56 MHz.

Le MCT12M-IO est équipé d'un ensemble de lignes d'entrée et de sortie qui, dans la plupart des cas, permet le fonctionnement complet d'un passage sans utiliser les entrées et sorties situées sur le contrôleur d'accès ou le module d'extension. Le terminal fournit trois lignes d'entrée NO/NC, deux sorties transistor et une sortie relais.

La communication du terminal avec le contrôleur d'accès est assurée par le bus RS485, auquel peuvent être connectés jusqu'à 16 dispositifs du système RACS 5 au total.
Il nécessite une alimentation en courant continu dans la plage 11-15V, qui peut être fournie par l'expandeur MCX2D/MCX4D du MC16-PAC-KIT, le contrôleur d'accès MC16 (sortie d'alimentation TML) ou par une unité d'alimentation séparée.

CARACTÉRISTIQUES

• terminal d'accès pour le système RACS 5
• clavier en silicone avec rétro-éclairage
• 2 touches de fonction
• 3 indicateurs LED
• haut-parleur intégré
• 3 entrées paramétriques
• 2 sorties transistorisées
• 1 sortie relais
• Interface RS485
• capteur d'autoprotection
• câble de connexion
• fonctionnement extérieur
• IP65

Sur la face avant du boîtier, le MCT12M-IO dispose de trois indicateurs LED, qui sont utilisés pour signaler les fonctions intégrées et peuvent en outre être programmés à la discrétion de l'utilisateur pour signaler d'autres fonctions disponibles dans le système dans le cadre d'une configuration de haut niveau (VISO).

PARAMÈTRES TECHNIQUES

• tension d'alimentation :
• • nominale 12VDC
  • admissible 10-15VDC
• consommation moyenne de courant : 85mA
•

• cartes de proximité : 13,56 MHz MIFARE Ultralight/Classic
• portée de lecture : jusqu'à 7 cm
• distances : jusqu'à 1200 m de longueur de bus RS485 entre le contrôleur et le lecteur
• protection anti-sabotage
• classe d'environnement : IV
• degré de protection : IP65
• température de travail : -25°C ~ +60°C
• dimensions : 152.5x46x23mm
• poids : approx. 150g
