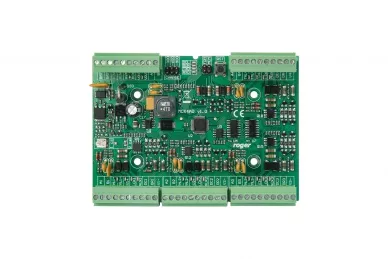

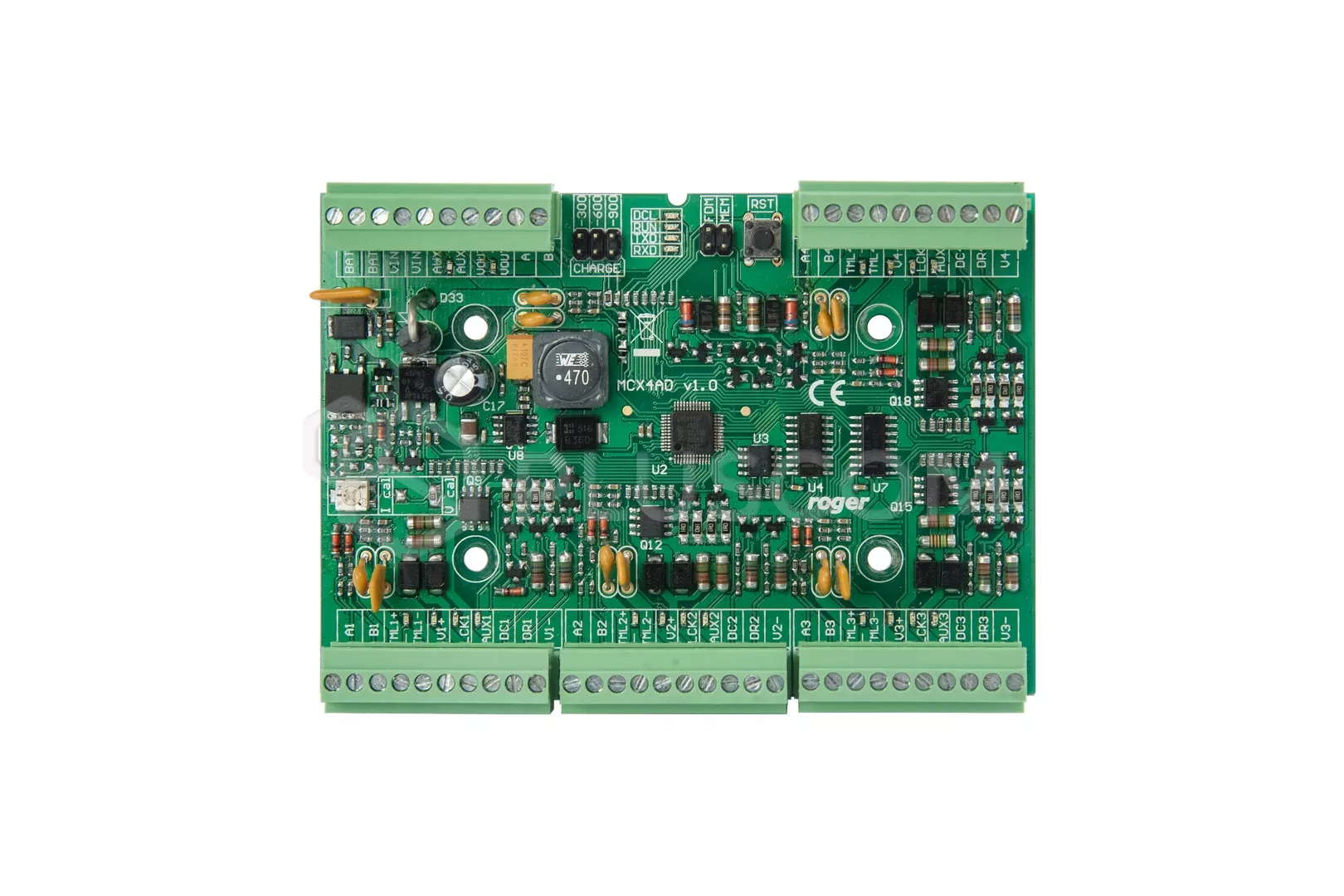

Roger MCX4D 4 expanseur de passage

130,45 EUR comprend 22.00% TVA
Code produit: #22415
Fabricant: Roger
  • 8 entrées EOL/2EOL
  • 8 sorties 12 V/1 A
  • 4 sorties d'alimentation 12 V/1 A et 12 V/0,2 A
  • Le rôle du distributeur d'électricité et de communication
  • Fonctionnement sur batterie de secours
Livraison et taxes:
Italie TVA: 22.00% modifier
Frais d'expédition à partir de :
12,35 EUR
Modes de paiement:
Nous pouvons livrer des colis dans la plupart des pays du monde, les frais de port sont calculés dans le panier. Le prix du produit varie en fonction de la TVA du pays de destination.

Produits complémentaires :
Batterie 12V 7Ah CS12-7 Batterie 12V 7.2Ah GP 1272 Batterie 12V 7Ah GP 1272 F2 Batterie 12V 7.2Ah LT12-7.2 Batterie 12V 7Ah CJ12-7 Roger MCT84M Terminal d'accès avec clavier Roger RUD-1 Interface de communication portable Roger MCT82M Terminal d'accès avec clavier ROGER MCT80M Terminal d'accès Mifare Roge MCT80M-BLE Borne d'accès Bluetooth externe

Roger MCX4D 2 passage expander


MCX4D est un expandeur d'E/S dédié à l'exploitation de 4 transitions dans le système RACS 5.
Le module pour chaque porte offre 2 entrées, 2 sorties, une interface de communication pour les lecteurs et deux sorties d'alimentation. En plus de la fonction d'expandeur, il sert également de distributeur d'énergie et de bus de communication RS485. Il est également équipé d'une batterie de secours. Il permet de la charger avec un courant de 0,3A, 0,6A ou 0,9A selon le niveau de tension à partir duquel elle est alimentée. Le courant de charge est sélectionné à l'aide de cavaliers.

Le MCX2D doit être alimenté par une alimentation externe de 13,8 VDC, qui est également la source d'alimentation des serrures, lecteurs et autres éléments de passage. Un courant d'alimentation de 1,2A est fourni pour chacune des transitions desservies.

CARACTÉRISTIQUES
  • Distribution de l'alimentation à 4 transitions
  • distribution du bus de communication
  • 8 entrées EOL/2EOL
  • 8 sorties 12 V/1 A
  • 4 sorties de puissance 12 V/1 A
  • 4 sorties de puissance 12 V/0,2 A
  • Interface de communication RS485 avec le contrôleur d'accès
  • protection de la batterie contre les décharges profondes
  • rapport sur l'état de l'alimentation électrique au contrôleur d'accès

Roger MCX4D 4 expanseur de passage

Roger MCX4D 4 expanseur de passage


SPÉCIFICATIONS TECHNIQUES
  • tension d'alimentation :
    • 13,8VDC +/- 100mV (avec support de batterie)
    • 11-15VDC (sans support de batterie)
  • consommation moyenne de courant : 50mA
  • courant de charge de la batterie : configurable : 0,3A/0,6A/0,9A
  • entrées : 8 lignes d'entrée paramétriques
  • sorties transistor : 8 x lignes de sortie
  • sorties de puissance :
    • 2 x 13,8VDC/0,2A sorties (VOUT, AUX)
    • 4 sorties 13,8 VDC/0,2 A (TML)
    • 4 sorties 13,8 VDC/1,0 A (VDR)
  • distances :
    • jusqu'à 1200 m de longueur de bus RS485 entre le contrôleur MC16 et l'expandeur MCX
    • jusqu'à 1200 m de longueur de bus RS485 entre l'expandeur MCX et les terminaux MCT
    • la longueur totale du bus entre le contrôleur et n'importe quel terminal ne doit pas dépasser 1200m
  • Classe environnementale : I
  • degré de protection : IP20
  • température de fonctionnement : +5°C ~ +40°C
  • dimensions : 80x115x20mm
  • poids : 85g
L'expandeur MCX4D fonctionne avec les contrôleurs d'accès :
