Roger MCX402-BRD 1 élargisseur de passage

Roger MCX402-BRD 1 expandeur de passage

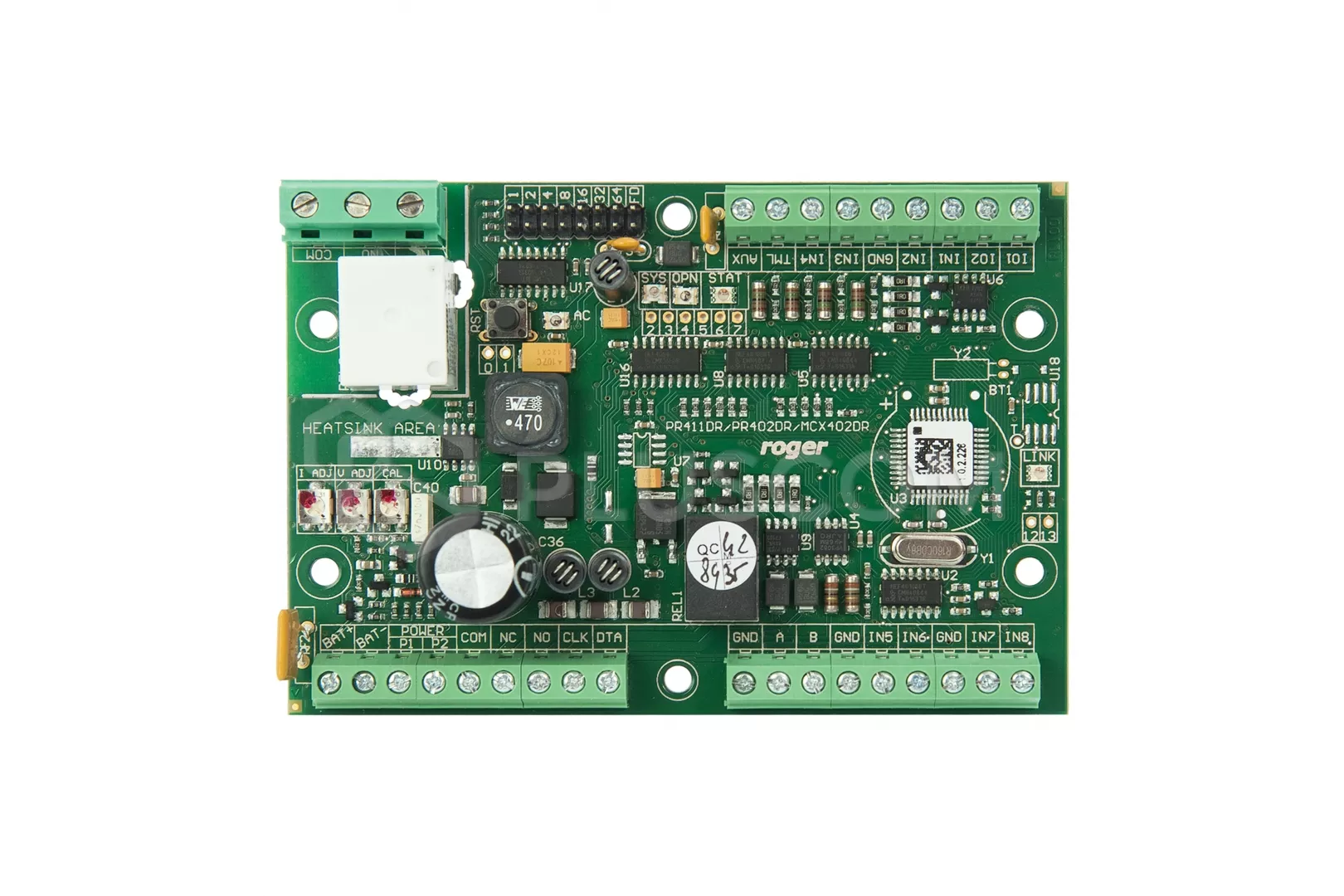

MCX402-BRD est un expandeur d'entrées/sorties dédié au système RACS 5. L'objectif principal de l'appareil est d'opérer 1 passage bilatéral ou 2 passages unilatéraux en utilisant des lecteurs Wiegand.
Il fonctionne avec deux lecteurs de la série PRT (interface RACS CLK/DTA) ou deux lecteurs Wiegand.
L'interface Wiegand peut être utilisée pour la communication avec des lecteurs et des terminaux d'autres fabricants. La communication Wiegand est réalisée via les lignes d'entrée (IN1, IN2) de l'expandeur et permet le fonctionnement d'un seul lecteur.
Les appareils connectés peuvent être utilisés de la même manière que les lecteurs de la série MCT connectés directement au bus RS485 du contrôleur.

L'expandeur fournit une sortie d'alimentation séparée pour les lecteurs de 0,2 A et une sortie d'alimentation pour les actionneurs de 1,0 A (serrure, sirène). Les sorties d'alimentation et les sorties programmables sont protégées contre les surcharges.
La communication entre l'expandeur et le contrôleur d'accès MC16 est assurée par le bus RS485, auquel peuvent être connectés jusqu'à 16 dispositifs du système RACS 5, chacun ayant une adresse individuelle dans la plage 100-115.

Le MCX402-BRD dispose d'une alimentation tampon supervisée intégrée de 1,5 A et d'un ensemble de lignes d'E/S programmables, y compris deux sorties de relais.
En option, l'expandeur peut être alimenté par un transformateur 18 V/50 VA et complété par un module d'alimentation PS1A-LCK. Dans ce cas, le kit fournit deux sorties d'alimentation de 1,0 A et deux sorties de 0,2 A.

CARACTÉRISTIQUES

• distribution de l'alimentation pour les appareils à la transition
• extension de 2 transitions vers le système RACS 5
• support pour deux lecteurs Wiegand (26-66bit)
• support pour 2 lecteurs de la série PRT (RACS 4)
• 8 entrées NO/NC
• 1 sortie relais 1,5 A
• 1 sortie relais 5.0 A
• 2 sorties transistor 1,0 A
• 1 sortie alimentation 1,0 A
• 1 sortie alimentation 0,2 A
• Alimentation 18 VAC/12 VDC/24 VDC
• alimentation tampon supervisée 1,5 A
• Fonctionnement sur batterie de 7 Ah
• Communication RS485 sans topologie de bus requise
• Interface RS485
• Interface Wiegand
• Interface RACS CLK/DTA
• bornes à vis

SPÉCIFICATIONS TECHNIQUES

• tension d'alimentation :
• • nominale 24VDC (22-26VDC)
  • nominale 18VAC (17-22VAC)
  • nominal 12VDC (10-15VDC)
• consommation moyenne de courant 100mA
• courant de charge de la batterie : 300mA
• distances :
• • jusqu'à 1200 m Longueur du bus RS485 entre le contrôleur et l'expandeur
  • jusqu'à 150 m entre l'expandeur et les terminaux PRT ou Wiegand
• Classe d'environnement : I
• degré de protection : IP20
• température de fonctionnement : +5°C ~ +40°C
• dimensions : 80x115x28mm
• poids : 100g
