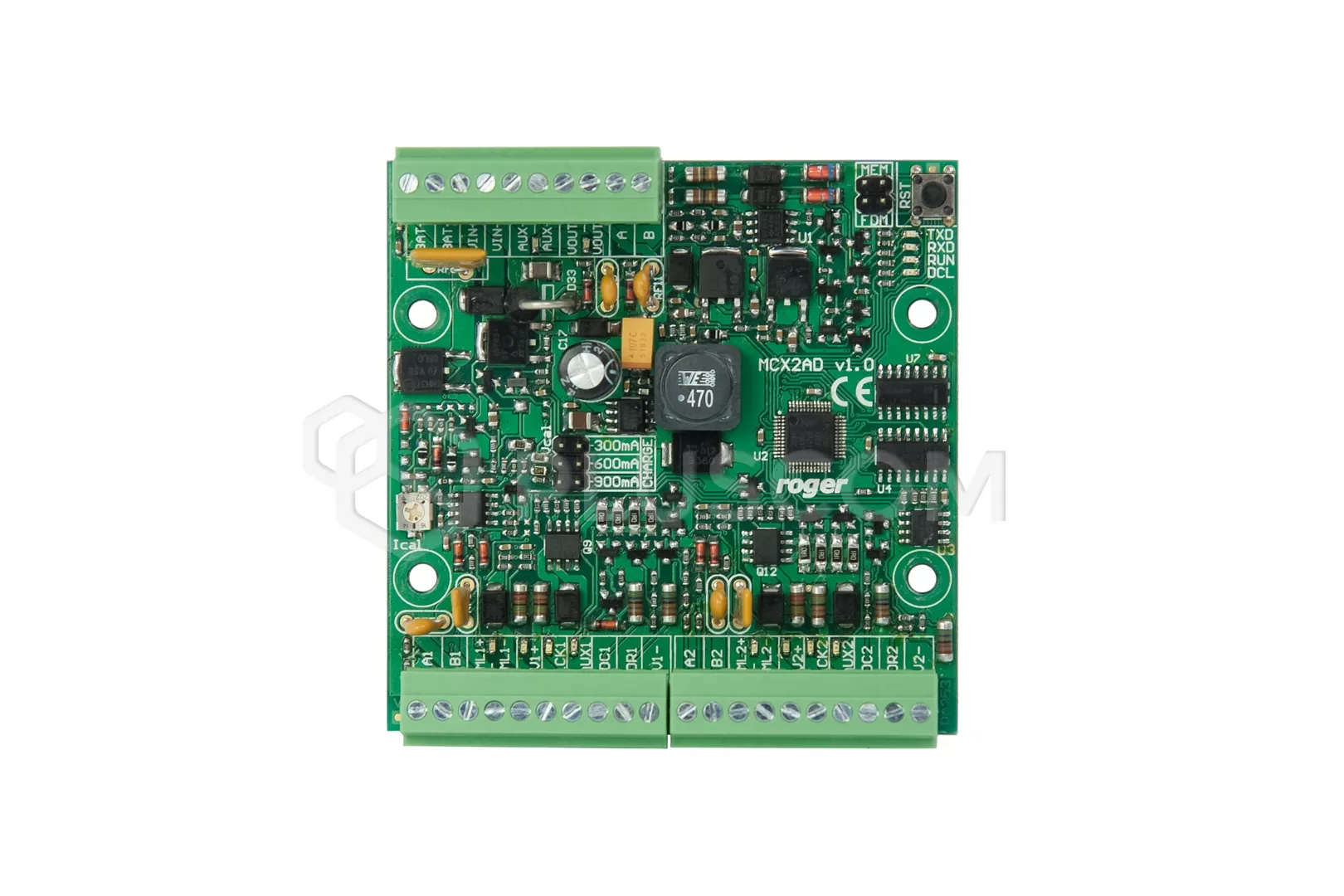

Roger MCX2D 2 expanseur de passage

85,55 EUR comprend 20.00% TVA
Code produit: #22414
Fabricant: Roger
  • 4 entrées EOL/2EOL
  • 4 sorties 12 V/1 A
  • 2 sorties d'alimentation 12 V/1 A et 12 V/0,2 A
  • Le rôle du distributeur d'électricité et de communication
  • Fonctionnement sur batterie de secours
Livraison et taxes:
France métropolitaine TVA: 20.00% modifier
Frais d'expédition à partir de :
12,76 EUR
Modes de paiement:
Nous pouvons livrer des colis dans la plupart des pays du monde, les frais de port sont calculés dans le panier. Le prix du produit varie en fonction de la TVA du pays de destination.

Produits complémentaires :
Mean Well LRS-35-12 Alimentation électrique à découpage 12V 3A pour l'appareil intégré Roger MCT12E-IO Terminal d'accès avec clavier Roger MD70 Terminal d'accès à écran tactile 7'' Roger MCT12E Terminal d'accès avec clavier Roger MCT88M-IO Terminal d'accès Roger MC16-PAC-2-KIT Kit de contrôle d'accès Roger MCT84M Terminal d'accès avec clavier Roger RUD-1 Interface de communication portable Roger MCT82M Terminal d'accès avec clavier ROGER MCT80M Terminal d'accès Mifare

Roger MCX2D 2 passage expander


MCX2D est un expandeur d'E/S dédié à l'exploitation de 2 transitions dans le système RACS 5.
Le module pour chaque porte offre 2 entrées, 2 sorties, une interface de communication pour les lecteurs et deux sorties d'alimentation. En plus de la fonction d'expandeur, il sert également de distributeur d'énergie et de bus de communication RS485. Il est également équipé d'une batterie de secours. Il permet de la charger avec un courant de 0,3A, 0,6A ou 0,9A selon le niveau de tension à partir duquel elle est alimentée. Le courant de charge est sélectionné à l'aide de cavaliers.

Le MCX2D doit être alimenté par une alimentation externe de 13,8 VDC. La connexion électrique entre l'expandeur et l'alimentation doit être aussi courte que possible et réalisée avec un fil de section suffisante.

CARACTÉRISTIQUES
  • Distribution de l'alimentation à 4 passages
  • distribution du bus de communication
  • 4 entrées EOL/2EOL
  • 4 sorties 12 V/1 A
  • 2 sorties d'alimentation 12 V/1 A
  • 2 sorties de puissance 12 V/0,2 A
  • Interface de communication RS485 avec le contrôleur d'accès
  • protection de la batterie contre les décharges profondes
  • rapport sur l'état de l'alimentation électrique au contrôleur d'accès

Roger MCX2D 2 expanseur de passage

Roger MCX2D 2 expanseur de passage


SPÉCIFICATIONS TECHNIQUES
  • tension d'alimentation :
    • 13,8VDC +/- 100mV (avec support de batterie)
    • 11-15VDC (sans support de batterie)
  • consommation moyenne de courant : 50mA
  • courant de charge de la batterie : configurable : 0,3A/0,6A/0,9A
  • entrées : 4 x lignes d'entrée paramétriques
  • sorties transistorisées : 4 x lignes de sortie
  • sorties de puissance :
    • 2 x 13,8VDC/0,2A sorties (VOUT, AUX)
    • 2 sorties 13,8 VDC/0,2 A (TML)
    • 2 sorties 13,8 VDC/1,0 A (VDR)
  • distances :
    • jusqu'à 1200 m de longueur de bus RS485 entre le contrôleur MC16 et l'expandeur
    • jusqu'à 1200 m de longueur de bus RS485 entre l'expandeur MCX et les terminaux
    • la longueur totale du bus entre le contrôleur et n'importe quel terminal ne doit pas dépasser 1200m
  • Classe environnementale : I
  • degré de protection : IP20
  • température de fonctionnement : +5°C ~ +40°C
  • dimensions : 80x80x20mm
  • poids : 65g
L'expandeur MCX2D fonctionne avec les contrôleurs d'accès :
