Module de relais Pulsar AWZ 517

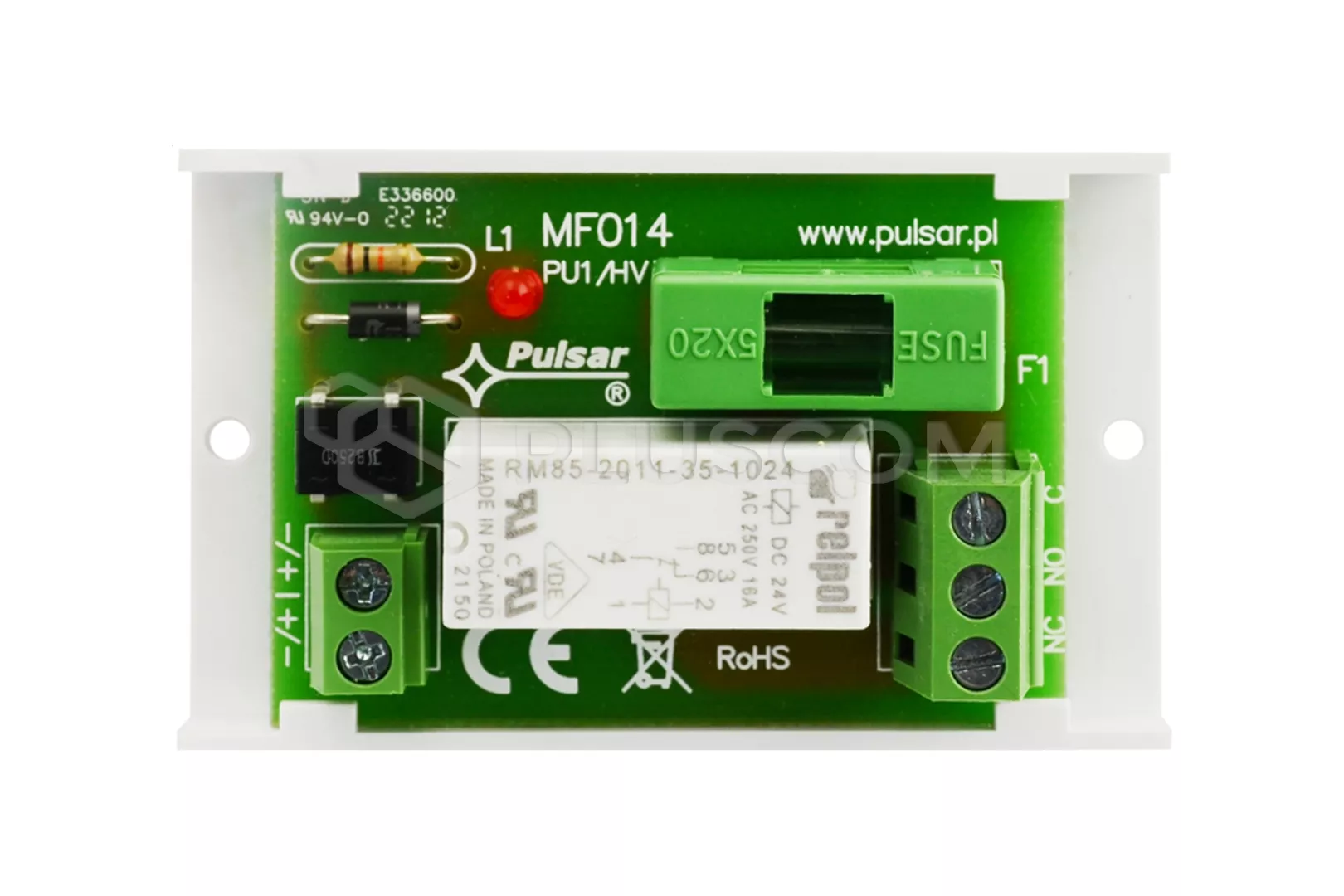

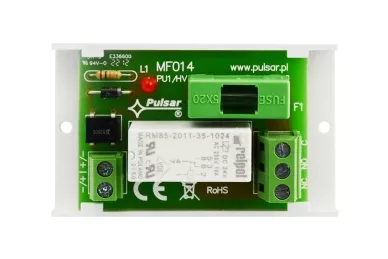

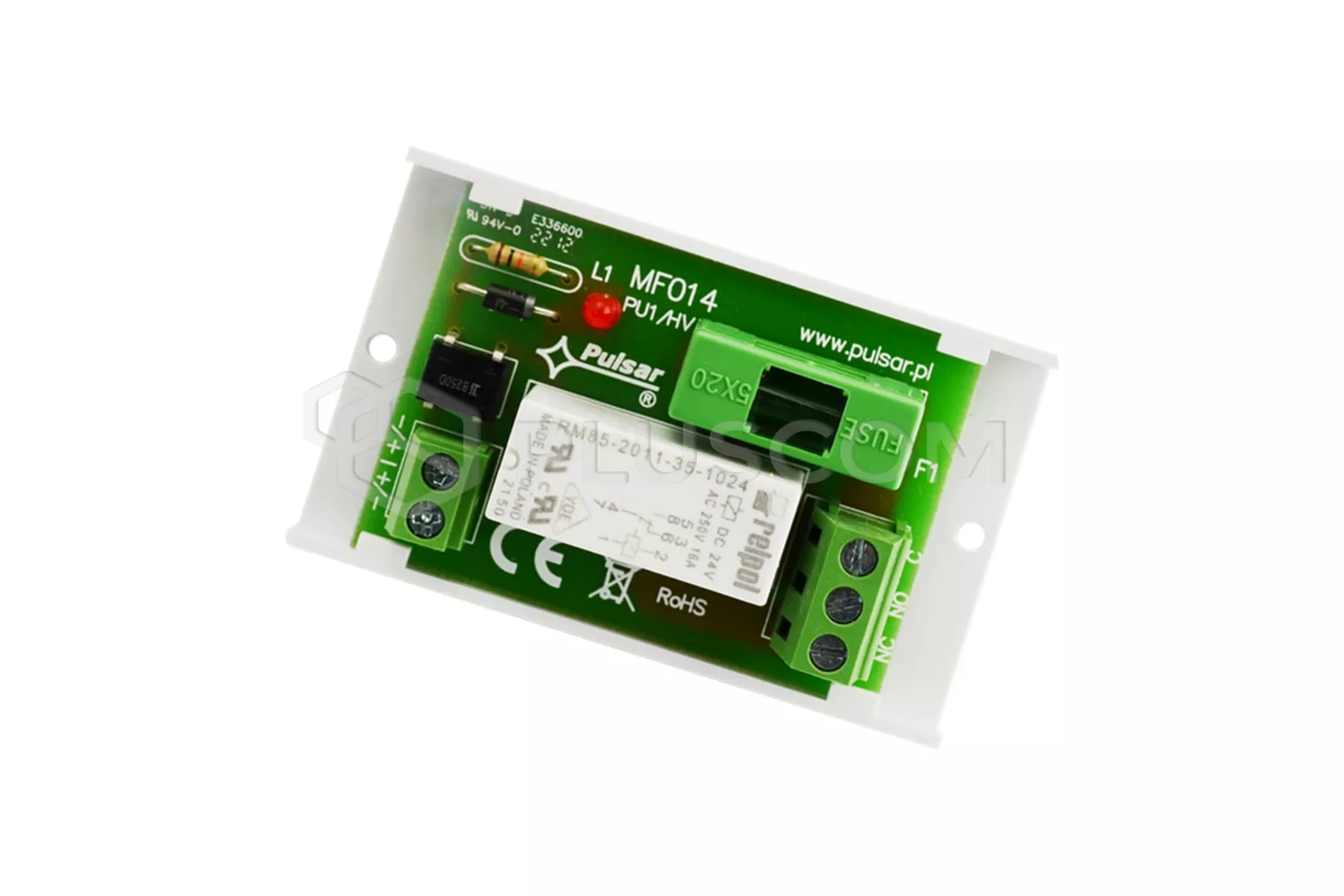

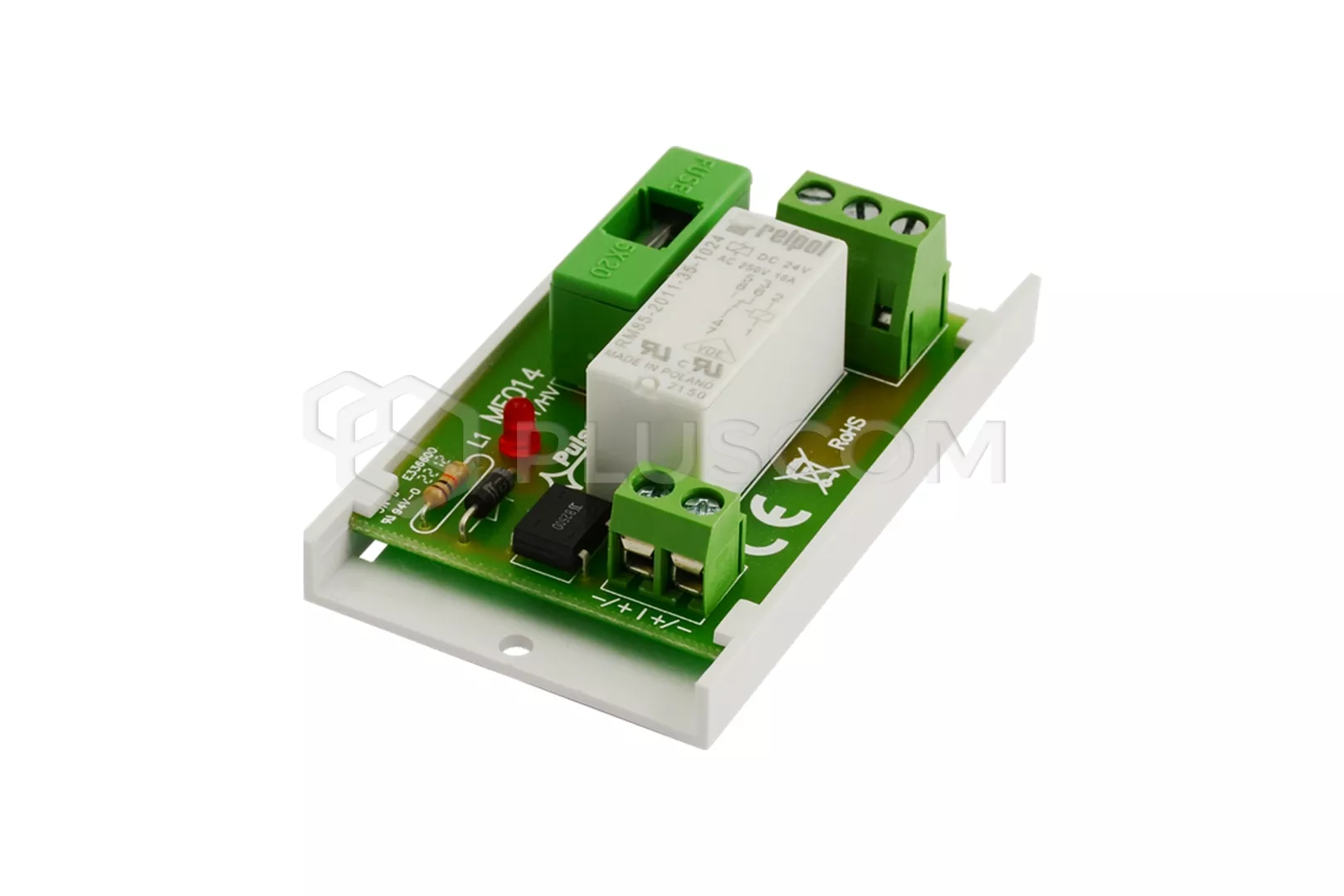

Module relais AWZ517 avec fusible dans le circuit de relais C/NC/NO (module relais PU1/HV/24V)

APPLICATION :
Le module relais PU1/HV/24V AWZ 517 est destiné à être utilisé dans les installations à basse tension. Il sert à commander, à signaler des états, par ex. dans les systèmes d'alarme, les systèmes de contrôle d'accès. Peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module. Il dispose d'un fusible de 6,3 A dans le circuit C/NC/NO du relais.. Une LED indique le fonctionnement du relais.

SPÉCIFICATIONS TECHNIQUES :

• tension de la bobine du relais : 20-32V DC/AC
• courant de la bobine : 16.7mA 24V DC
• nombre de relais : 1
• résistance de la bobine : 1440 OHM (-/+10%)
• puissance de la bobine : 400mW
• temps d'allumage et d'extinction : 15ms/8ms (-/+5%)

• charge du contact de relais : max 30V DC, 250V AC, courant max : 6A
• dimensions : 70x43x23(h)mm
• poids : 0.06g


MONTAGE :
Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le ruban adhésif intégré peut être utilisé pour le montage ou les trous pour visser la bande au sol peuvent être utilisés.

Module de relais Pulsar AWZ 517

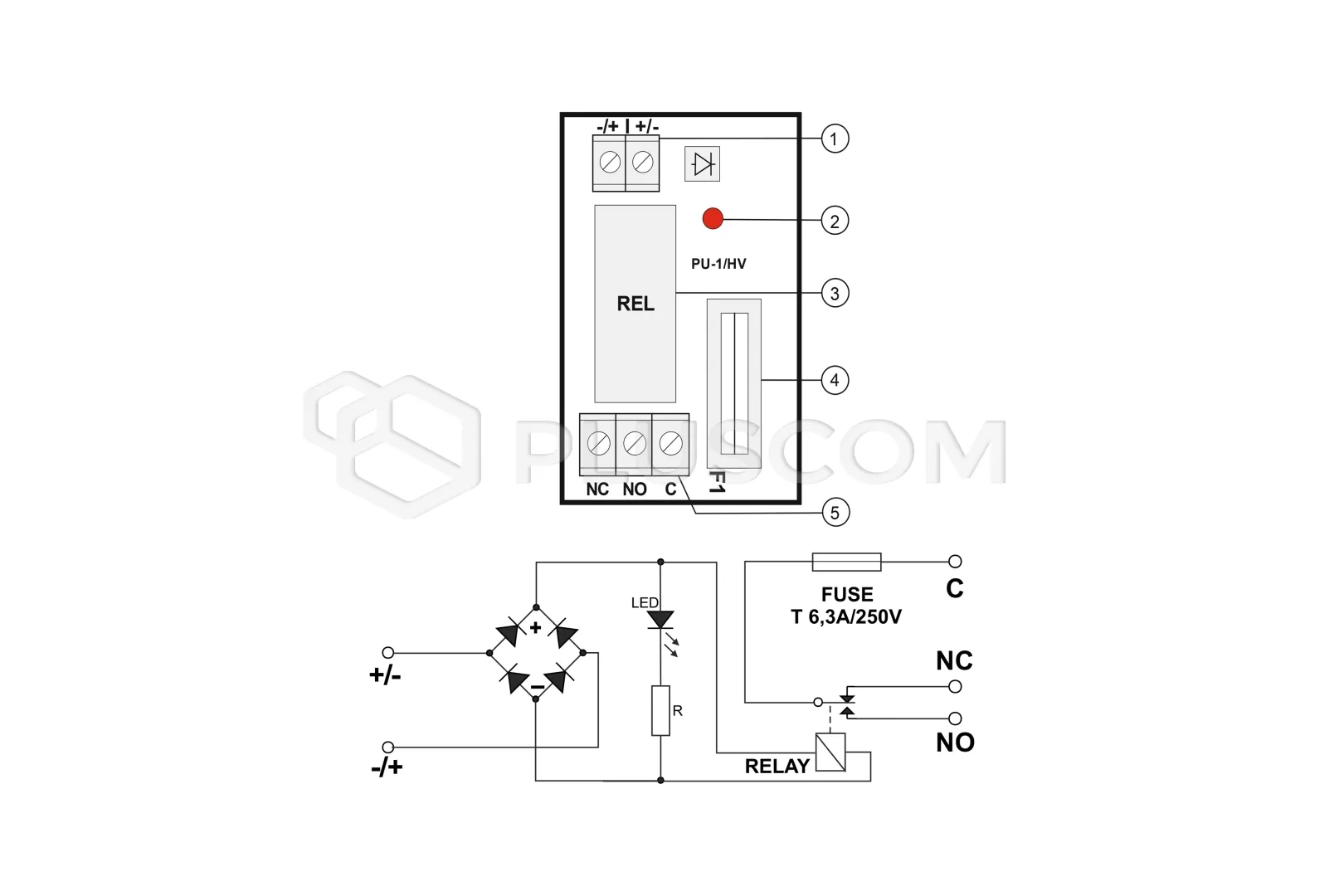

DESCRIPTION DU MODULE : bornes d'entrée du module La LED indique le fonctionnement du relais relais fusible bornes de sortie du relais BORNES DU MODULE : +/-, fonctionnement du relais entrées de tension de commande C - borne commune du relais NO - borne normalement ouverte du relais NC - borne normalement fermée du relais
