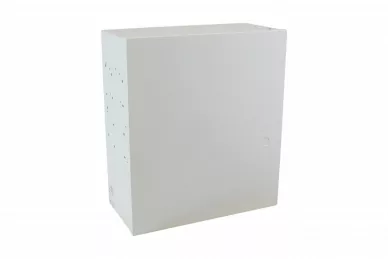

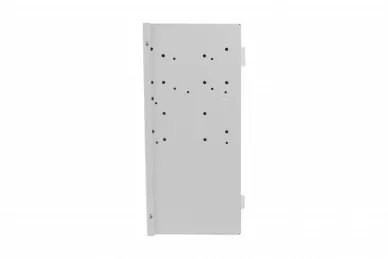

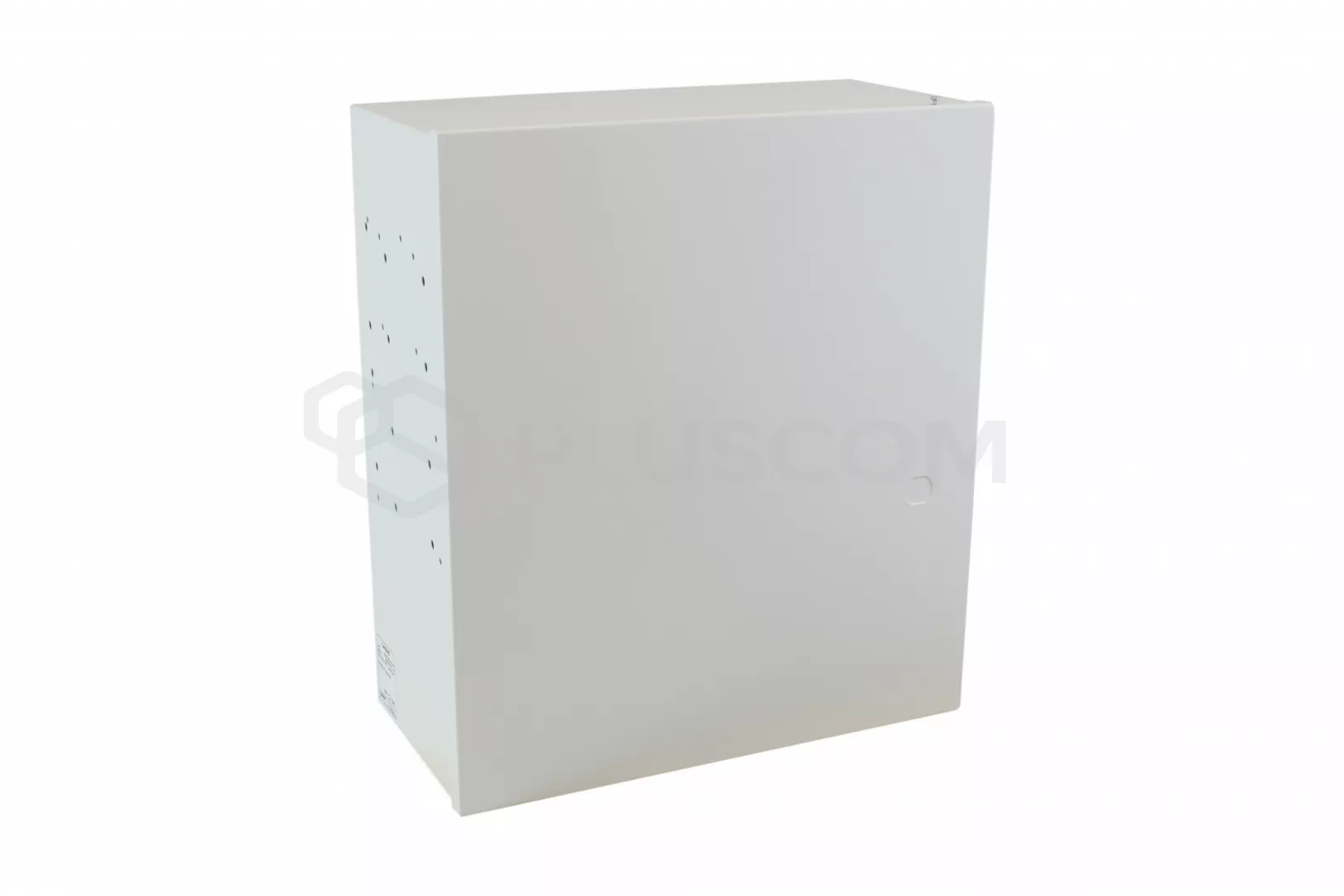

Boîtier Pulsar AWO301PU
Pulsar AWO301PU Boîtier pour montage en saillie 24/80/DS/PUSTA est conçu pour être monté :
- la carte du panneau de contrôle et les modules complémentaires optionnels
- le contrôleur du système KD et les modules supplémentaires
- Radio, émetteur GSM
- module d'alimentation tampon
- les transformateurs suivants peuvent être installés dans le boîtier : TRP50, TRP80, TRZ50, TRZ80.
- autres dispositifs dédiés

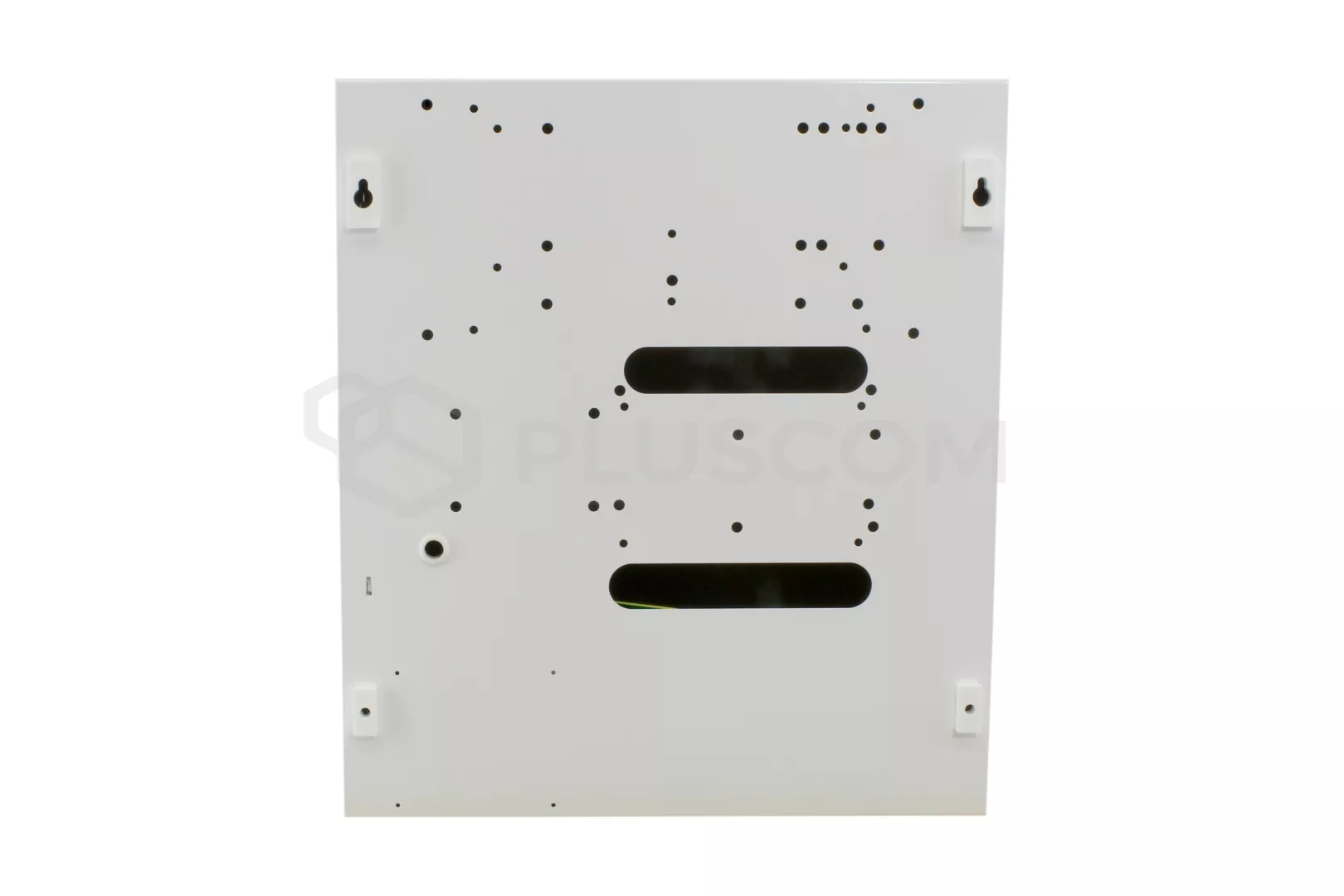

Logement Pulsar AWO301PU pour les panneaux de contrôle
|

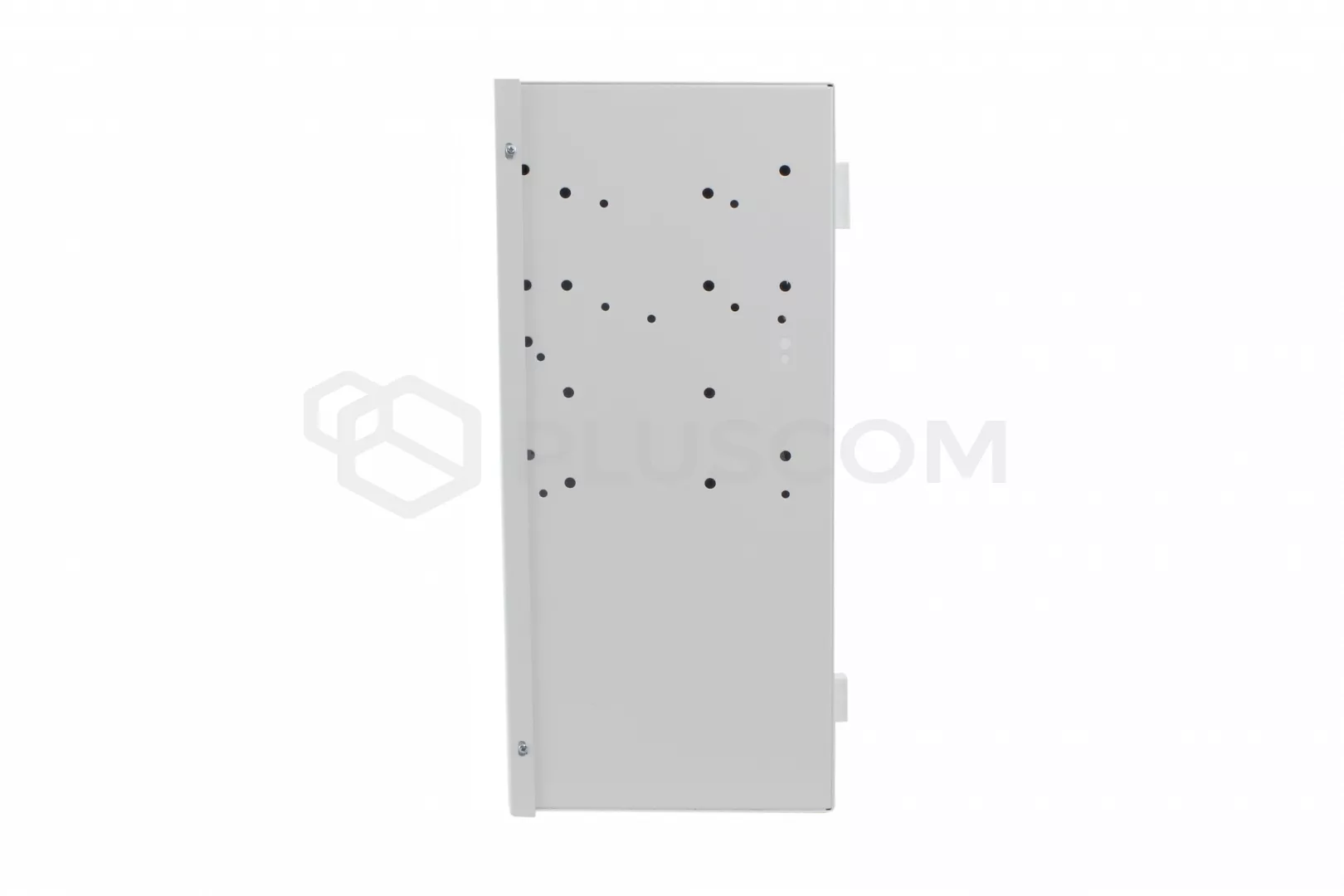

Logement Pulsar AWO301PU pour les panneaux de contrôle
|

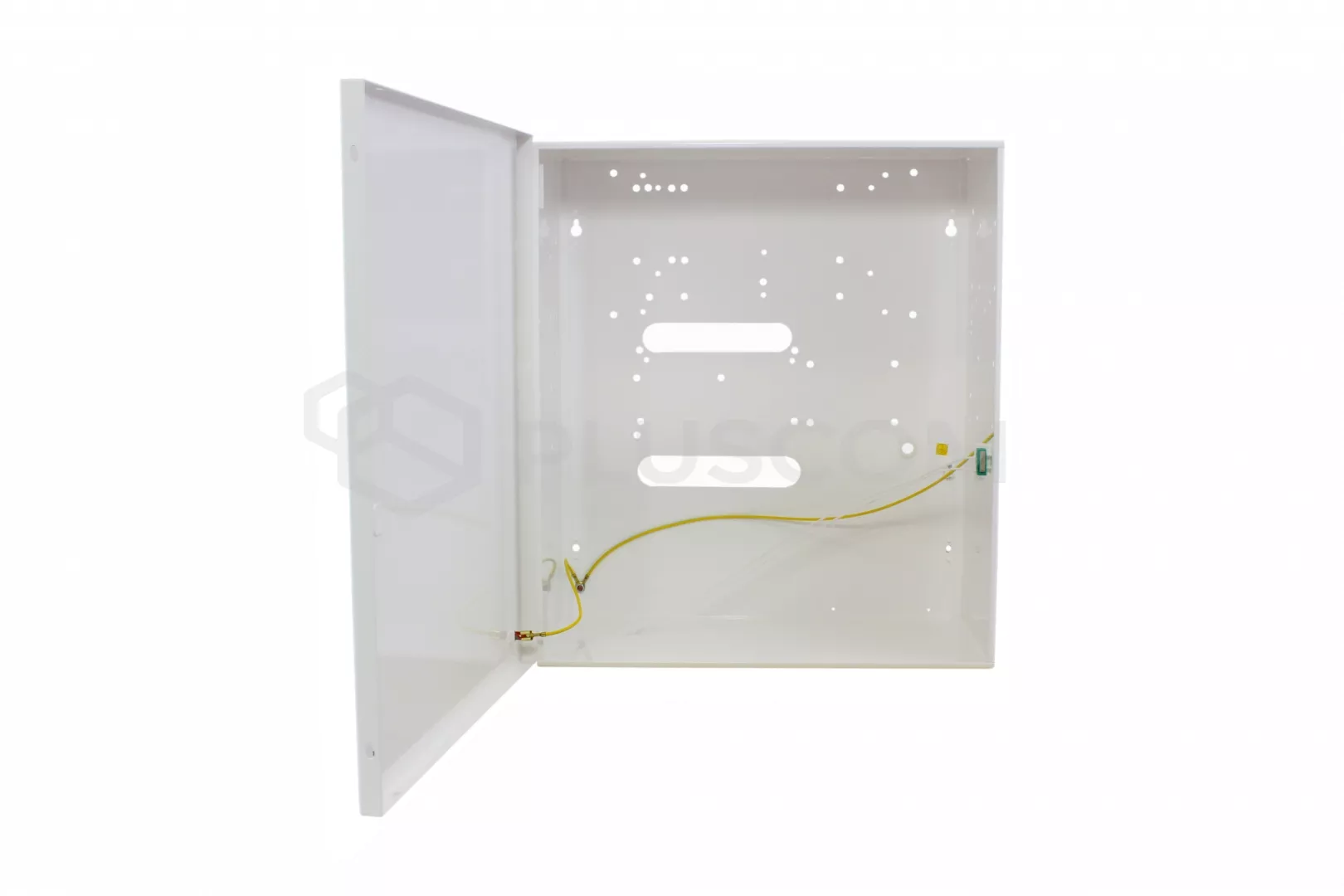

L'armoire dispose de
un espace pour une batterie 12V/24Ah. Sont également inclus en standard
une protection anti-sabotage sous la forme d'un capteur d'ouverture du boîtier
Logement Pulsar AWO301PU pour les panneaux de contrôle
SPÉCIFICATIONS TECHNIQUES
- espace pour transformateur TRP50, TRP80, TRZ50, TRP80
- espace pour la batterie : 12V/24Ah
- protection anti-sabotage : OUI
- matériau : tôle de 0,7 mm, couleur RAL9003
- étanchéité : IP20

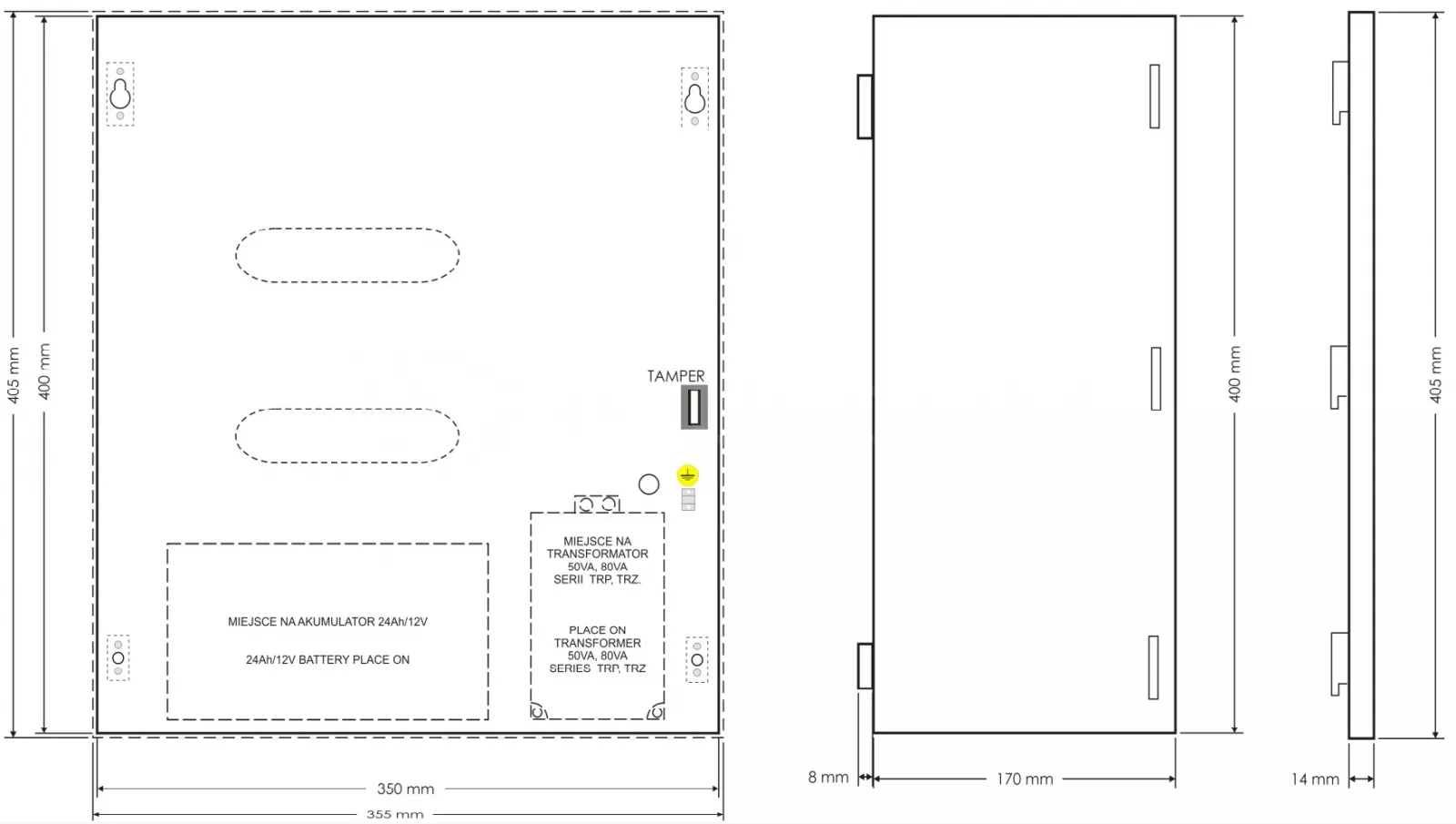

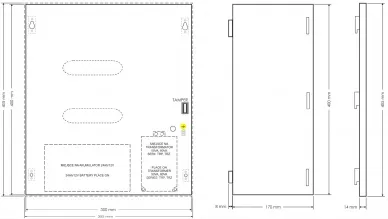

- dimensions intérieures : 350x400x170mm
- fermeture : 4x vissée, serrure en option
- distance du mur 8mm
Logement Pulsar AWO301PU pour les panneaux de contrôle
Le boîtier est parfaitement adapté au montage d'une unité de contrôle SATEL
- CA10, VERSA10,15, INTEGRA 24, 32, 64, 128 + 6x CA64E ( SM)
- CA10, VERSA10,15, INTEGRA 24, 32, 64, 128 + 5x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16,
SR, ADR, ACC-KP-PS)
- 6x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS)
- 3x CA64 ( PP, OPS-OC, OPS-R, OPS-ROC) + CA64 ( EPS, O-OC, O-ROC, O-R, VGM-16,
SR, ADR, ACC-KP-PS) + 3x CA64E (SM)

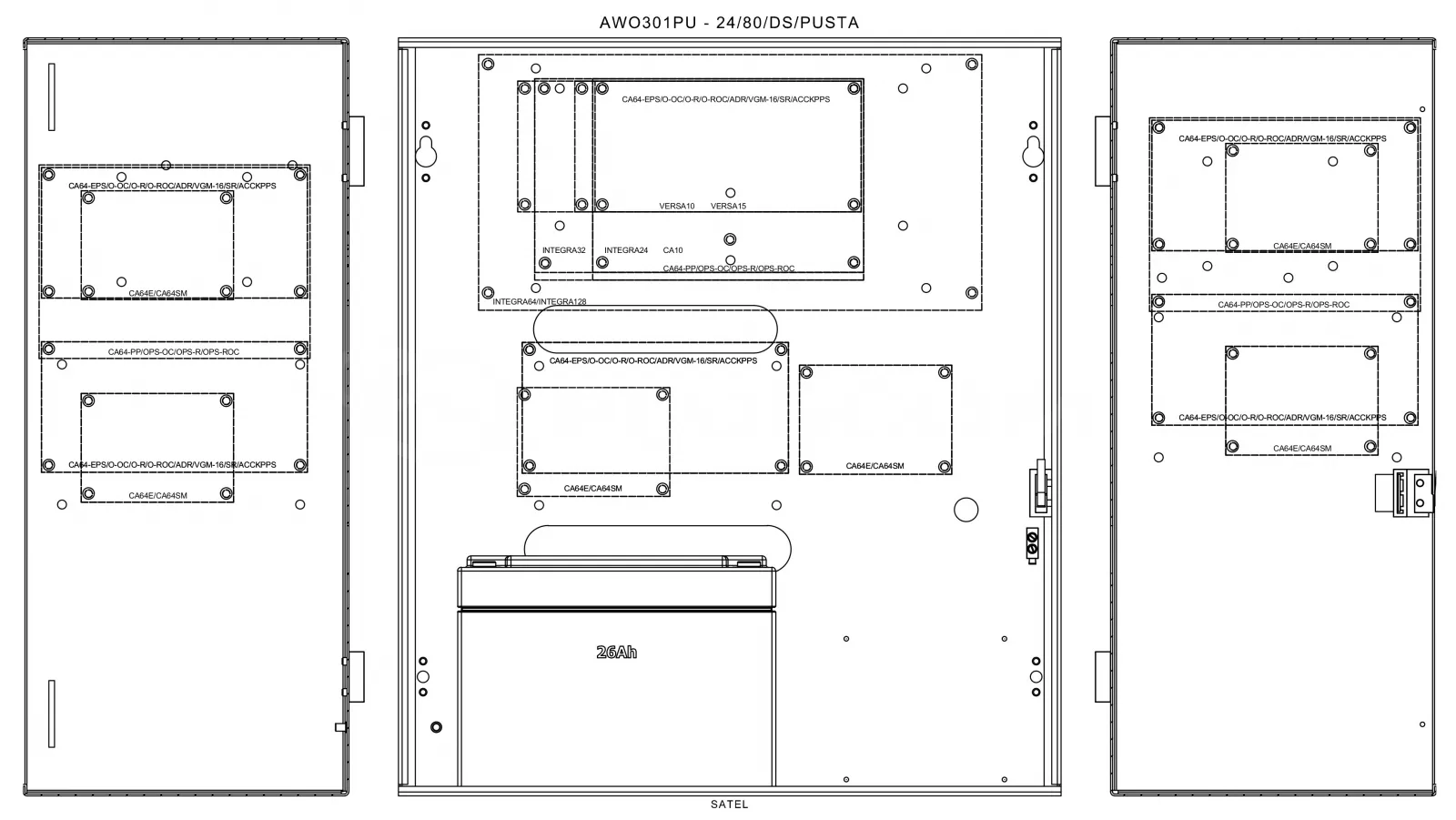

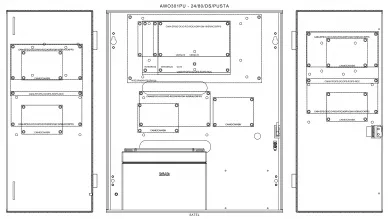

Exemple de disposition du panneau de contrôle SATEL dans une armoire
Logement Pulsar AWO301PU pour les panneaux de contrôle
Autres panneaux de contrôle pouvant être installés dans ce boîtier :
DSC :
PC1616, 1832, 1864, 4020, 6010, 4x ( 4108, 5108, 6108, 5100, 4116, 5208) + 3x ( 5204, 5400, 5200, 5580, 4216, 6216, 6400)
Modules :
(4204, 6204) + 4x (4108, 5108, 6108, 5100, 4116, 5208) + 3x (5204, 5400, 5200, 5580, 4216, 6216, 6400)
