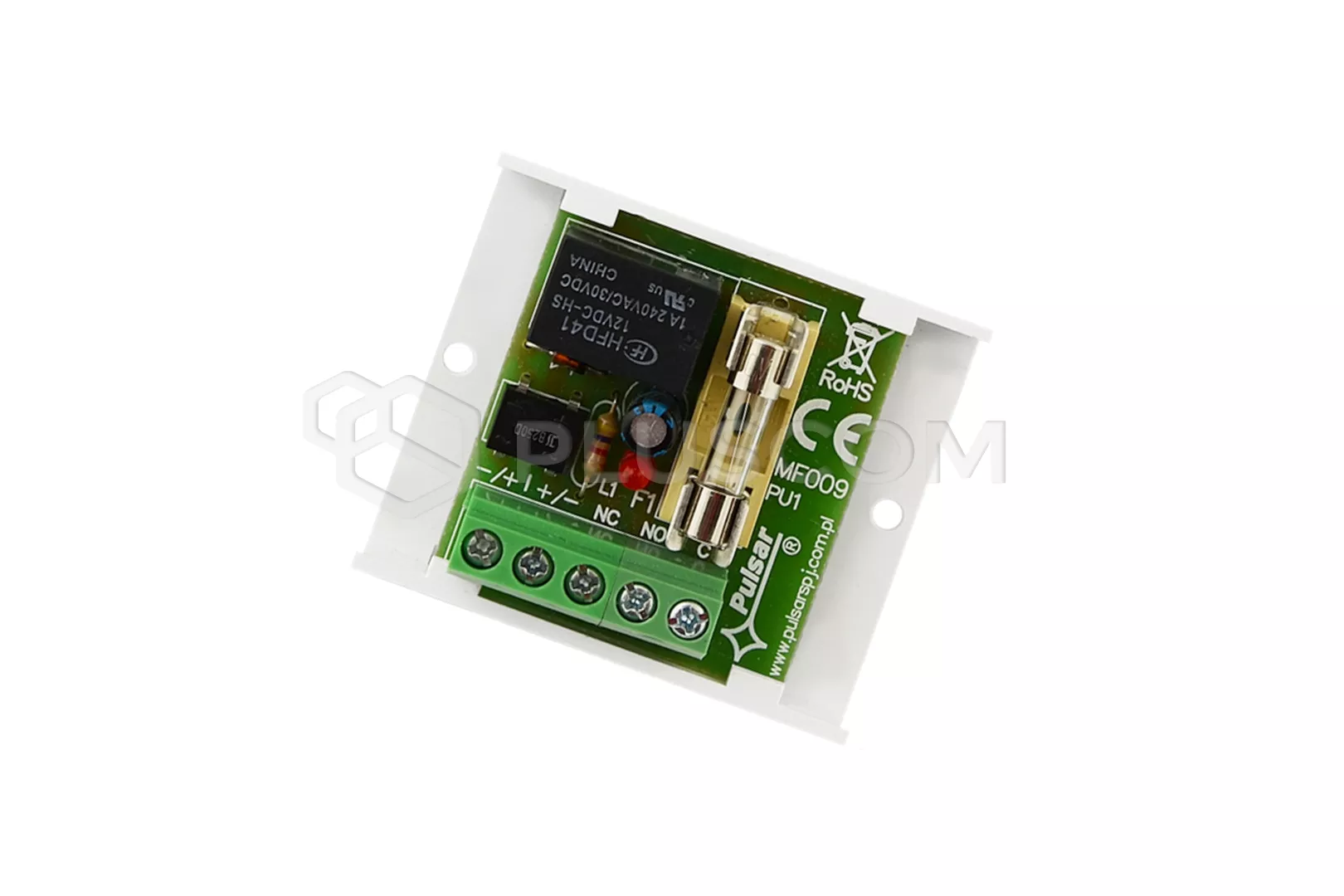

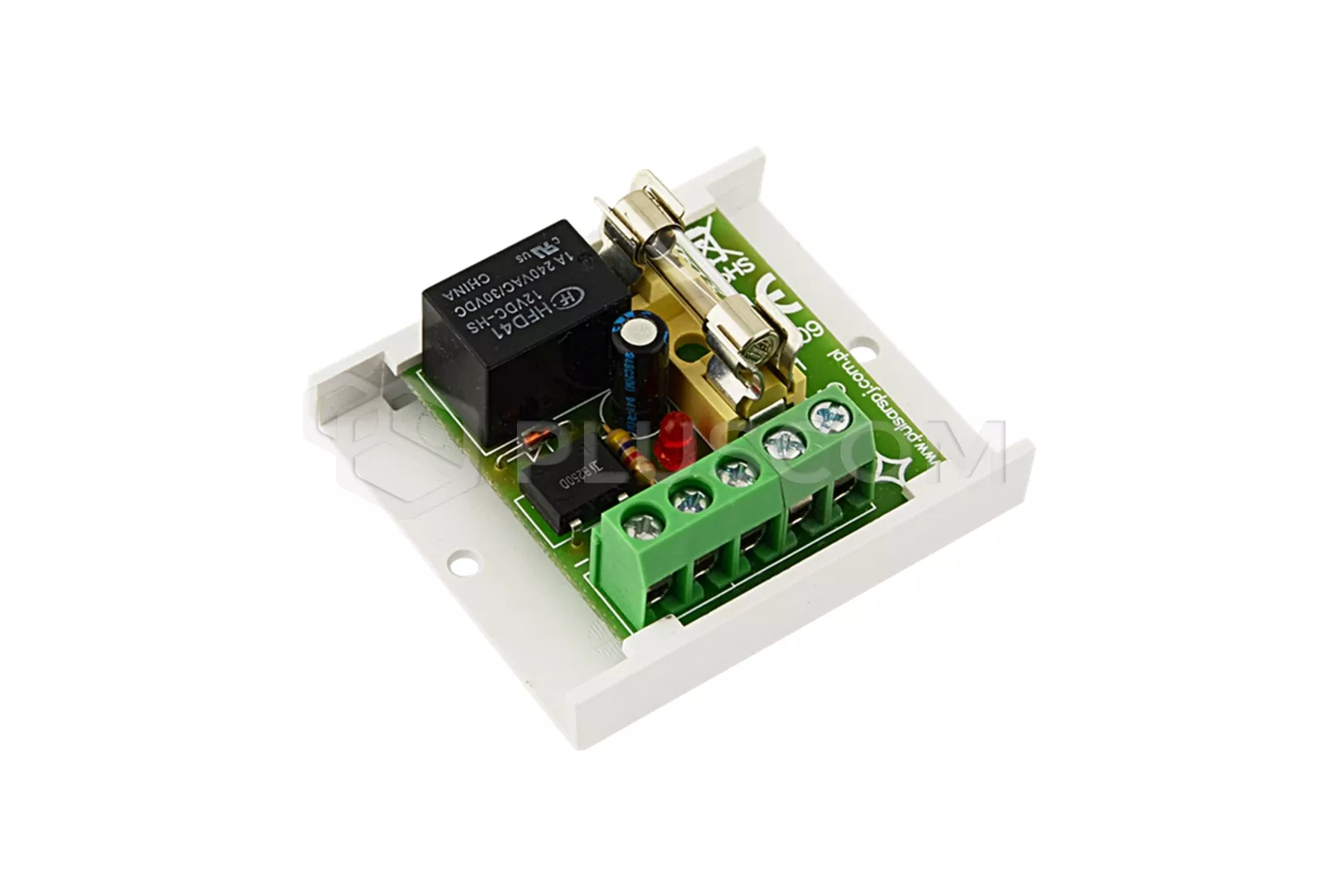

Module de relais Pulsar AWZ 510

Module de relais AWZ510 avec fusible dans le circuit de relais C/NC/NO (Module de relais PU1)

APPLICATION :
Le module relais PU1 AWZ 510 est destiné à être utilisé dans les installations à basse tension. Il sert à commander et à signaler des états, par ex. dans les systèmes d'alarme et de contrôle d'accès. Il peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module. Il dispose d'un fusible en série dans le circuit du relais.. Une LED indique le fonctionnement du relais.

SPÉCIFICATIONS TECHNIQUES :

• tension de la bobine du relais : 10-16V DC/AC
• courant de la bobine : 33mA 12V DC
• nombre de relais : 1
• résistance de la bobine : 360 OHM (-/+10%)
• puissance de la bobine : 400mW
• temps d'allumage et d'extinction : 15ms/8ms (-/+5%)

• charge du contact de relais : max 30V DC, 50V AC, courant max : 1A
• dimensions : 50x43x20mm
• poids : 0.04g


MONTAGE :
Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le ruban adhésif intégré peut être utilisé pour le montage ou les trous pour visser la bande au sol peuvent être utilisés.

Module de relais Pulsar AWZ 510

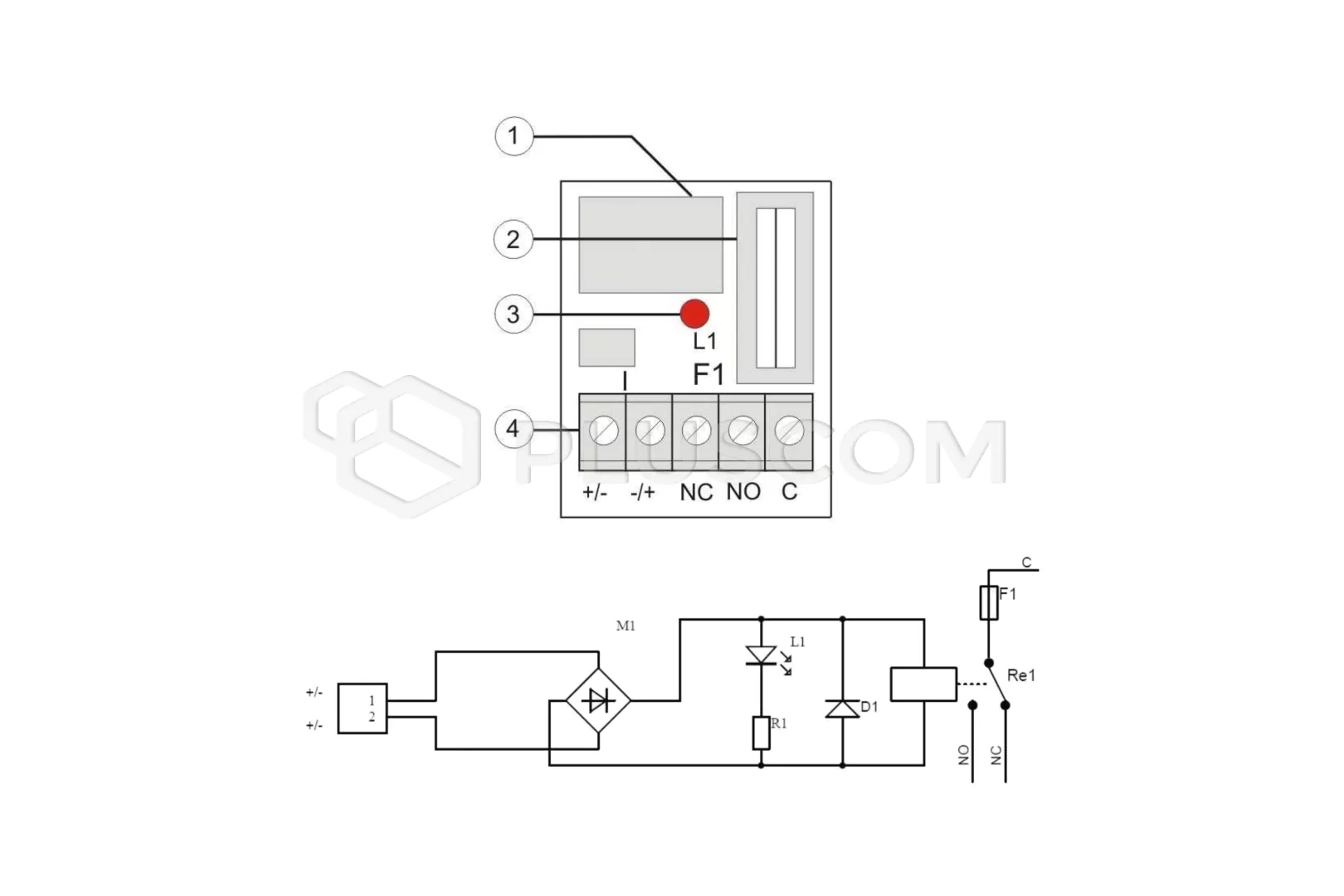

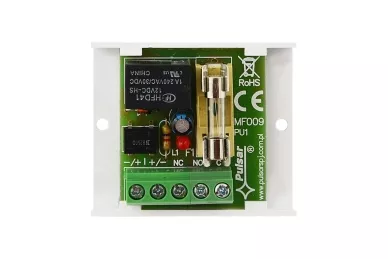

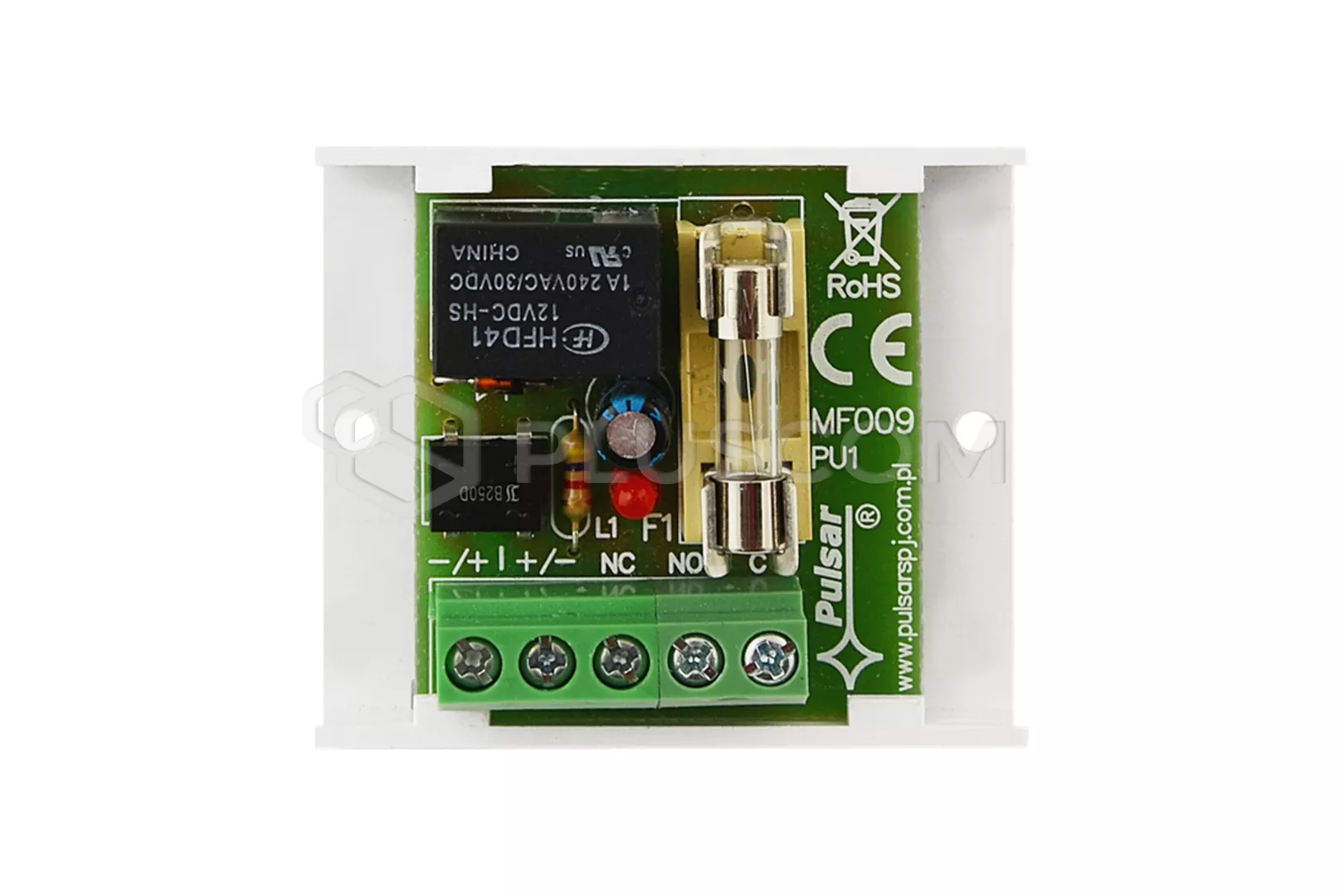

DESCRIPTION DU MODULE : relais fusible La LED indique le fonctionnement du relais bornes du module DES BORNES DU MODULE : +/-, fonctionnement du relais entrées de tension de commande C - borne commune du relais NO - borne normalement ouverte du relais NC - borne normalement fermée du relais
