Module de relais Pulsar AWZ 514

Module de relais AWZ514 avec fusible dans le circuit de relais C/NC/NO (Module de relais PU1/HV)

APPLICATION :
Le module relais PU1/HV AWZ 514 est destiné à être utilisé dans les installations à basse tension. Il est utilisé pour contrôler, signaler des états tels que. dans les systèmes d'alarme, les systèmes de contrôle d'accès. Peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module. Il dispose d'un fusible de 6A dans le circuit C/NC/NO du relais.. Une LED indique le fonctionnement du relais.

SPÉCIFICATIONS TECHNIQUES :

• tension de la bobine du relais : 10-16V DC/AC
• courant de la bobine : 33mA 12V DC
• nombre de relais : 1

• charge du contact du relais : max 30V DC, 250V AC, courant max : 6A
• dimensions : 70x43x23(h)mm
• poids : 40g


ASSEMBLAGE :

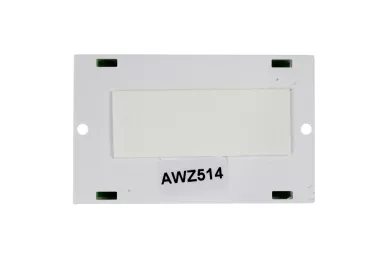

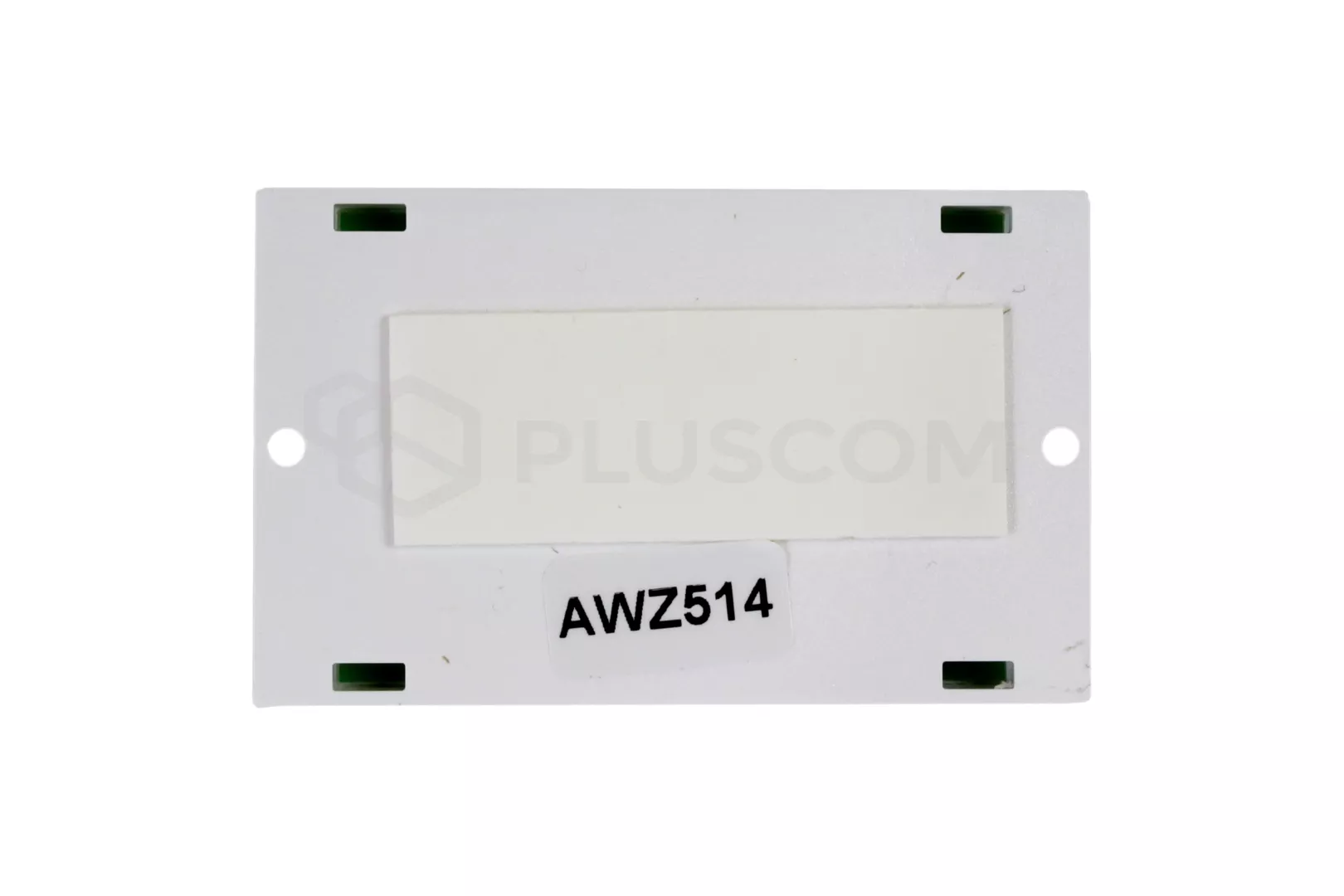

Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le ruban adhésif intégré peut être utilisé pour le montage ou les trous pour visser la bande au sol peuvent être utilisés.

Module de relais Pulsar AWZ 514

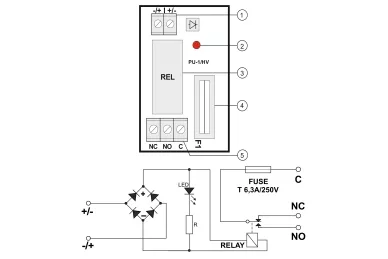

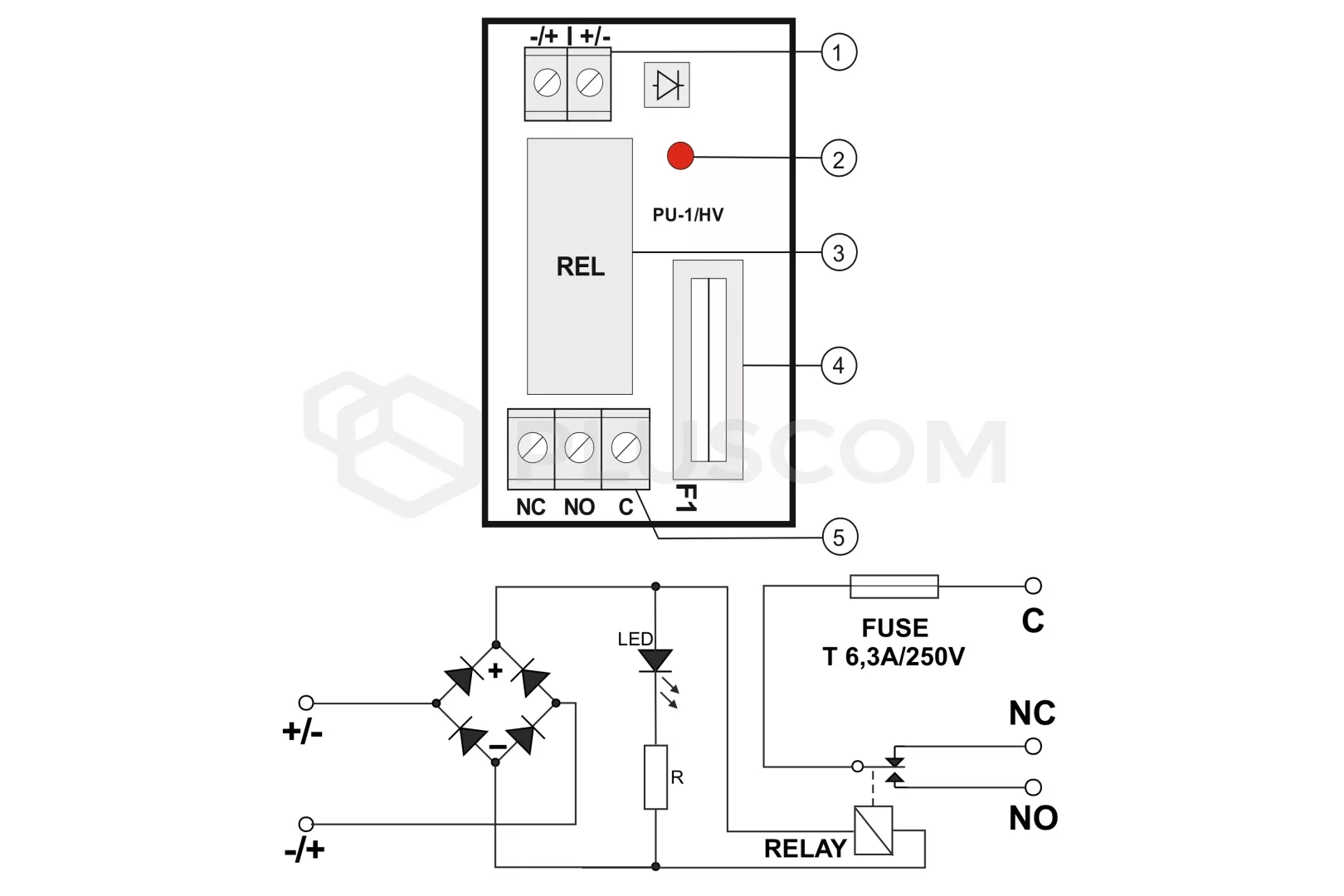

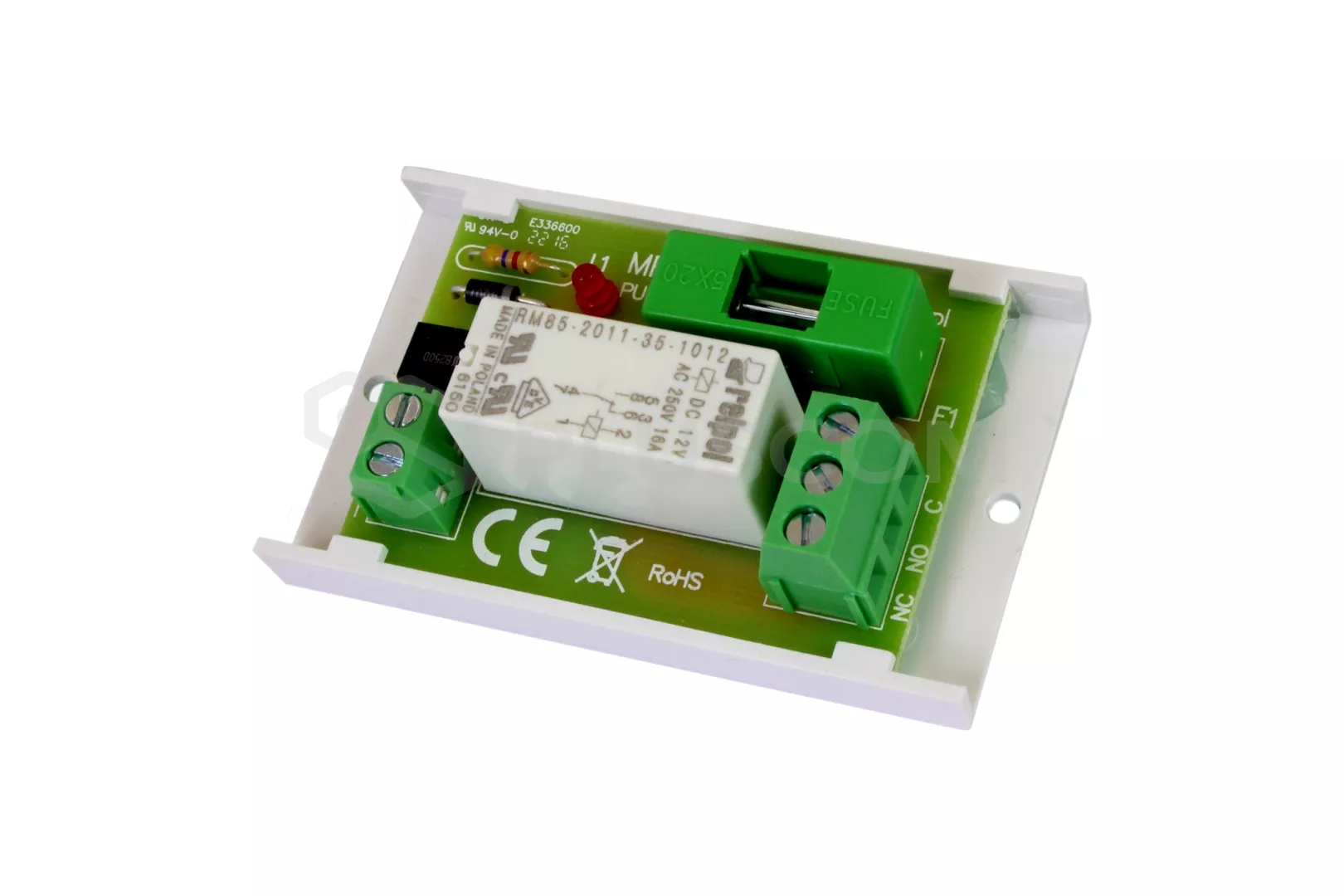

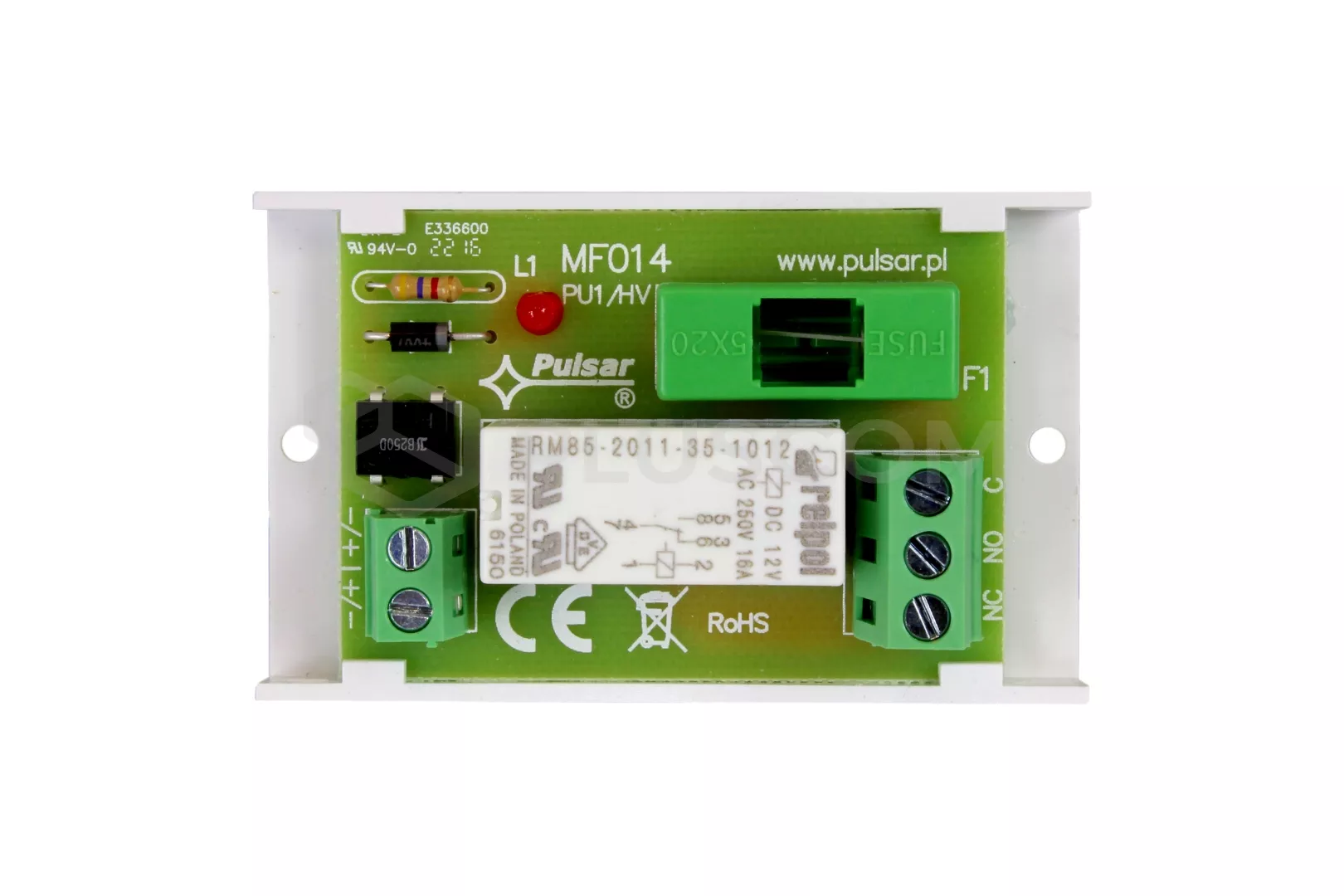

DESCRIPTION DU MODULE : bornes d'entrée du module La LED indique le fonctionnement du relais relais fusible bornes de sortie du relais BORNES DU MODULE : +/-, bornes de contrôle du fonctionnement des relais C - borne commune du relais NO - borne normalement ouverte du relais NC - borne normalement fermée du relais
