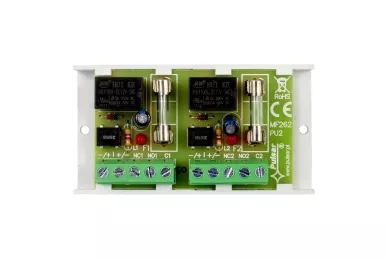

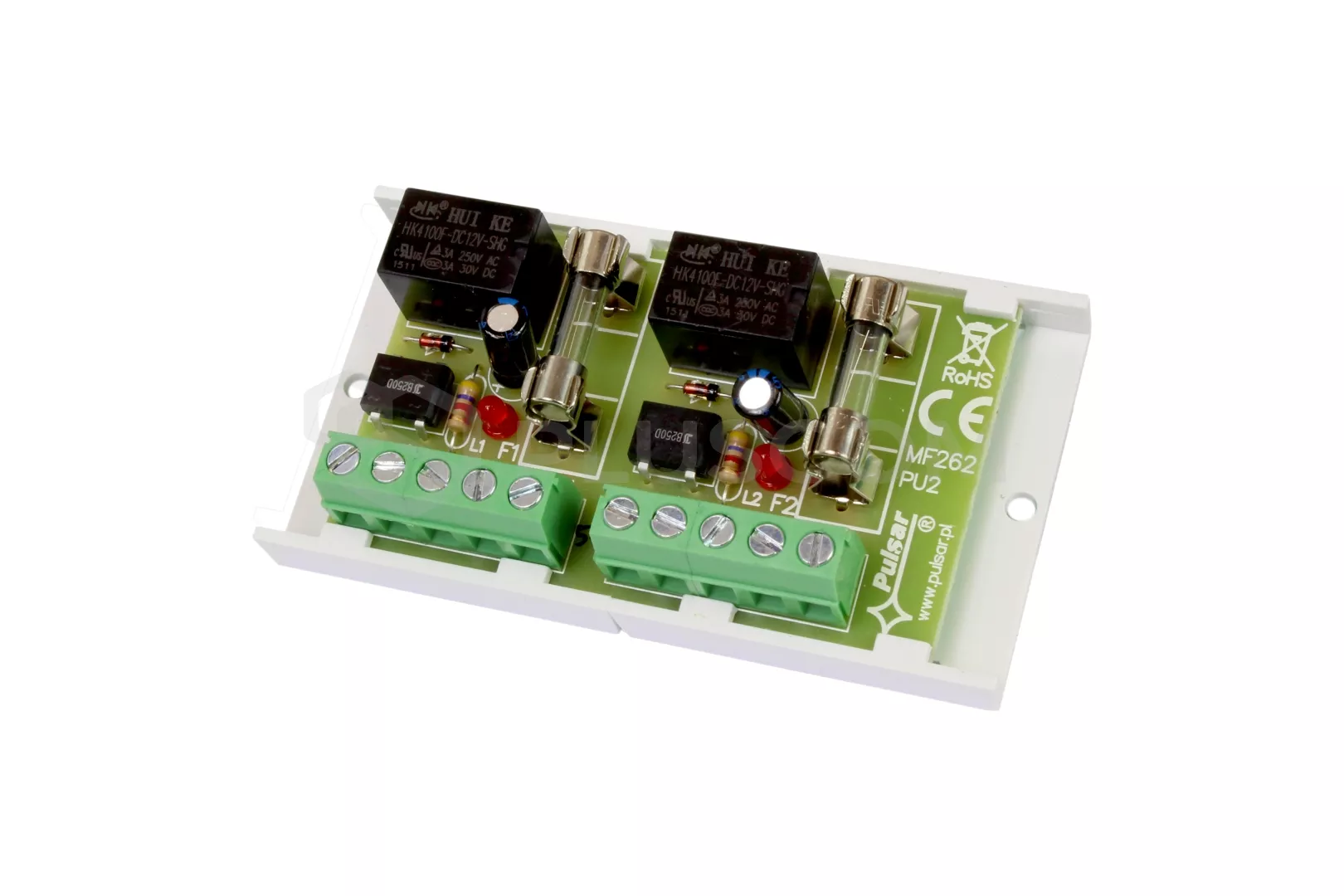

Module de relais Pulsar AWZ 512

Module de relais AWZ512 avec fusible dans le circuit de relais C/NC/NO (Module de relais PU2)

APPLICATION :
Le module relais MS AWZ 512 est destiné à être utilisé dans les installations à basse tension. Il est utilisé pour contrôler et signaler des états, par ex. dans les systèmes d'alarme et de contrôle d'accès. Il peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module. Il est équipé d'un fusible de 1,5 A dans le circuit C/NC/NO du relais. (FUSE, R-). Une LED indique le fonctionnement du relais.

SPÉCIFICATIONS TECHNIQUES :

• tension de la bobine du relais : 10-16V DC
• courant de la bobine : 30mA 12V DC
• nombre de relais : 2

• charge du contact du relais : max 30V DC, 50V AC, courant max : 1A
• dimensions : 80x43x20(h)mm
• poids : 40g


ASSEMBLAGE :

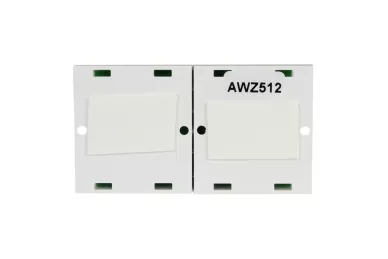

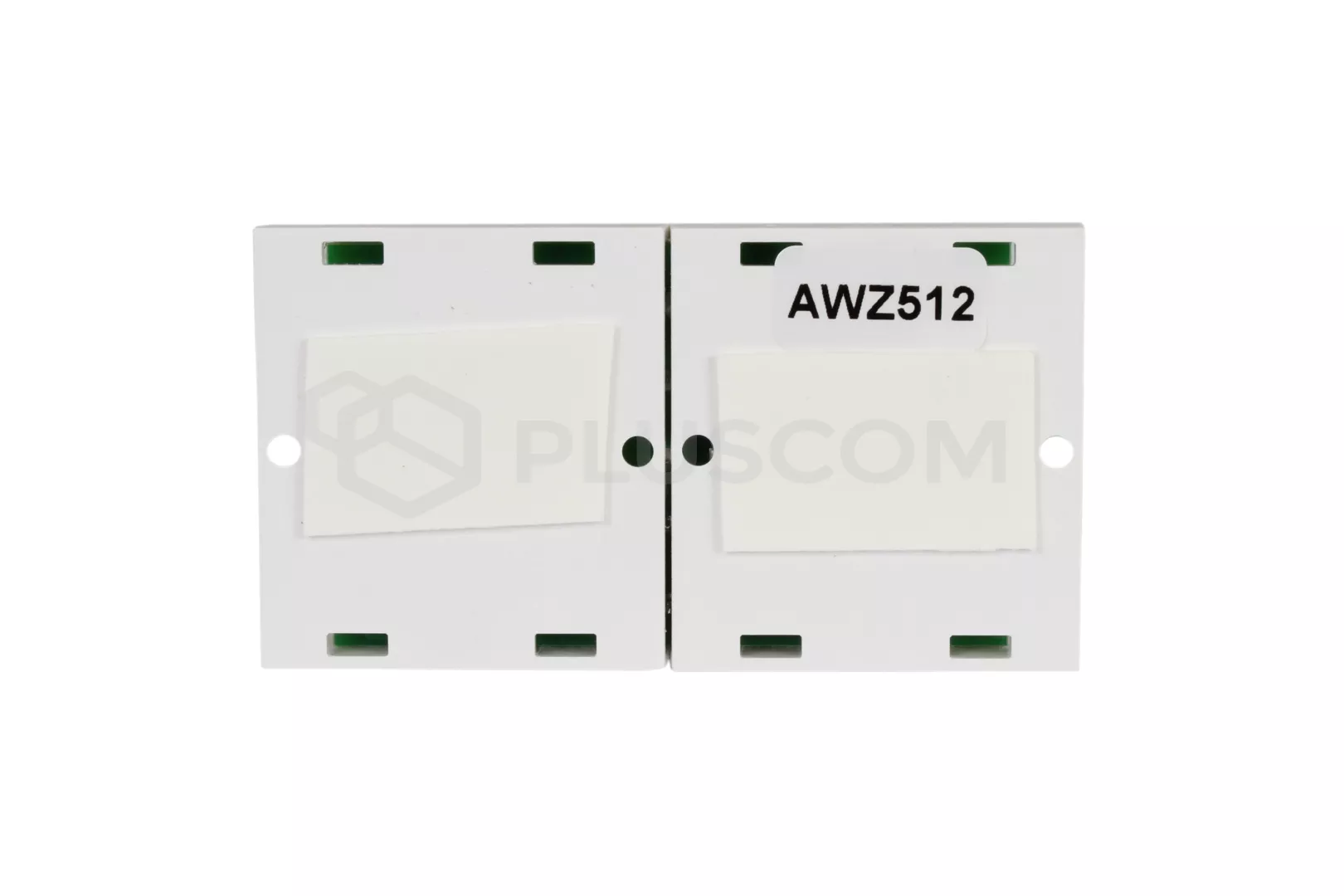

Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le ruban adhésif intégré peut être utilisé pour le montage ou les trous pour visser la bande au sol peuvent être utilisés.

Module de relais Pulsar AWZ 512

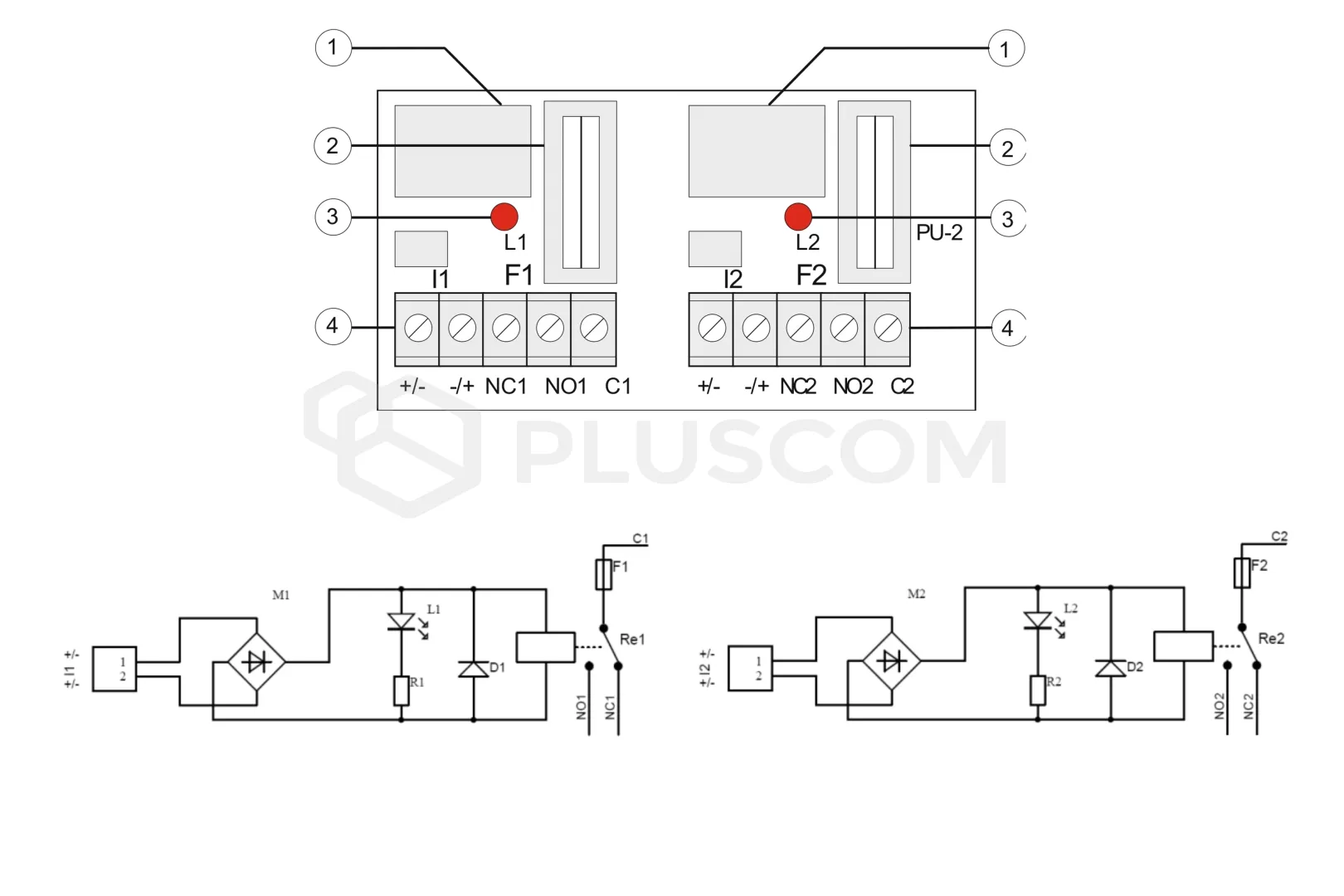

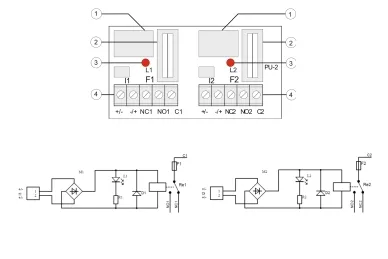

DESCRIPTION DU MODULE : relais fusible La LED indique le fonctionnement du relais borne du module DES BORNES DU MODULE : +/-, action du relais bornes de contrôle C - borne commune du relais NO - borne normalement ouverte du relais NC - borne normalement fermée du relais
