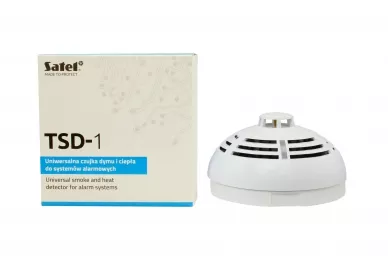

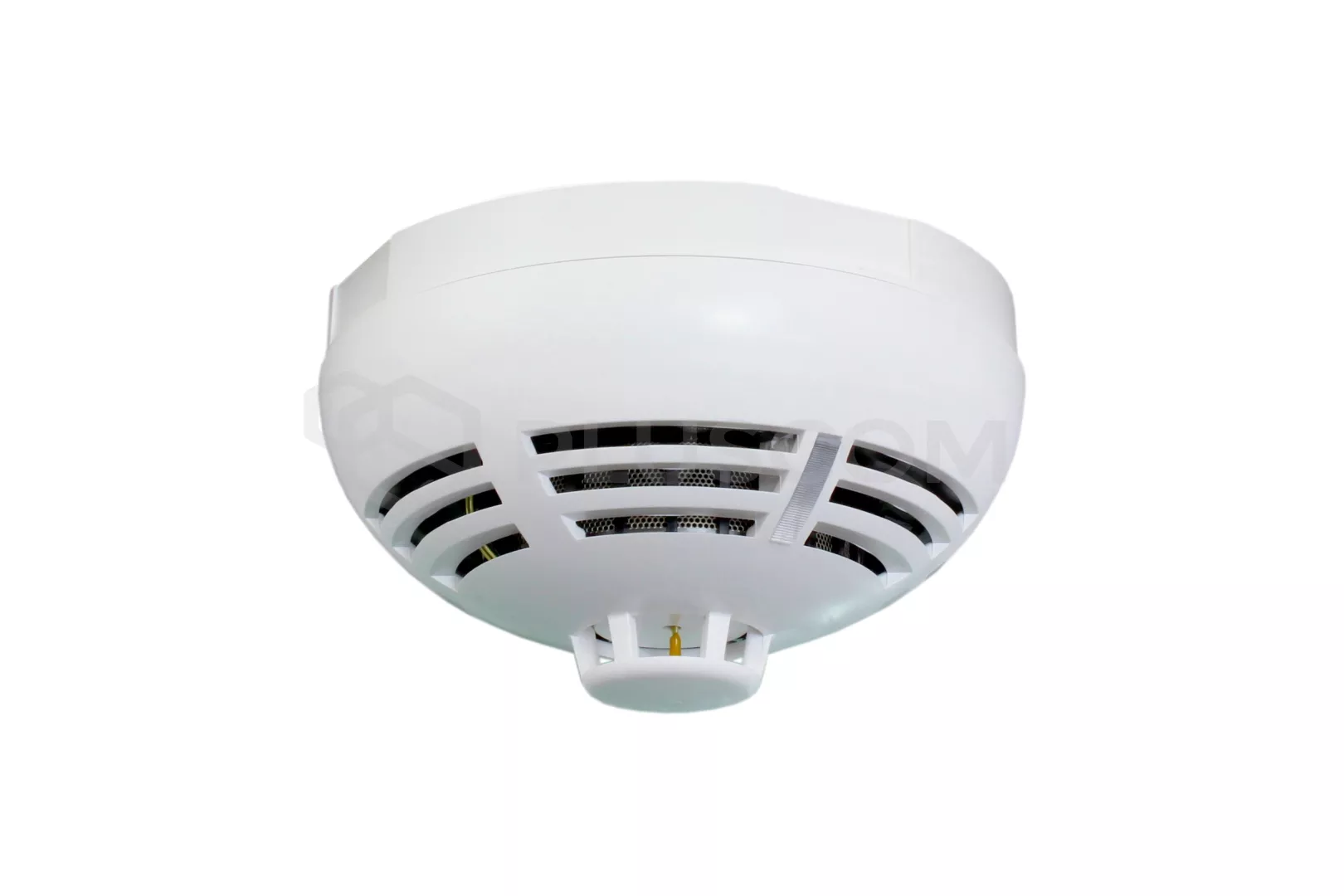

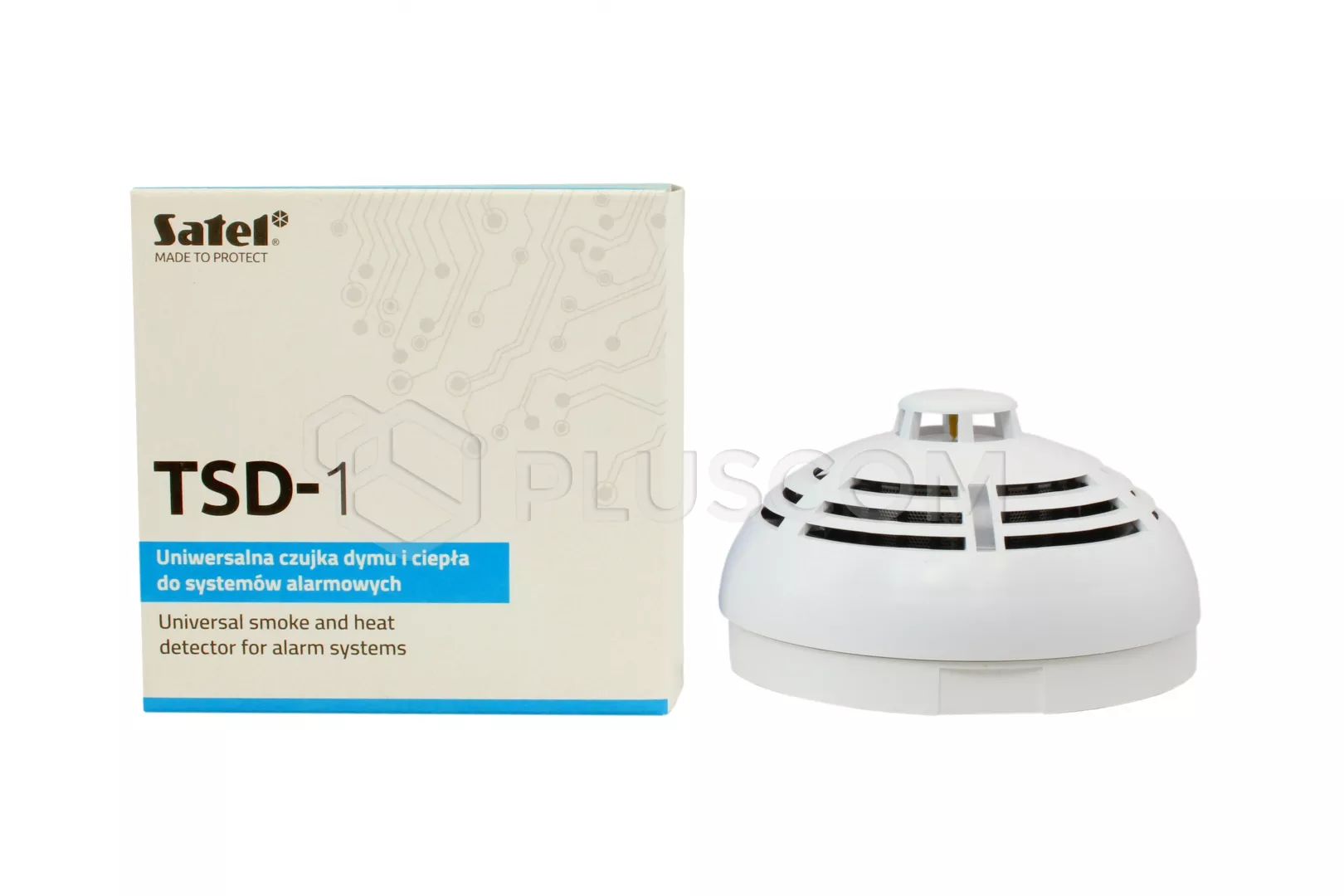

Satel TSD-1 Détecteur de fumée et de chaleur pour les systèmes 12V

Détecteur de fumée et de chaleur TSD-1 permet de détecter les premiers stades d'un incendie lorsque de la fumée visible apparaît et/ou qu'une augmentation de la température se produit.

Caractéristiques

• Sélection du mode de détection :
  • détection de fumée et de chaleur ;
  • détection de fumée ;
  • détection de chaleur.
• Détecteur de fumée visible conforme à la norme EN 54-7.
• Détecteur de chaleur conforme à la norme EN 54-5.
• Option de mémoire d'alarme.
• Choix du type de sortie d'alarme :
  • NO ;
  • NC ;
  • 2EOL/NO ;
  • 2EOL/NC.
• Configuration des paramètres de fonctionnement du détecteur à l'aide de commutateurs DIP.
• Détection de la contamination de la chambre optique.
• LED rouge pour l'indication optique.

Description du fonctionnement

Une méthode optique est utilisée pour détecter la fumée visible. Lorsque la concentration de fumée dans la chambre optique dépasse un seuil défini, une alarme est déclenchée. Les paramètres de fonctionnement du détecteur de fumée sont modifiés en fonction des changements de température enregistrés par le capteur thermique (thermistance).

Une alarme se déclenche lorsque le seuil de température spécifié est dépassé (54°C...65°C) ou si la température augmente trop rapidement.

Montage

Le détecteur est conçu pour fonctionner à l'intérieur. Dans les applications domestiques ou de bureau typiques, le détecteur doit être installé au plafond, à une distance minimale de 0,5 mètre des murs ou d'autres objets.

Le détecteur ne doit pas être installé là où il y a une forte concentration de poussière et de saleté ou là où de la vapeur d'eau est générée et se condense.

Le détecteur ne doit pas être installé à proximité de radiateurs ou de cuisinières.

1. Retirez le cache-poussière en plastique.

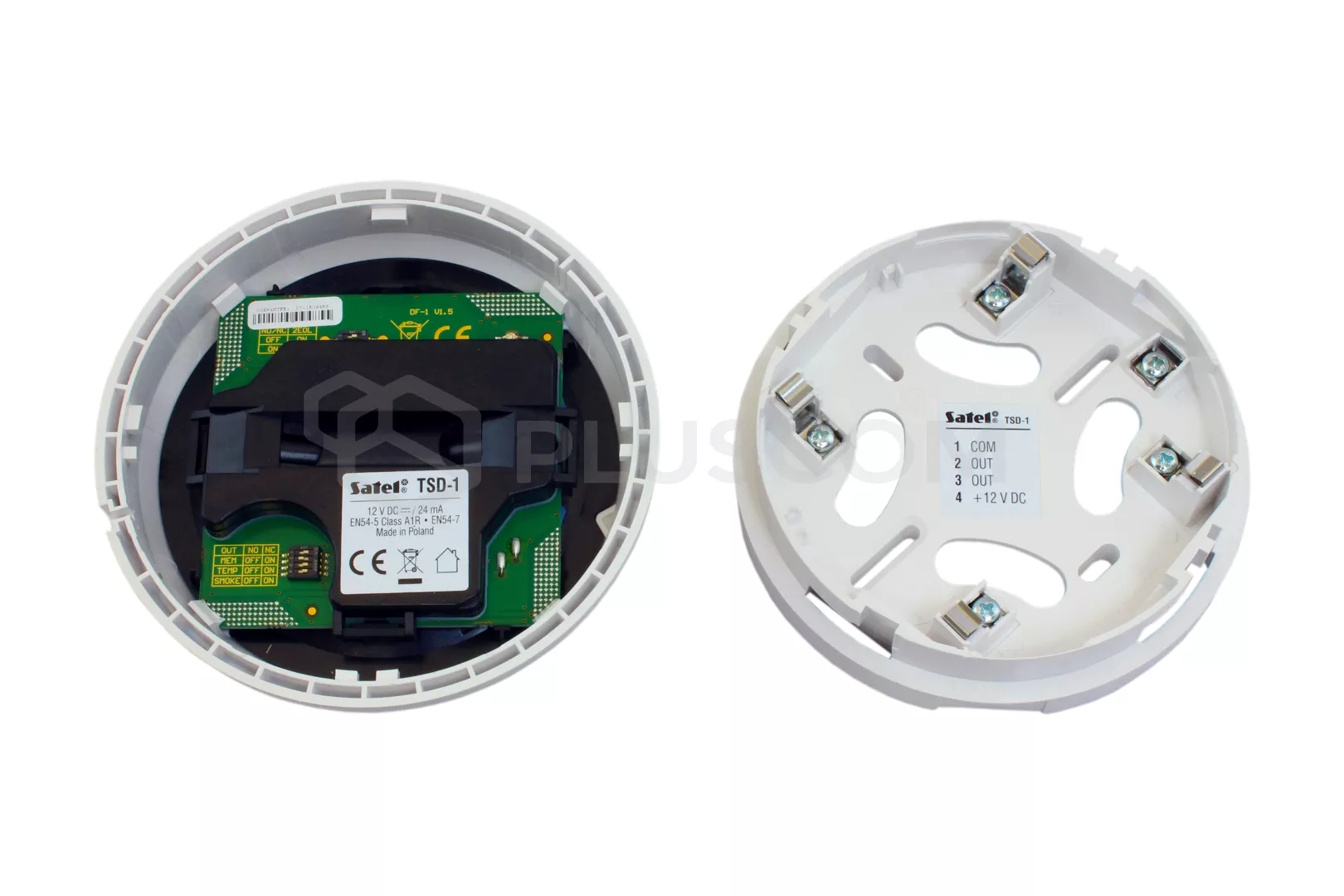

2. Tournez le couvercle dans le sens inverse des aiguilles d'une montre et retirez-le.
3. A l'aide de chevilles et de vis, fixez la base du boîtier au plafond.
4. Configurer le détecteur en conséquence à l'aide des interrupteurs DIP
5. Visser les fils aux bornes correspondantes sur la base du boîtier.
6. Fixer le couvercle du détecteur et le tourner dans le sens des aiguilles d'une montre.
7. Si des travaux susceptibles de contaminer la chambre optique sont encore en cours dans les locaux où le détecteur est installé, placez temporairement une housse en plastique sur le détecteur.

Attention : Il est conseillé de conserver la housse pour d'éventuels travaux de rénovation dans le futur.
