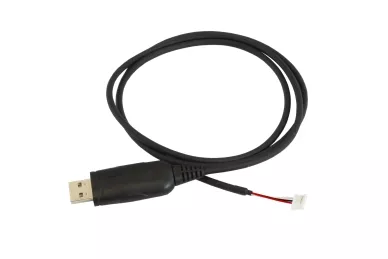

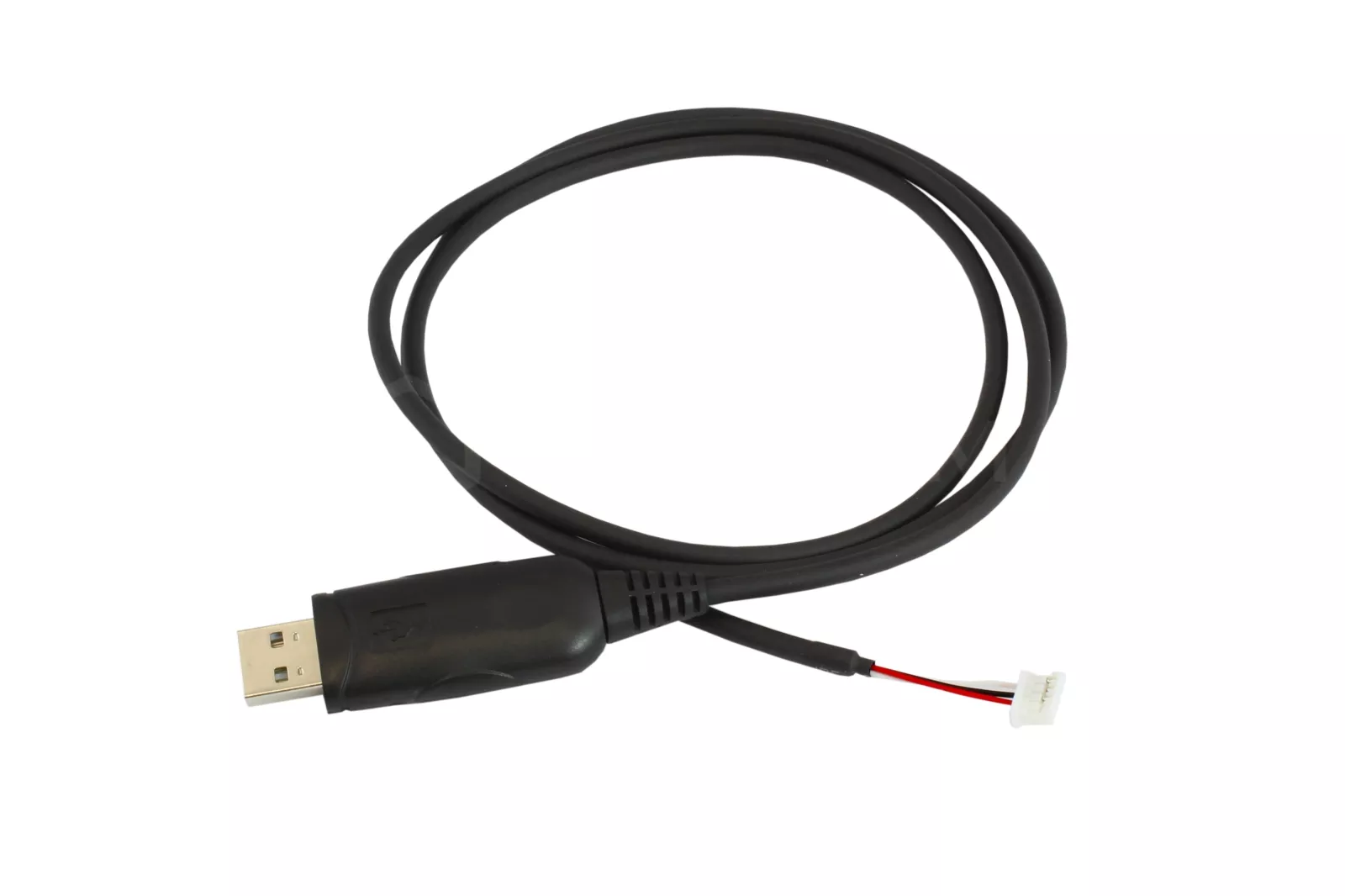

Il cavo adattatore USB-RS viene utilizzato per collegare alcuni dispositivi Elmes a un PC, ad es:
- pannello di controllo CB32 dalla versione 3.00
- vecchie versioni del modulo GSM2 (non dotate di connettore mini-USB)
- vecchie versioni del ricevitore RD448 e RD1000
Questo cavo è dotato di un chip integrato che converte i segnali presenti sul connettore USB in segnali di trasmissione seriale RS (RX e TX) con livelli di tensione di 0/3,3 V, richiesti dal dispositivo da collegare.
Questo cavo richiede l'installazione dei driver appropriati.
PROCEDURA DI INSTALLAZIONE
La procedura di installazione varia a seconda della versione del cavo (vedere la designazione del cavo):
- Per i cavi contrassegnati da: "Prolific" o "Adattatore USB-RS ver. 1B, installare prima i driver eseguendo il file .exe corrispondente nella directory "...USB cable drivers ver. 1B (Prolific)" e poi collegare il cavo alla porta USB del computer.
- Per i cavi etichettati come: "FTDI" o "Adattatore USB-RS ver. 1A" e per altre versioni di cavi (ver. 1C, 1D, 1E, ecc.), il cavo deve essere prima collegato alla porta USB del computer. Il sistema dovrebbe rilevare il nuovo dispositivo: "Convertitore seriale USB".
Il sistema chiederà quindi i driver per questo dispositivo - in risposta a una domanda:
"Windows può collegarsi al sito di Windows Update per cercare i driver?" selezionate l'opzione: "No, non questa volta", e in risposta alla domanda successiva selezionare l'opzione: "Installa da un elenco o da una posizione specifica".
A questo punto è necessario inserire la directory corrispondente alla versione del cavo in uso, ad esempio "Windows Update". Per la versione 1C del cavo, inserire:
"...driver del cavo USB versione 1C" e per il catalogo dei cavi 1D, 1E, 1F, 1G, 1H:
"...driver cavo USBVER 1D..1H".
Dopo l'installazione del driver, il sistema rileverà un altro dispositivo: "Porta seriale USB". In questo caso, si procede come in precedenza, specificando la stessa directory di prima quando viene richiesto il percorso del driver.
Nella directory "VER 1F Win7" sono disponibili i driver per Windows 7 64bit, ma solo per i cavi della versione 1F. Se si dispone di una versione di cavo diversa, purtroppo rimangono solo i seguenti: Windows XP, Vista 32 bit o Windows 7 32 bit.
