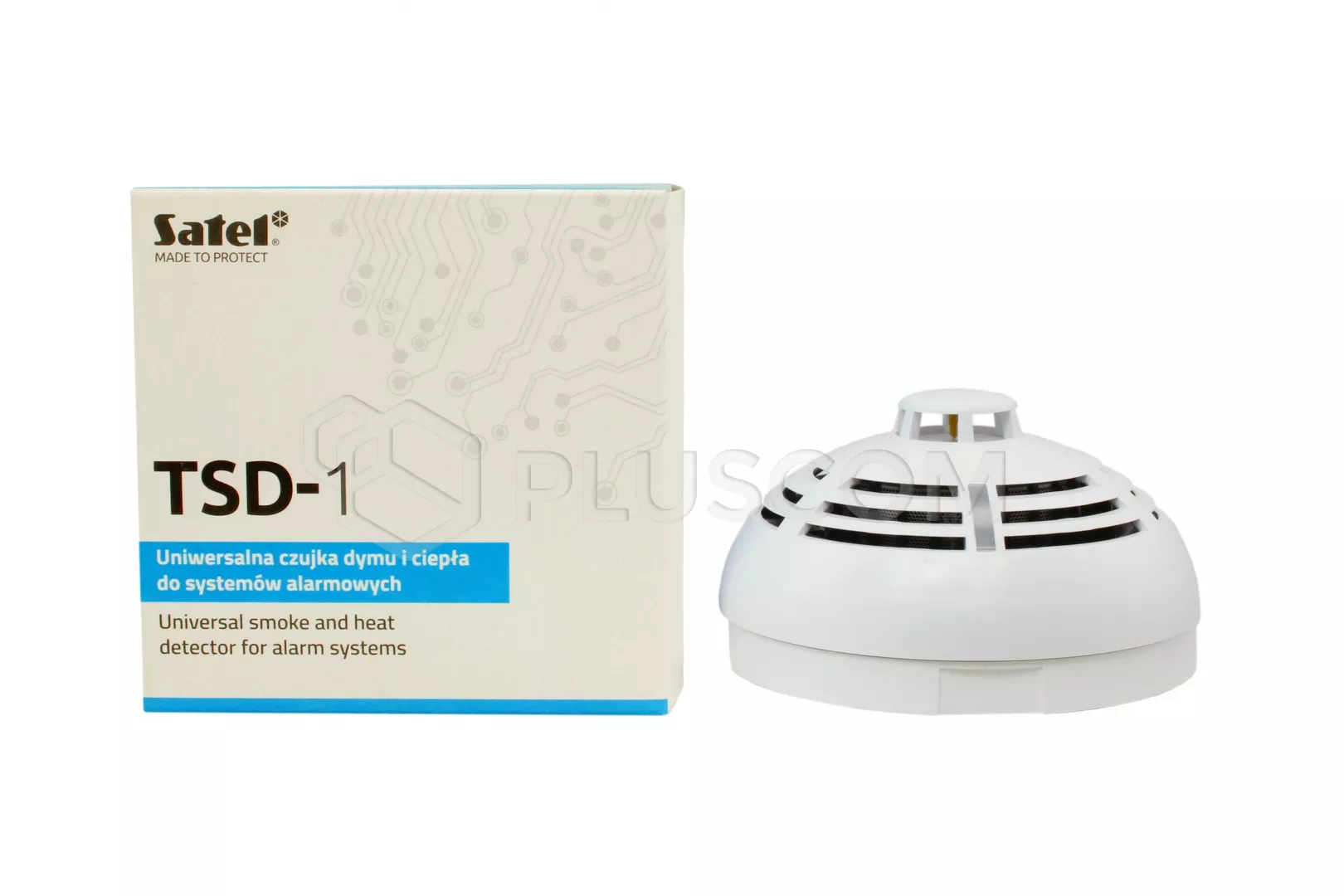

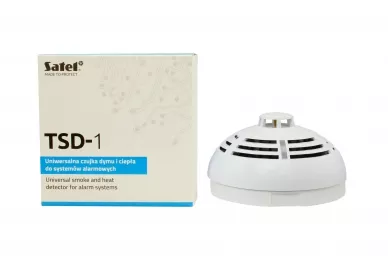

Satel TSD-1 Czujka dymu i ciepła do systemów 12V

108.24 PLN
88.00 PLN netto

Producent: Satel
  • Detekcja dymu zgodna z EN54-7
  • Detekcja ciepła zgodnie z EN54-5
  • Wybór trybu pracy (dym, ciepło, multisensor)

 Dostawa:
Dostępny, wyślemy dzisiaj!
Planowane dostarczenie: 2018-01-25 Czwartek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

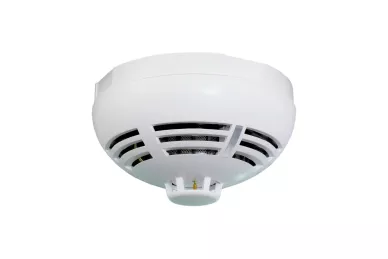

Czujka dymu i ciepła TSD-1 umożliwia wykrycie wczesnego stadium rozwoju pożaru, gdy pojawia się dym widzialny i/lub ma miejsce wzrost temperatury.

Właściwości

  • Wybór trybu pracy czujki:
    • detekcja dymu i ciepła;
    • detekcja dymu;
    • detekcja ciepła.
  • Czujnik dymu widzialnego zgodny z normą EN 54-7.
  • Czujnik termiczny zgodny z normą EN 54-5.
  • Opcja pamięci alarmu.
  • Wybór typu wyjścia alarmowego:
    • NO;
    • NC;
    • 2EOL/NO;
    • 2EOL/NC.
  • Konfiguracja parametrów pracy czujki przy pomocy przełączników typu DIP-switch.
  • Detekcja zabrudzenia komory optycznej.
  • Czerwona dioda LED do sygnalizacji optycznej.

Opis działania

Do wykrywania dymu widzialnego wykorzystywana jest metoda optyczna. Kiedy stężenie dymu w komorze optycznej przekroczy określony próg, wywołany zostanie alarm. Parametry pracy czujnika dymu są modyfikowane w zależności od zmian temperatury rejestrowanych przez czujnik termiczny (termistor).

Alarm zostanie wywołany po przekroczeniu określonego progu temperatury (54°C...65°C) lub w przypadku zbyt szybkiego wzrostu temperatury

Montaż

Czujka przystosowana jest do pracy w pomieszczeniach zamkniętych. W typowych zastosowaniach w domu lub biurze, czujka powinna być instalowana na suficie, w odległości minimum 0,5 metra od ścian lub innych obiektów.

Czujki nie należy instalować w miejscach, gdzie występuje duża koncentracja kurzu i pyłu oraz w miejscach powstawania i skraplania pary wodnej.

Czujka nie powinna być montowana w pobliżu grzejników i kuchenek.

  1. Zdjąć plastikową osłonkę przeciwpyłową.
  2. Przekręcić pokrywę w kierunku przeciwnym do ruchu wskazówek zegara i ją zdjąć
  3. Przy pomocy kołków i wkrętów przymocować podstawę obudowy do sufitu.
  4. Przy pomocy przełączników DIP-switch odpowiednio skonfigurować czujkę

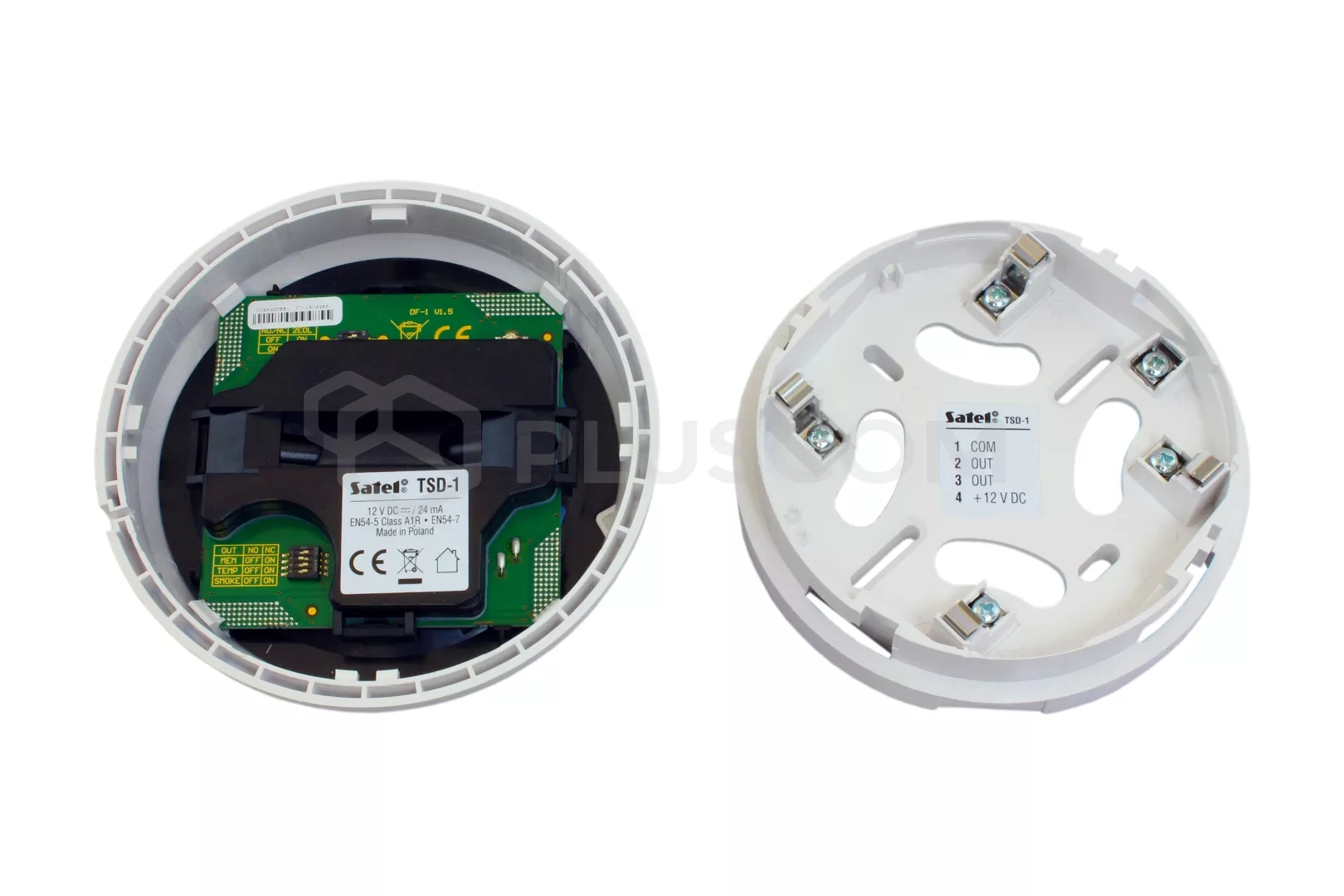

  5. Przykręcić przewody do odpowiednich zacisków w podstawie obudowy
  6. Założyć pokrywę czujki i przekręcić w kierunku zgodnym z ruchem wskazówek zegara.
  7. Jeżeli w obiekcie, w którym instalowana jest czujka, prowadzone są jeszcze jakiekolwiek prace grożące zabrudzeniem komory optycznej, na czujkę należy założyć tymczasowo plastikową osłonkę przeciwpyłową.

Uwaga: Osłonkę przeciwpyłową warto zachować na wypadek ewentualnych prac remontowych w przyszłości.


Specyfikacja techniczna
Napięcie: 12V
Wymiary: 108 x 61
Temperatura pracy: -10 ... +55°C
Pobór prądu w stanie gotowości: 250µA
Maks. pobór prądu: 24mA
Masa: 164g
Dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40mA, 16V DC
Maksymalna wilgotność: 93%
Maksymalna statyczna temperatura zgłoszenia alarmu: 54°C
Maksymalna statyczna temperatura zgłoszenia alarmu: 65°C
