Elmes STP Sterownik radiowy do bram z silnikiem AC 230V

173,43 PLN zawiera 23.00% VAT
W magazynie, wyślemy dzisiaj!
Kod produktu: #6793
Producent: Elmes
  • sterowanie napędem bramy
  • cztery tryby pracy
  • obsługa max 112 pilotów firmy ELMES

Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

Produkty uzupełniające:
Elmes DWB100HT Pilot dwukanałowy Elmes UMB100HT Pilot jednokanałowy Elmes CH4HT Pilot czterokanałowy Elmes STX Wielokanałowy pilot ze sterowaniem zegarowym Elmes DW200HT Pilot dwukanałowy Elmes CH8HT Pilot ośmiokanałowy Elmes AN200HT Pilot jednokanałowy Elmes CH32HT Pilot 32-kanałowy

Sterownik Elmes STP przeznaczony jest do zdalnego sterowania bramą, do napędu której zastosowano jednofazowy silnik indukcyjny prądu zmiennego 230V umożliwiający pracę w dwóch kierunkach.

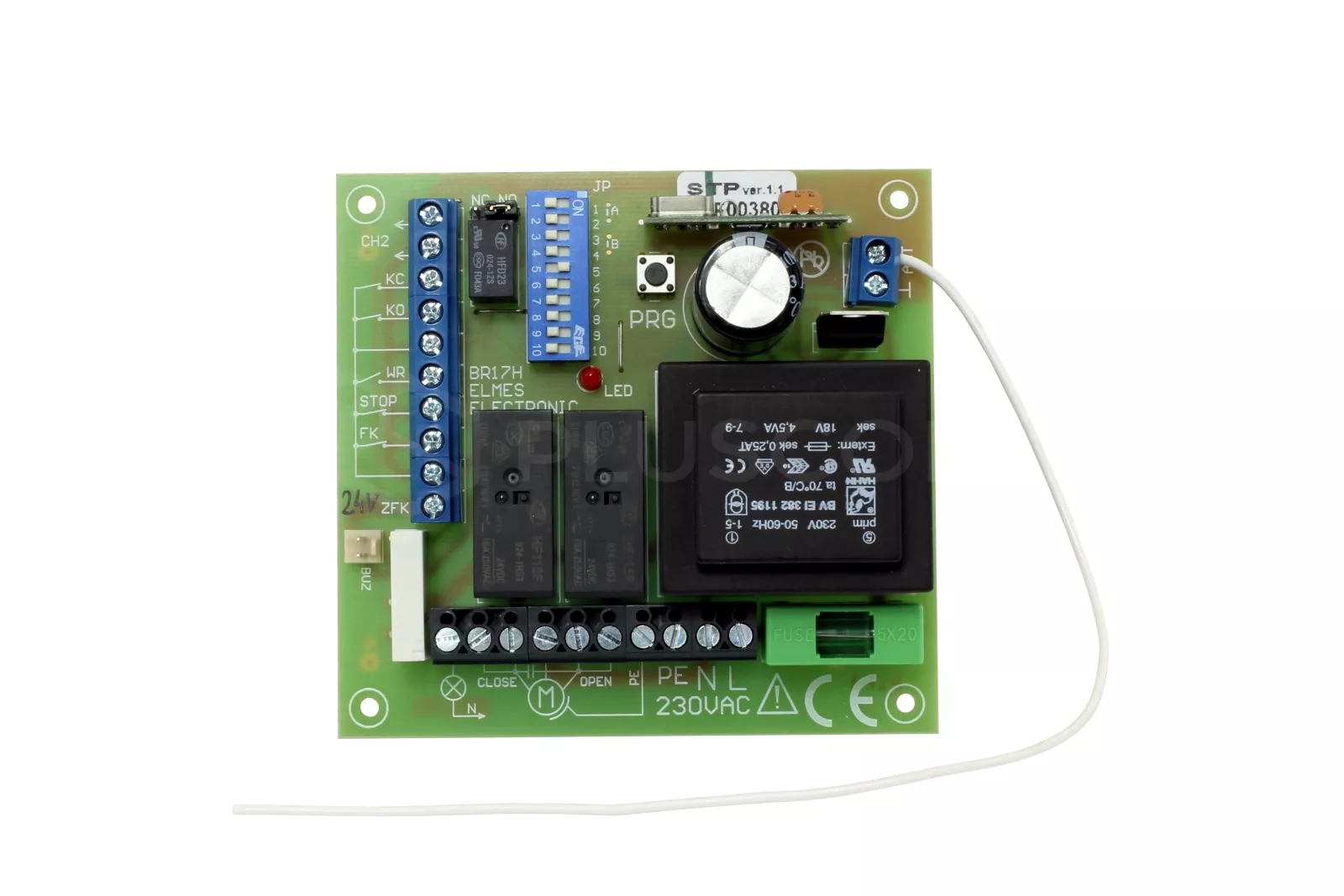

Elmes STP Sterownik radiowy do bram z silnikiem AC 230V

Elmes STP Sterownik radiowy do bram z silnikiem AC 230V


FUNKCJE STEROWNIKA

  • komunikacja radiowa odbywa się z zastosowaniem systemu KEELOQ zapewniającego wysoki poziom bezpieczeństwa transmisji
  • współpraca z maksymalnie 112 pilotami firmy Elmes pracującymi w na pasmie 433,92MHz
  • sterowanie jednym lub dwoma przyciskami pilota
  • tryby pracy:
    • manualny: sterowanie otwarciem i zamknięciem odbywa się za pomocą przycisków pilota, brak funkcji automatycznego zamknięcia się bramy
    • z samo-zamykaniem: po otwarciu brama zamknie się automatycznie po upływie zaprogramowanego czasu (1s-4min)
    • parking 1: po naciśnięciu pilota brama rozpoczyna cykl: OTWIERANIE – PAUZA – ZAMYKANIE. Naciśnięcie pilota w czasie otwierania bramy nie powoduje żadnej reakcji a w czasie odliczania PAUZY - rozpoczyna jej odliczanie od początku. Naciśnięcie pilota w czasie zamykania zatrzymuje bramę, a po 1s rozpoczyna otwieranie.
    • parking 2 (z możliwością zatrzymania) - po naciśnięciu przycisku pilota brama rozpoczyna cykl: OTWIERANIE – PAUZA – ZAMYKANIE, ale inaczej niż w trybie parking 1, naciśnięcie przycisku pilota w czasie ruchu bramy zatrzymuje ją. Kolejne naciśnięcie rozpoczyna cały cykl otwierania od nowa. Naciśnięcie przycisku pilota w czasie odliczania PAUZY zatrzymuje jej odliczanie, a kolejne naciśnięcie rozpoczyna odliczanie PAUZY od początku.
  • automatyczne zamykanie po upływie zaprogramowanego czasu PAUZY (1sek - 4min)
  • współpraca z wyłącznikami krańcowymi typu NO lub NC
  • programowany czas pracy silnika pozwalający na współpracę z napędami nie wyposażonymi w krańcówki
  • współpraca z fotokomórką typu NC z wyjściem normalnie zwartym
  • automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania
  • wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach
  • wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową
  • dodatkowe, niezależne wyjście przekaźnikowe NO/NC sterowane oddzielnym przyciskiem pilota
  • funkcja ułatwiająca instalację – możliwość odwrócenia kierunków ruchu bramy i wyłączników krańcowych za pomocą zworek
INSTALACJA I KONFIGURACJA
Sterownik dostarczany jest bez obudowy i należy zamontować go w obudowie napędu bramy. Trzeba zwrócić uwagę aby nie był on narażony na bezpośrednie działanie czynników atmosferycznych.
W razie potrzeby zwiększenia zasięgu pracy pilotów na płytce odbiornika znajdują się zaciski śrubowe do podłączenia anteny zewnętrznej na pasmo 434Mhz.

Wprowadzenie pilota do pamięci odbiornika, ustawienia czasu pracy silnika, pauzy i innych procedur wykonujemy za pomocą przycisku PRG i zworek na płytce odbiornika.

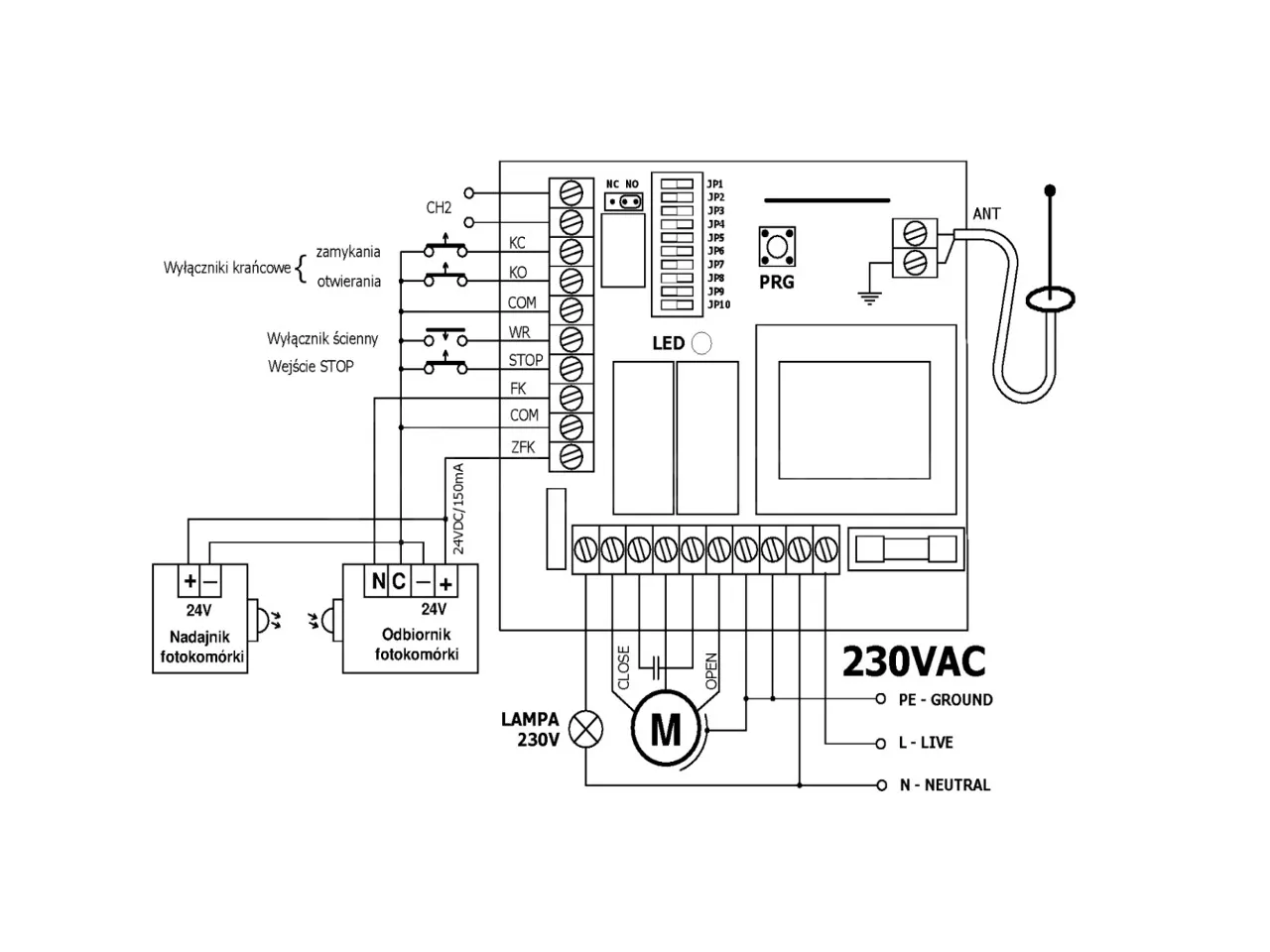

Schemat montażowy:

Schemat montażowy:


DANE TECHNICZNE
  • zasilanie: 230VAC; pobór mocy: maksymalnie 4VA
  • wyjścia przekaźnikowe silnika: 2 x NO, maksymalnie 16A/250VAC
  • wyjście na lampę: maksymalnie 5A/250VAC,\
  • wyjście przekaźnikowe CH2: NO lub NC (przełączane zworką), separowane galwanicznie; obciążalność: 1A/24VDC lub 0,5A/125VAC; czas załączenia wyjścia: od 0,5 s do 2 min
  • wyjście zasilania fotokomórek: 24VDC, maksymalnie 150mA, zabezpieczone bezpiecznikiem polimerowym
  • wejście na fotokomórkę typu NC
  • wejście bezpieczeństwa STOP typu NC
  • wejścia na wyłączniki krańcowe typu NC lub NO
  • czas pracy silnika: od 1s do 4 min, wspólny dla zamykania i otwierania
  • czas PAUZY: od 1s do 4 min
  • odbiornik superheterodynowy na pasmo 433,92MHz
  • zakres temperatur pracy: od -20°C…+40°C
  • wymiary (d/s/w): 95x90x34mm
  • rozstaw otworów montażowych ø=3mm: 85x80mm
