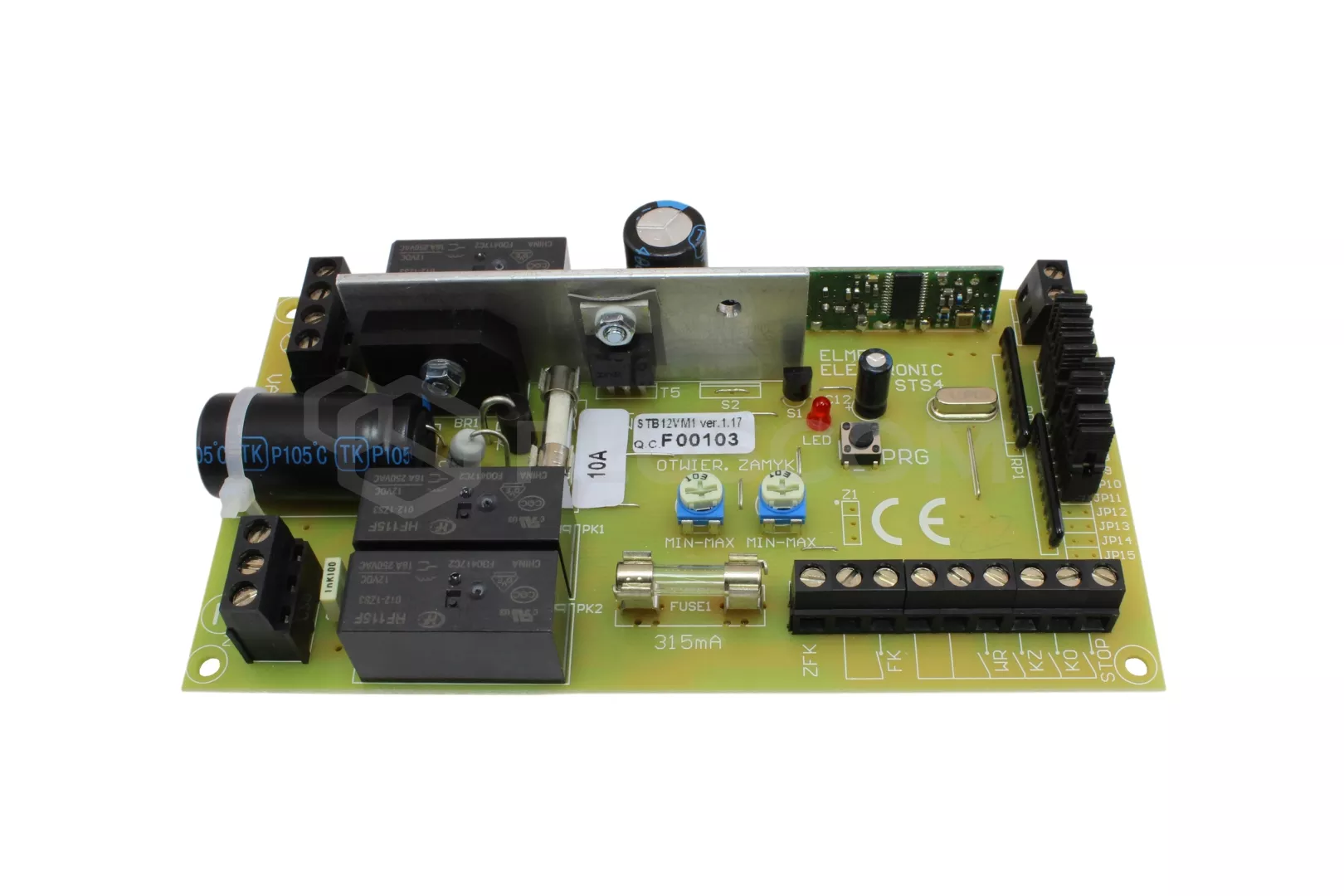

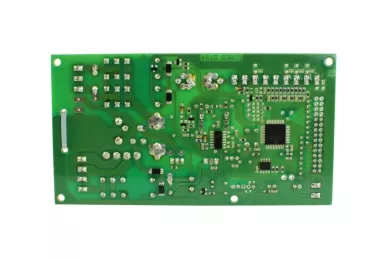

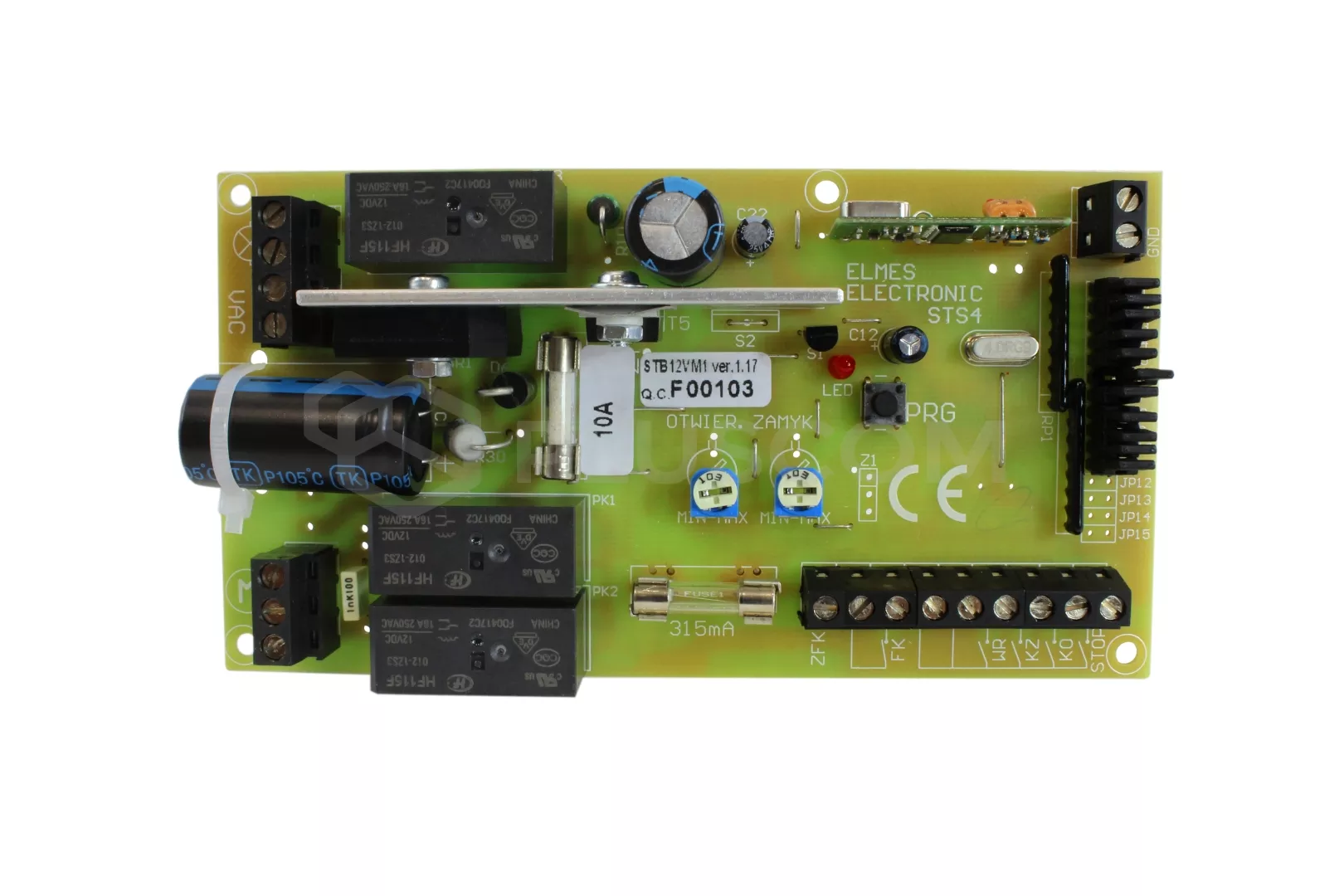

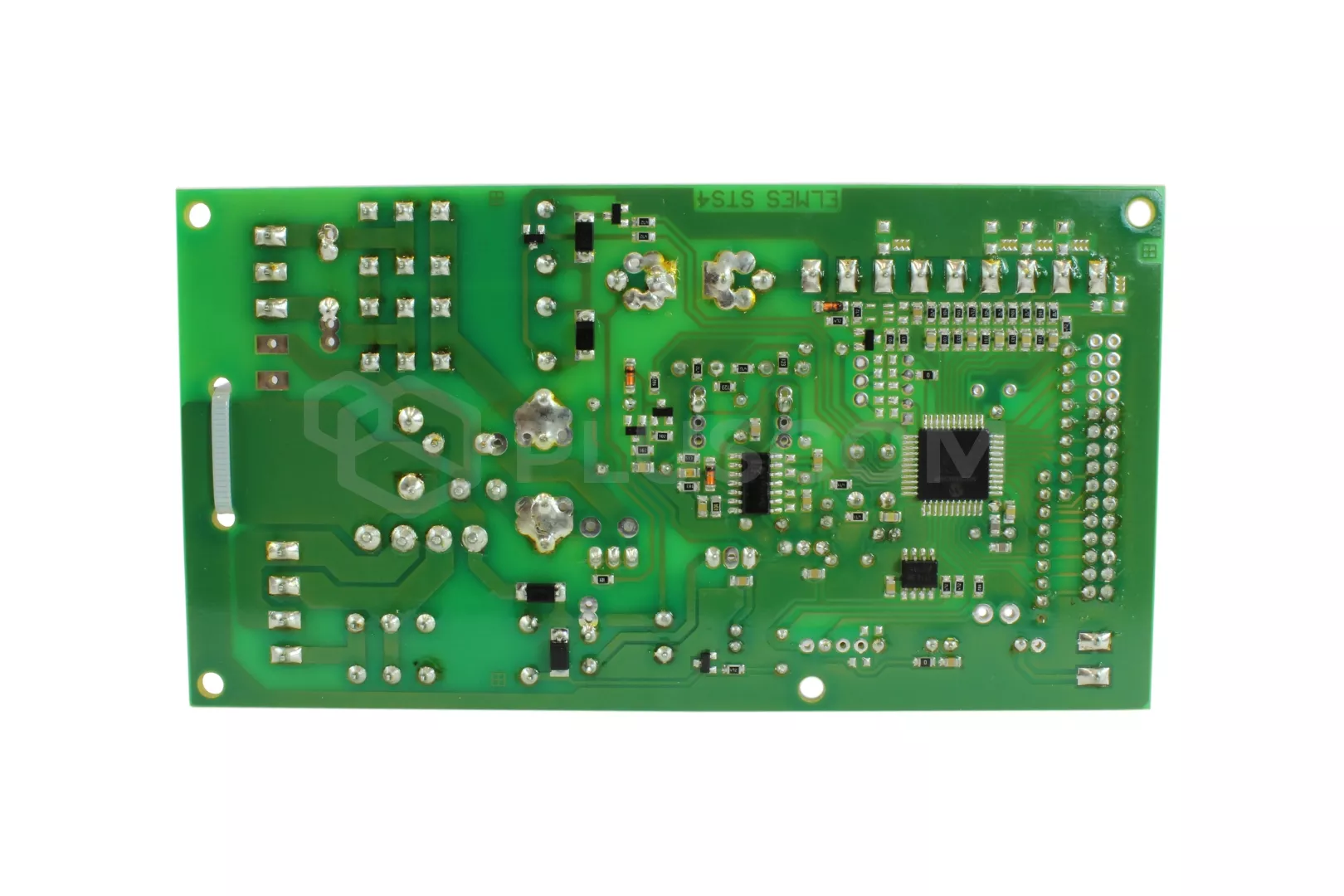

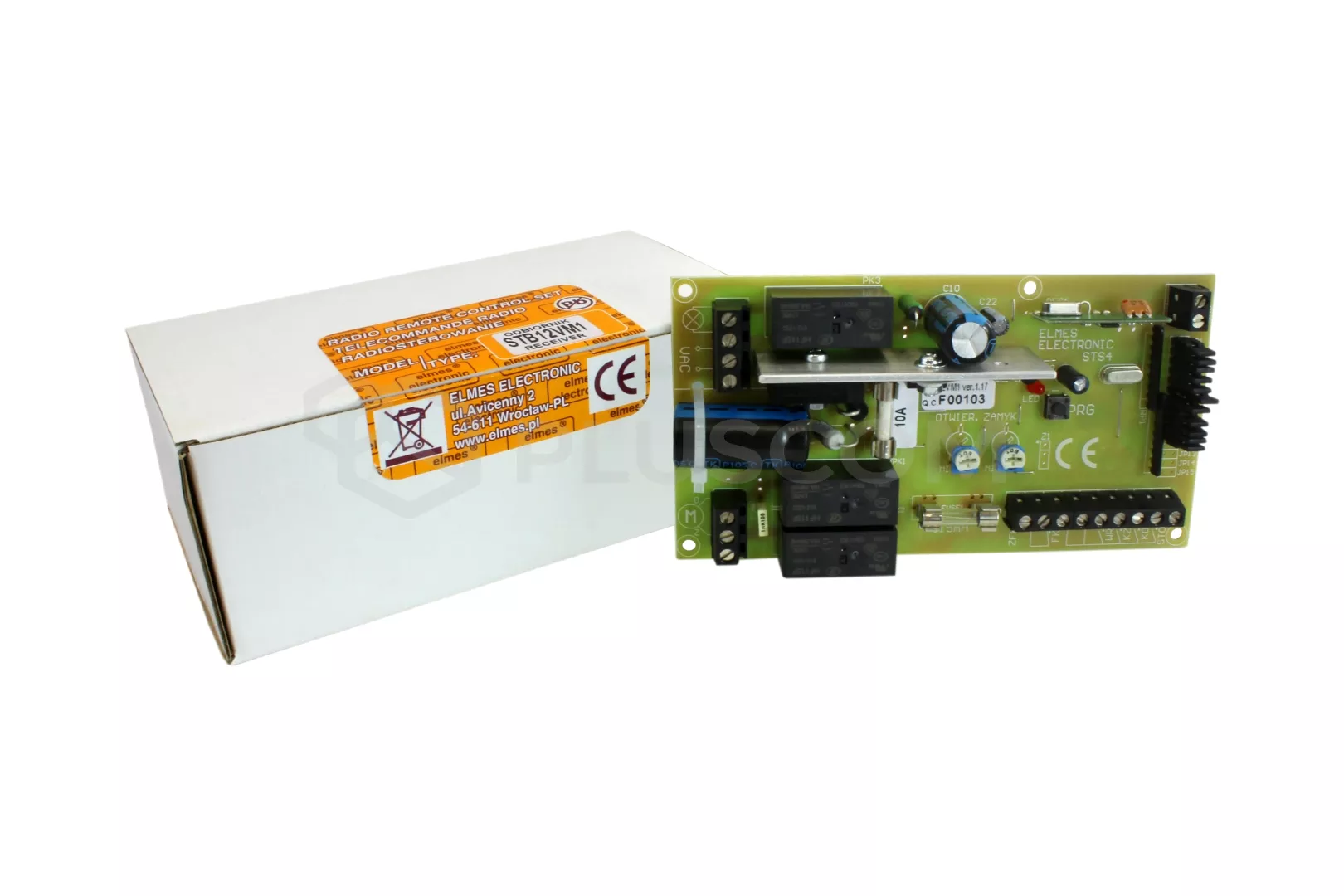

Elmes STB12VM1 Sterownik bramy DC 12V

198,03 PLN zawiera 23.00% VAT
W magazynie, wyślemy dzisiaj!
Kod produktu: #6790
Producent: Elmes
  • sterowanie napędem bramy DC 12V
  • łagodny start i zatrzymanie silnika
  • zabezpieczenie przeciążeniowe
  • obsługa max 112 pilotów firmy ELMES

Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

Produkty uzupełniające:
Elmes DWB100HT Pilot dwukanałowy Elmes UMB100HT Pilot jednokanałowy Elmes CH4HT Pilot czterokanałowy Elmes STX Wielokanałowy pilot ze sterowaniem zegarowym Elmes DW200HT Pilot dwukanałowy Elmes CH8HT Pilot ośmiokanałowy Elmes AN200HT Pilot jednokanałowy Elmes CH32HT Pilot 32-kanałowy

Elmes STB12VM1 to urządzenie zaprojektowane do sterowania silnikiem prądu stałego DC 12V w którym zmianę kierunku ruchu uzyskuje się poprzez zmianę biegunowości zasilania.
Elmes STB12VM1 Sterownik bramy DC 12V

Elmes STB12VM1 Sterownik bramy DC 12V


FUNKCJE STEROWNIKA
  • komunikacja bezprzewodowa z wykorzystaniem zmiennego kodu KEELOQ dla zapewnienia wysokiego poziomu bezpieczeństwa transmisji
  • odbiornik superheterodynowy
  • pamięć pilotów: 112
  • współpraca z wszystkimi pilotami Elmes pracującymi na paśmie 433,92MHz
  • wybór rodzaju wyłącznika krańcowego, magnetyczny lub mechaniczny
  • łagodny start i zatrzymanie silnika – zabezpiecza napęd przed mechanicznymi przeciążeniami i zwiększa trwałość napędu
  • luzowanie naprężeń powstających w napędzie po zamknięciu bramy poprzez podanie krótkiego impulsu na otwieranie
  • zabezpieczenie przeciążeniowe (nadprądowe), którego próg działania ustala się dla każdego kierunku ruchu z osobna
  • praca w trybie parkingu – pilot i wyłącznik WR powodują tylko otwieranie, nie zatrzymują bramy i nie zamyka
  • współpraca z fotokomórką typu NC i wyłącznikami krańcowymi typu NO lub NC
  • wyjście na lampę ostrzegawczą (migającą) lub oświetleniową
  • dodatkowe funkcje podnoszące bezpieczeństwo użytkowania:
    • wejście STOP (typu NO) do podłączenia dodatkowych urządzeń zabezpieczających,
    • automatyczne zamykanie bramy poprzedzone trzema sekundami migania lampy
    • programowany czas pracy silnika – zabezpieczenie na wypadek uszkodzenia krańcówek

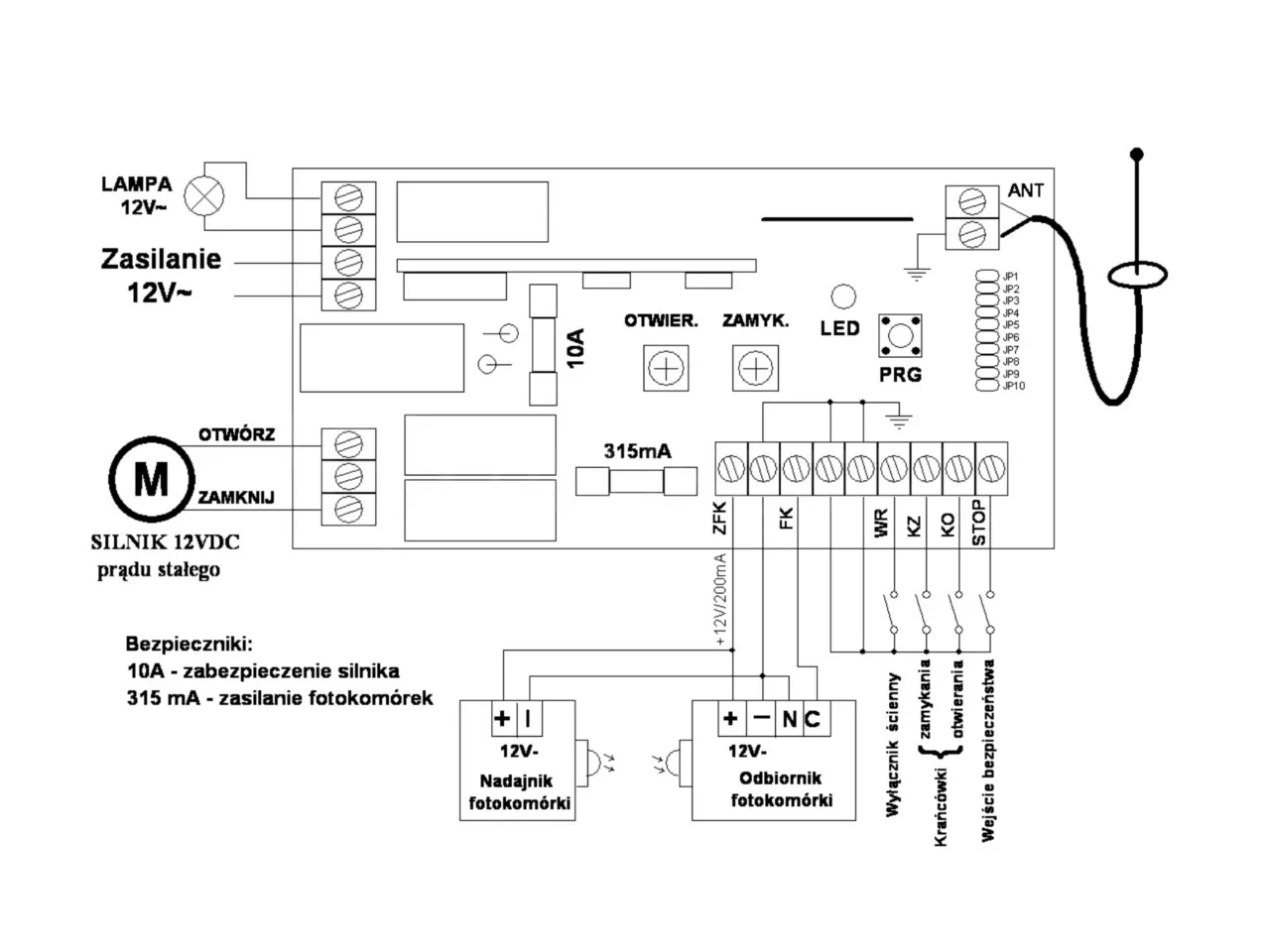

Schemat wyjść:

Schemat wyjść:


DANE TECHNICZNE

  • zasilanie: AC 12V
  • pobór prądu (bez podłączonej fotokomórki i przy wyłączonym silniku): maks: 100mA
  • zabezpieczenie silnika 10A
  • maksymalna moc lampy 40 W
  • wyjście zasilania fotokomórki DC 12V, maks. 240 mA
  • próg zabezpieczenia przeciążeniowego: 3,5-10A
  • czas pracy silnika 1s .. 60 min
  • czas PAUZY lub świecenia lampy po zatrzymaniu 1 .. 255 s
  • zakres temperatur pracy od -20°C…+55°C
  • wymiary (d/s/w) 140x75x30mm

INSTALACJA I KONFIGURACJA
Sterownik dostarczany jest bez obudowy i należy zamontować go w obudowie napędu bramy. Trzeba zwrócić uwagę aby nie był on narażony na bezpośrednie działanie czynników atmosferycznych.
W razie potrzeby zwiększenia zasięgu pracy pilotów na płytce odbiornika znajdują się zaciski śrubowe do podłączenia anteny zewnętrznej na pasmo 434Mhz.

Wprowadzenie pilota do pamięci odbiornika, ustawienia czasu pracy silnika, pauzy i innych procedur wykonujemy za pomocą przycisku PRG i zworek na płytce odbiornika.
