Zeitrelais-Modul Pulsar AWZ 526

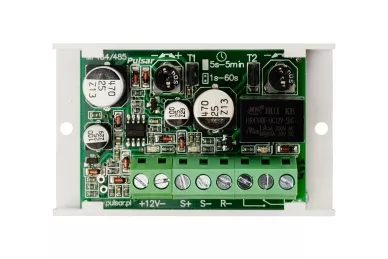

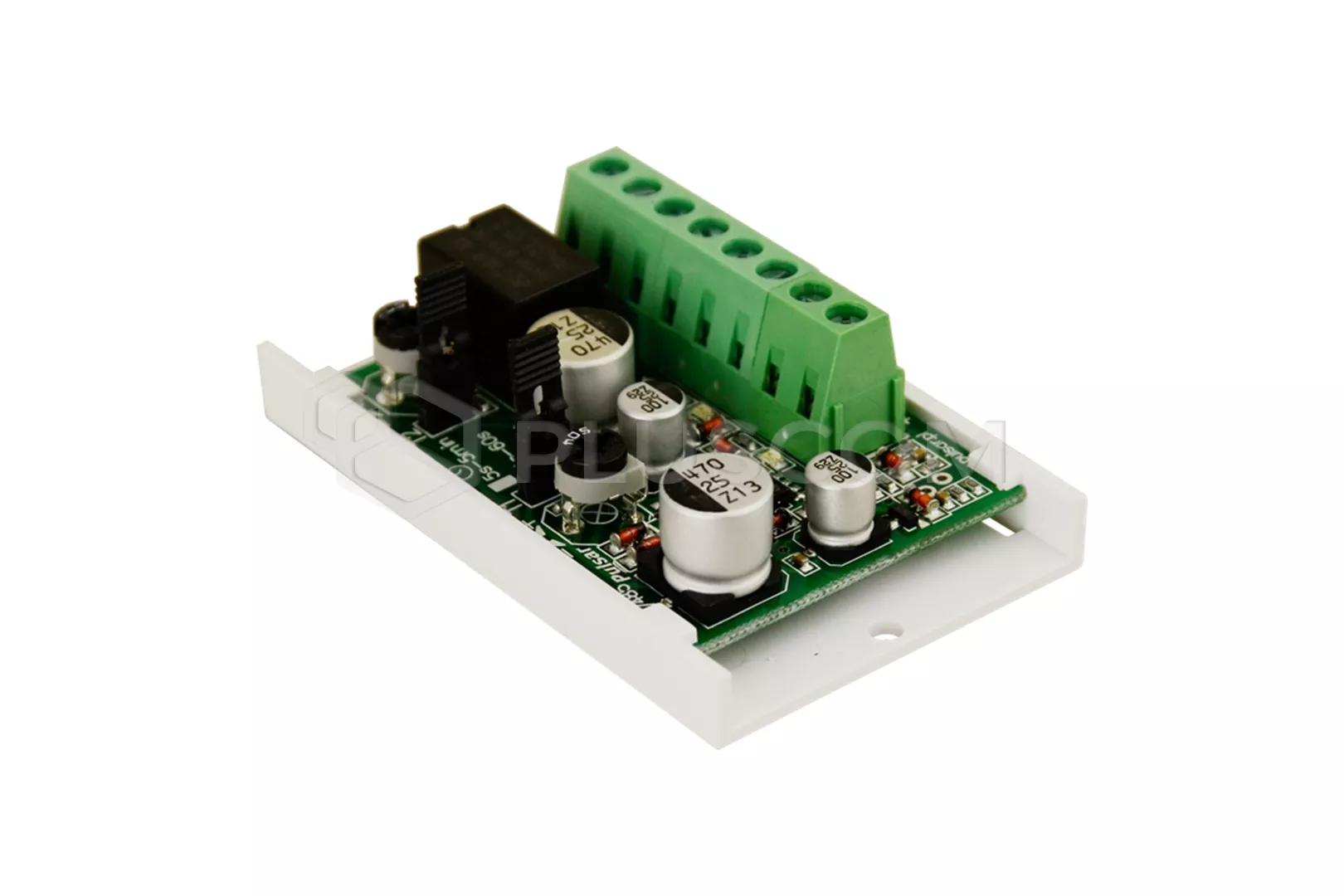

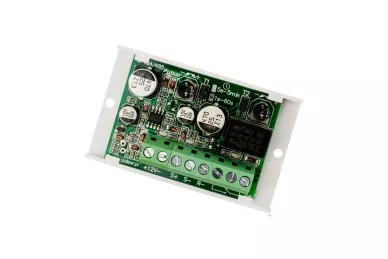

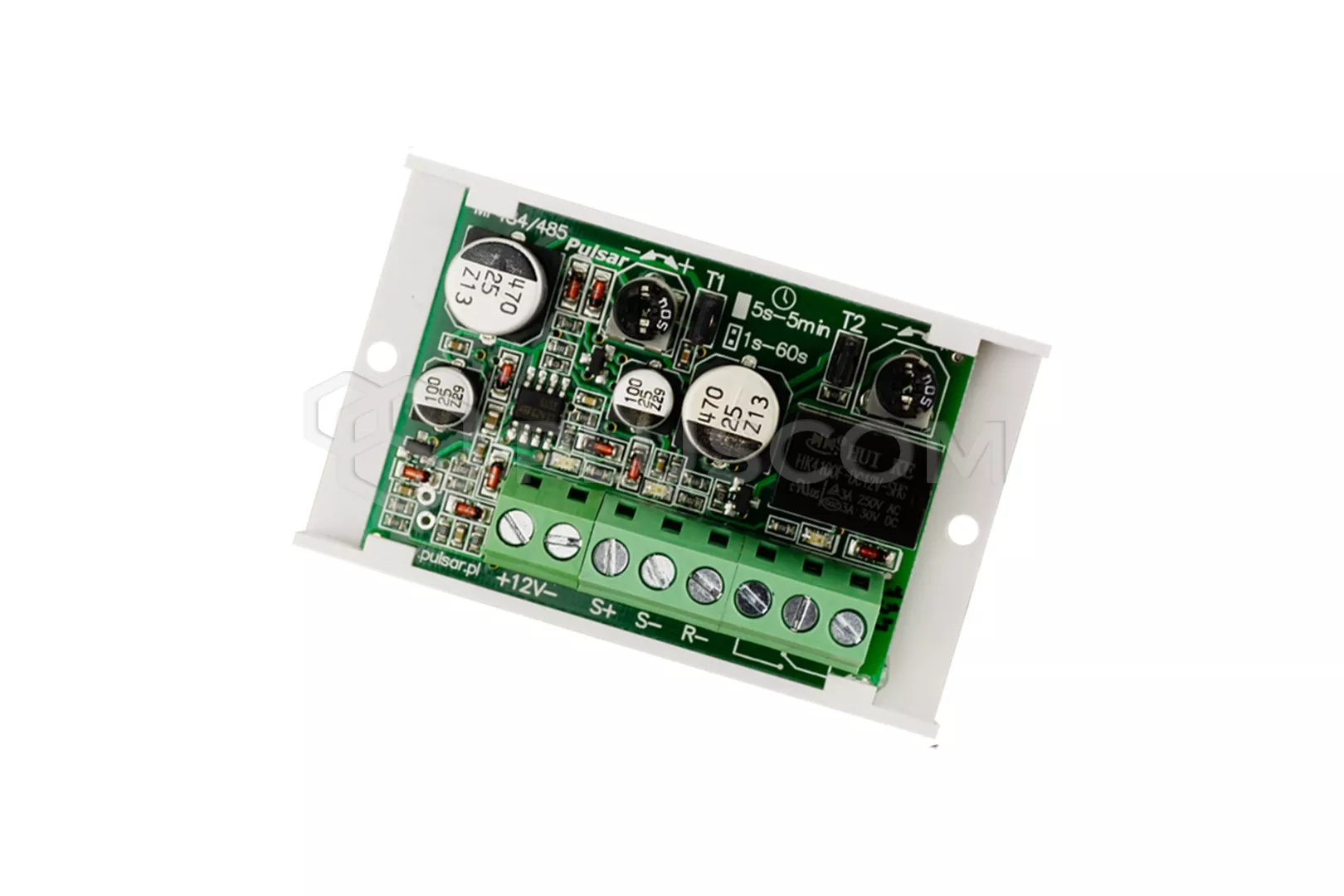

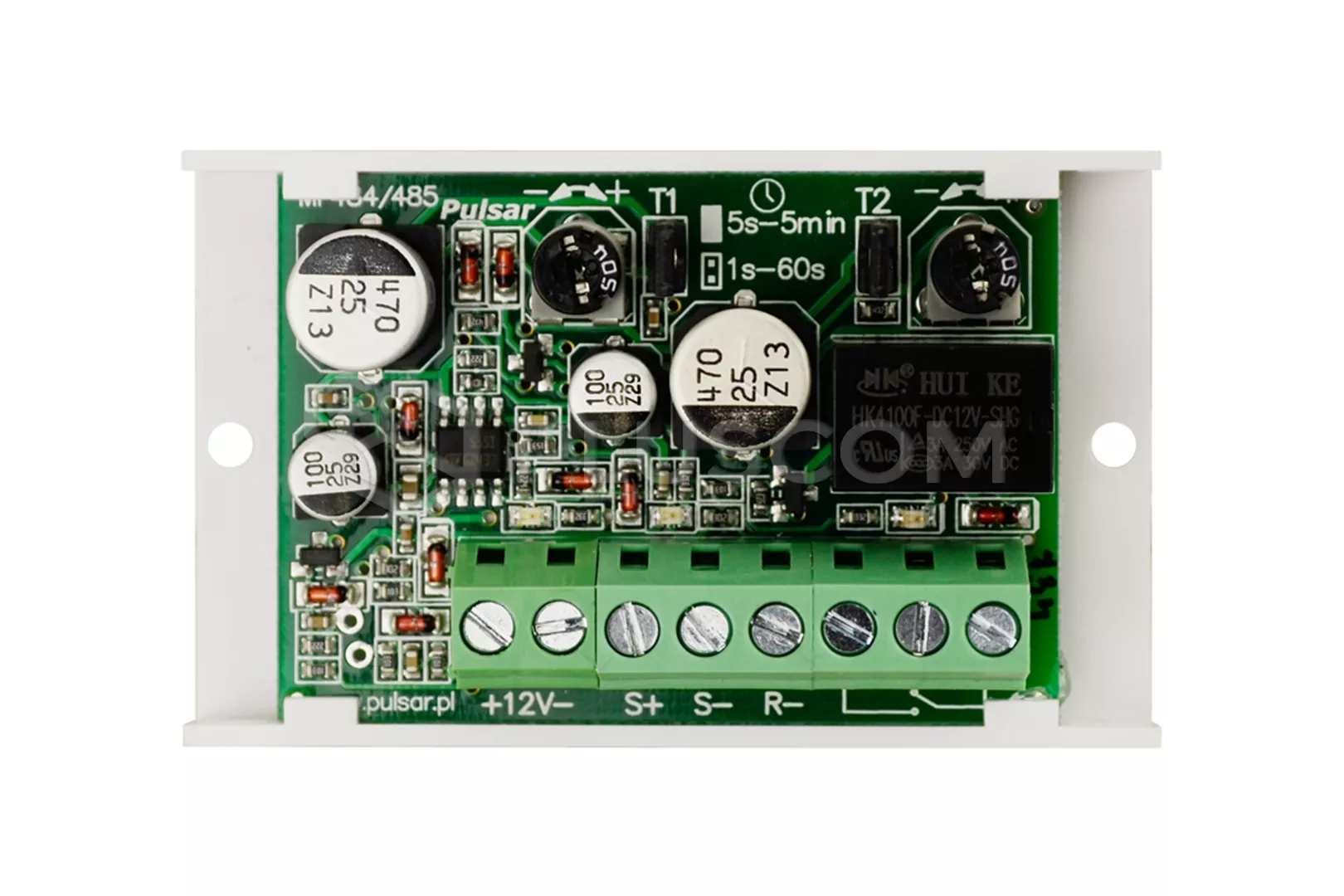

Zeitrelaismodul AWZ526 (PC4-Zeitrelaismodul)

Das Zeitrelaismodul AWZ526 findet seine Anwendung in Türöffnungsschaltungen, Riegeln, automatischen Torschließern, Alarmanlagen usw.
Es handelt sich um ein Relais, das nach der Auslösezeit T1 das Ausschalten des Relais für die eingestellte Zeit T2 ermöglicht. Diese Zeiten sind von 1s bis 5 Minuten einstellbar.

TECHNISCHE PARAMETER:

• Versorgungsspannung 10-14V DC

• Stromaufnahme: 15mA/35mA (Relais inaktiv/aktiv) (±5%)
• Anzahl der Relais: 1

• Last der Relaiskontakte: 1A 50V AC/30V DC
• Steuereingänge:

• S+ Eingang 10÷14V DC Steuerung
• S- Eingang Steuerung 0V (GND)
• R- Eingang 0V (GND)
• optische Signalisierungs-LED

• Abmessungen: 70x43x23mm
• Gewicht: 0,06g
