Zeitrelais-Modul Pulsar AWZ 525

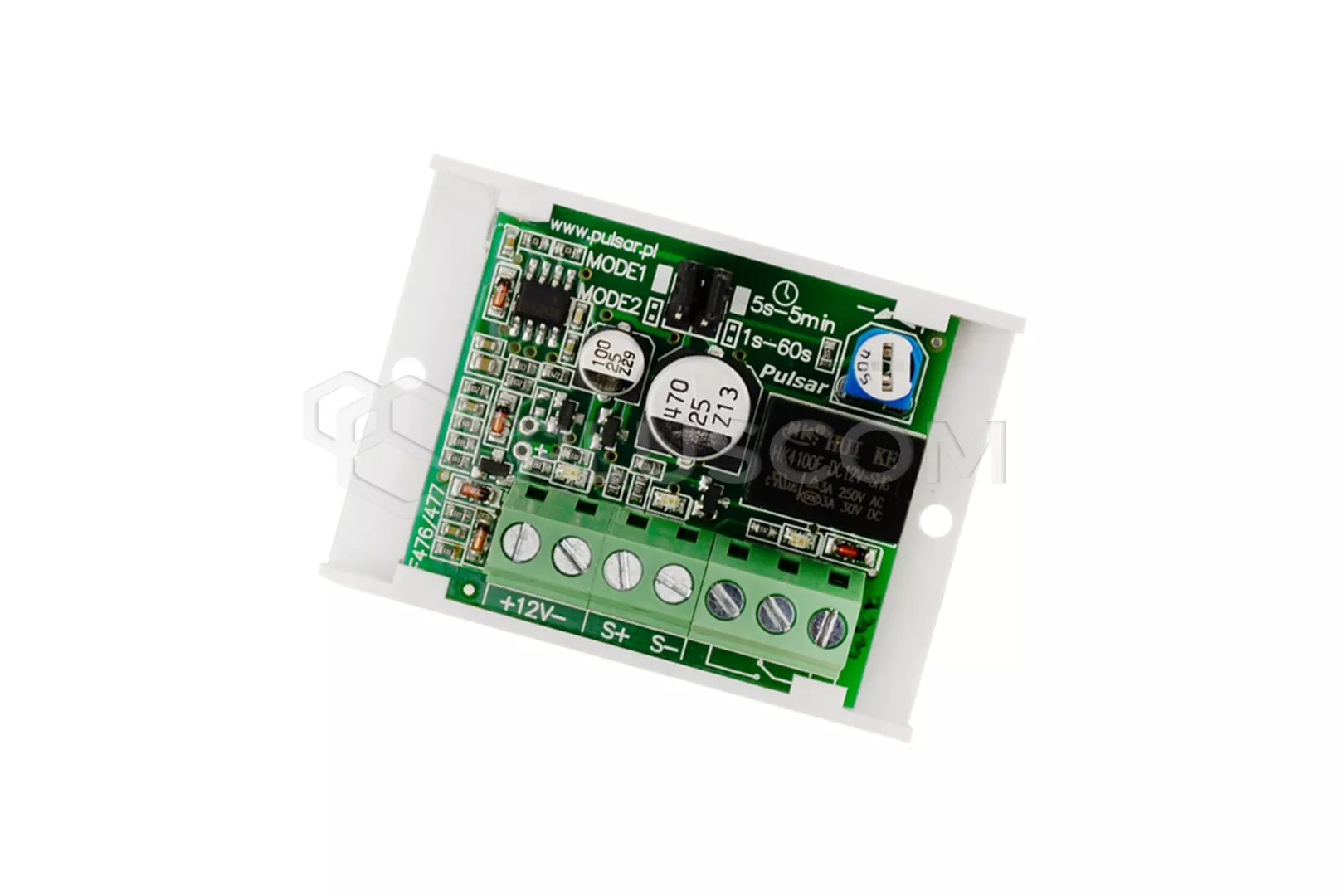

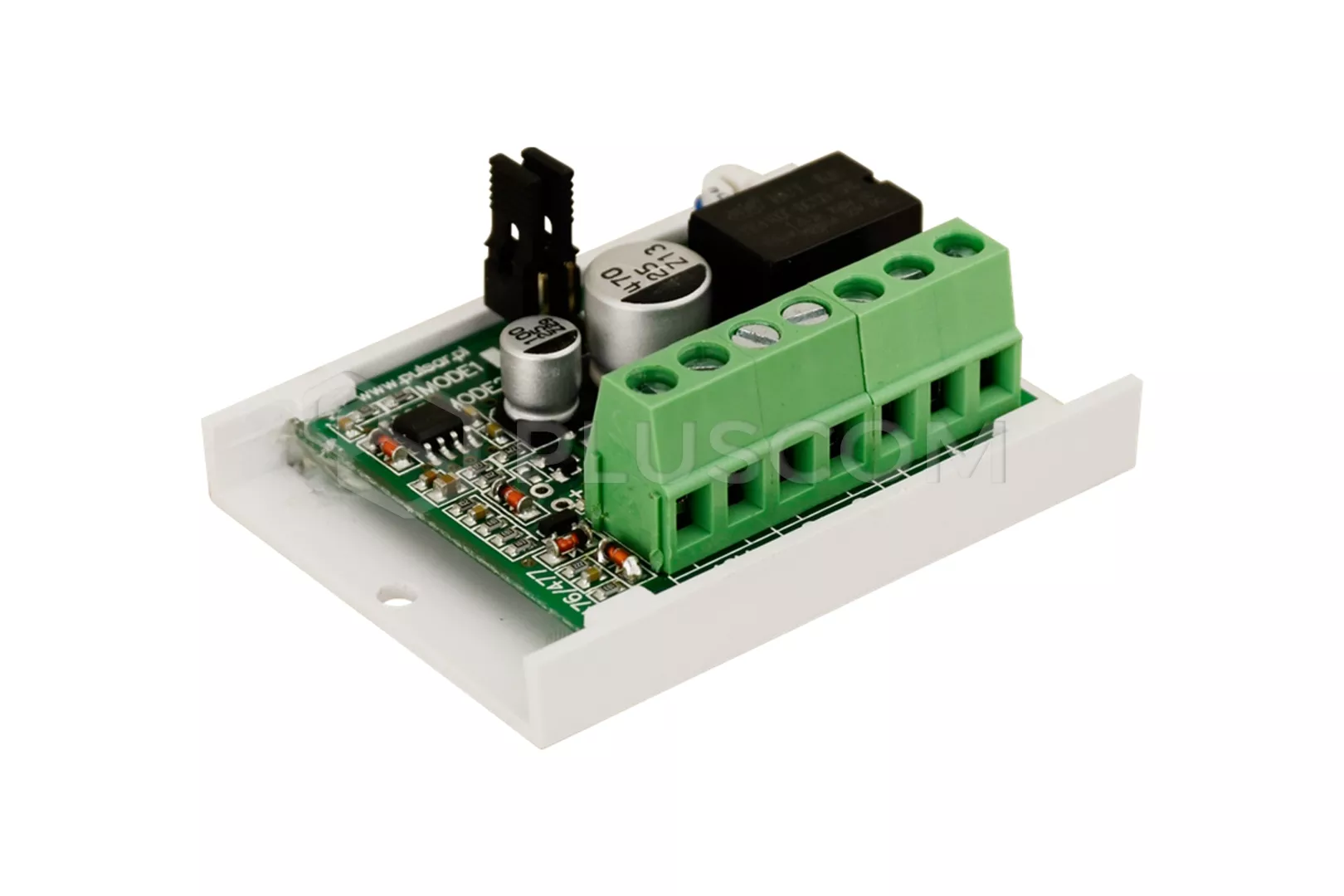

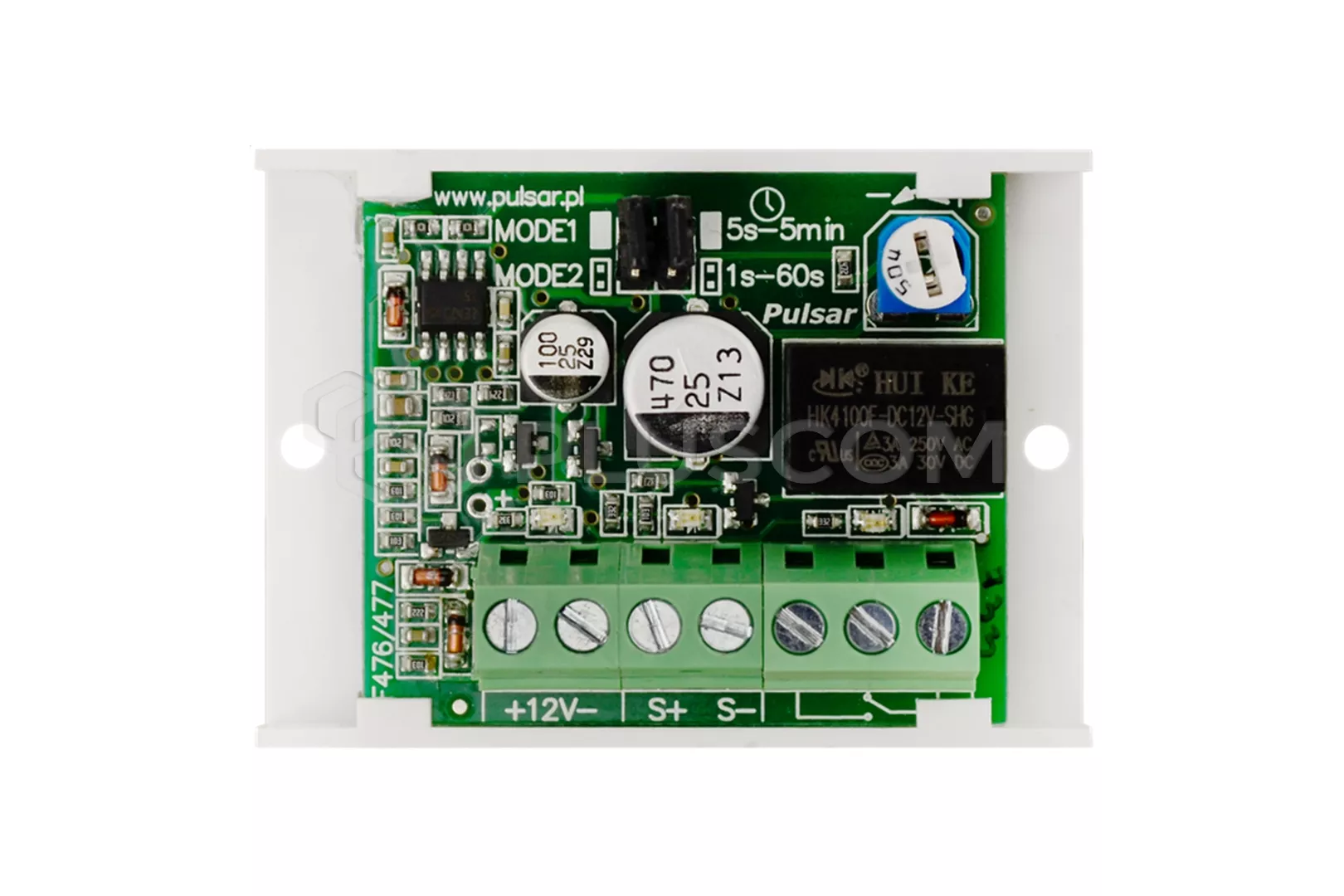

Zeitrelaismodul AWZ525 (PC3-Zeitrelaismodul)

Das Zeitrelaismodul AWZ525 ist ein Relais, das einen kurzen Auslöseimpuls um die Zeit verlängert, die wir ihm über ein Potentiometer geben. Das Gerät kann in 2 Modi arbeiten; es verlängert sowohl die Zeit ab dem Erscheinen des Impulses als auch es verlängert die Zeit ab dem Verschwinden des Triggersignals.
Es stehen zwei Bereiche von Messzeiten zur Verfügung:

• Bereich 1: 1s-60s
• Bereich 2: 5s-5 min

TECHNISCHE PARAMETER:

• Versorgungsspannung 10-14V DC

• Stromaufnahme: 5 mA/25 mA (Relais inaktiv/aktiv) (±5%)
• Anzahl der Relais: 1

• Relais-Kontaktlast: 1A 50V AC/30V DC
• Steuereingänge:

• S+ Eingang 10÷14V DC Steuerung
• S- Eingang Steuerung 0V (GND)
• optische LED-Signalisierung

• Abmessungen: 60x43x23mm
• Gewicht: 0,05g
