Zeitrelais-Modul Pulsar AWZ 516

Zeitrelaismodul AWZ516 (PC1-Zeitrelaismodul)

Zeitrelaismodul für die Realisierung von zeitlogischen Programmen. Zu verwenden 18 verschiedene Programme. Die vom Modul ausgeführten Funktionen können in einem breiten Spektrum von Anwendungen eingesetzt werden, von einfachen Anwendungen wie der Verlängerung von kurzen Impulsen, die den Betrieb von Schlössern, Magnetspringern und bistabilen Steuerungen steuern, bis hin zur Realisierung komplexer Funktionen in Abhängigkeit vom Zustand des S-Eingangs und der eingestellten Zeitgeber. Daher wird das Relais in Automatisierungs- und Kontrollkreisen sowie bei Zugangskontrollprojekten mit logischen Abhängigkeiten vom Zustand der Steuerung, des Türöffnungssensors (Reed-Schalter) usw. eingesetzt.

EIGENSCHAFTEN: 18 zeitlogische Programme Bereich der gemessenen Zeiten bis zu 100h hohe Genauigkeit der gemessenen Zeiten Belastbarkeit der Relaiskontakte: DC 30V, AC 250V, max. Stromstärke 10A einfache Programmierung über drei Funktionstasten, LED-Anzeige und Dioden informieren über eingestellte Parameter drei Eingänge: Steuereingang, ausgelöst durch das Plus der Stromversorgung (S+) Steuereingang ausgelöst durch Masse (S-) Rücksetzeingang ausgelöst durch Masse (R-) Spannungsversorgung: DC 10-16V

Zeitrelais-Modul Pulsar AWZ 516

PROGRAMMIEREN

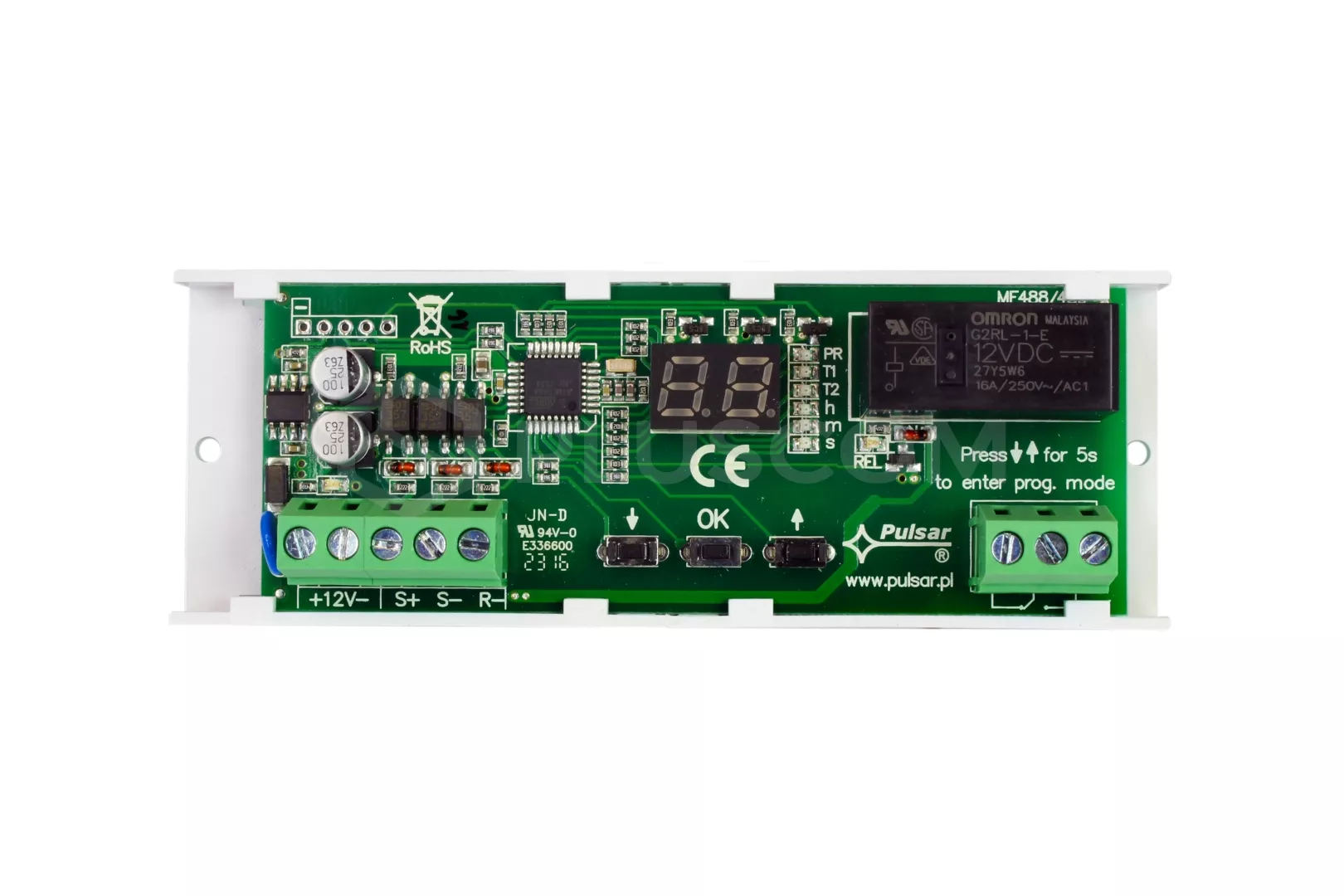

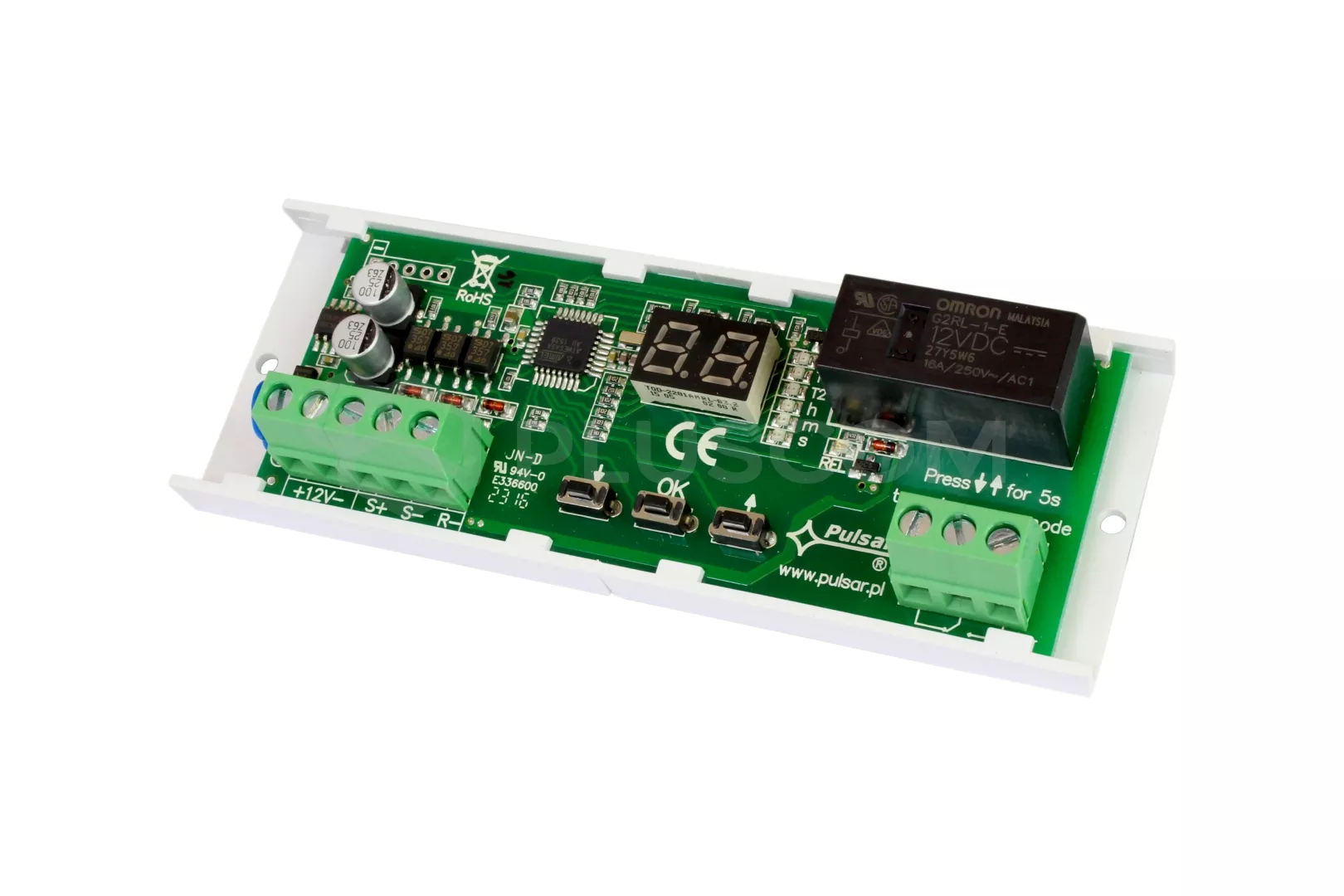

Drei Funktionstasten dienen zur Auswahl des Programms und zur Einstellung der Zeit T1 und T2. LEDs und eine doppelte 7-Segment-Anzeige zeigen die gewählten/eingestellten Werte an.

MONTAGE

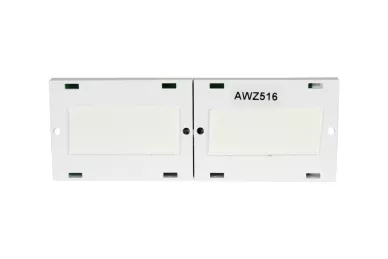

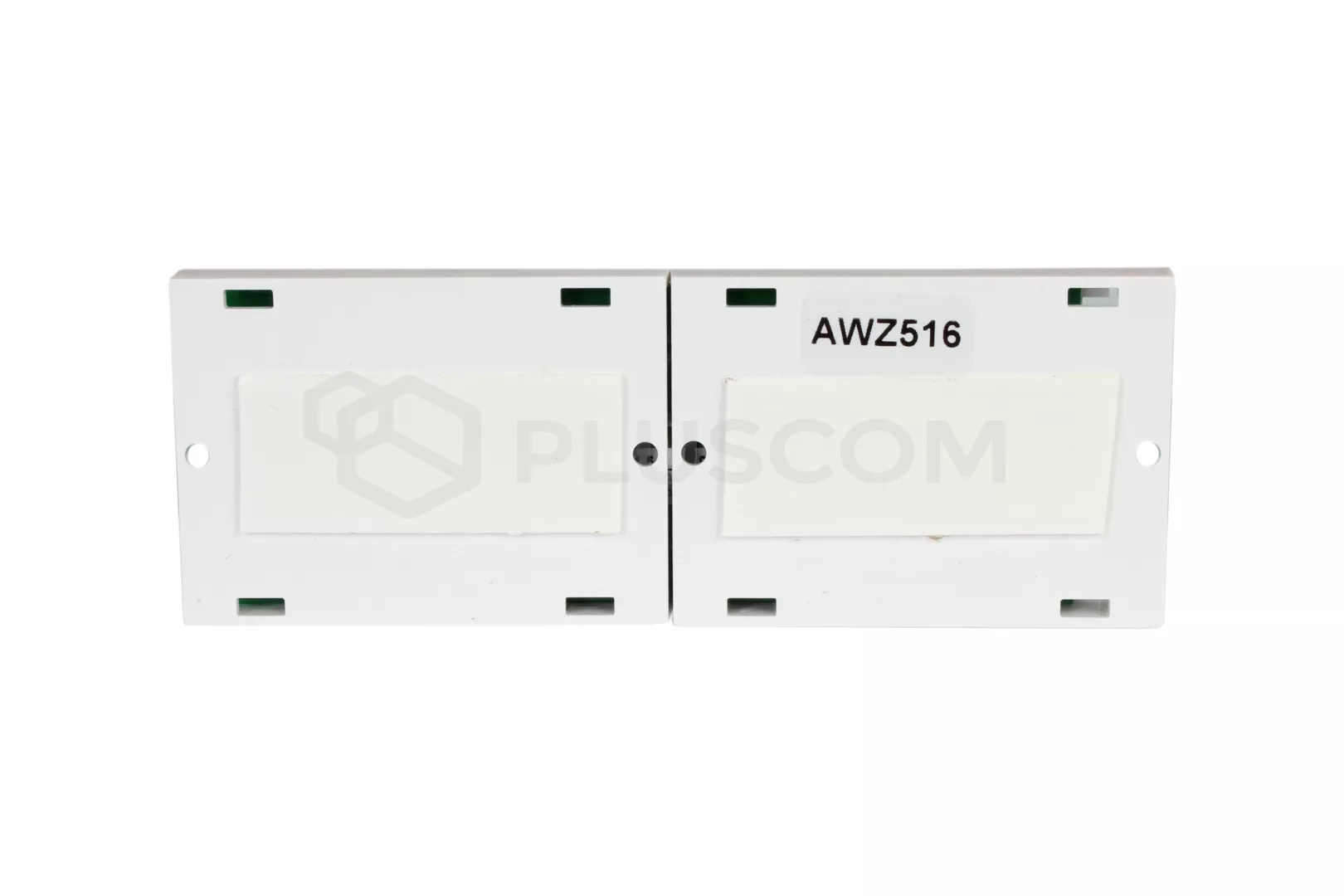

Das Relais hat kein offenes Gehäuse, daher wird empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Für die Montage kann das integrierte Klebeband verwendet werden, oder es können die Löcher für die Verschraubung der Leiste mit dem Boden genutzt werden.
