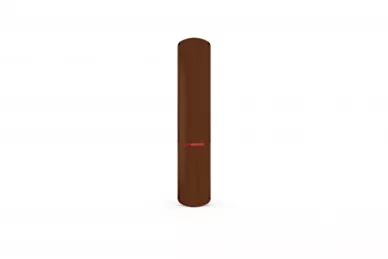

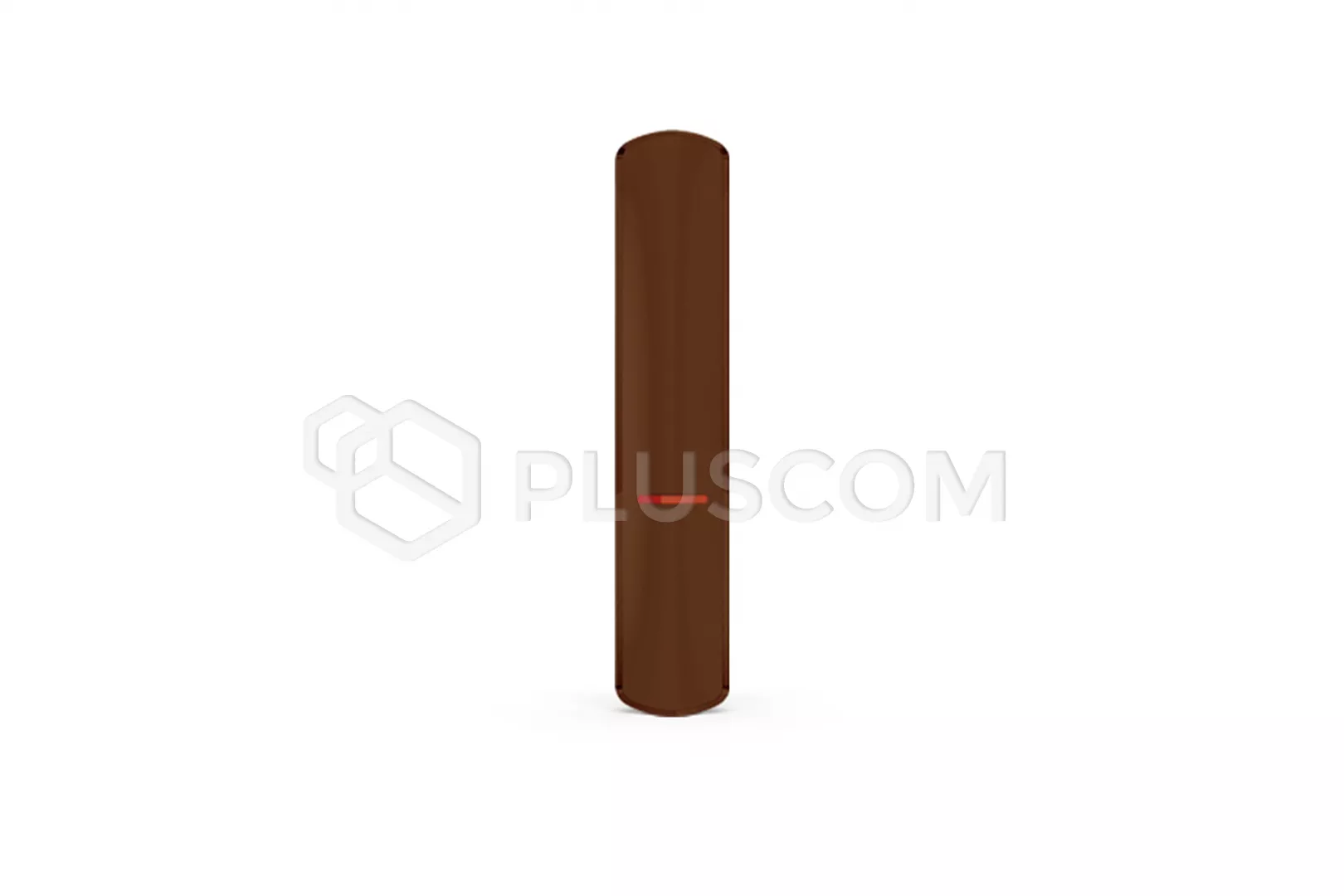

Satel XD-2 BR Universal-Detektor, braun

Satel XD-2 BR Universal-Drahtmelder, braun

Der Multifunktionsmelder XD-2 BR kann mit jeder Zentrale betrieben werden. In dem kleinen Gehäuse sind mehrere Melder integriert. Der Melder kann in einem von 4 Modi arbeiten. Welche Art von Melder im System identifiziert wird, bestimmt der Installateur mit Hilfe von DIP-Schaltern. Zwei Magnete für die Auf- und Unterputzmontage werden mit dem Melder geliefert.

BETRIEBSARTEN DES MELDERS:

Magnetischer Detektor

• detektiert das Öffnen von Türen, Fenstern, etc.
• hat einen Eingang für den Anschluss eines fest verdrahteten Melders vom Typ NC
• 1 Alarmausgang

Stoßdetektor

• Erkennt Erschütterungen und Vibrationen bei Versuchen, eine Tür oder ein Fenster gewaltsam zu öffnen
• verfügt über einen Eingang zum Anschluss eines fest verdrahteten Melders vom Typ NC
• 1 Alarmausgang

Schock- und Magnetmelder

• Detektiert Erschütterungen und Vibrationen bei Versuchen, eine Tür oder ein Fenster gewaltsam zu öffnen
• erkennt das Öffnen von Türen, Fenstern usw.
• verfügt über einen Eingang zum Anschluss eines fest verdrahteten NC-Melders
• 1 oder 2 Alarmausgänge

Hochwassermelder

• Erkennung von Überschwemmungen in Räumen mit Wasserinstallation
• verfügt über einen Eingang zum Anschluss einer externen Hochwassersonde FPX-1 BR (Sonde muss separat erworben werden)

MERKMALE

• Auswahl der Detektorfunktionalität über DIP-Schalter
• Überwachung der Versorgungsspannung
• LED zur Signalisierung
• LED für Fernein- und -ausschaltung zur Signalisierung
• manipulationssicher gegen Öffnen des Gehäuses und gegen Aushängen aus dem Boden

TECHNISCHE DATEN

• Versorgungsspannung: 12 V DC
• Standby-Stromverbrauch: 12,5 mA
• Maximale Stromaufnahme: 14 mA
• Ausgänge
• • Alarm NC (NC-Relais, ohmsche Last): 40mA/24V DC
  • Alarm S (NC-Relais, ohmsche Last): 40mA/24V DC
  • Sabotage (NC): 40mA/24V DC
• Relais-Kontaktwiderstand
• • NC-Alarmausgang: 26 Ω
  • S Alarmausgang: 26 Ω
• SNS-Eingangsempfindlichkeit:
• • Detektor Typ NC: 150 ms
  • Hochwassersonde: 1 s
• Erfüllte Normen: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
• Schutzgrad nach EN 50131-2-6: Grad 2
• Umweltklasse nach EN 50130-5: II
• Betriebstemperaturbereich -10°C...+55°C
• Abmessungen des Detektorgehäuses: 20 x 102 x 23 mm
• Abmessungen des Magnetgehäuses für die Oberflächenmontage: 15 x 52 x 6 mm
• Abmessungen des oberflächenmontierten Magnetpads: 15 x 52 x 6 mm
• Abmessungen des versenkten Magnetgehäuses: ø10 x 28 mm
• Gewicht: 46 g
